汽车继电器资料

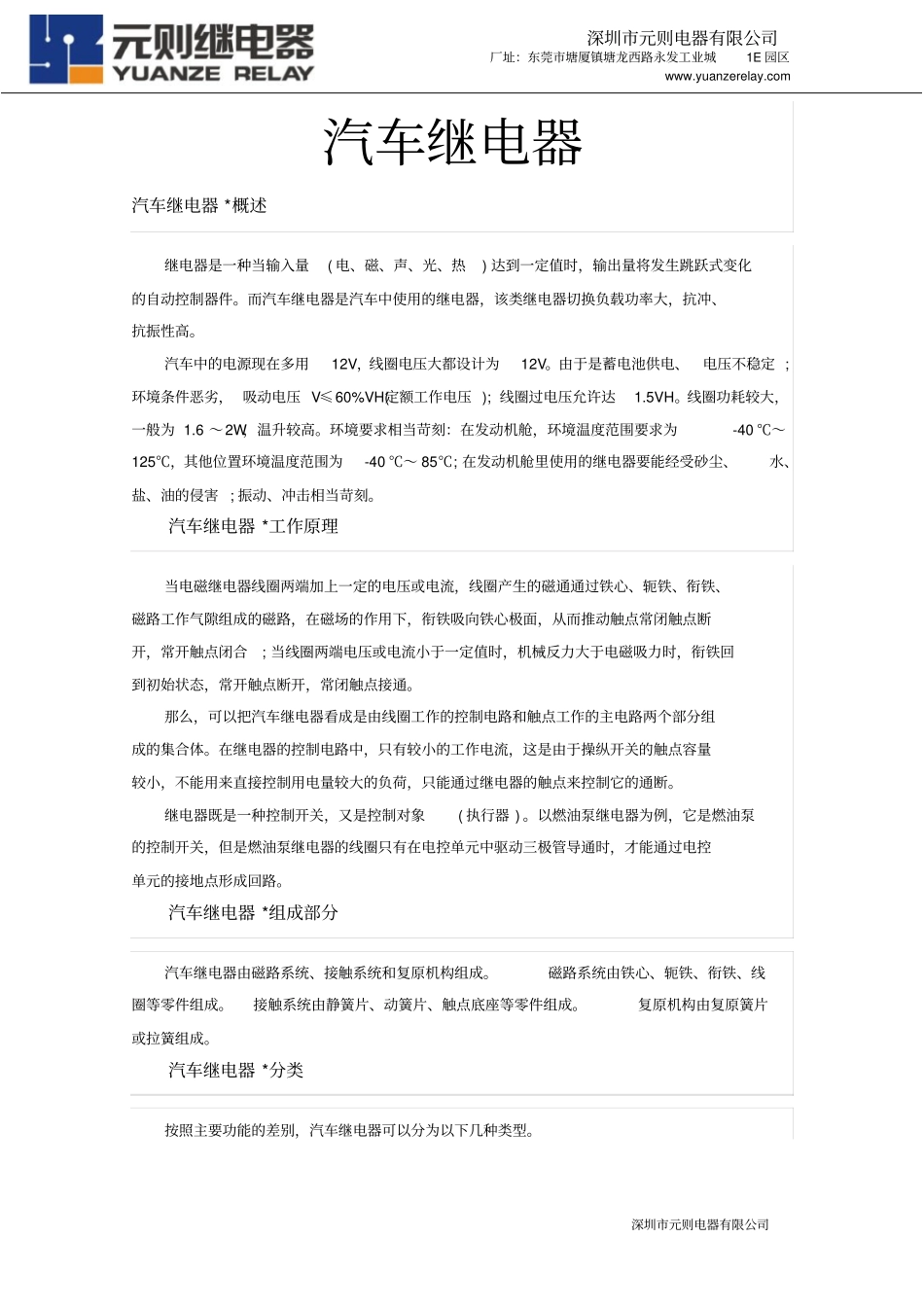

汽车继电器资料_第1页
1/10

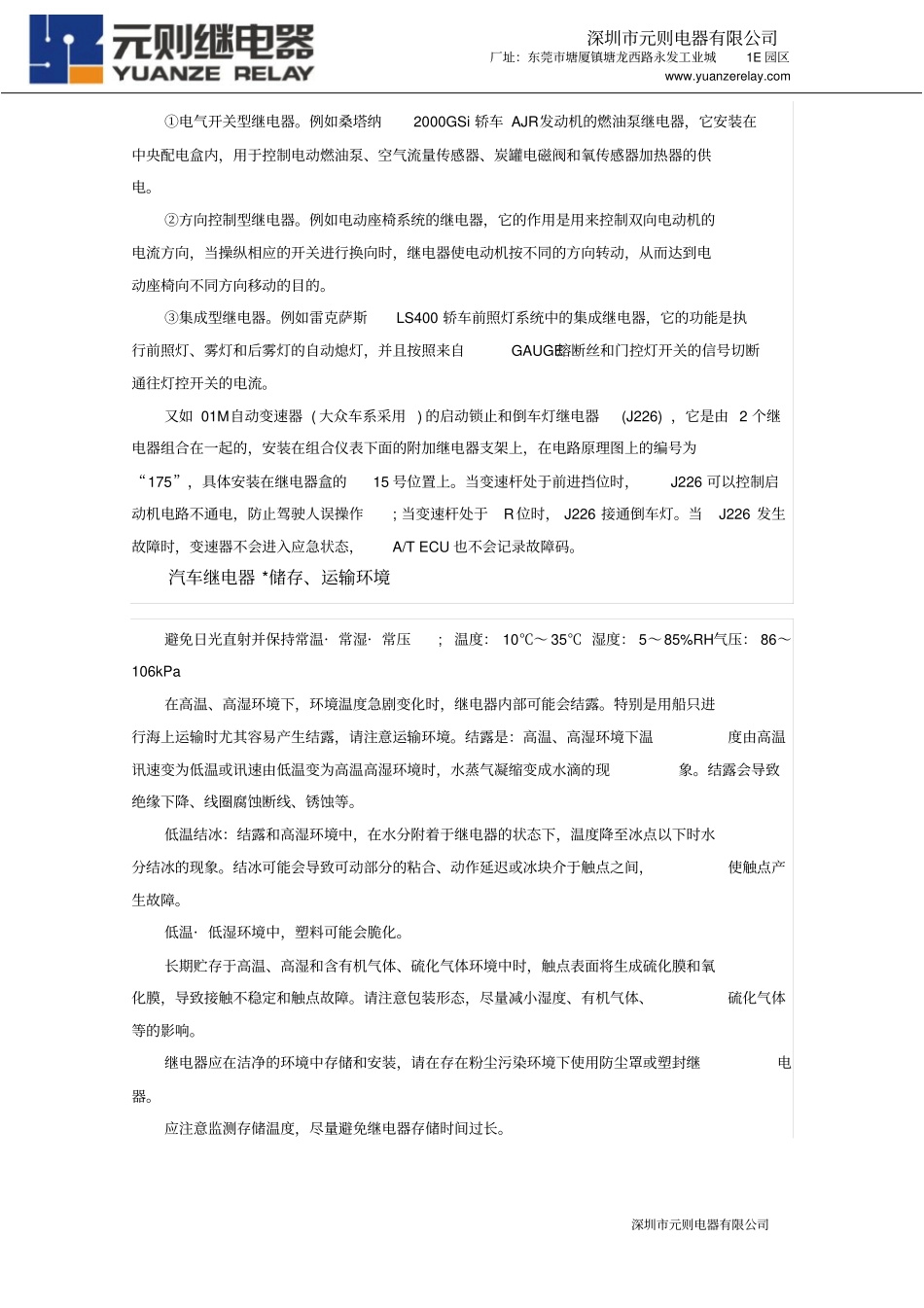

汽车继电器资料_第2页
2/10

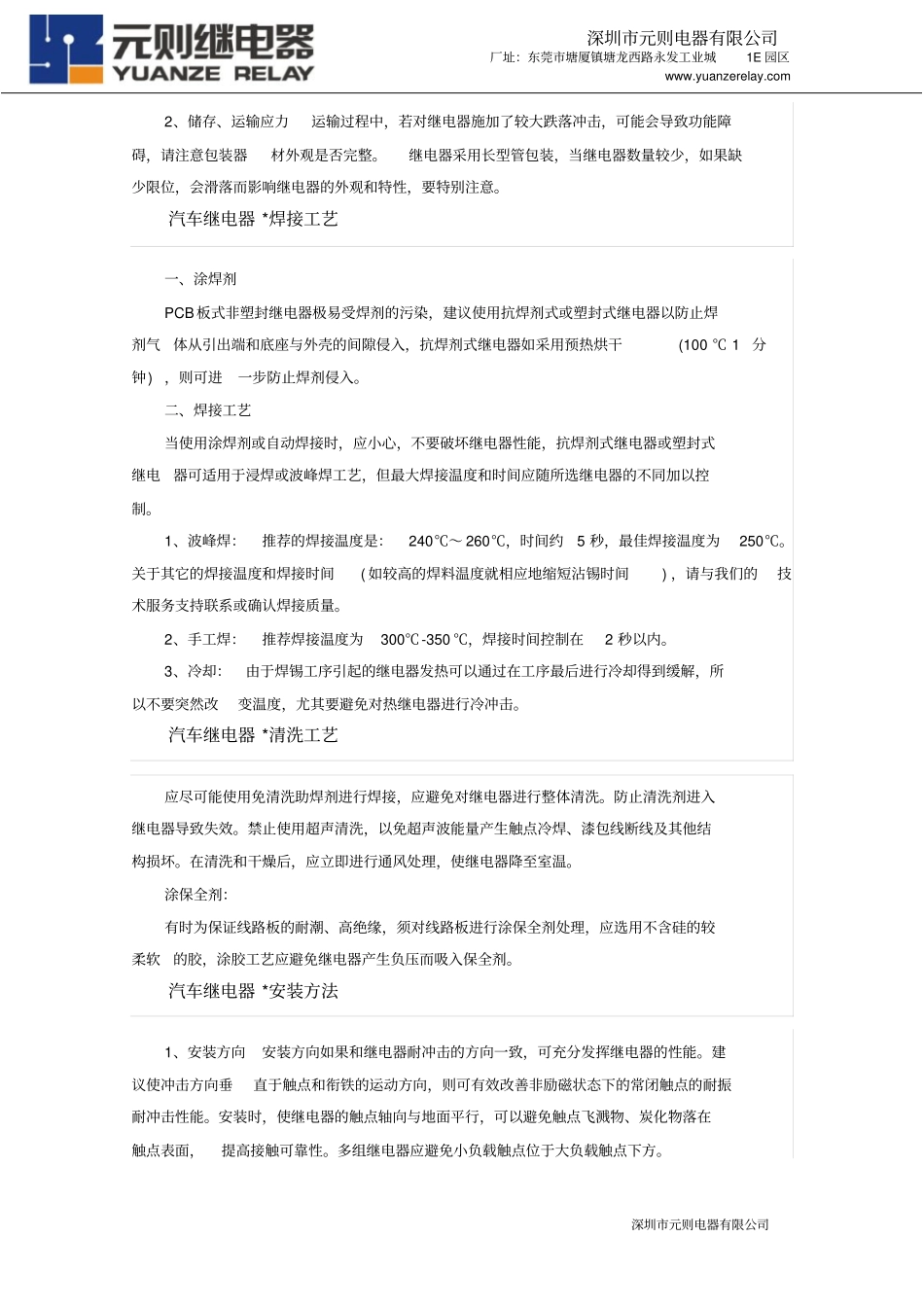

汽车继电器资料_第3页
3/10
深圳市元则电器有限公司厂址:东莞市塘厦镇塘龙西路永发工业城1E 园区www.yuanzerelay.com深圳市元则电器有限公司汽车继电器汽车继电器 *概述继电器是一种当输入量( 电、磁、声、光、热) 达到一定值时,输出量将发生跳跃式变化的自动控制器件。而汽车继电器是汽车中使用的继电器,该类继电器切换负载功率大,抗冲、抗振性高。汽车中的电源现在多用12V,线圈电压大都设计为12V。由于是蓄电池供电、电压不稳定 ; 环境条件恶劣, 吸动电压 V≤60%VH(定额工作电压 ); 线圈过电压允许达1.5VH。线圈功耗较大,一般为 1.6 ~2W,温升较高。环境要求相当苛刻:在发动机舱,环境温度范围要求为-40 ℃~125℃,其他位置环境温度范围为-40 ℃~ 85℃; 在发动机舱里使用的继电器要能经受砂尘、水、盐、油的侵害 ; 振动、冲击相当苛刻。汽车继电器 *工作原理当电磁继电器线圈两端加上一定的电压或电流,线圈产生的磁通通过铁心、轭铁、衔铁、磁路工作气隙组成的磁路,在磁场的作用下,衔铁吸向铁心极面,从而推动触点常闭触点断开,常开触点闭合; 当线圈两端电压或电流小于一定值时,机械反力大于电磁吸力时,衔铁回到初始状态,常开触点断开,常闭触点接通。那么,可以把汽车继电器看成是由线圈工作的控制电路和触点工作的主电路两个部分组成的集合体。在继电器的控制电路中,只有较小的工作电流,这是由于操纵开关的触点容量较小,不能用来直接控制用电量较大的负荷,只能通过继电器的触点来控制它的通断。继电器既是一种控制开关,又是控制对象( 执行器 ) 。以燃油泵继电器为例,它是燃油泵的控制开关,但是燃油泵继电器的线圈只有在电控单元中驱动三极管导通时,才能通过电控单元的接地点形成回路。汽车继电器 *组成部分汽车继电器由磁路系统、接触系统和复原机构组成。磁路系统由铁心、轭铁、衔铁、线圈等零件组成。接触系统由静簧片、动簧片、触点底座等零件组成。复原机构由复原簧片或拉簧组成。汽车继电器 *分类按照主要功能的差别,汽车继电器可以分为以下几种类型。深圳市元则电器有限公司厂址:东莞市塘厦镇塘龙西路永发工业城1E 园区www.yuanzerelay.com深圳市元则电器有限公司①电气开关型继电器。例如桑塔纳2000GSi 轿车 AJR发动机的燃油泵继电器,它安装在中央配电盒内,用于控制电动燃油泵、空气流量传感器、炭罐电磁阀和氧传感器加热器的供电。②方向控制型继电器。例如电动座椅系统的继电器,它的作用是用来控制...
