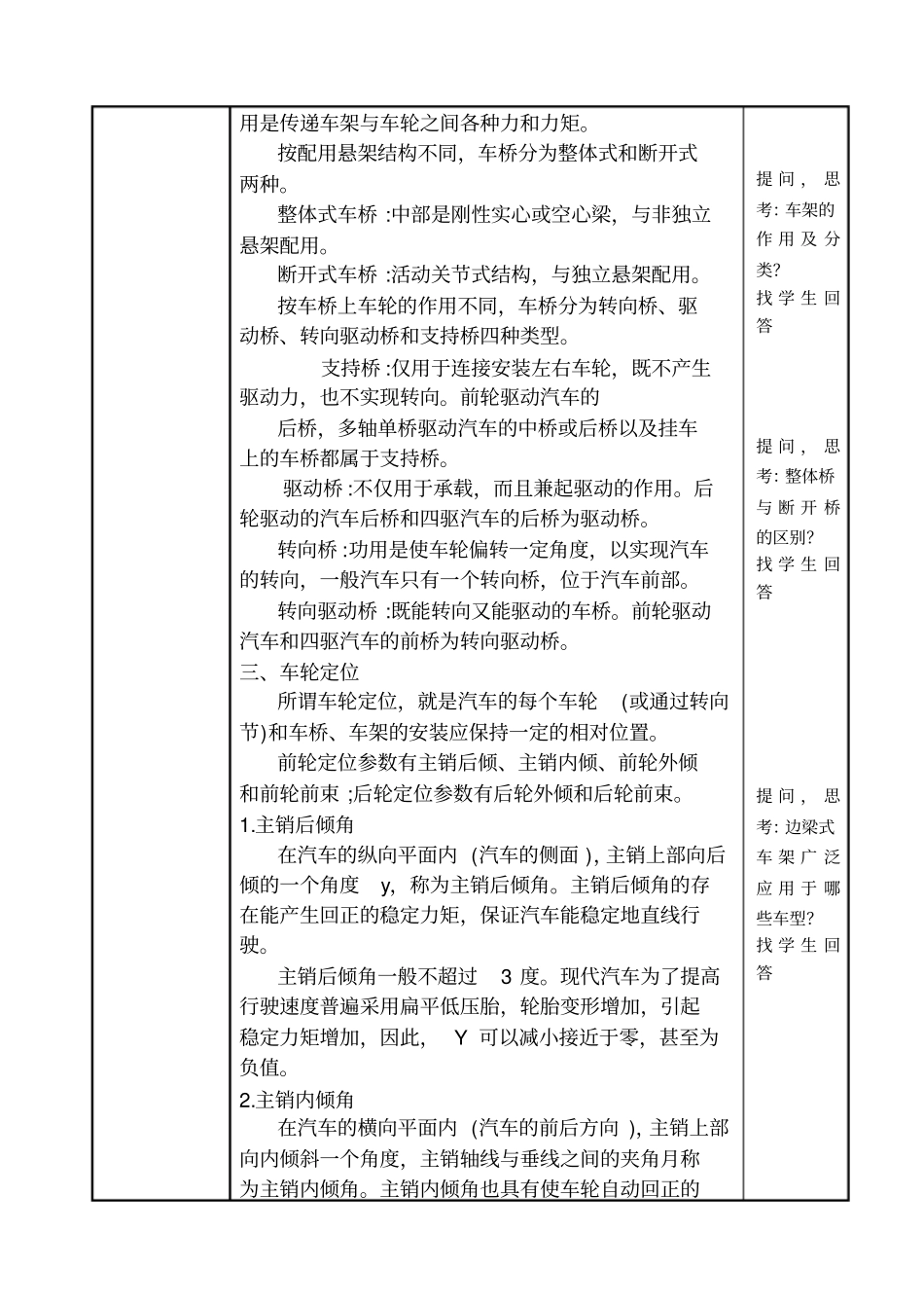

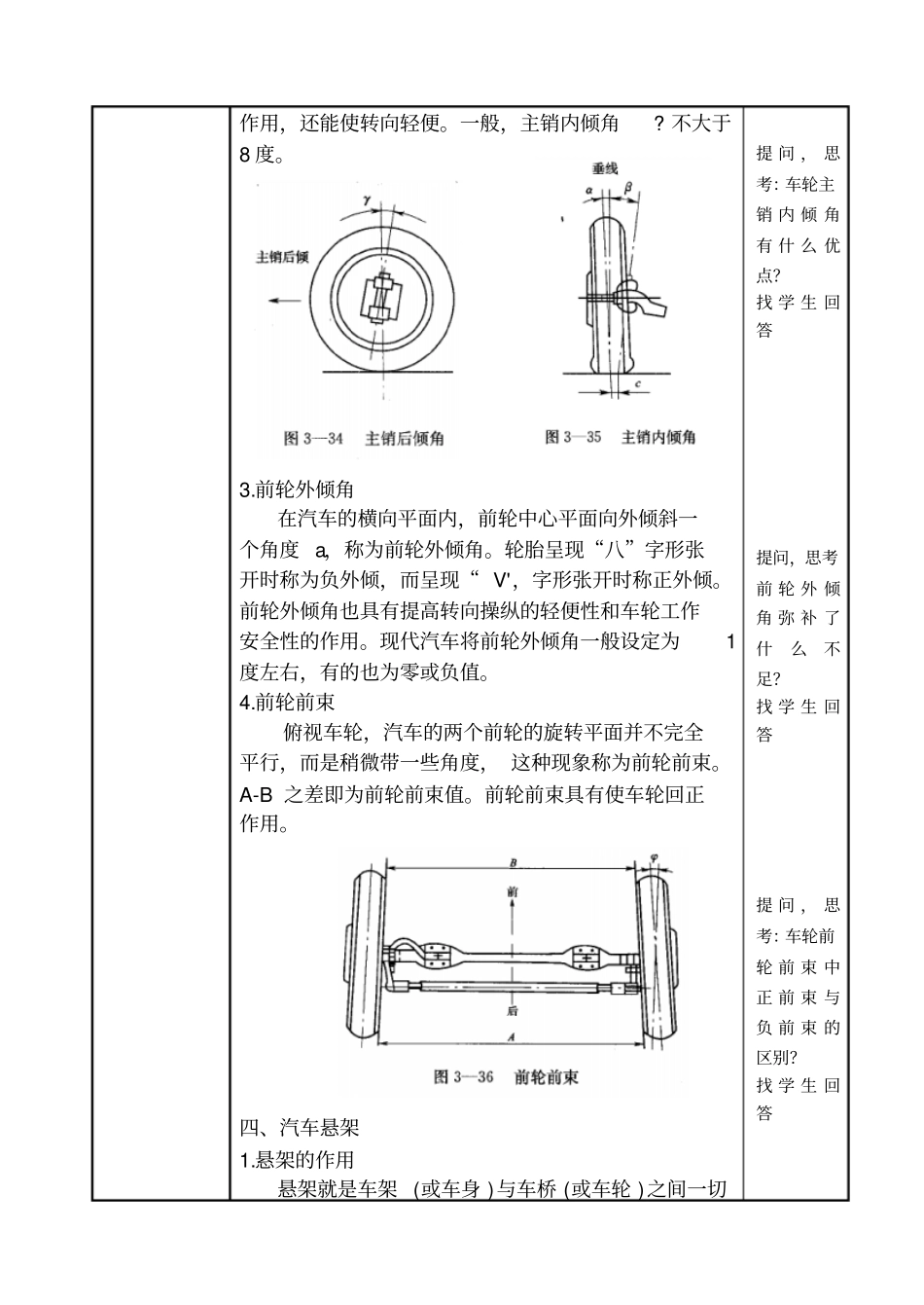

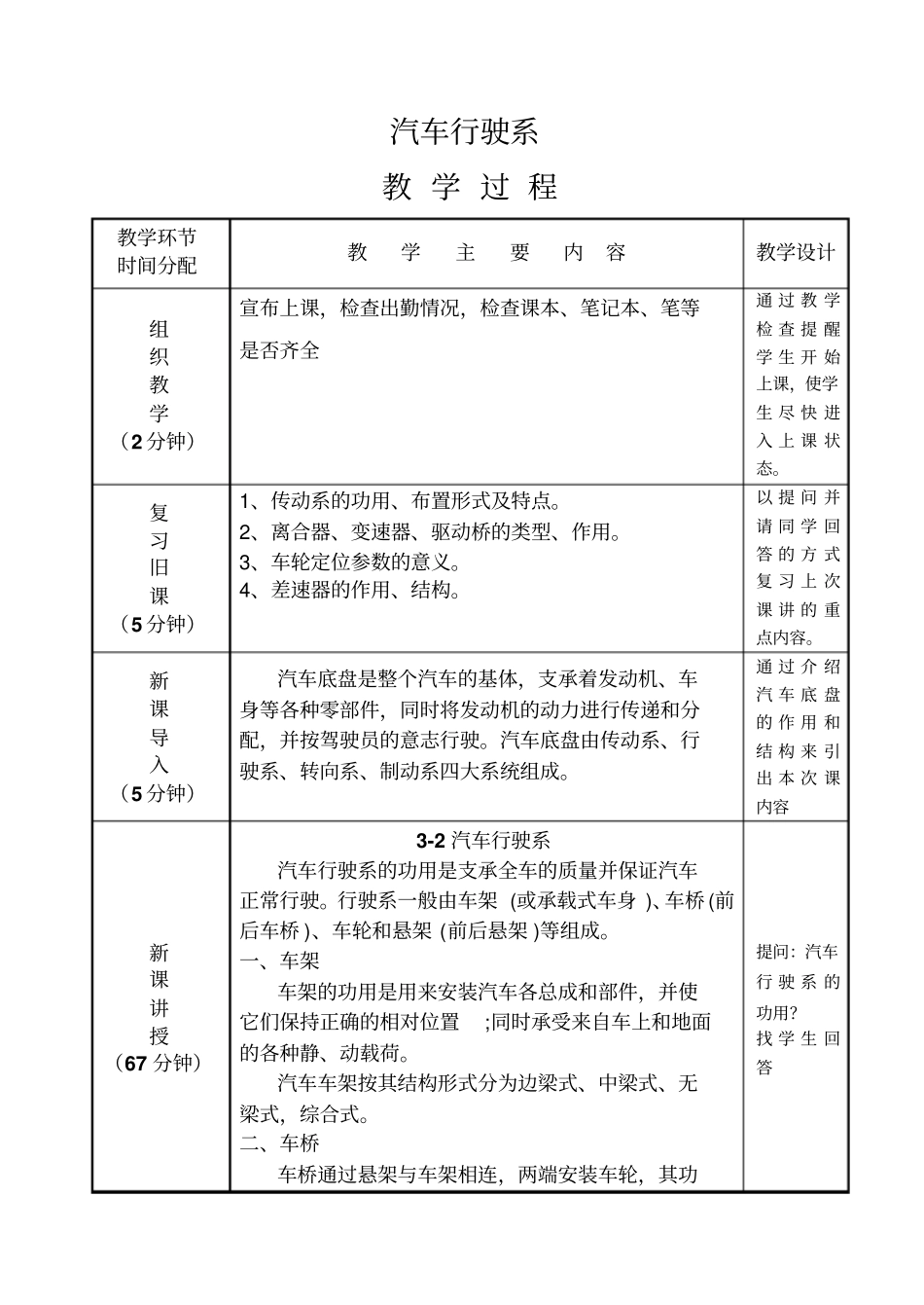

汽车行驶系教 学 过 程教学环节时间分配教学主要内容教学设计组织教学（2 分钟）宣布上课，检查出勤情况，检查课本、笔记本、笔等是否齐全通 过 教 学检 查 提 醒学 生 开 始上课，使学生 尽 快 进入 上 课 状态。复习旧课（5 分钟）1、传动系的功用、布置形式及特点。2、离合器、变速器、驱动桥的类型、作用。3、车轮定位参数的意义。4、差速器的作用、结构。以 提 问 并请 同 学 回答 的 方 式复 习 上 次课 讲 的 重点内容。新课导入（5 分钟）汽车底盘是整个汽车的基体，支承着发动机、车身等各种零部件，同时将发动机的动力进行传递和分配，并按驾驶员的意志行驶。汽车底盘由传动系、行驶系、转向系、制动系四大系统组成。通 过 介 绍汽 车 底 盘的 作 用 和结 构 来 引出 本 次 课内容新课讲授（67 分钟）3-2 汽车行驶系汽车行驶系的功用是支承全车的质量并保证汽车正常行驶。行驶系一般由车架 (或承载式车身 )、车桥 (前后车桥 )、车轮和悬架 (前后悬架 )等组成。一、车架车架的功用是用来安装汽车各总成和部件，并使它们保持正确的相对位置;同时承受来自车上和地面的各种静、动载荷。汽车车架按其结构形式分为边梁式、中梁式、无梁式，综合式。二、车桥车桥通过悬架与车架相连，两端安装车轮，其功提问：汽车行 驶 系 的功用？找 学 生 回答用是传递车架与车轮之间各种力和力矩。按配用悬架结构不同，车桥分为整体式和断开式两种。整体式车桥 :中部是刚性实心或空心梁，与非独立悬架配用。断开式车桥 :活动关节式结构，与独立悬架配用。按车桥上车轮的作用不同，车桥分为转向桥、驱动桥、转向驱动桥和支持桥四种类型。支持桥 :仅用于连接安装左右车轮，既不产生驱动力，也不实现转向。前轮驱动汽车的后桥，多轴单桥驱动汽车的中桥或后桥以及挂车上的车桥都属于支持桥。驱动桥 :不仅用于承载，而且兼起驱动的作用。后轮驱动的汽车后桥和四驱汽车的后桥为驱动桥。转向桥 :功用是使车轮偏转一定角度，以实现汽车的转向，一般汽车只有一个转向桥，位于汽车前部。转向驱动桥 :既能转向又能驱动的车桥。前轮驱动汽车和四驱汽车的前桥为转向驱动桥。三、车轮定位所谓车轮定位，就是汽车的每个车轮(或通过转向节)和车桥、车架的安装应保持一定的相对位置。前轮定位参数有主销后倾、主销内倾、前轮外倾和前轮前束 ;后轮定位参数有后轮外倾和后轮前束。1.主销后倾角在汽车...
