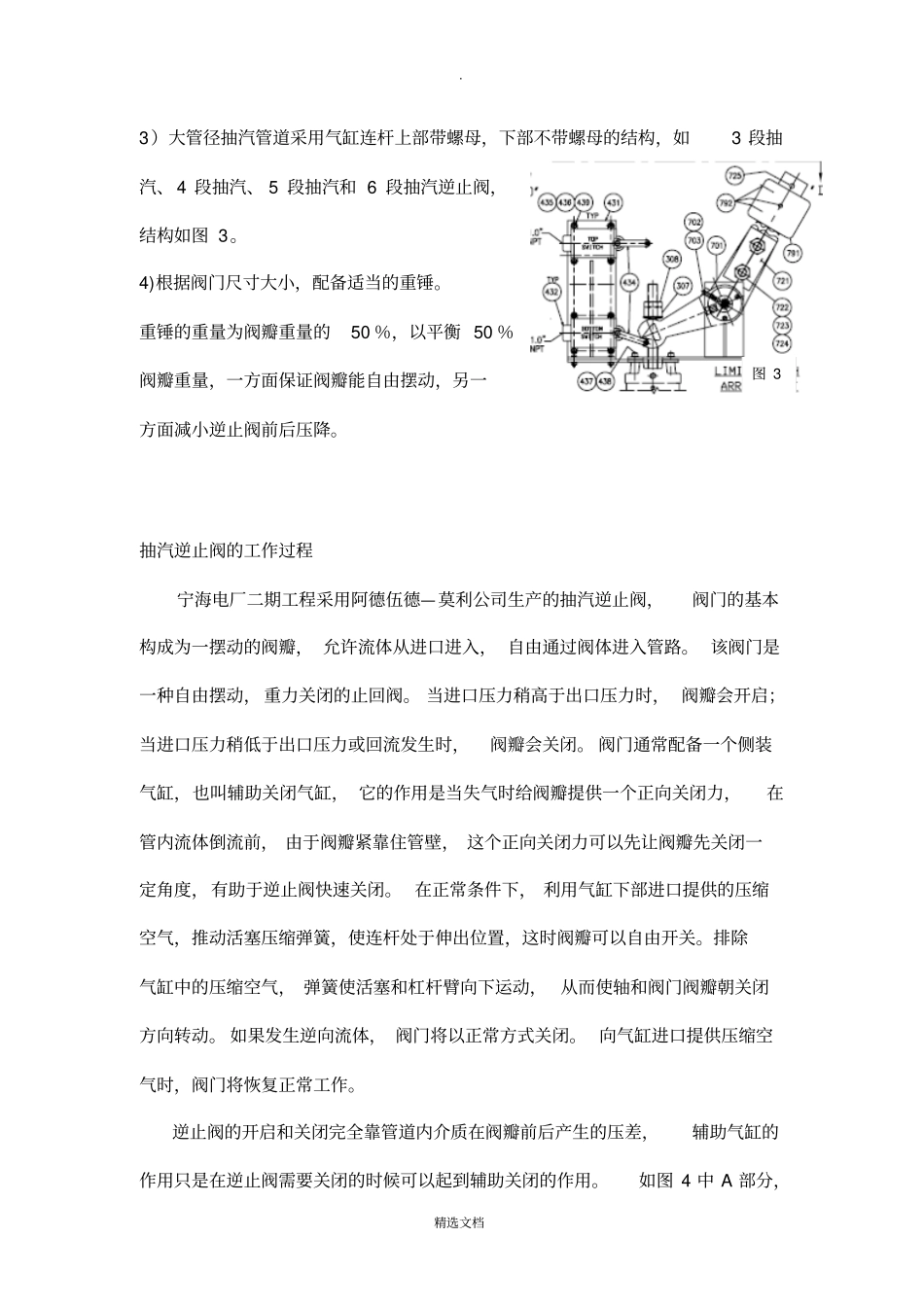

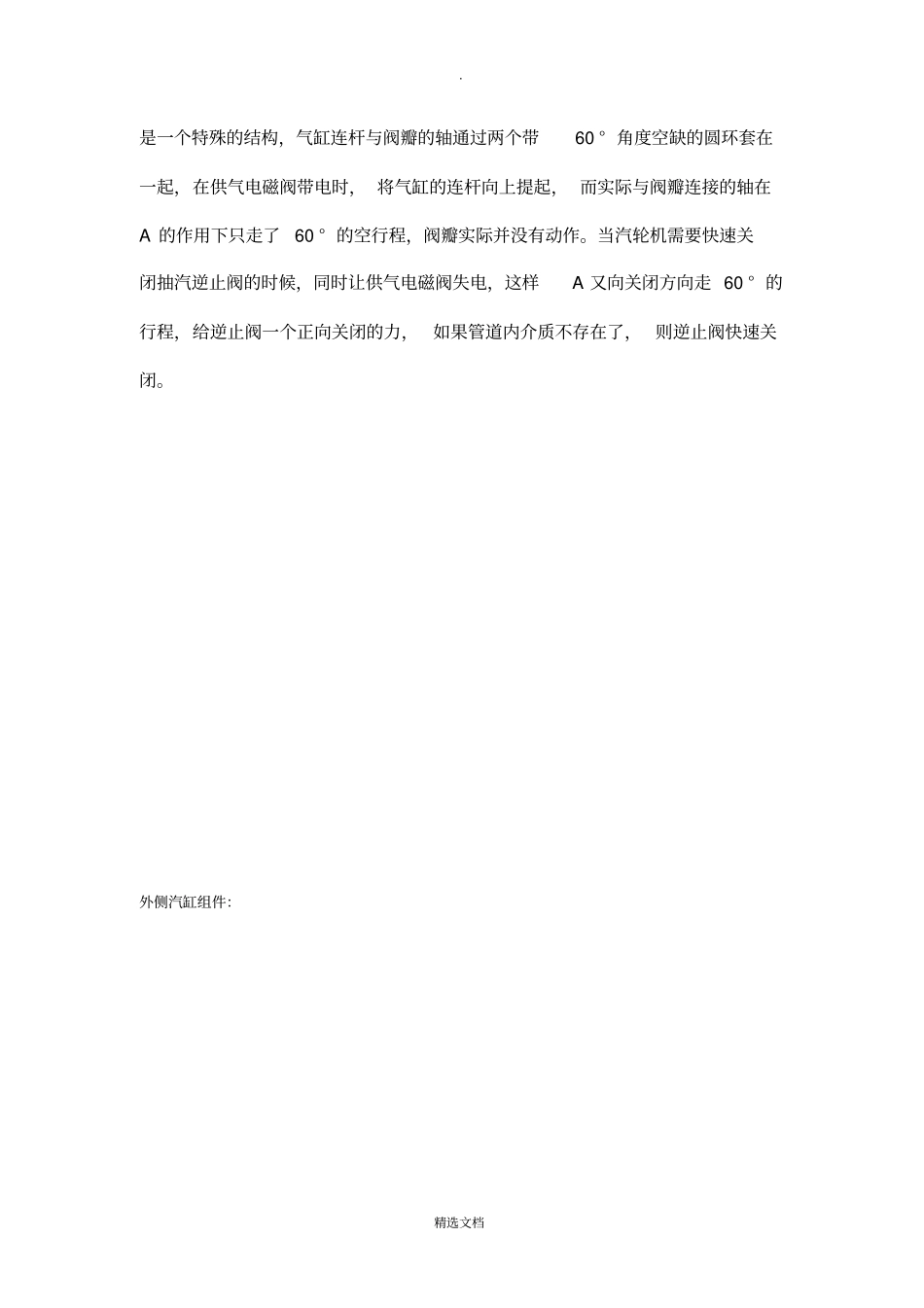

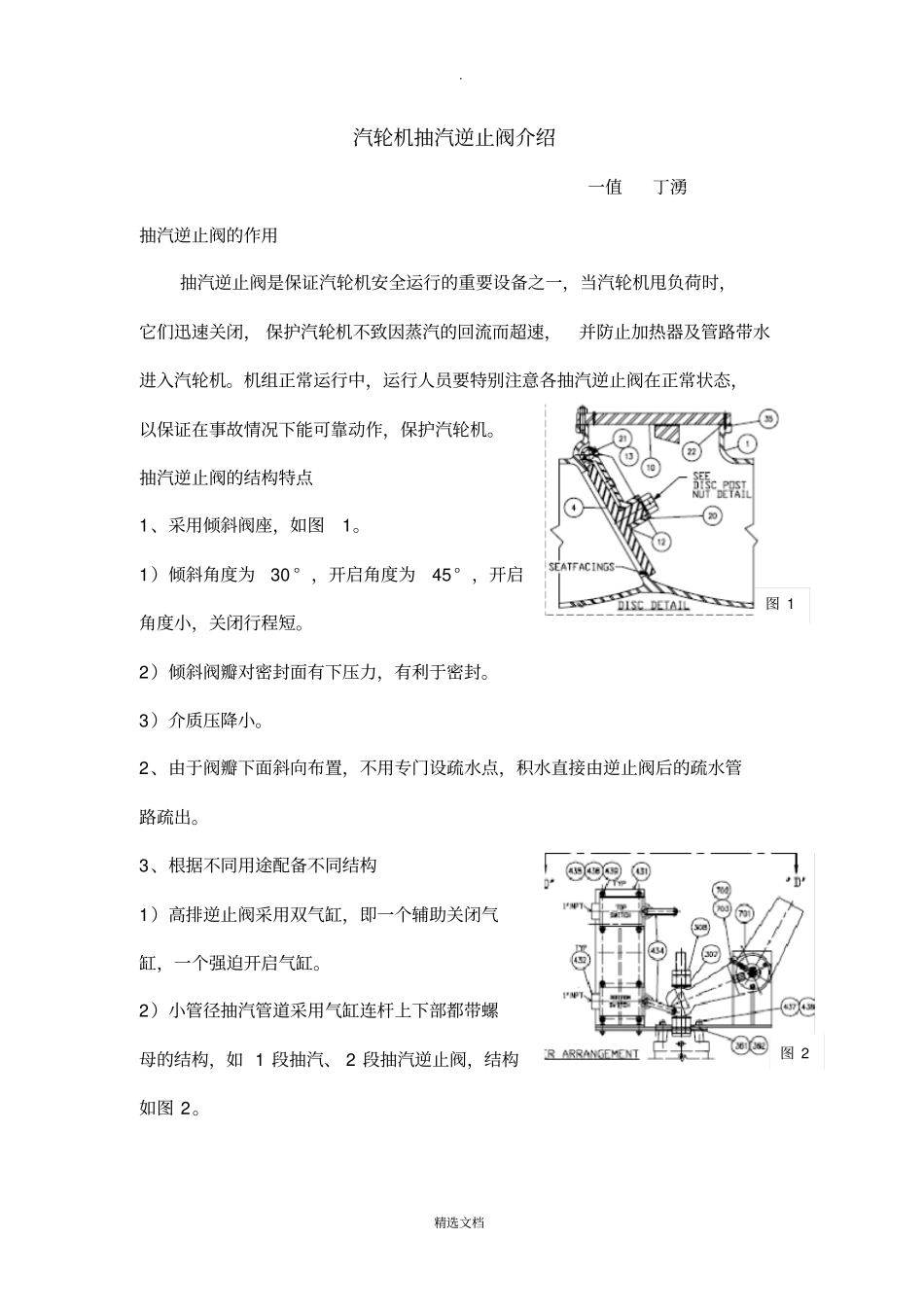

. 精选文档图 1 图 2 汽轮机抽汽逆止阀介绍一值丁湧抽汽逆止阀的作用抽汽逆止阀是保证汽轮机安全运行的重要设备之一，当汽轮机甩负荷时，它们迅速关闭， 保护汽轮机不致因蒸汽的回流而超速，并防止加热器及管路带水进入汽轮机。机组正常运行中，运行人员要特别注意各抽汽逆止阀在正常状态，以保证在事故情况下能可靠动作，保护汽轮机。抽汽逆止阀的结构特点1、采用倾斜阀座，如图1。1）倾斜角度为30 ° ，开启角度为45 ° ，开启角度小，关闭行程短。2）倾斜阀瓣对密封面有下压力，有利于密封。3）介质压降小。2、由于阀瓣下面斜向布置，不用专门设疏水点，积水直接由逆止阀后的疏水管路疏出。3、根据不同用途配备不同结构1）高排逆止阀采用双气缸，即一个辅助关闭气缸，一个强迫开启气缸。2）小管径抽汽管道采用气缸连杆上下部都带螺母的结构，如 1 段抽汽、 2 段抽汽逆止阀，结构如图 2。. 精选文档图 3 3）大管径抽汽管道采用气缸连杆上部带螺母，下部不带螺母的结构，如3 段抽汽、 4 段抽汽、 5 段抽汽和 6 段抽汽逆止阀，结构如图 3。4)根据阀门尺寸大小，配备适当的重锤。重锤的重量为阀瓣重量的50 ％，以平衡 50 ％阀瓣重量，一方面保证阀瓣能自由摆动，另一方面减小逆止阀前后压降。抽汽逆止阀的工作过程宁海电厂二期工程采用阿德伍德—莫利公司生产的抽汽逆止阀，阀门的基本构成为一摆动的阀瓣， 允许流体从进口进入， 自由通过阀体进入管路。 该阀门是一种自由摆动， 重力关闭的止回阀。 当进口压力稍高于出口压力时， 阀瓣会开启；当进口压力稍低于出口压力或回流发生时，阀瓣会关闭。 阀门通常配备一个侧装气缸，也叫辅助关闭气缸， 它的作用是当失气时给阀瓣提供一个正向关闭力，在管内流体倒流前， 由于阀瓣紧靠住管壁， 这个正向关闭力可以先让阀瓣先关闭一定角度，有助于逆止阀快速关闭。 在正常条件下， 利用气缸下部进口提供的压缩空气，推动活塞压缩弹簧，使连杆处于伸出位置，这时阀瓣可以自由开关。排除气缸中的压缩空气， 弹簧使活塞和杠杆臂向下运动， 从而使轴和阀门阀瓣朝关闭方向转动。 如果发生逆向流体， 阀门将以正常方式关闭。 向气缸进口提供压缩空气时，阀门将恢复正常工作。逆止阀的开启和关闭完全靠管道内介质在阀瓣前后产生的压差，辅助气缸的作用只是在逆止阀需要关闭的时候可以起到辅助关闭的作用。如图 4 中 A 部分，. 精选文档是一个特殊的结构，气缸...
