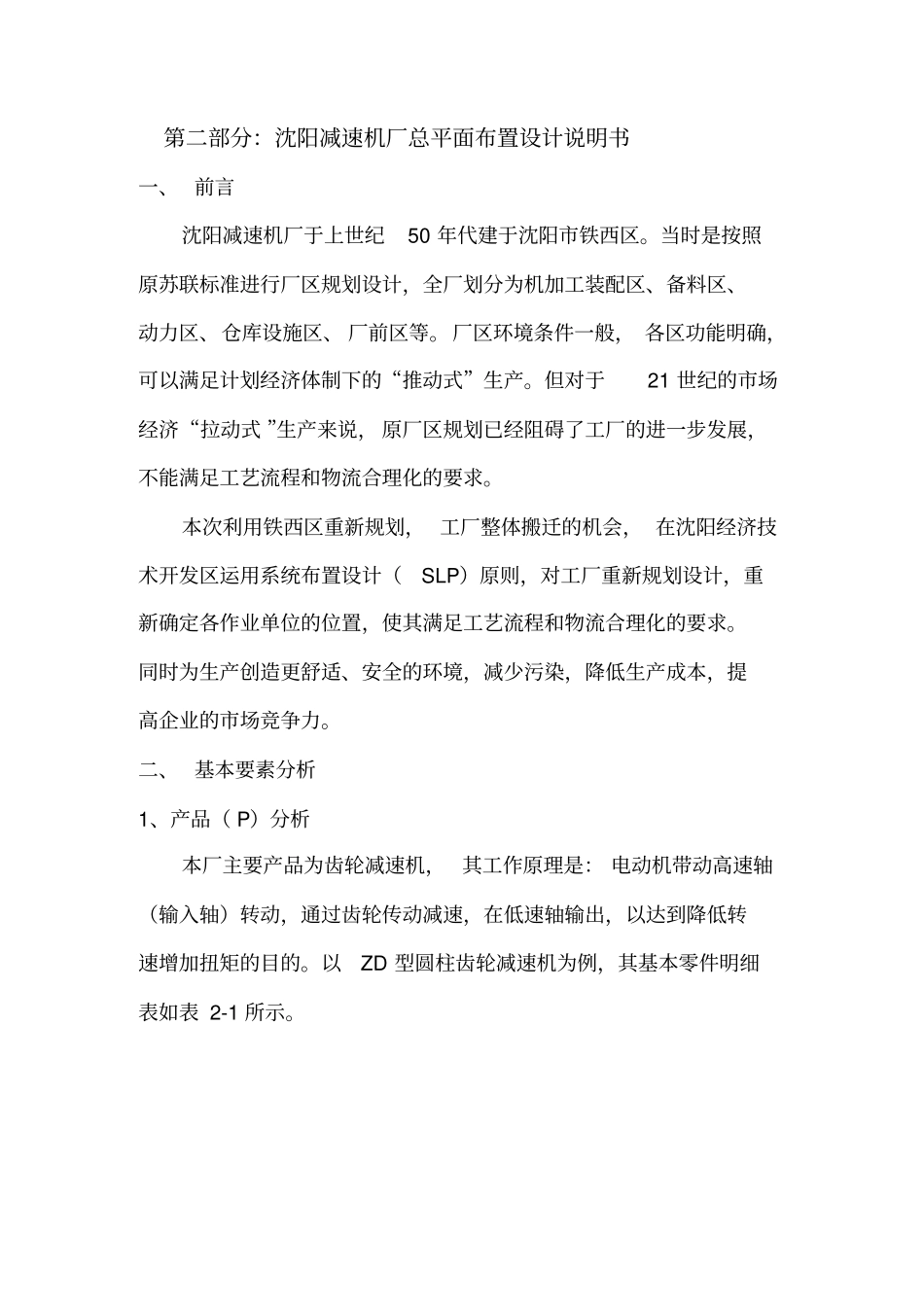

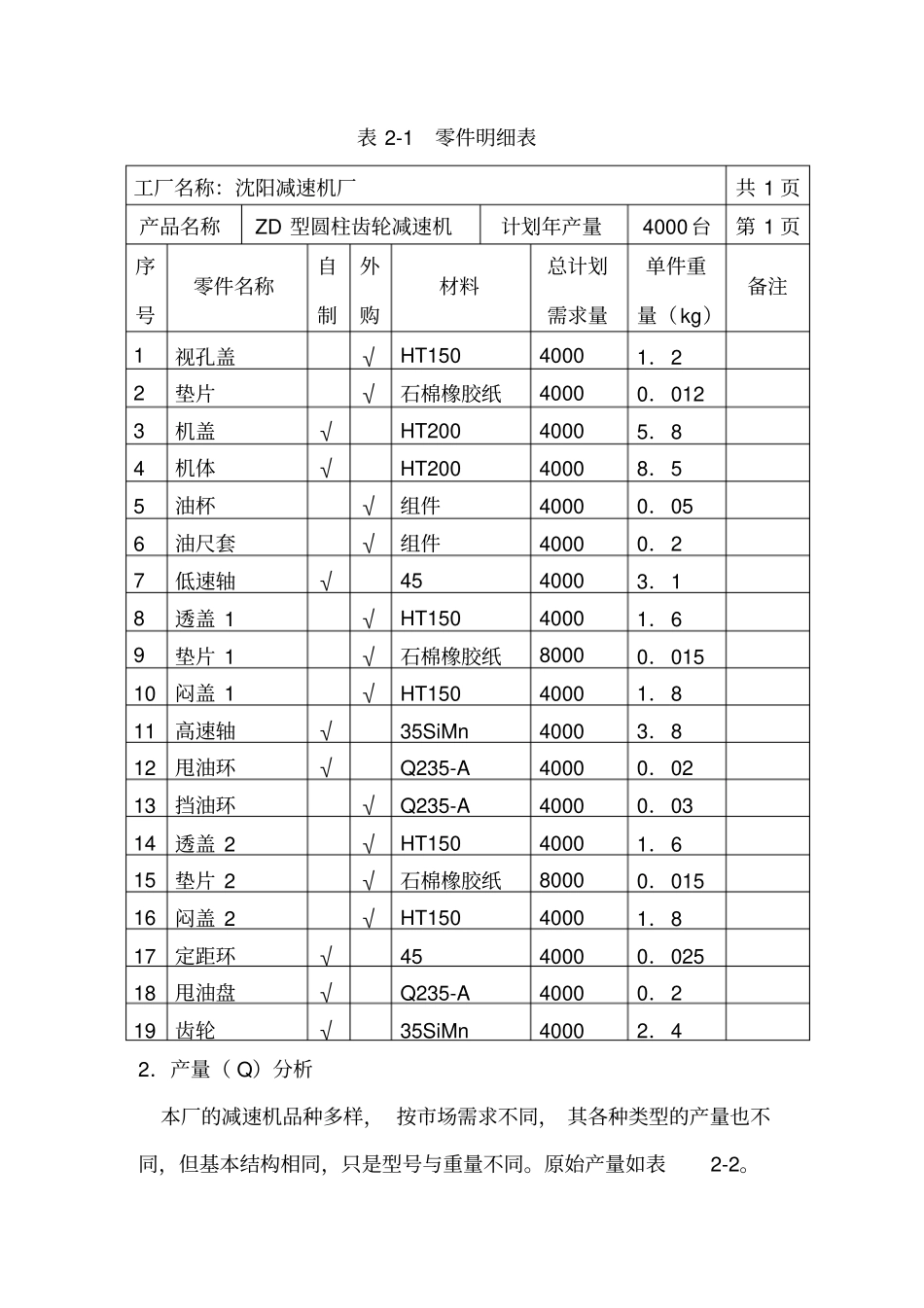

设计说明书姓名总考号东北大学第二部分：沈阳减速机厂总平面布置设计说明书一、 前言沈阳减速机厂于上世纪50 年代建于沈阳市铁西区。当时是按照原苏联标准进行厂区规划设计，全厂划分为机加工装配区、备料区、动力区、仓库设施区、 厂前区等。厂区环境条件一般， 各区功能明确，可以满足计划经济体制下的“推动式”生产。但对于21 世纪的市场经济“拉动式 ”生产来说， 原厂区规划已经阻碍了工厂的进一步发展，不能满足工艺流程和物流合理化的要求。本次利用铁西区重新规划， 工厂整体搬迁的机会， 在沈阳经济技术开发区运用系统布置设计（SLP）原则，对工厂重新规划设计，重新确定各作业单位的位置，使其满足工艺流程和物流合理化的要求。同时为生产创造更舒适、安全的环境，减少污染，降低生产成本，提高企业的市场竞争力。二、 基本要素分析1、产品（ P）分析本厂主要产品为齿轮减速机，其工作原理是： 电动机带动高速轴（输入轴）转动，通过齿轮传动减速，在低速轴输出，以达到降低转速增加扭矩的目的。以ZD 型圆柱齿轮减速机为例，其基本零件明细表如表 2-1 所示。表 2-1 零件明细表工厂名称：沈阳减速机厂共 1 页产品名称ZD 型圆柱齿轮减速机计划年产量4000 台第 1 页序号零件名称自制外购材料总计划需求量单件重量（kg）备注1 视孔盖√HT150 4000 1．2 2 垫片√石棉橡胶纸4000 0．012 3 机盖√HT200 4000 5．8 4 机体√HT200 4000 8．5 5 油杯√组件4000 0．05 6 油尺套√组件4000 0．2 7 低速轴√45 4000 3．1 8 透盖 1 √HT150 4000 1．6 9 垫片 1 √石棉橡胶纸8000 0．015 10 闷盖 1 √HT150 4000 1．8 11 高速轴√35SiMn 4000 3．8 12 甩油环√Q235-A 4000 0．02 13 挡油环√Q235-A 4000 0．03 14 透盖 2 √HT150 4000 1．6 15 垫片 2 √石棉橡胶纸8000 0．015 16 闷盖 2 √HT150 4000 1．8 17 定距环√45 4000 0．025 18 甩油盘√Q235-A 4000 0．2 19 齿轮√35SiMn 4000 2．4 2．产量（ Q）分析本厂的减速机品种多样， 按市场需求不同， 其各种类型的产量也不同，但基本结构相同，只是型号与重量不同。原始产量如表2-2。表 2-2 8 种减速机的产量及重量表产品名称产品编号年产数量（台）每台重量（ kg）年产重量（kg）ZD 型圆柱齿轮减速机ch1 4000 35 140000 ZL 型圆柱齿轮减速机ch2 2800 37 103600 ZS ...
