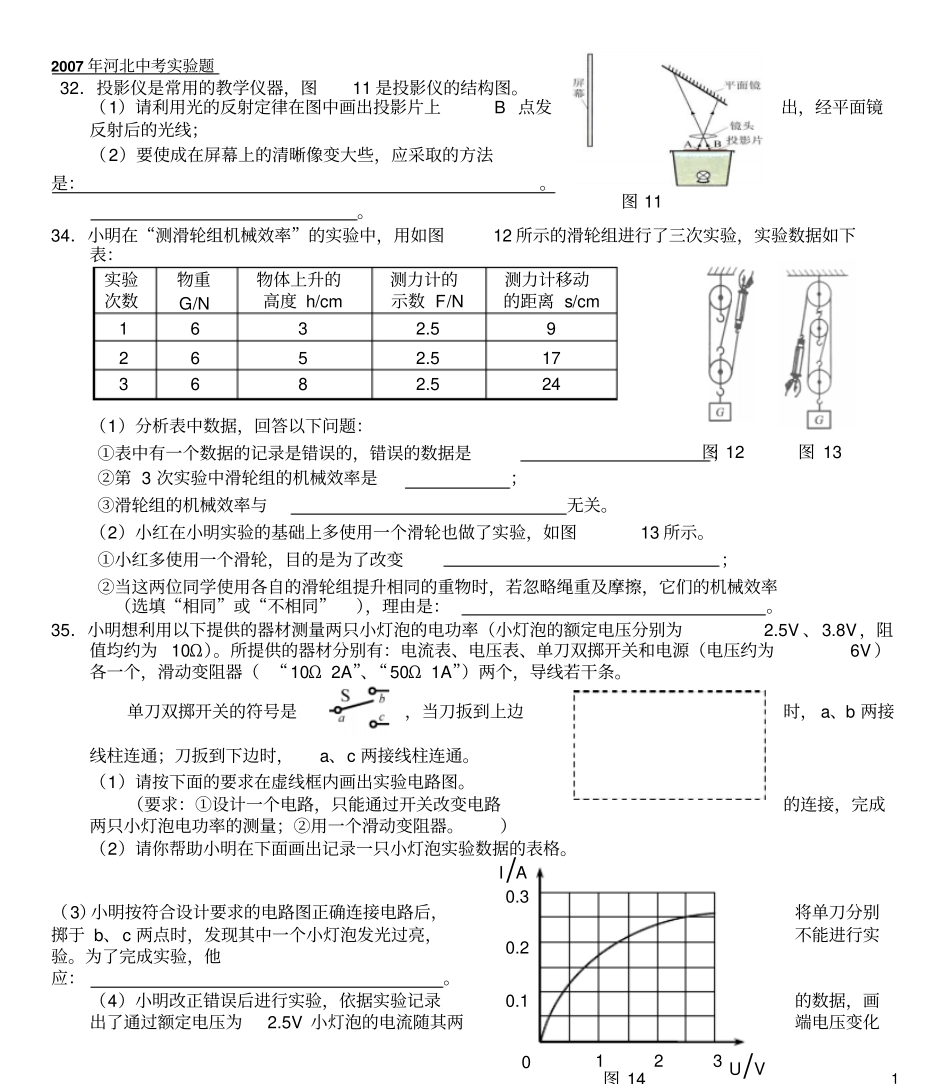

1 图 11 2007 年河北中考实验题32．投影仪是常用的教学仪器，图11 是投影仪的结构图。（1）请利用光的反射定律在图中画出投影片上B 点发出，经平面镜反射后的光线；（2）要使成在屏幕上的清晰像变大些，应采取的方法是：。。34．小明在“测滑轮组机械效率”的实验中，用如图12 所示的滑轮组进行了三次实验，实验数据如下表：实验次数物重G/N 物体上升的高度 h/cm 测力计的示数 F/N 测力计移动的距离 s/cm 1 6 3 2.5 9 2 6 5 2.5 17 3 6 8 2.5 24 （1）分析表中数据，回答以下问题：①表中有一个数据的记录是错误的，错误的数据是；②第 3 次实验中滑轮组的机械效率是；③滑轮组的机械效率与无关。（2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图13 所示。①小红多使用一个滑轮，目的是为了改变；②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率（选填“相同”或“不相同”），理由是：。35．小明想利用以下提供的器材测量两只小灯泡的电功率（小灯泡的额定电压分别为2.5V 、3.8V，阻值均约为 10Ω）。所提供的器材分别有：电流表、电压表、单刀双掷开关和电源（电压约为6V ）各一个，滑动变阻器（ “10Ω 2A”、“50Ω 1A”）两个，导线若干条。单刀双掷开关的符号是，当刀扳到上边时， a、b 两接线柱连通；刀扳到下边时，a、c 两接线柱连通。（1）请按下面的要求在虚线框内画出实验电路图。（要求：①设计一个电路，只能通过开关改变电路的连接，完成两只小灯泡电功率的测量；②用一个滑动变阻器。）（2）请你帮助小明在下面画出记录一只小灯泡实验数据的表格。（3）小明按符合设计要求的电路图正确连接电路后，将单刀分别掷于 b、c 两点时，发现其中一个小灯泡发光过亮，不能进行实验。为了完成实验，他应：。（4）小明改正错误后进行实验，依据实验记录的数据，画出了通过额定电压为2.5V 小灯泡的电流随其两端电压变化图 12 图 13 图 14 0 0.1 0.2 0.3 1 2 3 I/AU/V2 关系曲线，如图14 所示。则这只小灯泡的额定功率是W。（5）由图 14 可知，通过小灯泡的电流与它两端的电压不成正比，其原因是：。2008 年河北中考实验题32．图 15 是人们用木棒撬石块的示意图。撬石块有两种方法：第一种是以B 点为支点，在C 点用与棒垂直的力F1 向下撬；第二种是以A 点为支点，在C 点用与棒垂直的力F2 向上撬。 (木棒自重不计) (1)在...
