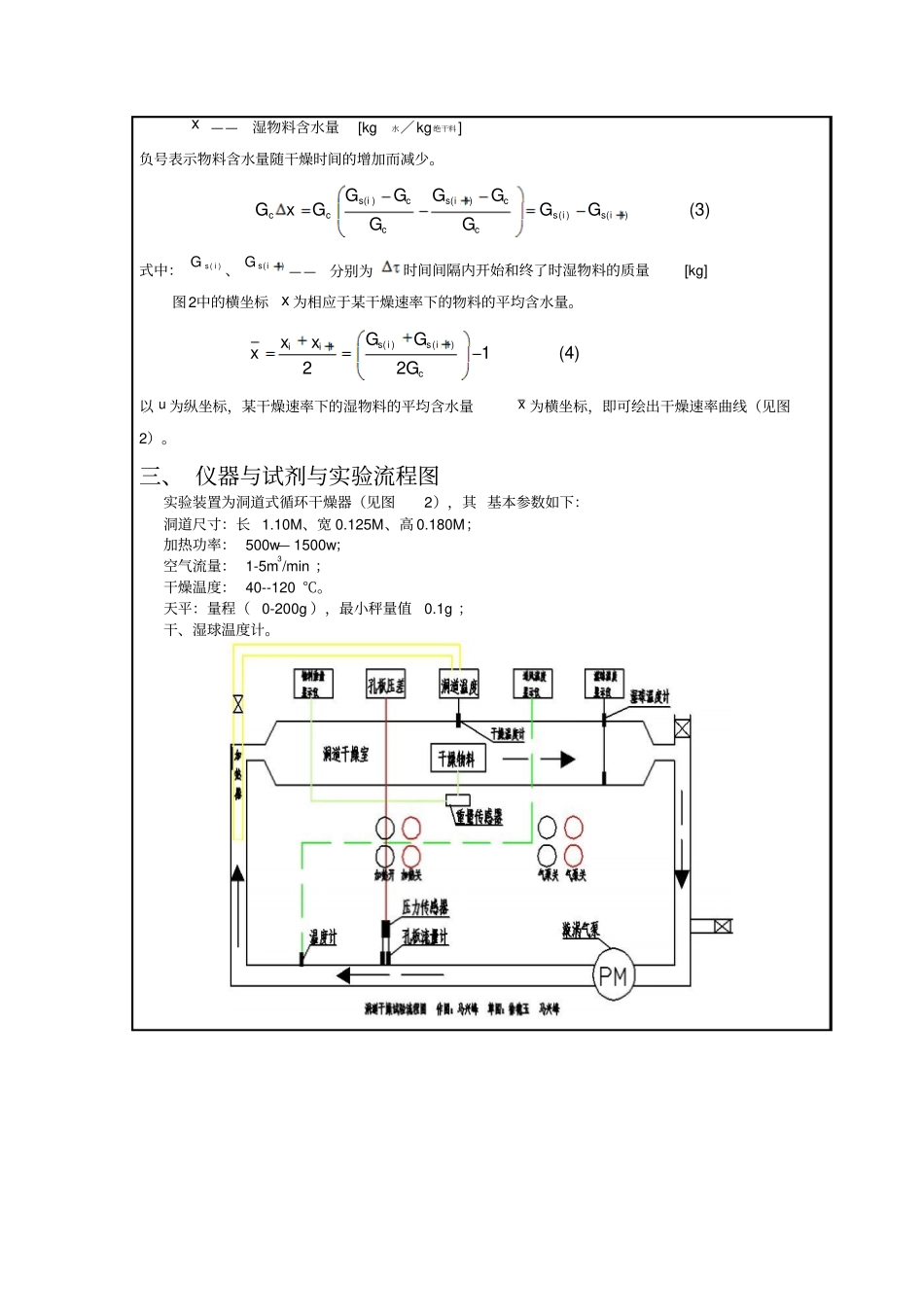

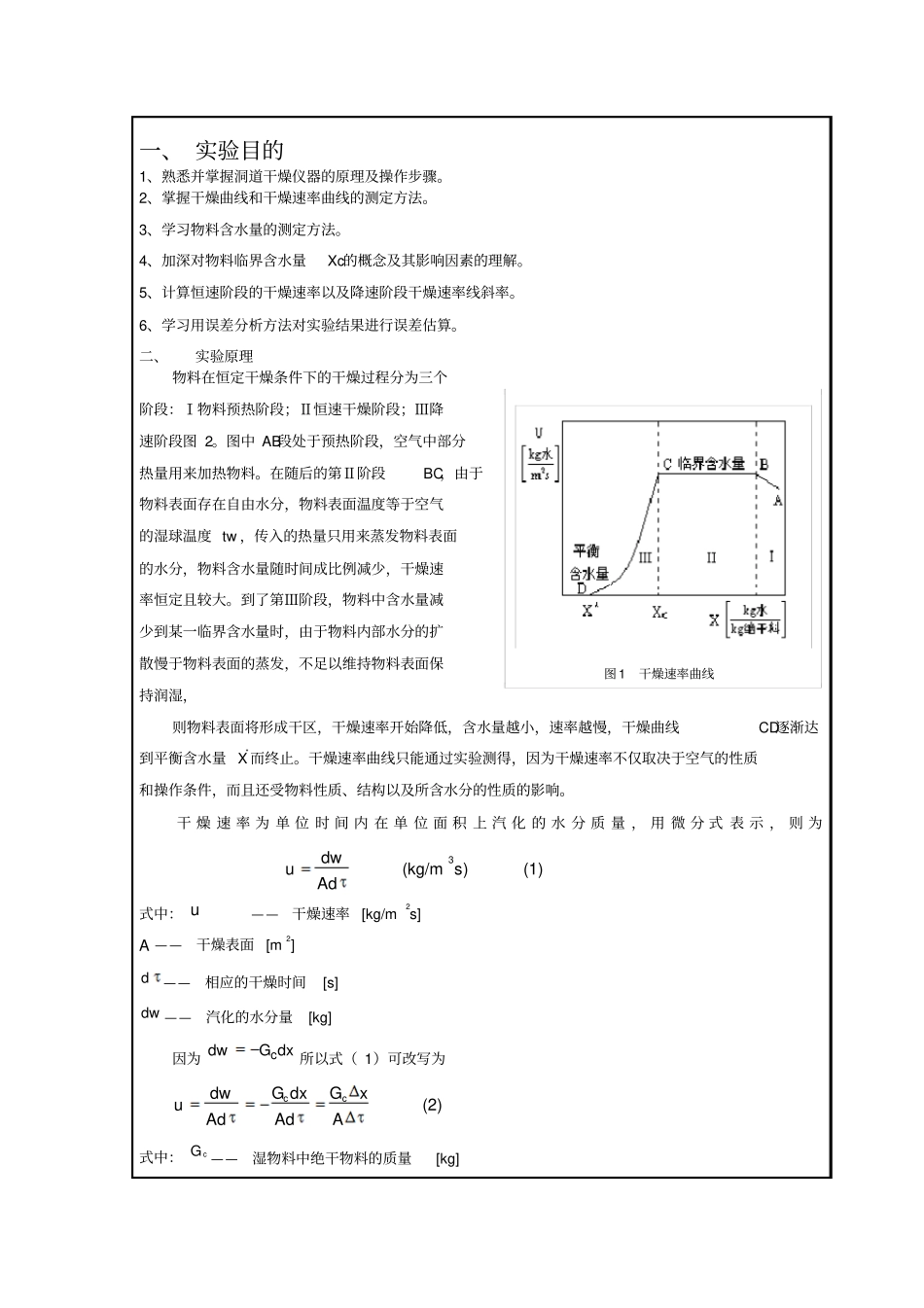

课题名称：化工原理实验实验名称：干燥实验学院：理学院专业：应用化学班级： 1001 同组人员：一组徐德玉 马兴峰 吴峰 王胜指导老师：裴振昭实验日期： 2013 年 6 月 22 号一、 实验目的1、熟悉并掌握洞道干燥仪器的原理及操作步骤。2、掌握干燥曲线和干燥速率曲线的测定方法。3、学习物料含水量的测定方法。4、加深对物料临界含水量Xc的概念及其影响因素的理解。5、计算恒速阶段的干燥速率以及降速阶段干燥速率线斜率。6、学习用误差分析方法对实验结果进行误差估算。二、实验原理物料在恒定干燥条件下的干燥过程分为三个阶段：Ⅰ物料预热阶段；Ⅱ恒速干燥阶段；Ⅲ降速阶段图 2。图中 AB段处于预热阶段，空气中部分热量用来加热物料。在随后的第Ⅱ阶段BC，由于物料表面存在自由水分，物料表面温度等于空气的湿球温度 tw ，传入的热量只用来蒸发物料表面的水分，物料含水量随时间成比例减少，干燥速率恒定且较大。到了第Ⅲ阶段，物料中含水量减少到某一临界含水量时，由于物料内部水分的扩散慢于物料表面的蒸发，不足以维持物料表面保持润湿，则物料表面将形成干区，干燥速率开始降低，含水量越小，速率越慢，干燥曲线CD逐渐达到平衡含水量 X*而终止。干燥速率曲线只能通过实验测得，因为干燥速率不仅取决于空气的性质和操作条件，而且还受物料性质、结构以及所含水分的性质的影响。干 燥 速 率 为 单 位 时 间 内 在 单 位 面 积 上 汽 化 的 水 分 质 量 ， 用 微 分 式 表 示 ， 则 为3 (kg/m) (1)dwusAd式中： u——干燥速率 [kg/m2s] A ——干燥表面 [m2] d——相应的干燥时间 [s] dw ——汽化的水分量 [kg] 因为dxGdwc所以式（ 1）可改写为 (2)ccG dxGxdwuAdAdA式中：cG ——湿物料中绝干物料的质量 [kg] 图 1 干燥速率曲线x ——湿物料含水量 [kg水／kg绝干料] 负号表示物料含水量随干燥时间的增加而减少。( )(1)( )(1) (3)s ics icccs is iccGGGGGxGGGGG式中：)( isG、)1(isG——分别为时间间隔内开始和终了时湿物料的质量 [kg] 图2中的横坐标 x 为相应于某干燥速率下的物料的平均含水量。( )(1)11 (4)22s is iiicGGxxxG以 u 为纵坐标，某干燥速率下的湿物料的平均含水量x 为横坐标，即可绘出干燥速率曲线（见图2）。三、 仪器与试剂与实验流程图实验装置为洞道式循环干燥器（见图2），其 基本参数如下：洞道尺寸：长 1.10M、宽 0.125M...
