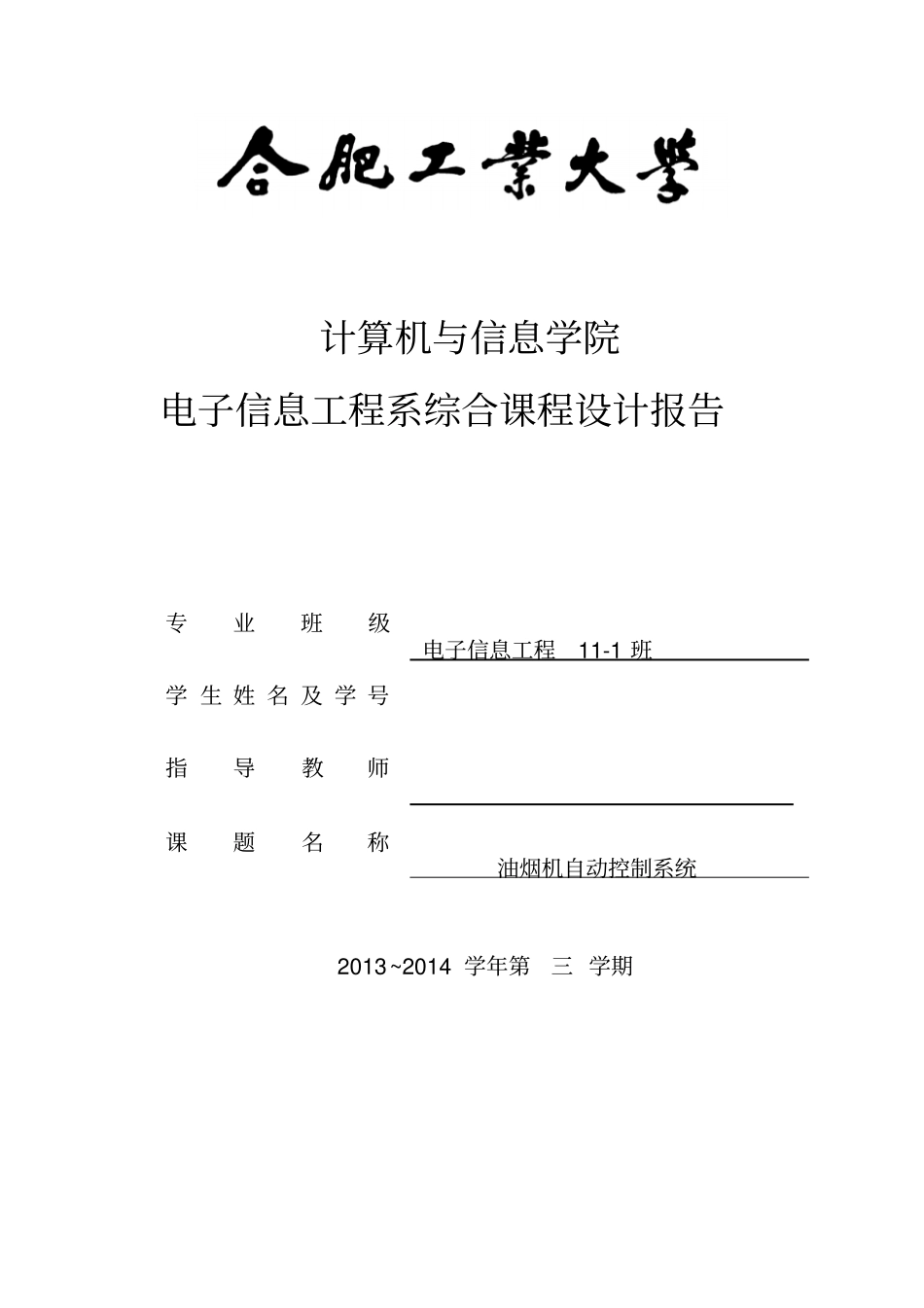

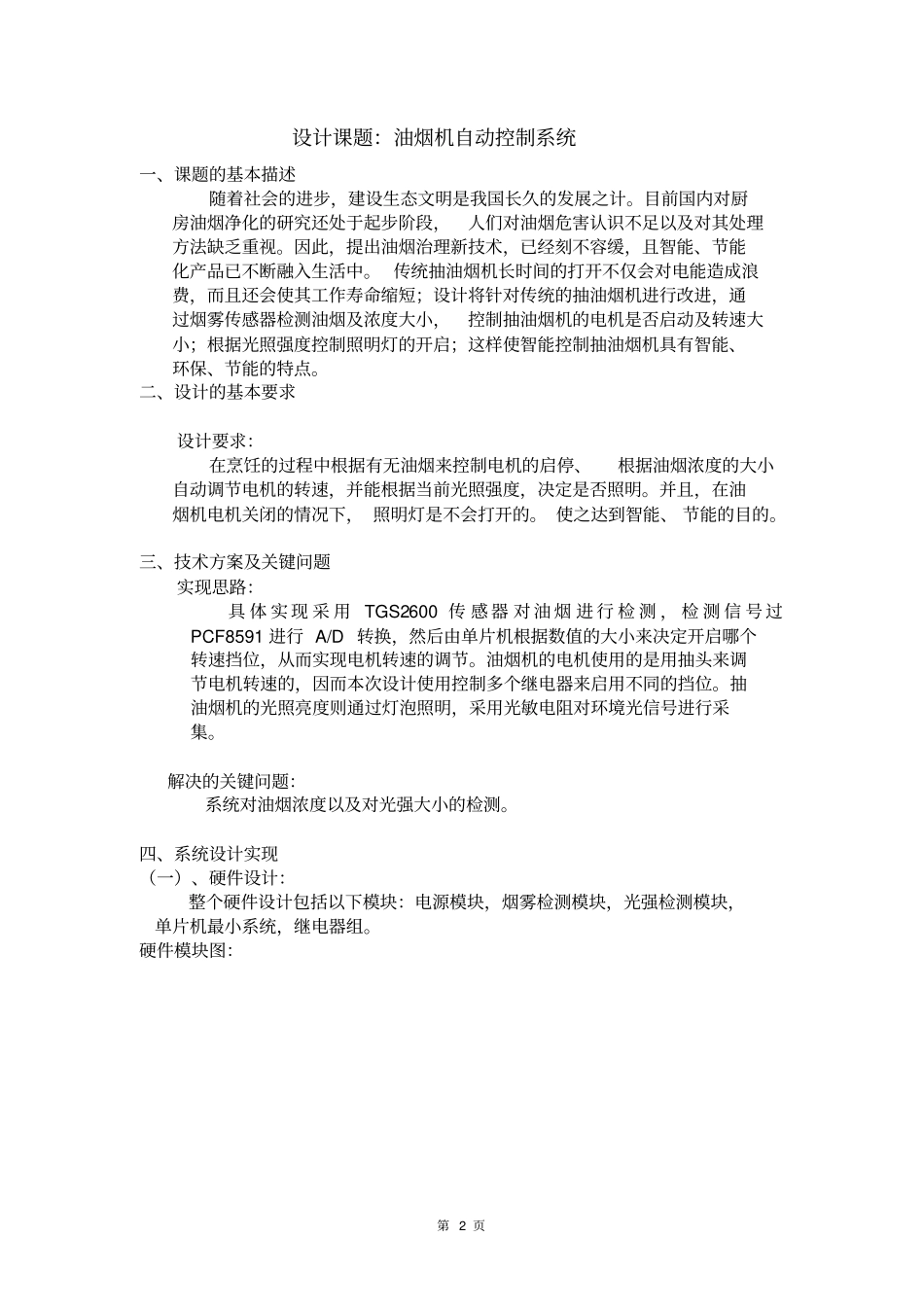

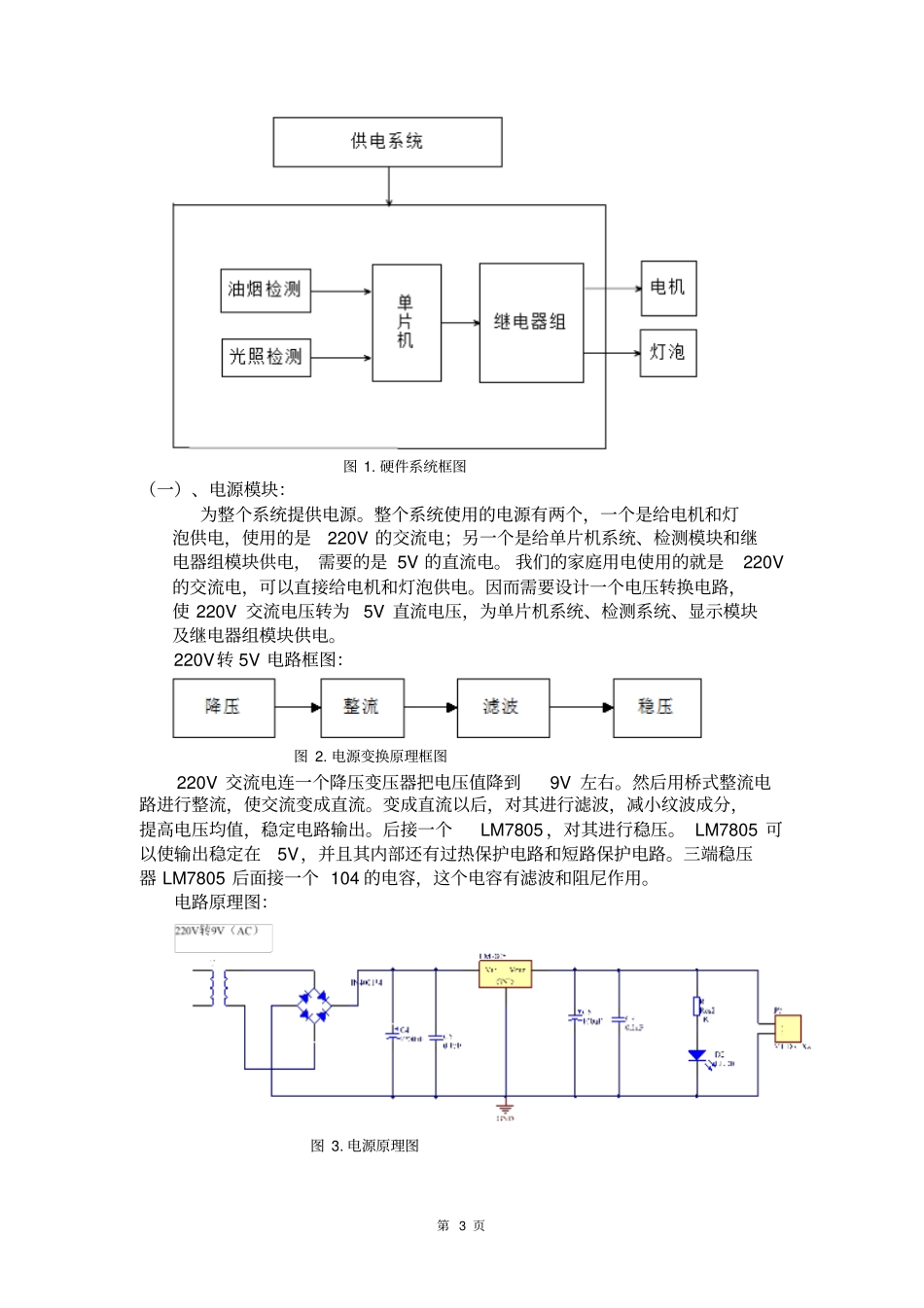

计算机与信息学院电子信息工程系综合课程设计报告专业班级电子信息工程11-1 班学 生 姓 名 及 学 号指导教师课题名称油烟机自动控制系统2013~2014 学年第三 学期第 2 页设计课题:油烟机自动控制系统一、课题的基本描述随着社会的进步,建设生态文明是我国长久的发展之计。目前国内对厨房油烟净化的研究还处于起步阶段,人们对油烟危害认识不足以及对其处理方法缺乏重视。因此,提出油烟治理新技术,已经刻不容缓,且智能、节能化产品已不断融入生活中。 传统抽油烟机长时间的打开不仅会对电能造成浪费,而且还会使其工作寿命缩短;设计将针对传统的抽油烟机进行改进,通过烟雾传感器检测油烟及浓度大小,控制抽油烟机的电机是否启动及转速大小;根据光照强度控制照明灯的开启;这样使智能控制抽油烟机具有智能、环保、节能的特点。二、设计的基本要求设计要求:在烹饪的过程中根据有无油烟来控制电机的启停、根据油烟浓度的大小自动调节电机的转速,并能根据当前光照强度,决定是否照明。并且,在油烟机电机关闭的情况下, 照明灯是不会打开的。 使之达到智能、 节能的目的。三、技术方案及关键问题实现思路:具 体 实 现 采 用 TGS2600 传 感 器 对 油 烟 进 行 检 测 , 检 测 信 号 过PCF8591 进行 A/D 转换,然后由单片机根据数值的大小来决定开启哪个转速挡位,从而实现电机转速的调节。油烟机的电机使用的是用抽头来调节电机转速的,因而本次设计使用控制多个继电器来启用不同的挡位。抽油烟机的光照亮度则通过灯泡照明,采用光敏电阻对环境光信号进行采集。解决的关键问题:系统对油烟浓度以及对光强大小的检测。四、系统设计实现(一)、硬件设计:整个硬件设计包括以下模块:电源模块,烟雾检测模块,光强检测模块,单片机最小系统,继电器组。硬件模块图:第 3 页图 1. 硬件系统框图(一)、电源模块:为整个系统提供电源。整个系统使用的电源有两个,一个是给电机和灯泡供电,使用的是220V 的交流电;另一个是给单片机系统、检测模块和继电器组模块供电, 需要的是 5V 的直流电。 我们的家庭用电使用的就是220V的交流电,可以直接给电机和灯泡供电。因而需要设计一个电压转换电路,使 220V 交流电压转为 5V 直流电压,为单片机系统、检测系统、显示模块及继电器组模块供电。220V转 5V 电路框图:图 2. 电源变换原理框图220V 交流电连一个降压变压器把电压值降到9V 左右。...
