油量检测器说明书20111221

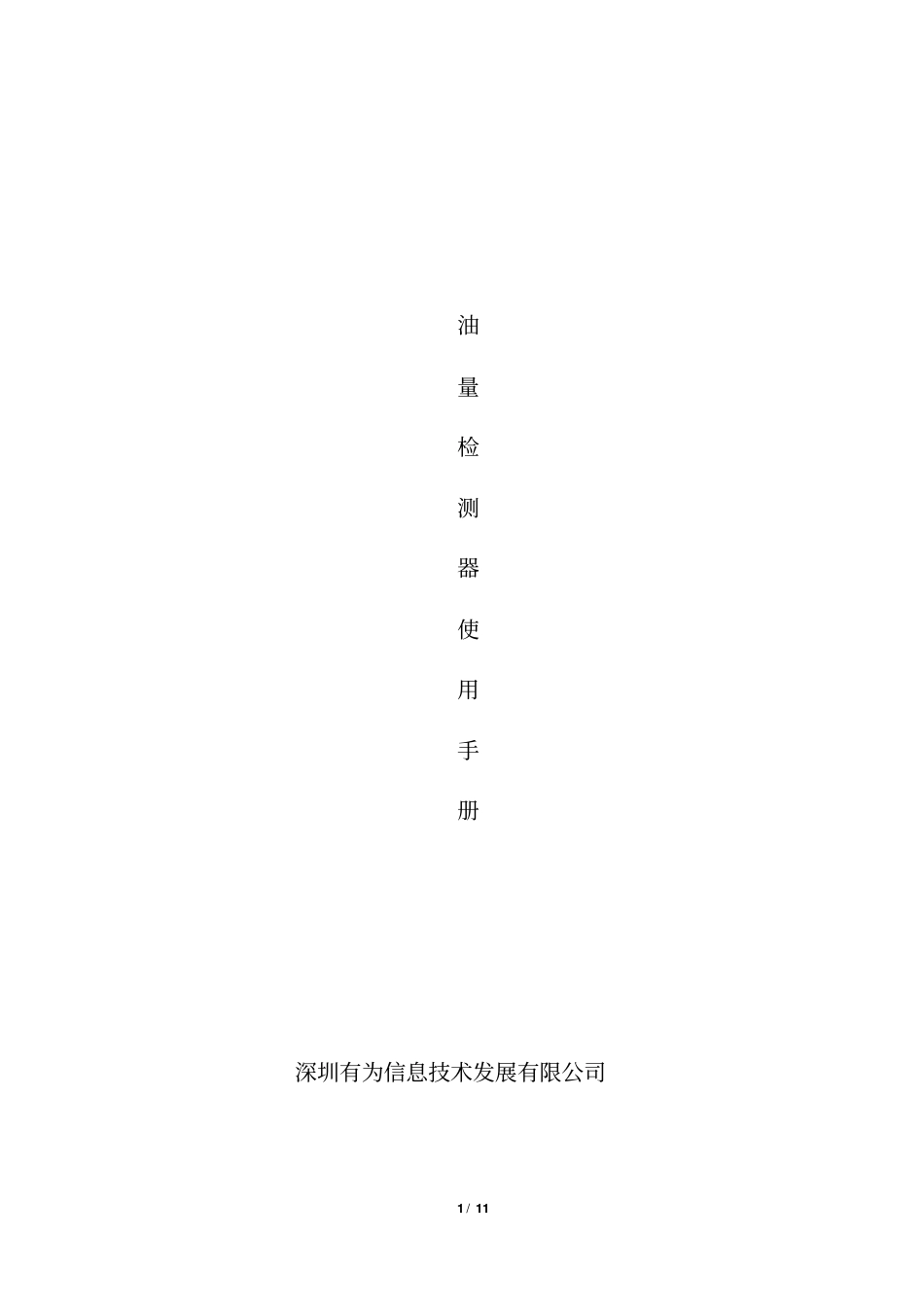

油量检测器说明书20111221_第1页
1/11

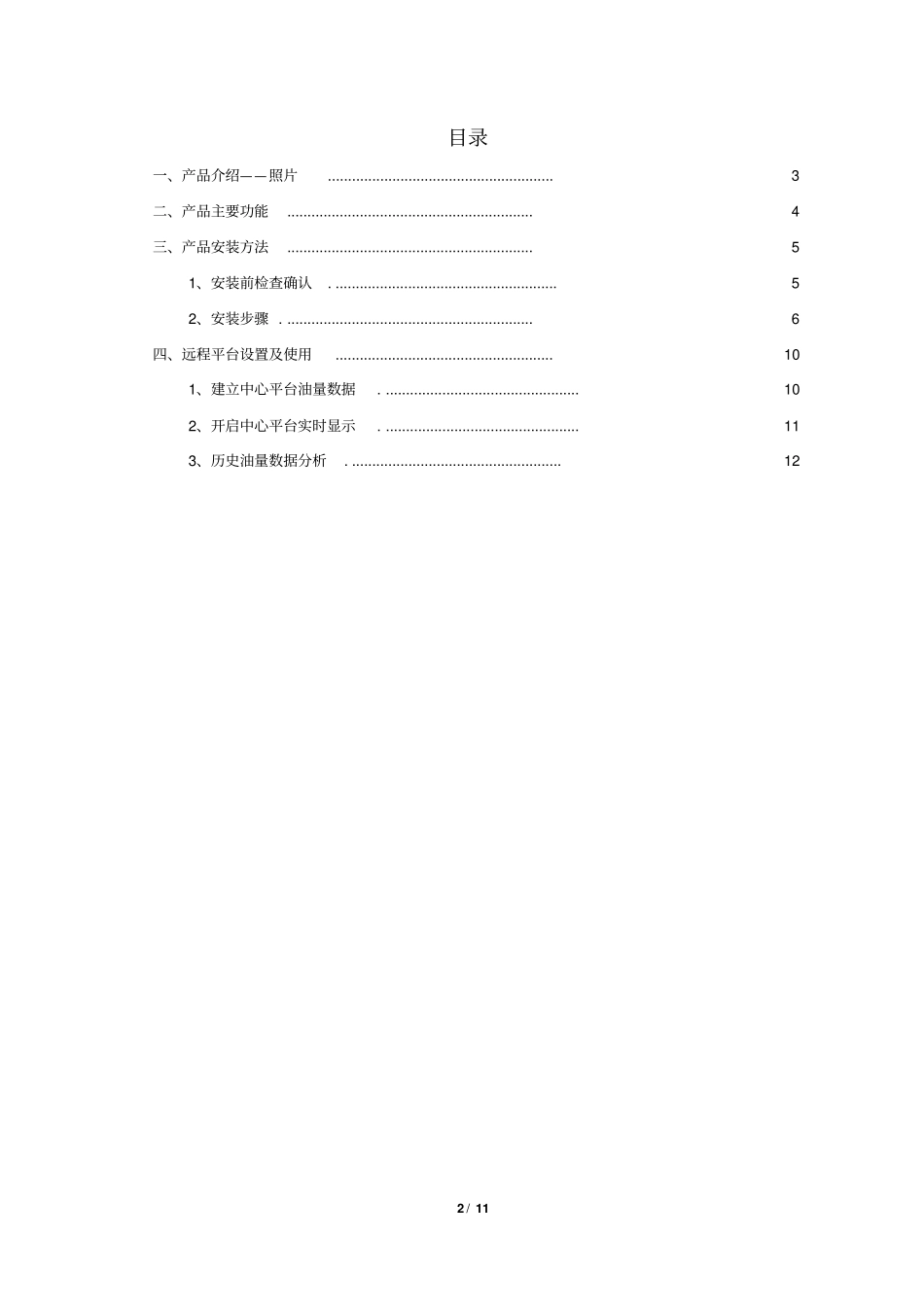

油量检测器说明书20111221_第2页
2/11

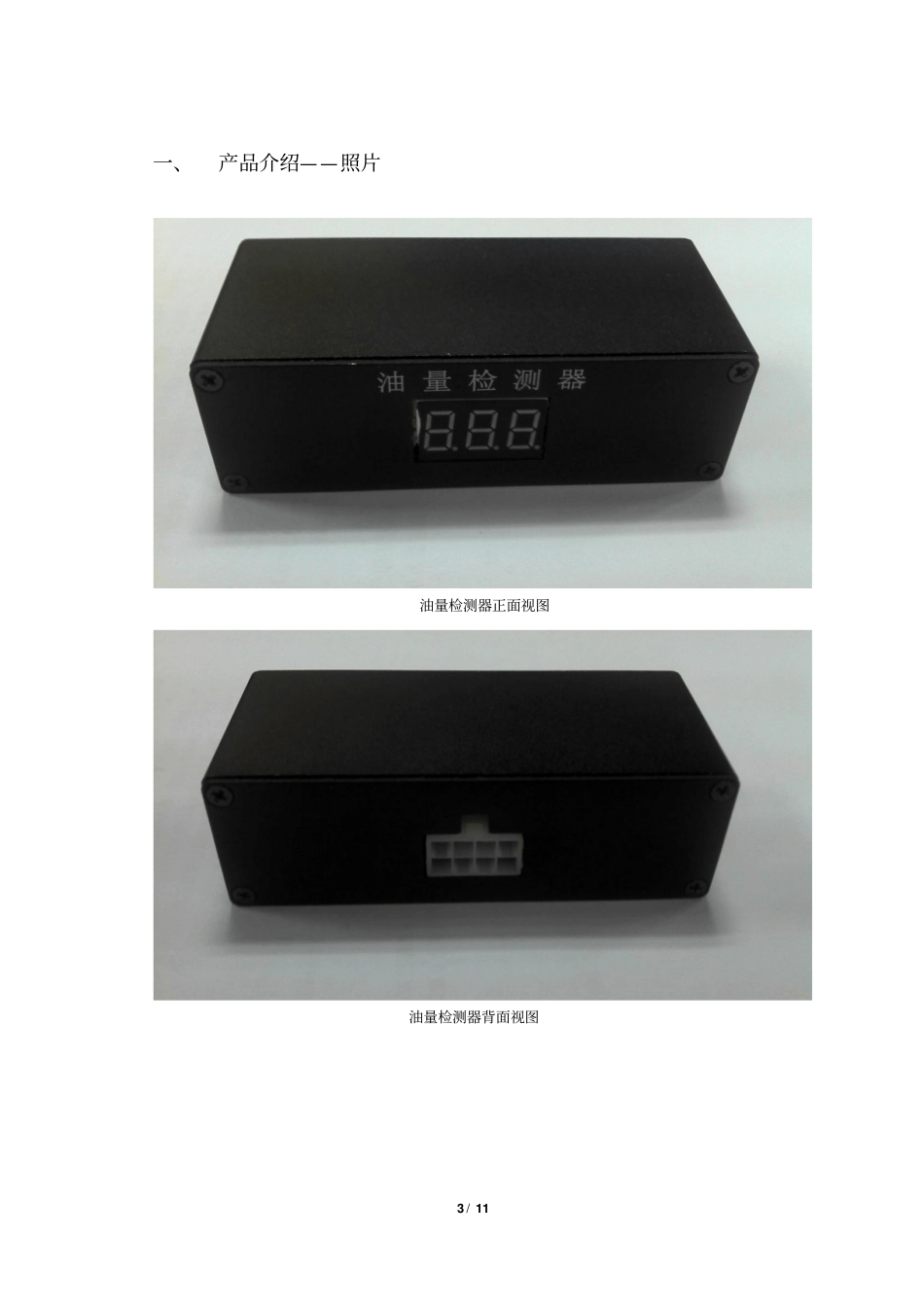

油量检测器说明书20111221_第3页
3/11
1 / 11油量检测器使用手册深圳有为信息技术发展有限公司2 / 11目录一、产品介绍——照片........................................................ 3 二、产品主要功能............................................................. 4 三、产品安装方法............................................................. 5 1、安装前检查确认. ....................................................... 5 2、安装步骤 . ............................................................. 6 四、远程平台设置及使用...................................................... 10 1、建立中心平台油量数据. ................................................ 10 2、开启中心平台实时显示. ................................................ 11 3、历史油量数据分析. .................................................... 12 3 / 11一、产品介绍——照片油量检测器正面视图油量检测器背面视图4 / 11二、主要功能数字显示油箱实时油量。通过与终端通讯,将实时油量上传给中心平台——管理车辆油量偷油报警、加油统计功能油量检测器安装电缆5 / 11三、产品安装方法整体安装框架图油量安装电缆线各线使用详情:油量检测器安装电缆线8PIN 连接器4PIN 口黄色线组橙色线组三通线(只是调试用 )使用情况接 油 量 检 测器 8PIN 调试时接三通线;安装后使用接终端 4PIN 黄色线接油浮 子 信 号线,黑线接地橙色线接油表信号线,黑线接地接手柄公头, 另外 二 头 分 别 接车载终端、 油耗检测器的 4PIN 1. 安装前检查确认在安装之前先记录油表指示刻度值,例如50% (用于安装后与油耗检测器显示的刻度比对)1) 确认原车油量检测系统是否正常工作;车辆ACC 状态 ON 时,原车油量检测系统会工作,指示当前油量,请记录当前油量值。2) 确认油浮子是可变电阻式;断开车辆电源,用万用表的电阻档测量油浮子信号线是否有正常电阻(一般情况下阻值在5-500 欧姆间 ),有少部分车使用电压式油浮子,该车不适宜安装本设备。(经验丰富情况下此步可省略)3) 若原车油量检测系统无法正常工作;a)检查油表连接线:信号线、地线、电源线没有出现短路、开路或与其他线短接等问题。b)油表损坏: 断开油表信号线, 用可调电阻串联信号线搭铁,调节可调电阻时,油表应该可以正常指示,若不能,则油表...
