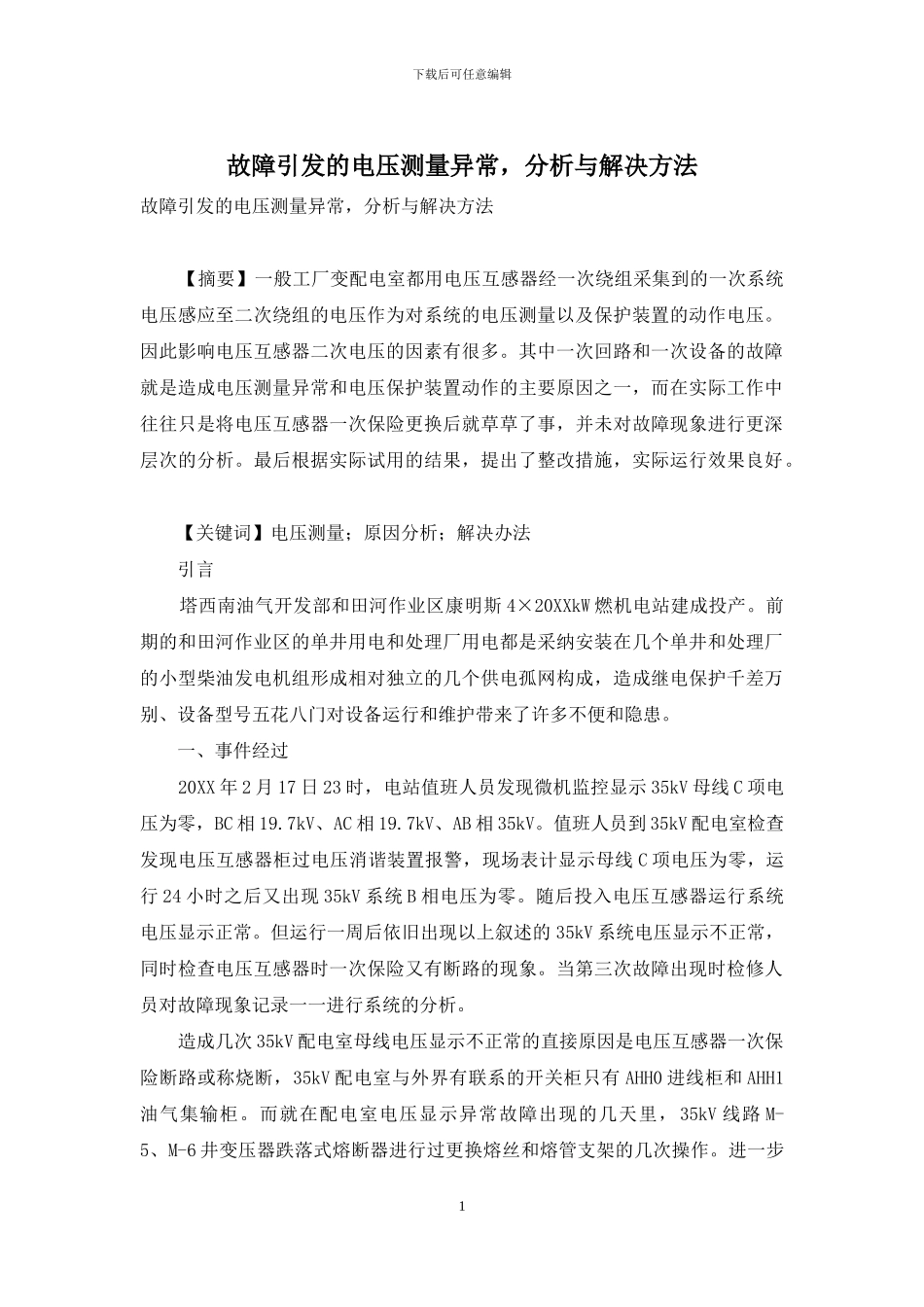

故障引发的电压测量异常-分析与解决方法

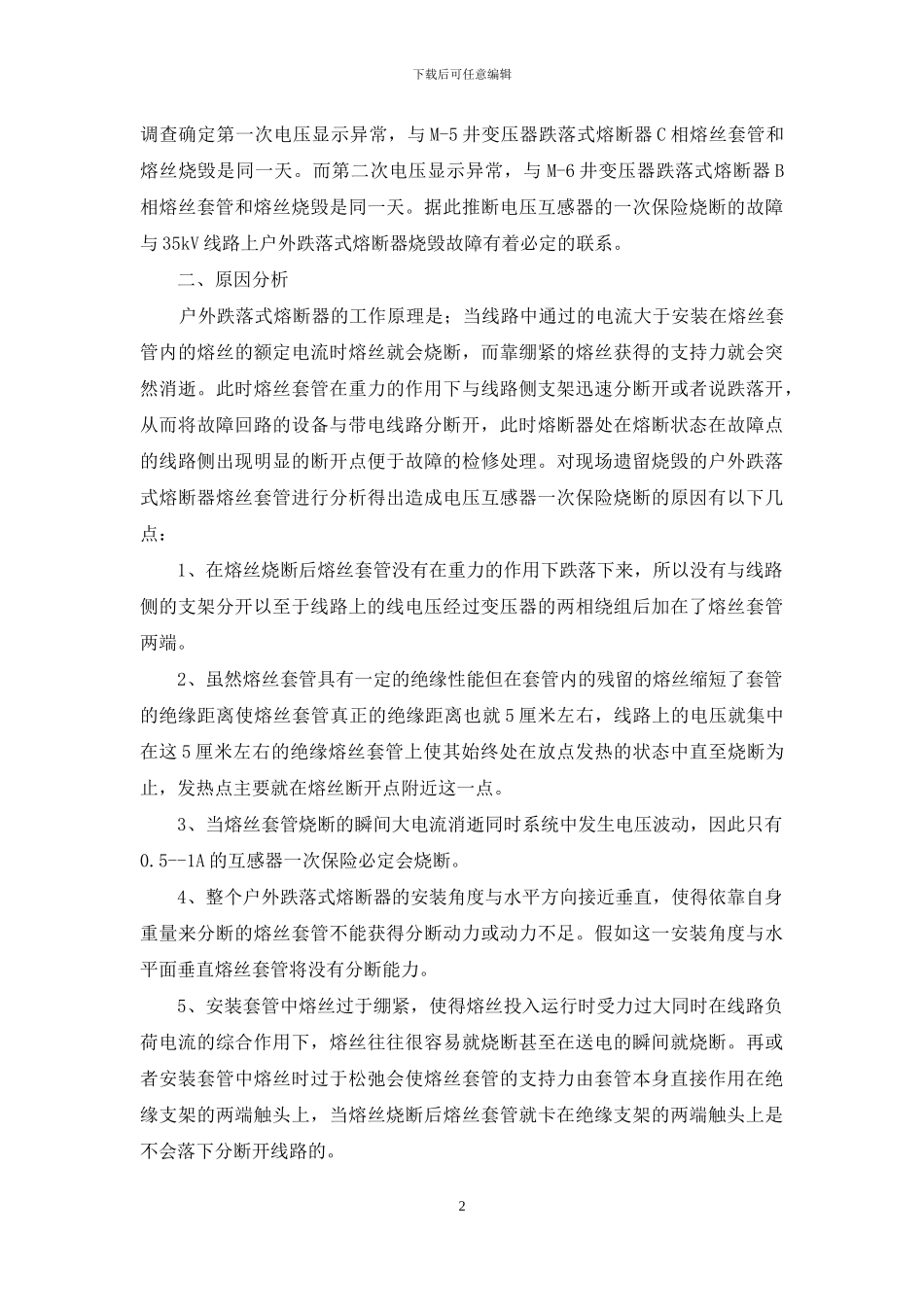

下载后可任意编辑故障引发的电压测量异常，分析与解决方法故障引发的电压测量异常，分析与解决方法 【摘要】一般工厂变配电室都用电压互感器经一次绕组采集到的一次系统电压感应至二次绕组的电压作为对系统的电压测量以及保护装置的动作电压。因此影响电压互感器二次电压的因素有很多。其中一次回路和一次设备的故障就是造成电压测量异常和电压保护装置动作的主要原因之一，而在实际工作中往往只是将电压互感器一次保险更换后就草草了事，并未对故障现象进行更深层次的分析。最后根据实际试用的结果，提出了整改措施，实际运行效果良好。 【关键词】电压测量；原因分析；解决办法 引言 塔西南油气开发部和田河作业区康明斯 4×20XXkW 燃机电站建成投产。前期的和田河作业区的单井用电和处理厂用电都是采纳安装在几个单井和处理厂的小型柴油发电机组形成相对独立的几个供电孤网构成，造成继电保护千差万别、设备型号五花八门对设备运行和维护带来了许多不便和隐患。 一、事件经过 20XX 年 2 月 17 日 23 时，电站值班人员发现微机监控显示 35kV 母线 C 项电压为零，BC 相 19.7kV、AC 相 19.7kV、AB 相 35kV。值班人员到 35kV 配电室检查发现电压互感器柜过电压消谐装置报警，现场表计显示母线 C 项电压为零，运行 24 小时之后又出现 35kV 系统 B 相电压为零。随后投入电压互感器运行系统电压显示正常。但运行一周后依旧出现以上叙述的 35kV 系统电压显示不正常，同时检查电压互感器时一次保险又有断路的现象。当第三次故障出现时检修人员对故障现象记录一一进行系统的分析。 造成几次 35kV 配电室母线电压显示不正常的直接原因是电压互感器一次保险断路或称烧断，35kV 配电室与外界有联系的开关柜只有 AHH0 进线柜和 AHH1油气集输柜。而就在配电室电压显示异常故障出现的几天里，35kV 线路 M-5、M-6 井变压器跌落式熔断器进行过更换熔丝和熔管支架的几次操作。进一步1下载后可任意编辑调查确定第一次电压显示异常，与 M-5 井变压器跌落式熔断器 C 相熔丝套管和熔丝烧毁是同一天。而第二次电压显示异常，与 M-6 井变压器跌落式熔断器 B相熔丝套管和熔丝烧毁是同一天。据此推断电压互感器的一次保险烧断的故障与 35kV 线路上户外跌落式熔断器烧毁故障有着必定的联系。 二、原因分析 户外跌落式熔断器的工作原理是；当线路中通过的电流大于安装在熔丝套管内的熔丝的额定电流时熔丝就会烧断...
