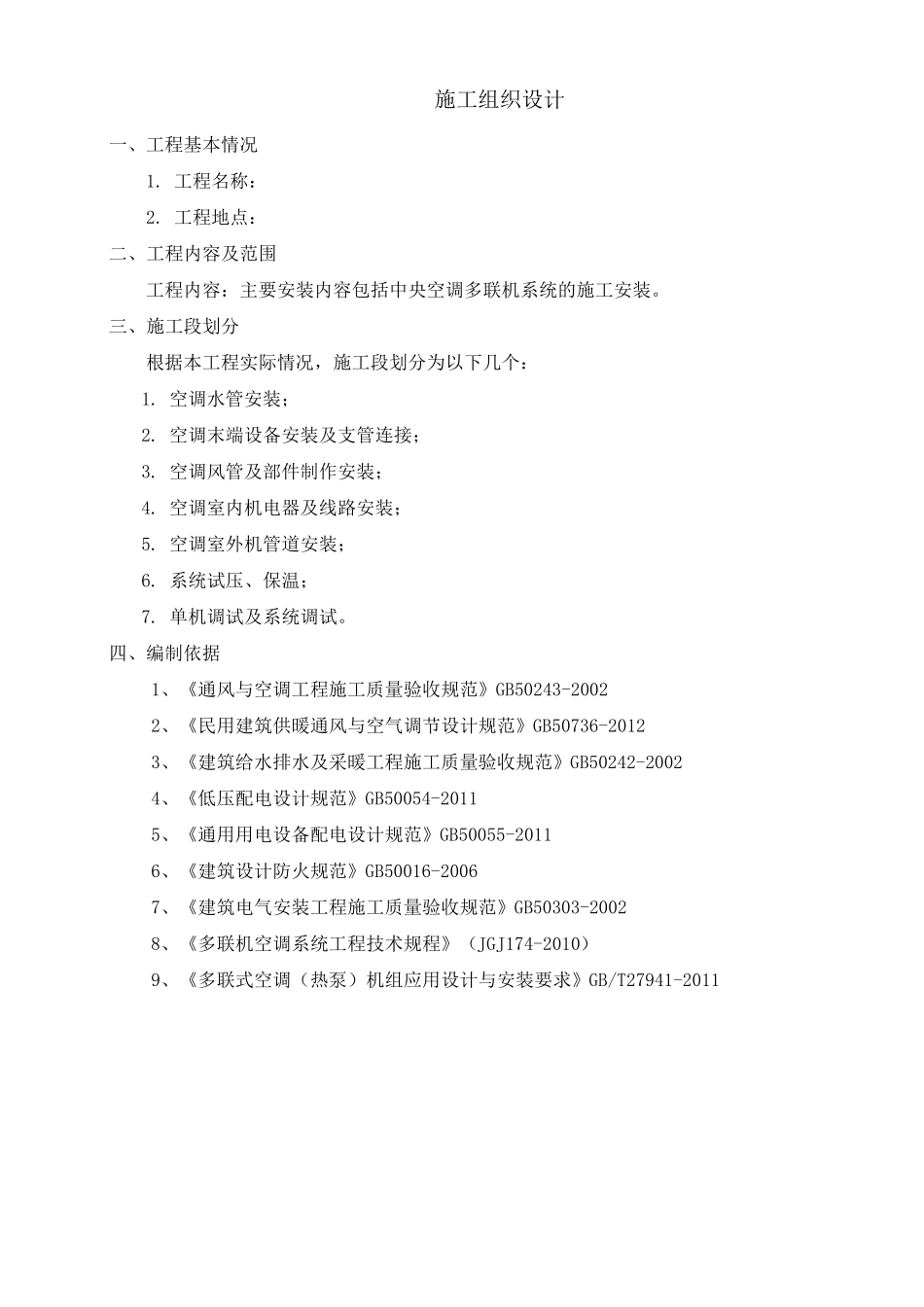

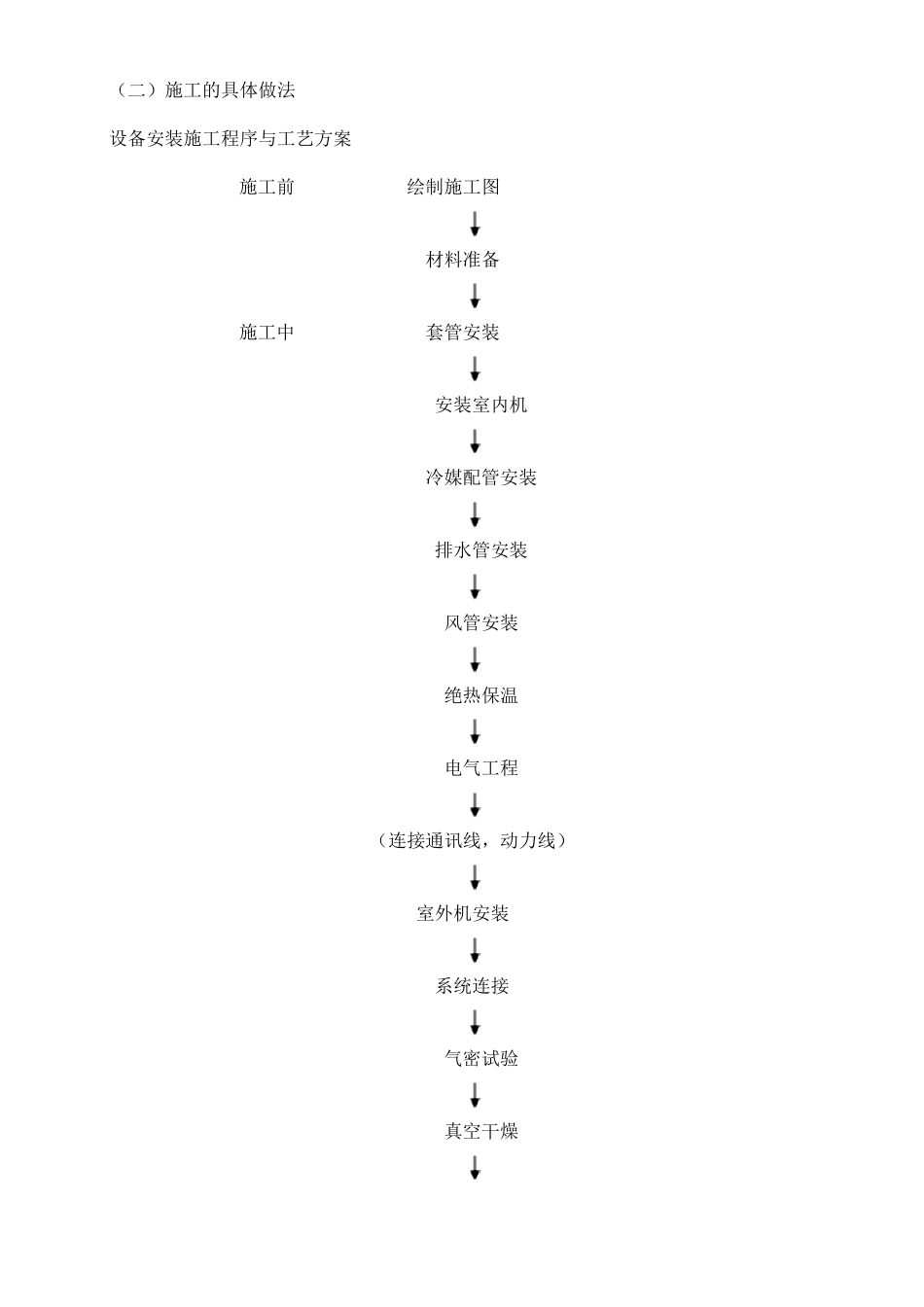

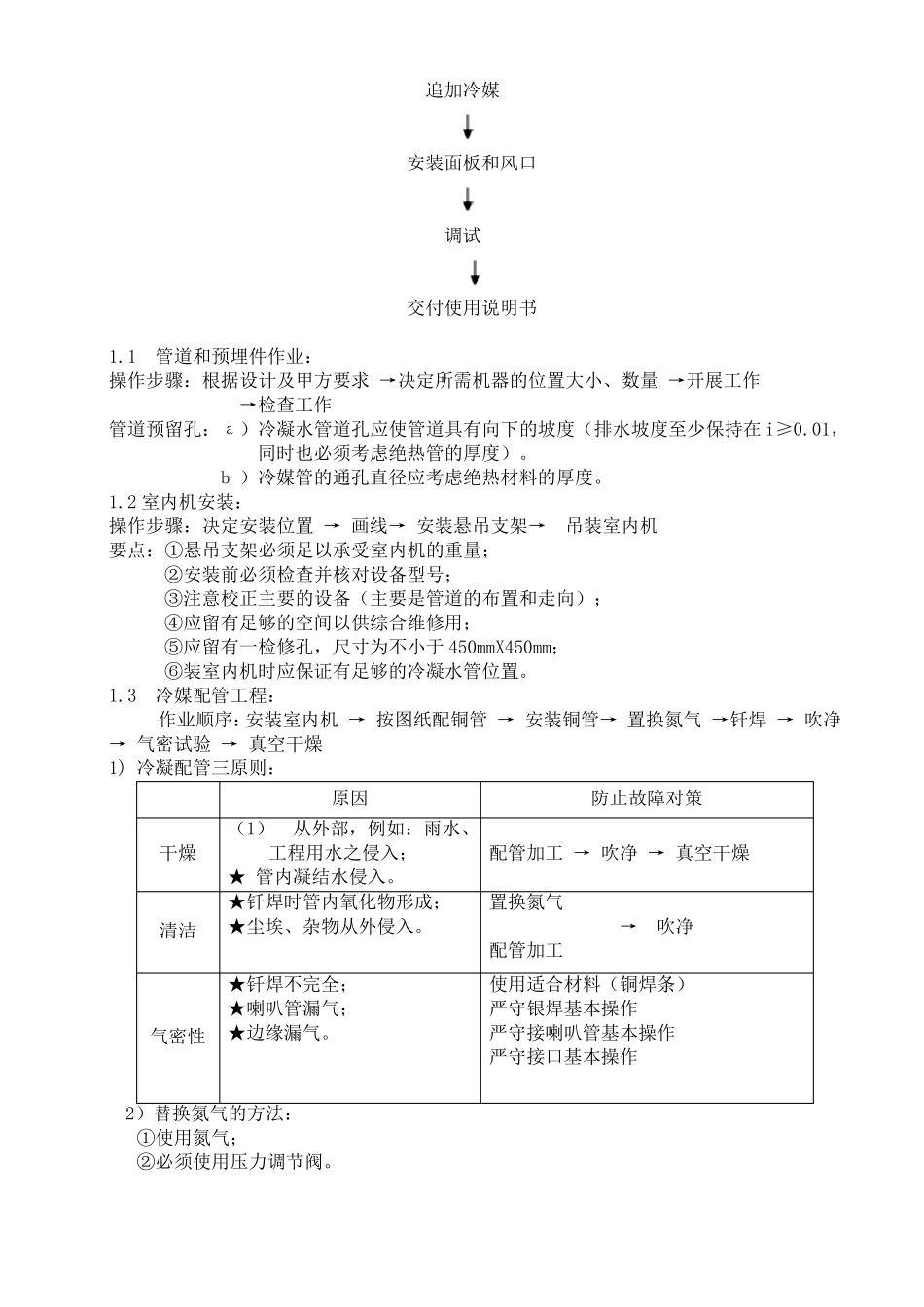

施工组织设计 一、工程基本情况 1. 工程名称： 2. 工程地点： 二、工程内容及范围 工程内容：主要安装内容包括中央空调多联机系统的施工安装。 三、施工段划分 根据本工程实际情况，施工段划分为以下几个： 1. 空调水管安装； 2. 空调末端设备安装及支管连接； 3. 空调风管及部件制作安装； 4. 空调室内机电器及线路安装； 5. 空调室外机管道安装； 6. 系统试压、保温； 7. 单机调试及系统调试。 四、编制依据 1、《通风与空调工程施工质量验收规范》GB50243-2002 2、《民用建筑供暖通风与空气调节设计规范》GB50736-2012 3、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 4、《低压配电设计规范》GB50054-2011 5、《通用用电设备配电设计规范》GB50055-2011 6、《建筑设计防火规范》GB50016-2006 7、《建筑电气安装工程施工质量验收规范》GB50303-2002 8、《多联机空调系统工程技术规程》（JGJ174-2010） 9、《多联式空调（热泵）机组应用设计与安装要求》GB/T27941-2011 （二）施工的具体做法 设备安装施工程序与工艺方案 施工前 绘制施工图 材料准备 施工中 套管安装 安装室内机 冷媒配管安装 排水管安装 风管安装 绝热保温 电气工程 （连接通讯线，动力线） 室外机安装 系统连接 气密试验 真空干燥 追加冷媒 安装面板和风口 调试 交付使用说明书 1.1 管道和预埋件作业： 操作步骤：根据设计及甲方要求 →决定所需机器的位置大小、数量 →开展工作 →检查工作 管道预留孔：а）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在 i≥0.01，同时也必须考虑绝热管的厚度）。 b ）冷媒管的通孔直径应考虑绝热材料的厚度。 1.2 室内机安装： 操作步骤：决定安装位置 → 画线→ 安装悬吊支架→ 吊装室内机 要点：①悬吊支架必须足以承受室内机的重量； ②安装前必须检查并核对设备型号； ③注意校正主要的设备（主要是管道的布置和走向）； ④应留有足够的空间以供综合维修用； ⑤应留有一检修孔，尺寸为不小于450mmX450mm； ⑥装室内机时应保证有足够的冷凝水管位置。 1.3 冷媒配管工程： 作业顺序：安装室内机 → 按图纸配铜管 → 安装铜管→ 置换氮气 →钎 焊 → 吹 净 → 气密 试验 → 真 空干 燥 1) 冷凝配管三 原 则 ： 原 因 防 止 故 障 对策 干 燥 （1） 从 外 部 ，例 如 ：雨 水、工程用水之...
