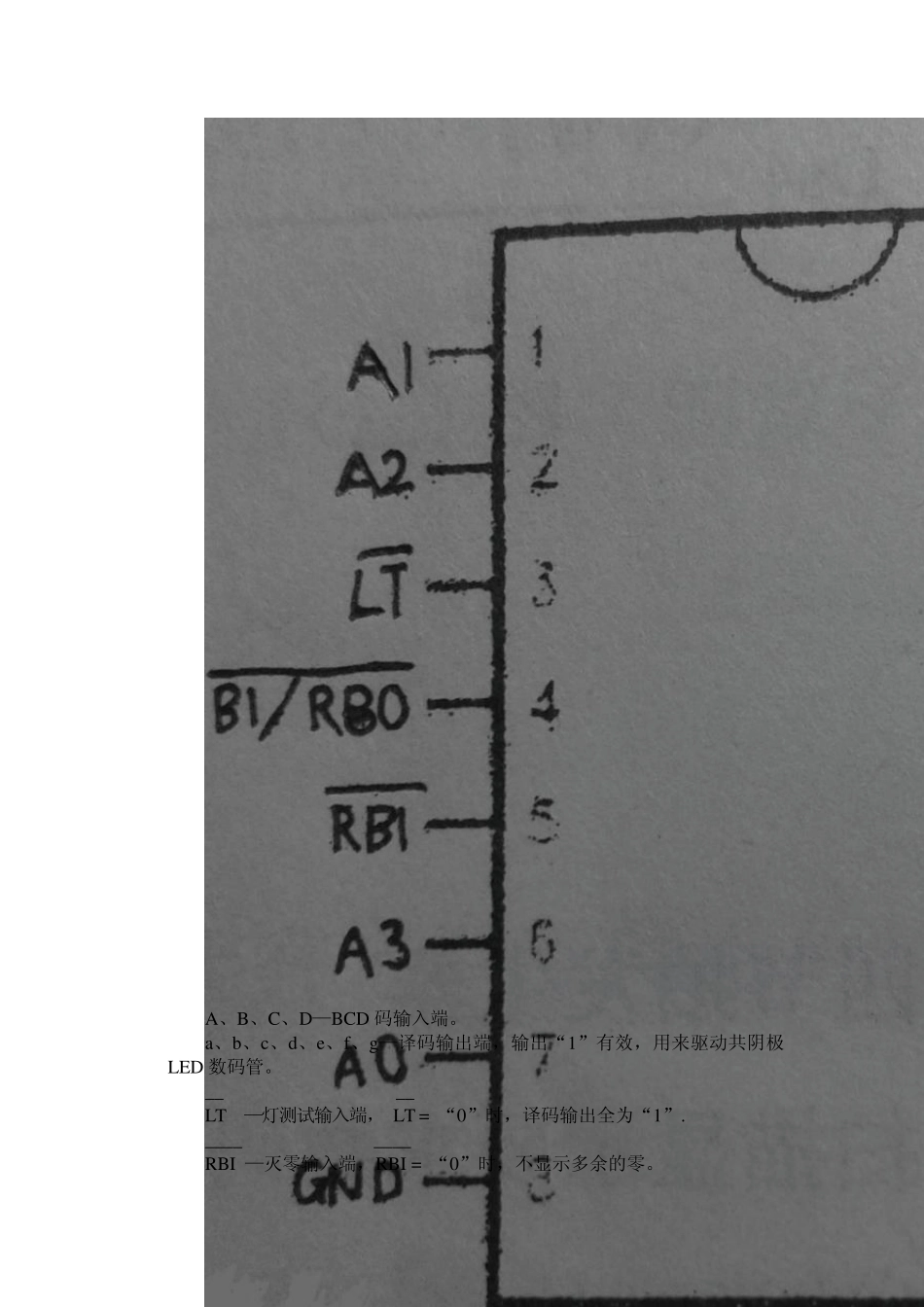

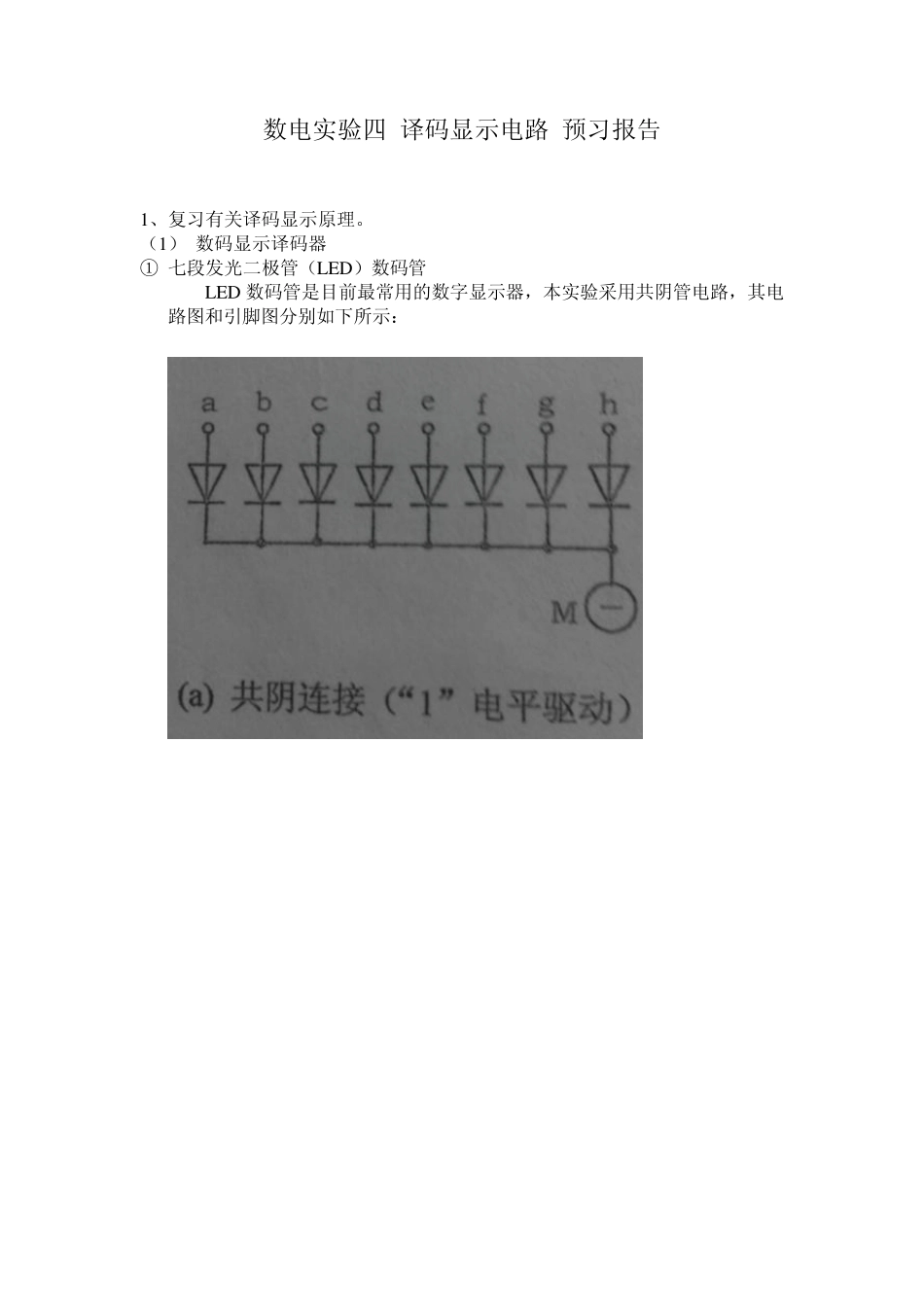

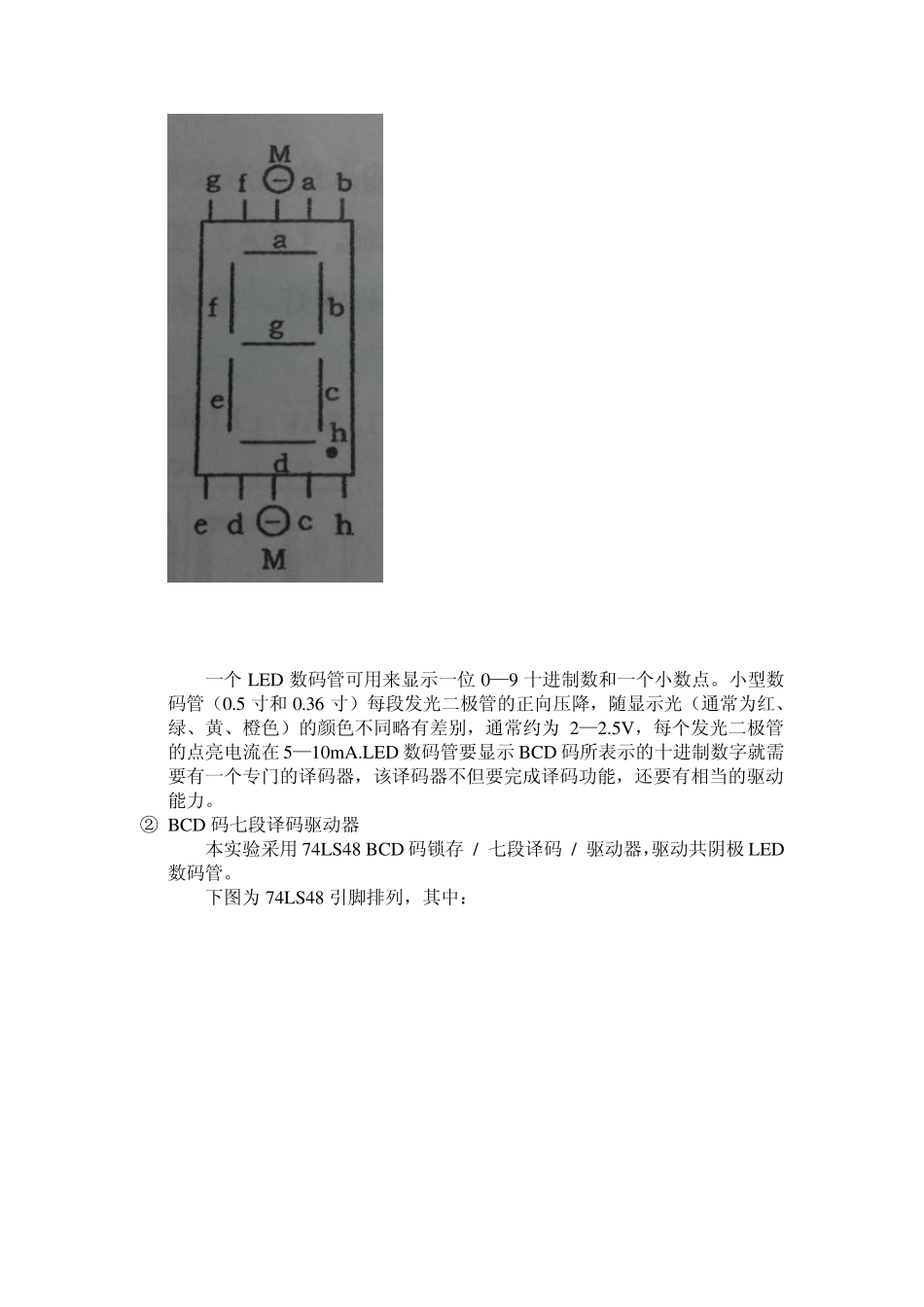

数电实验四 译码显示电路 预习报告 1、复习有关译码显示原理。 （1） 数码显示译码器 ① 七段发光二极管（LED）数码管 LED 数码管是目前最常用的数字显示器，本实验采用共阴管电路，其电路图和引脚图分别如下所示： 一个LED 数码管可用来显示一位0—9 十进制数和一个小数点。小型数码管（0.5 寸和 0.36 寸）每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为 2—2.5V，每个发光二极管的点亮电流在 5—10mA.LED 数码管要显示BCD 码所表示的十进制数字就需要有一个专门的译码器，该译码器不但要完成译码功能，还要有相当的驱动能力。 ② BCD 码七段译码驱动器 本实验采用74LS48 BCD 码锁存 / 七段译码 / 驱动器，驱动共阴极 LED数码管。 下图为 74LS48 引脚排列，其中： A、B、C、D—BCD 码输入端。 a、b、c、d、e、f、g —译码输出端，输出“1”有效，用来驱动共阴极LED 数码管。 __ __ LT —灯测试输入端， LT = “0”时，译码输出全为“1”. ____ ____ RBI —灭零输入端，RBI = “0”时，不显示多余的零。 _______ BI/RBO —作为输入使用时，灭灯输入控制端；作为输出端使用时，灭零输出端。 （2）扫描式显示 对多位数字显示采用扫描式显示可以节电，这一点在某些场合很重要。对于某些系统输出的数据，应用扫描式译码显示，可使电路大为简化。有些系统，比如计算机，某些 A/D 转换器，是以这样的形式输出数据的：由选通信号控制多路开关，先后送出（由高位到低位或由低位到高位）一位十进制的 BCD 码，如下图所示： 图中的 Ds称为选通信号，并假定系统按先高位后低位的顺序送出数据，当 Ds1 为高电平时送出千位数，Ds2 为高电平时送出百位数，依此类推。一般 Ds的高电平相邻之间有一定的间隔，选通信号可用节拍发生器产生。 扫描显示时，要求扫描频率要够高，利用视觉暂留效应就可以看到所有位都稳定地亮着。如果扫描频率太低将会看到数字一闪一闪。 下图为这种系统的译码扫描显示的原理图： 图中各片LED（共阴）的发光段并连接至译码器的相应端，把数据输入的相应权端与系统输出端相连，把各位选通端反相后接相应LED 的公共端。f(A)使数据输入是伪码（8421BCD 中的1010—1111）时使f(A)=0，伪码灭灯。接译码器的灭灯 IB 端，使不显示伪码。 （3）四节拍发生器 扫描显示要求数码管按先后顺序显示，这就要求如上图所示的选...
