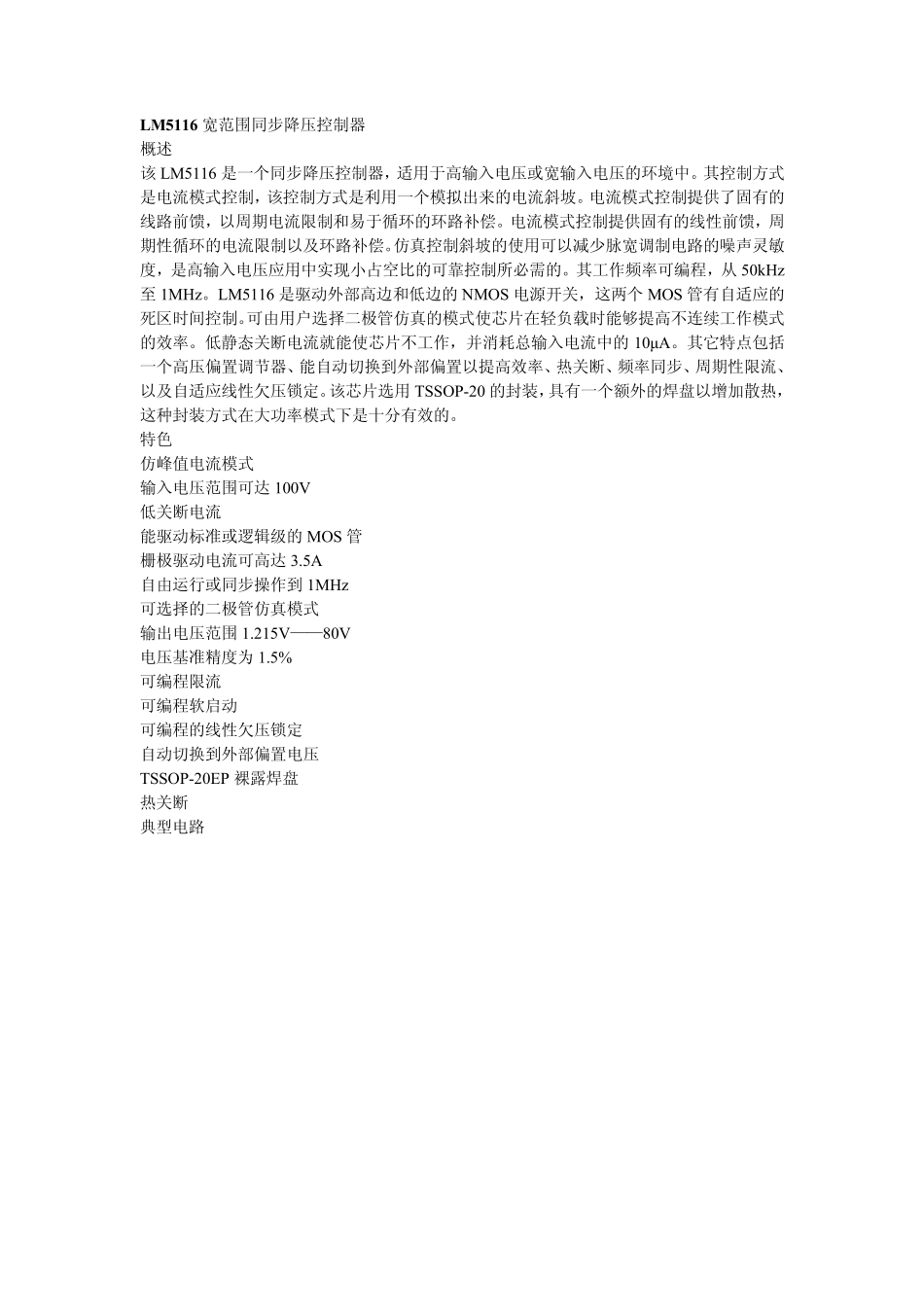

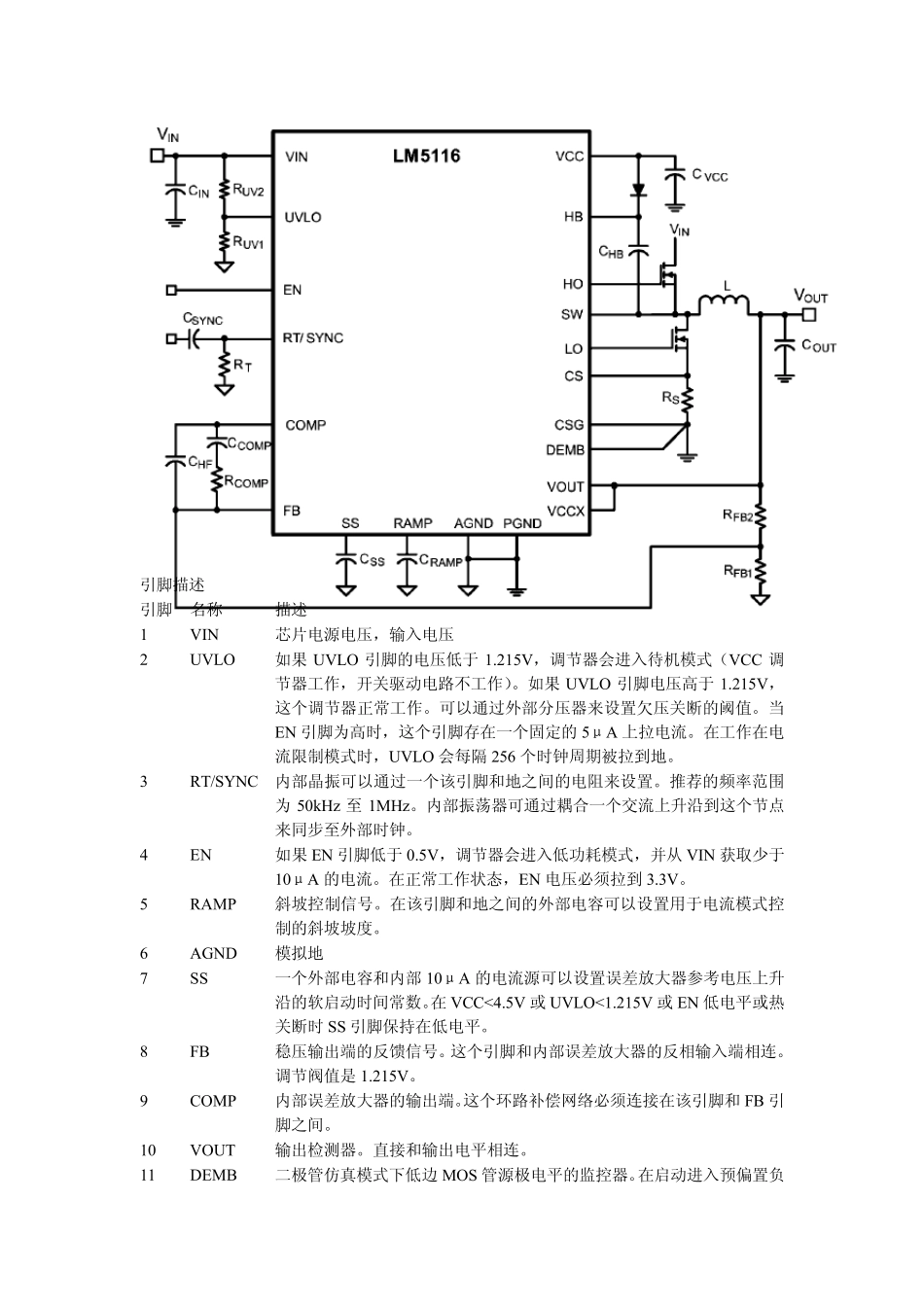

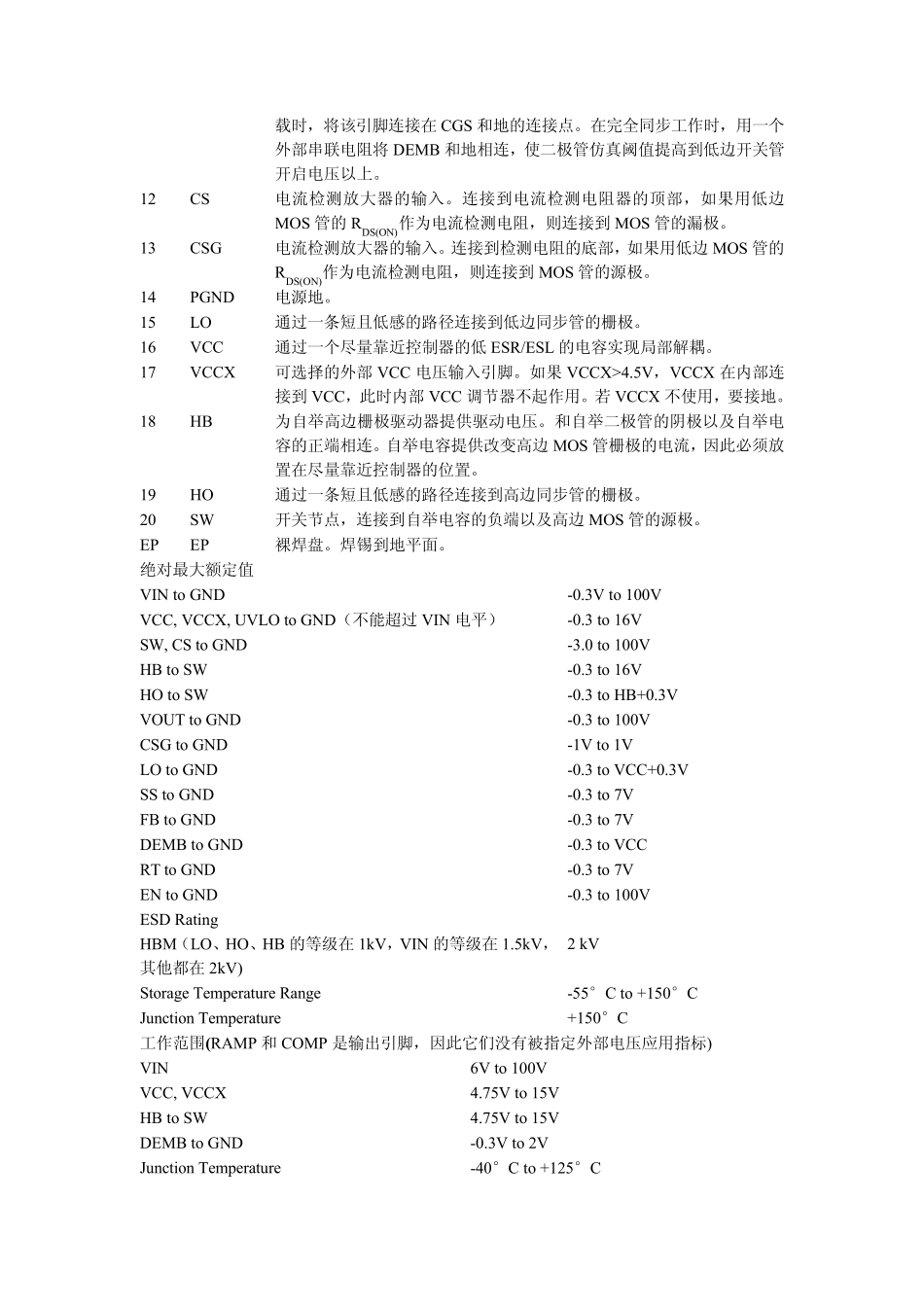

LM 5116 宽范围同步降压控制器 概述 该 LM5116 是一个同步降压控制器，适用于高输入电压或宽输入电压的环境中。其控制方式是电流模式控制，该控制方式是利用一个模拟出来的电流斜坡。电流模式控制提供了固有的线路前馈，以周期电流限制和易于循环的环路补偿。电流模式控制提供固有的线性前馈，周期性循环的电流限制以及环路补偿。仿真控制斜坡的使用可以减少脉宽调制电路的噪声灵敏度，是高输入电压应用中实现小占空比的可靠控制所必需的。其工作频率可编程，从 50kHz至 1MHz。LM5116 是驱动外部高边和低边的 NMOS 电源开关，这两个 MOS 管有自适应的死区时间控制。可由用户选择二极管仿真的模式使芯片在轻负载时能够提高不连续工作模式的效率。低静态关断电流就能使芯片不工作，并消耗总输入电流中的 10μA。其它特点包括一个高压偏置调节器、能自动切换到外部偏置以提高效率、热关断、频率同步、周期性限流、以及自适应线性欠压锁定。该芯片选用 TSSOP-20 的封装，具有一个额外的焊盘以增加散热，这种封装方式在大功率模式下是十分有效的。 特色 仿峰值电流模式 输入电压范围可达 100V 低关断电流 能驱动标准或逻辑级的 MOS 管 栅极驱动电流可高达 3.5A 自由运行或同步操作到 1MHz 可选择的二极管仿真模式 输出电压范围 1.215V——80V 电压基准精度为 1.5% 可编程限流 可编程软启动 可编程的线性欠压锁定 自动切换到外部偏置电压 TSSOP-20EP 裸露焊盘 热关断 典型电路 引脚描述 引脚 名称 描述 1 VIN 芯片电源电压，输入电压 2 UVLO 如果UVLO 引脚的电压低于1.215V，调节器会进入待机模式（VCC 调节器工作，开关驱动电路不工作）。如果UVLO 引脚电压高于1.215V，这个调节器正常工作。可以通过外部分压器来设置欠压关断的阈值。当EN 引脚为高时，这个引脚存在一个固定的5μA 上拉电流。在工作在电流限制模式时，UVLO 会每隔256 个时钟周期被拉到地。 3 RT/SYNC 内部晶振可以通过一个该引脚和地之间的电阻来设置。推荐的频率范围为50kHz 至 1MHz。内部振荡器可通过耦合一个交流上升沿到这个节点来同步至外部时钟。 4 EN 如果EN 引脚低于0.5V，调节器会进入低功耗模式，并从 VIN 获取少于10μA 的电流。在正常工作状态，EN 电压必须拉到3.3V。 5 RAMP 斜坡控制信号。在该引脚和地之间的外部电容可以设置用于电流模式控制的斜坡坡度。 6 AGND 模拟地 7 SS 一个外部...
