交流接触器常见故障诊断处理

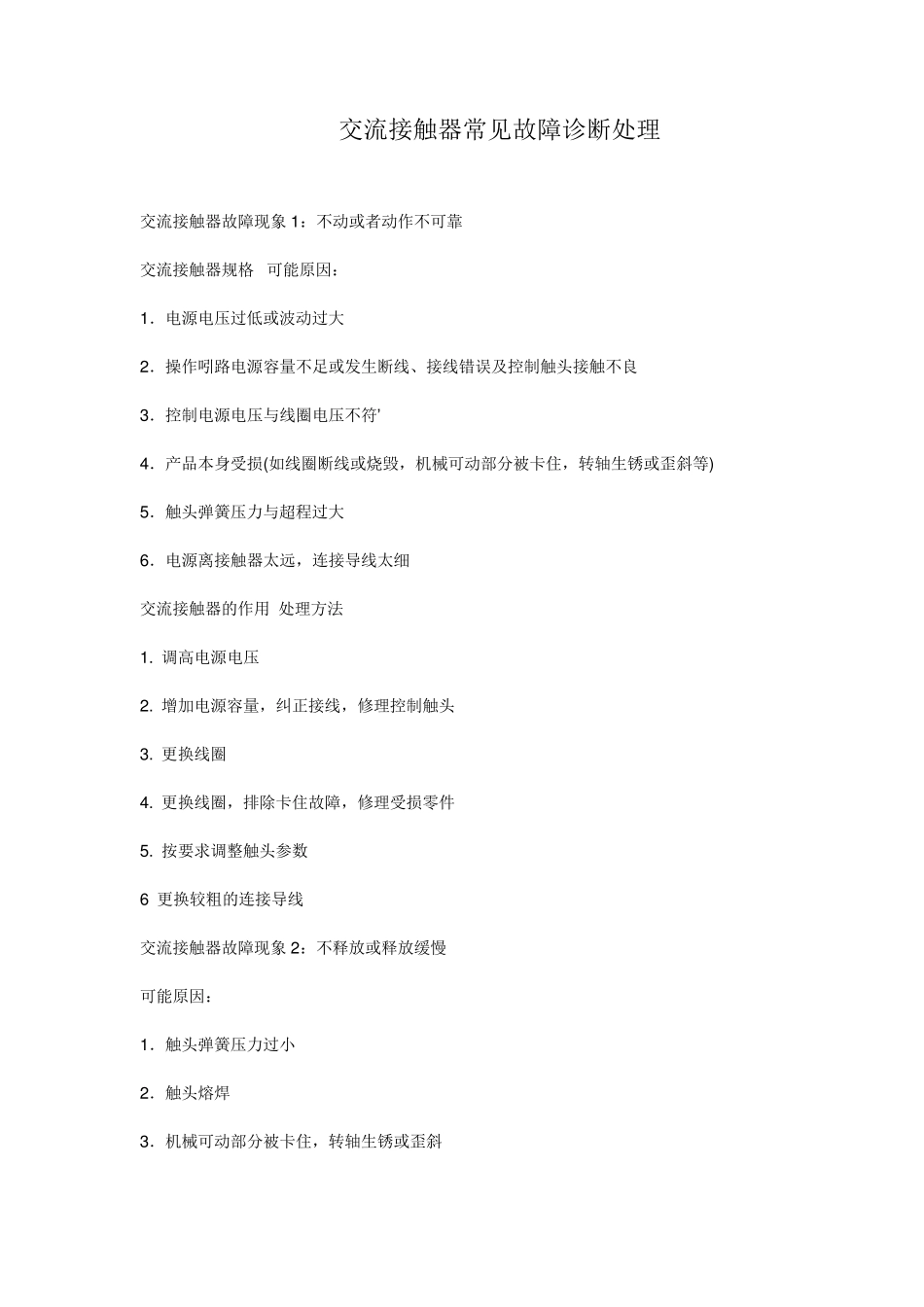

交流接触器常见故障诊断处理_第1页
1/6
交流接触器常见故障诊断处理_第2页
2/6

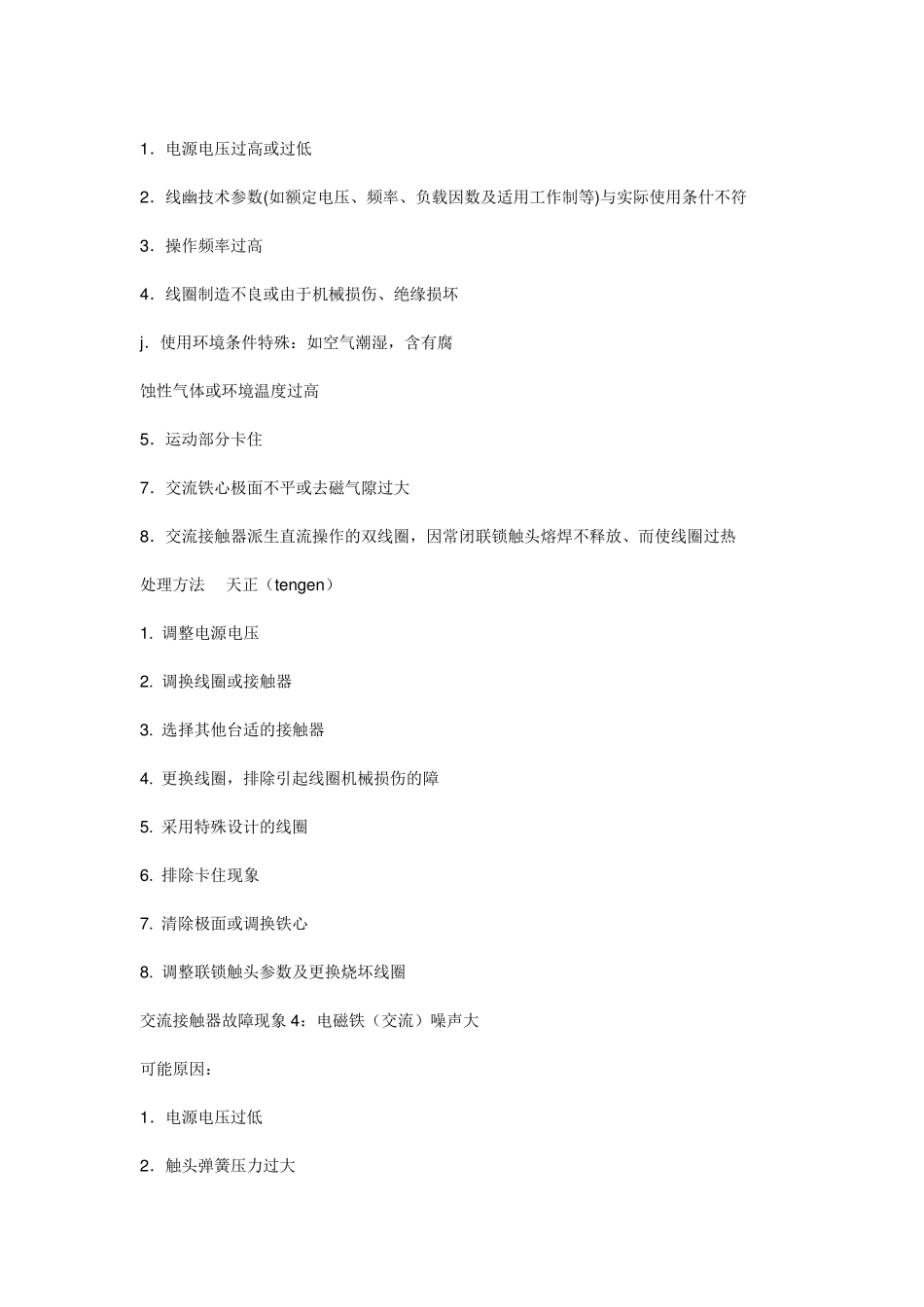

交流接触器常见故障诊断处理_第3页
3/6
交流接触器常见故障诊断处理 交流接触器故障现象1 :不动或者动作不可靠 交流接触器规格 可能原因: 1 .电源电压过低或波动过大 2 .操作吲路电源容量不足或发生断线、接线错误及控制触头接触不良 3 .控制电源电压与线圈电压不符’ 4 .产品本身受损(如线圈断线或烧毁,机械可动部分被卡住,转轴生锈或歪斜等) 5 .触头弹簧压力与超程过大 6 .电源离接触器太远,连接导线太细 交流接触器的作用 处理方法 1 . 调高电源电压 2 . 增加电源容量,纠正接线,修理控制触头 3 . 更换线圈 4 . 更换线圈,排除卡住故障,修理受损零件 5 . 按要求调整触头参数 6 更换较粗的连接导线 交流接触器故障现象2 :不释放或释放缓慢 可能原因: 1 .触头弹簧压力过小 2 .触头熔焊 3 .机械可动部分被卡住,转轴生锈或歪斜 4.反力弹簧损坏 5.铁心极面有油污或尘埃。, 6.E 形铁心,当寿命终了时,因为去磁气隙消失,剩磁增大,使铁心不释放 交流接触器接线 处理方法 1.调整触头参数 2.排除熔焊故障,修理或更换触头 3.排除卡住现象,修理受损零件 4.更换反力弹簧 5.清理铁心极面 6.更换铁心 交流接触器故障现象 3:线圈过热或烧损 可能原因: 1.电源电压过高或过低 2.线幽技术参数(如额定电压、频率、负载因数及适用工作制等)与实际使用条什不符 3.操作频率过高 4.线圈制造不良或由于机械损伤、绝缘损坏 j.使用环境条件特殊:如空气潮湿,含有腐 蚀性气体或环境温度过高 5.运动部分卡住 7.交流铁心极面不平或去磁气隙过大 8.交流接触器派生直流操作的双线圈,因常闭联锁触头熔焊不释放、而使线圈过热 处理方法 天正(tengen) 1. 调整电源电压 2. 调换线圈或接触器 3. 选择其他台适的接触器 4. 更换线圈,排除引起线圈机械损伤的障 5. 采用特殊设计的线圈 6. 排除卡住现象 7. 清除极面或调换铁心 8. 调整联锁触头参数及更换烧坏线圈 交流接触器故障现象 4:电磁铁(交流)噪声大 可能原因: 1.电源电压过低 2.触头弹簧压力过大 3 .磁系统歪斜或机械上卡住,使铁心小能 4 .极而生锈或因异物(如油垢、尘埃)粘铁心极而 5 .短路环断裂 5 .铁心极面磨损过度而不平 处理方法 1 . 提高操作回路电压 2 . 调整触头弹簧压力 3 . 排除机械卡住故障 4 . 清理铁心极而 5 . 调换铁心或短路环 6 . 更换铁心 交流接触器故障现象 5 :...
