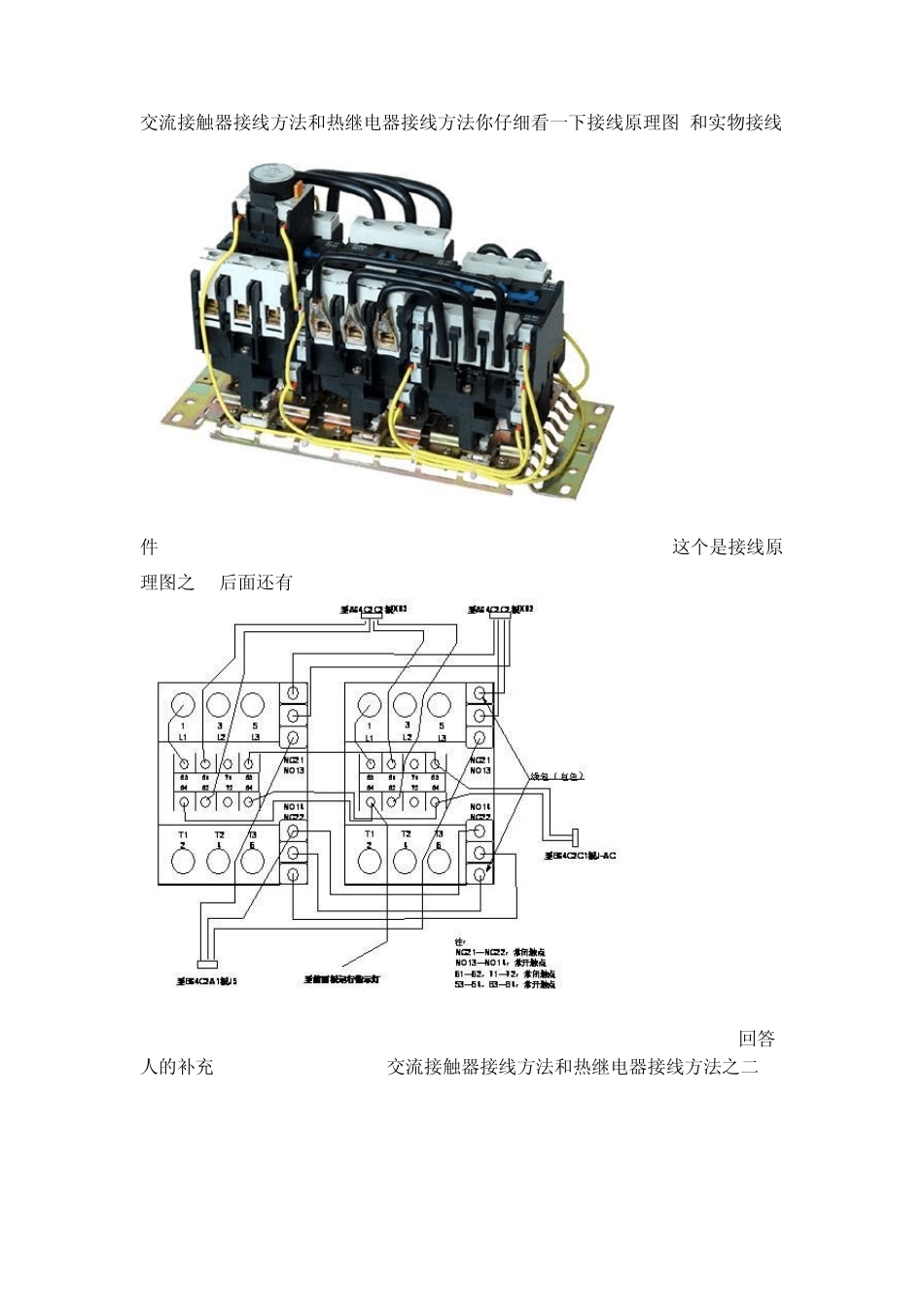

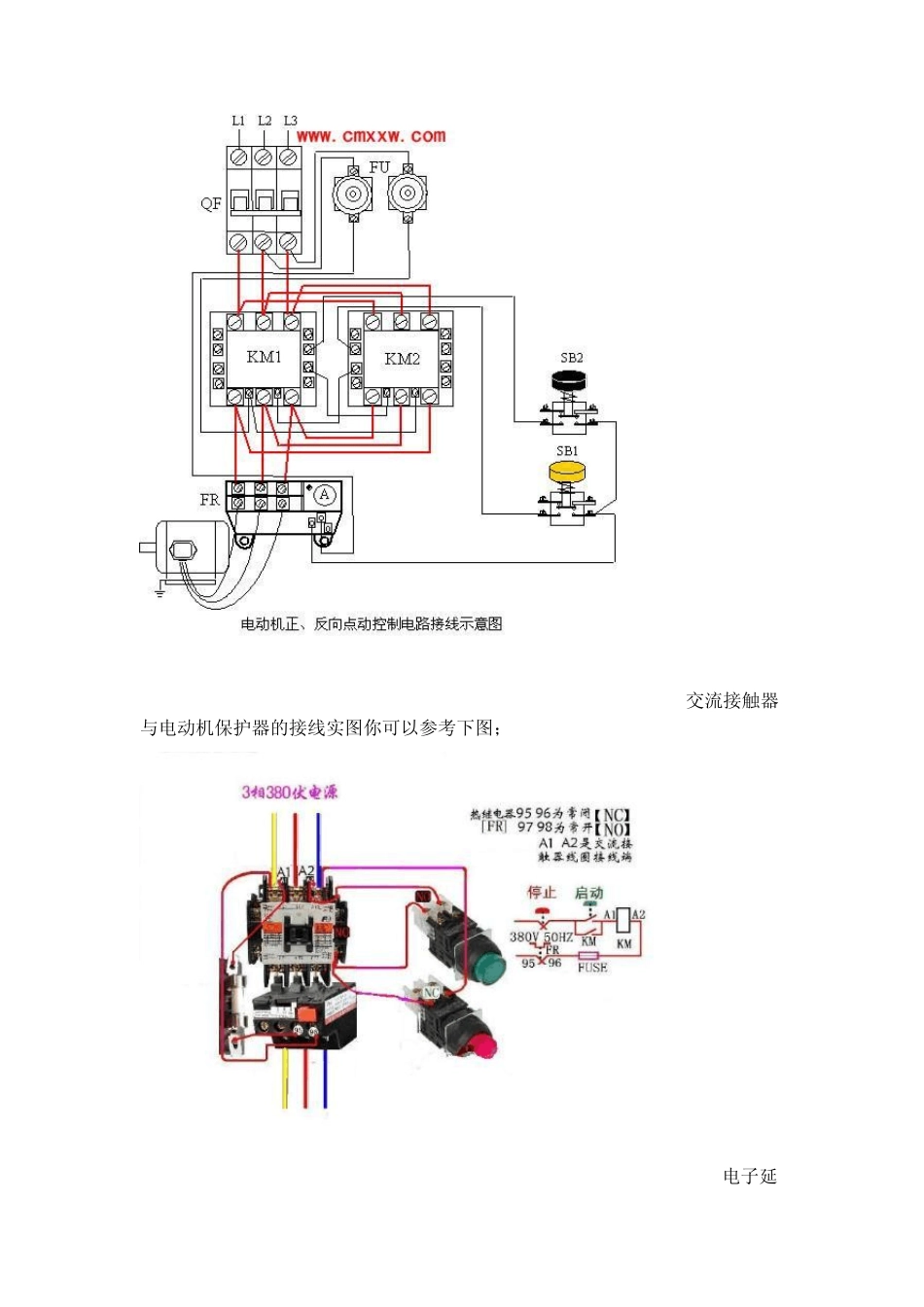

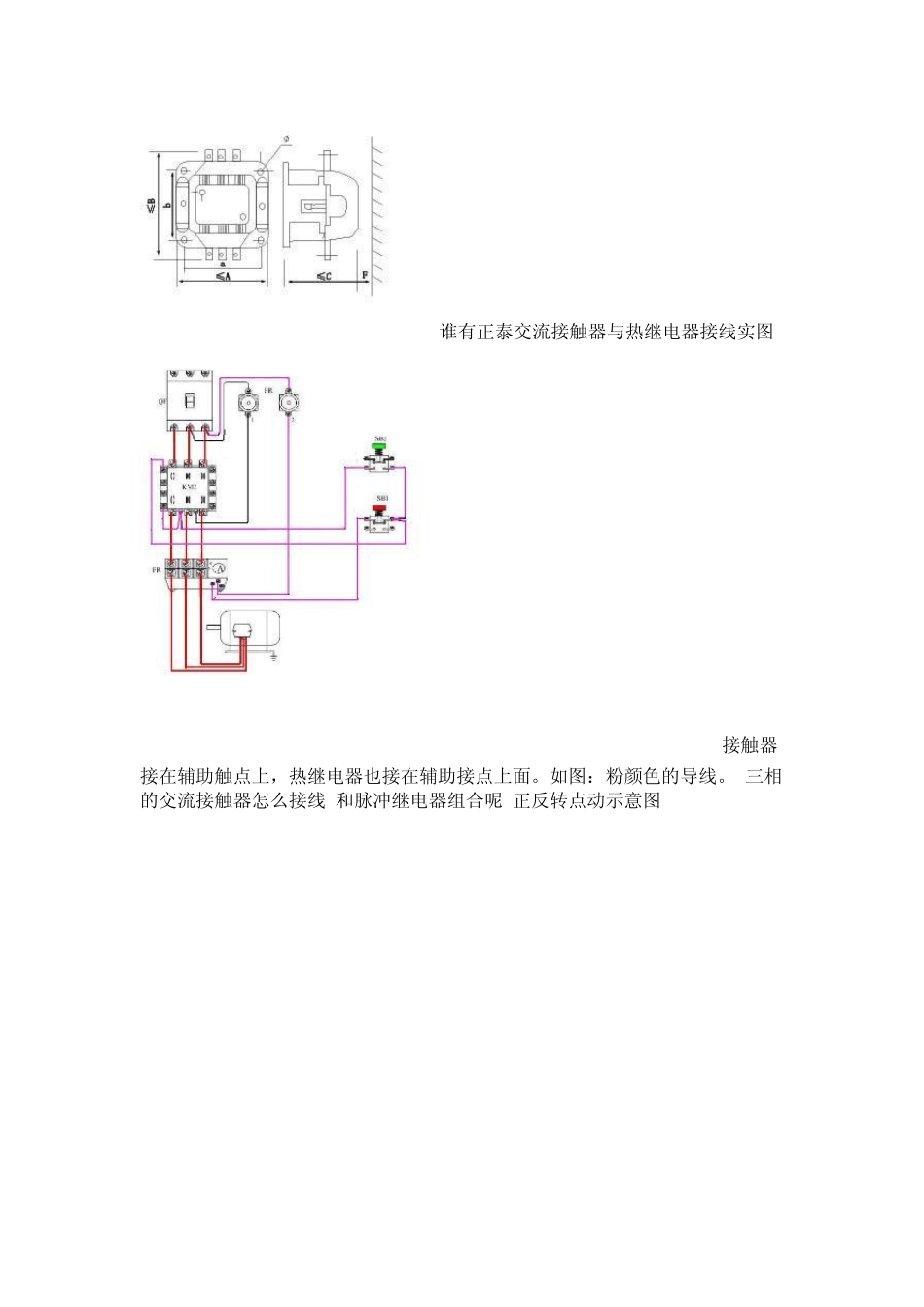

交流接触器接线方法和热继电器接线方法你仔细看一下接线原理图 和实物接线件这个是接线原理图之 1 后面还有 回答人的补充 2009-05-16 00:25交流接触器接线方法和热继电器接线方法之二 谁有正泰交流接触器与热继电器接线实图接触器接在辅助触点上，热继电器也接在辅助接点上面。如图：粉颜色的导线。 三相的交流接触器怎么接线?和脉冲继电器组合呢?正反转点动示意图 交流接触器与电动机保护器的接线实图你可以参考下图；电子延 时Y--△起动电路图哪里有啊 凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机，在启动时临时成星形，待电动机启动后接近额定转速时，在将定子绕组通过 Y－△降压启动装置接换成三角形运行，这种启动方法叫 Y－△降压启动。属于电动机降压启动的一种方式，由于启动时定子绕组的电压只有原运行电压的，启动力矩较小只有原力矩的，所以这种启动电路适用于轻载或空载启动的电动机。 线路分析如下： 1、合上空气开关 QF接通三相电源， 2、按下启动按钮 SB2，首先交流接触器 KM3线圈通电吸合，KM3的三对主触头将定子绕组尾端联在一起。KM3的辅助常开触点接通使交流接触器 KM1线圈通电吸合，KM1三对主常触头闭合接通电动机定子三相绕组的首端，，电动机在 Y接下低压启动。 3、随着电动机转速的升高，待接近额定转速时（或观察电流表接近额定电流时），按下运行按钮 SB3，此时BS3的常闭触点断开 KM3线圈的回路，KM3失电释放，常开主触头释放将三相绕组尾端连接打开，SB3的常开接点接通中间继电器 KA线圈通电吸合，KA的常闭接点断开 KM3电路（互锁），KM3的常开接点吸合，通过 SB2的常闭接点和 KM1常开互锁接点实现自保，同时通过 KM3常闭接点（互锁）使接触器 KM2线圈通电吸合，KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。完成了 Y－△接压启动的任务。 4、热继电器FR作为电动机的过载保护，热继电器FR的热元件接在三角形的里面，流过热继电器的电流是相电流，定值时应按电动机额定电流的计算。 5、KM2及KM3常闭触点构成互锁环节，保证了电动机Y－△接法不可能同时出现，避免发生将电源短路事故。 鼠笼式三相异步电动机Y－△降压手动控制接线示意图 安装注意事项 1、Y－△降压启动电路，只适用于△形接线，380V的鼠笼异步电动机。不可用于 Y形接线的电动机应为启动时已是Y形接线，电动机全压启动，当转入△形运行时，电动机绕组会应电压过高而烧毁。 2、接线...
