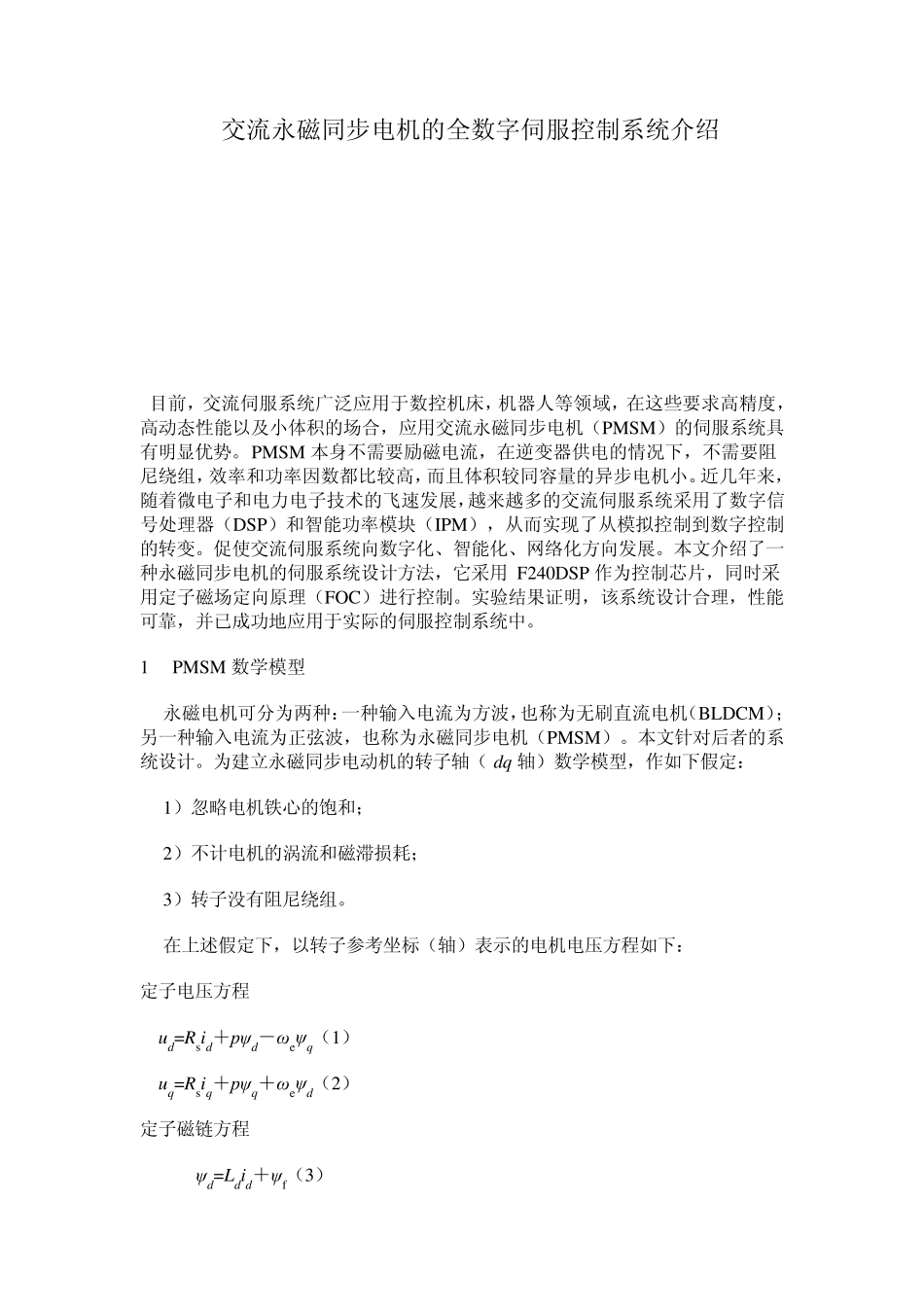

交流永磁同步电机的全数字伺服控制系统介绍_第1页
1/7

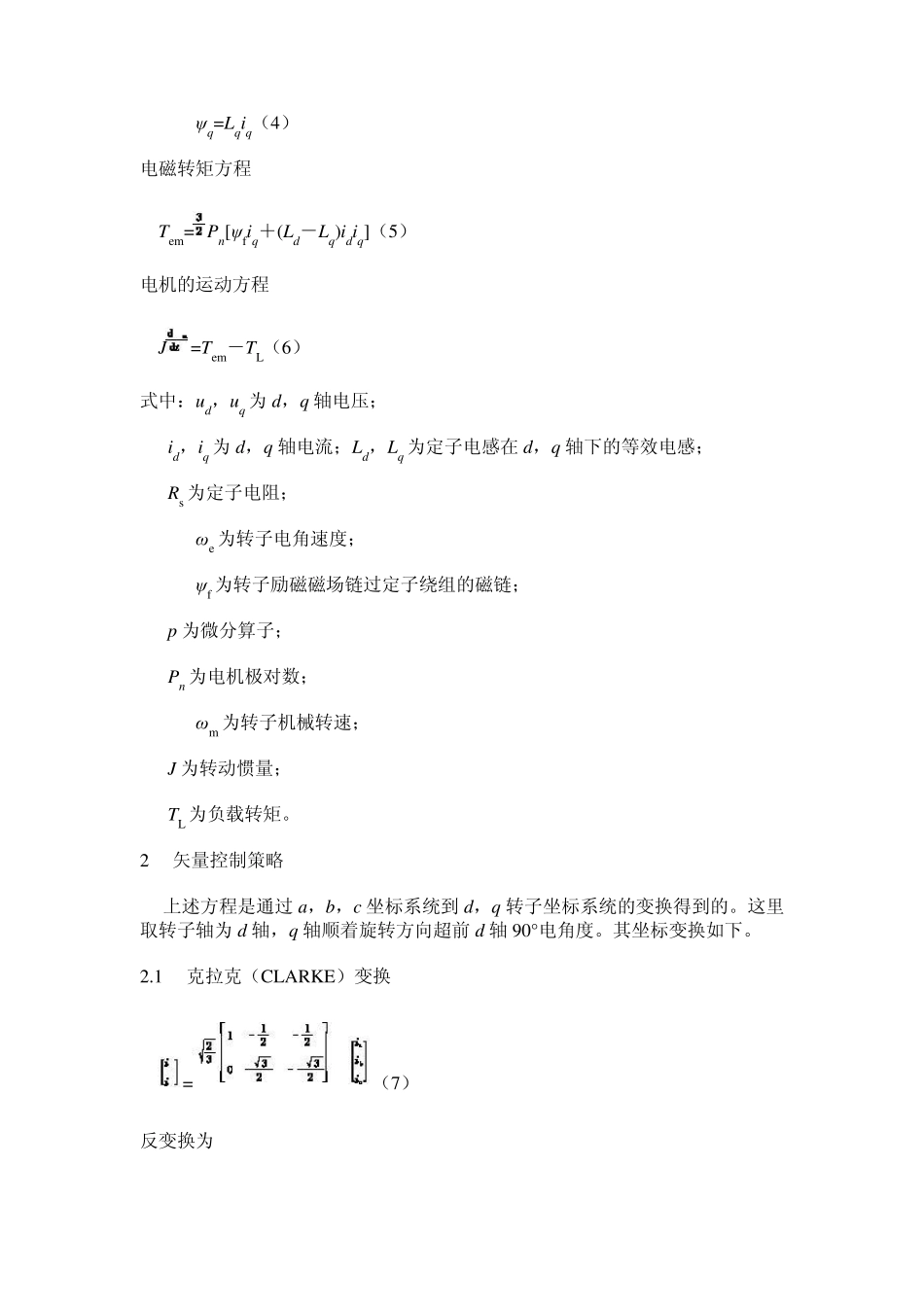

交流永磁同步电机的全数字伺服控制系统介绍_第2页
2/7

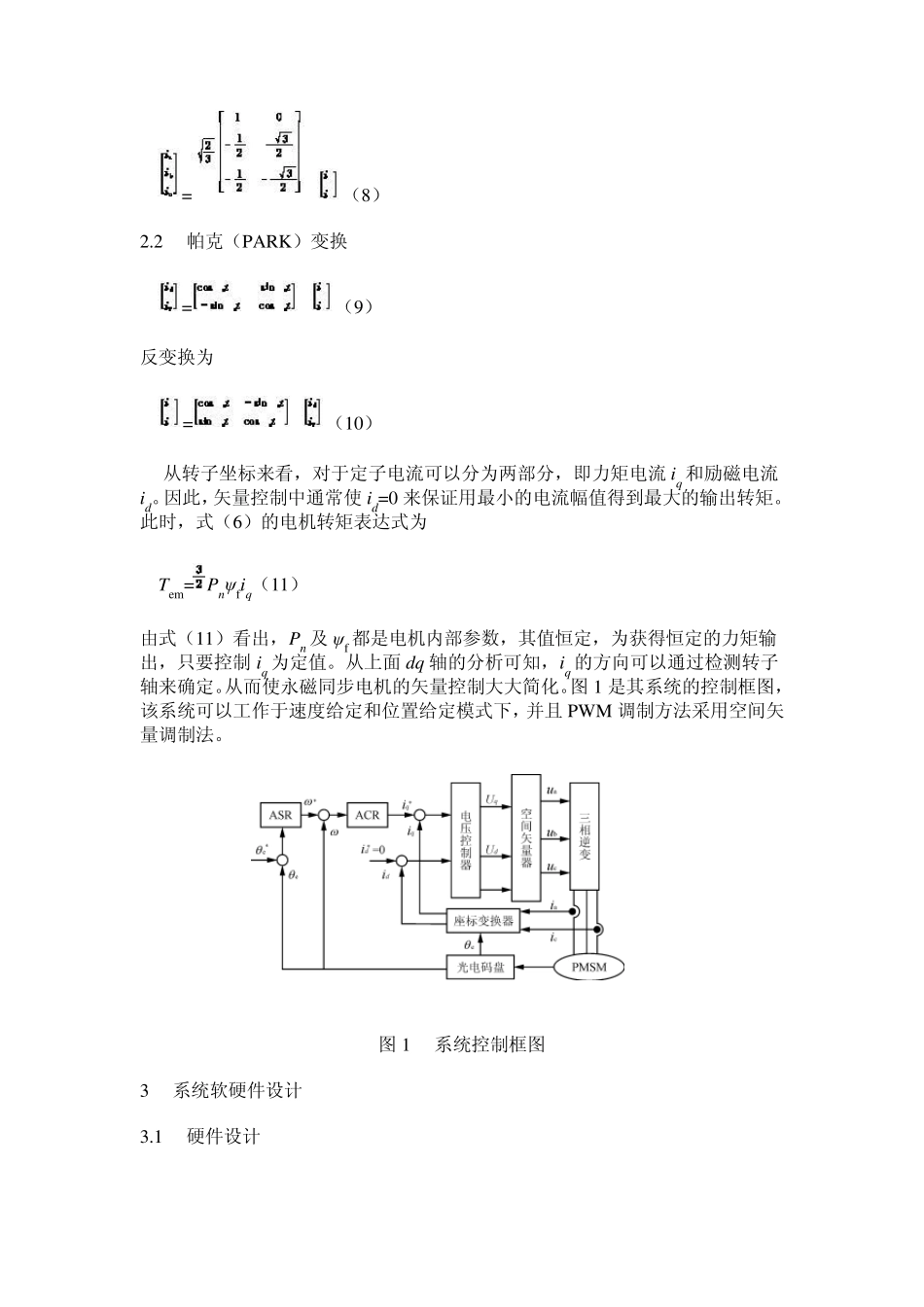

交流永磁同步电机的全数字伺服控制系统介绍_第3页
3/7
交流永磁同步电机的全数字伺服控制系统介绍 目前,交流伺服系统广泛应用于数控机床,机器人等领域,在这些要求高精度,高动态性能以及小体积的场合,应用交流永磁同步电机(PMSM)的伺服系统具有明显优势。PMSM 本身不需要励磁电流,在逆变器供电的情况下,不需要阻尼绕组,效率和功率因数都比较高,而且体积较同容量的异步电机小。近几年来,随着微电子和电力电子技术的飞速发展,越来越多的交流伺服系统采用了数字信号处理器(DSP)和智能功率模块(IPM),从而实现了从模拟控制到数字控制的转变。促使交流伺服系统向数字化、智能化、网络化方向发展。本文介绍了一种永磁同步电机的伺服系统设计方法,它采用F240DSP 作为控制芯片,同时采用定子磁场定向原理(FOC)进行控制。实验结果证明,该系统设计合理,性能可靠,并已成功地应用于实际的伺服控制系统中。 1 PMSM 数学模型 永磁电机可分为两种:一种输入电流为方波,也称为无刷直流电机(BLDCM);另一种输入电流为正弦波,也称为永磁同步电机(PMSM)。本文针对后者的系统设计。为建立永磁同步电动机的转子轴(dq 轴)数学模型,作如下假定: 1)忽略电机铁心的饱和; 2)不计电机的涡流和磁滞损耗; 3)转子没有阻尼绕组。 在上述假定下,以转子参考坐标(轴)表示的电机电压方程如下: 定子电压方程 u d=Rsid+pψd-ωeψq(1) u q =Rsiq +pψq +ωeψd(2) 定子磁链方程 ψd=Ldid+ψf(3) ψq =Lq iq (4) 电磁转矩方程 Tem= Pn [ψfiq +(Ld-Lq )idiq ](5) 电机的运动方程 J=Tem-TL(6) 式中:u d,u q 为d,q 轴电压; id,iq 为d,q 轴电流;Ld,Lq 为定子电感在d,q 轴下的等效电感; Rs 为定子电阻; ωe 为转子电角速度; ψf 为转子励磁磁场链过定子绕组的磁链; p 为微分算子; Pn 为电机极对数; ωm 为转子机械转速; J 为转动惯量; TL 为负载转矩。 2 矢量控制策略 上述方程是通过a,b,c 坐标系统到 d,q 转子坐标系统的变换得到的。这里取转子轴为d 轴,q 轴顺着旋转方向超前 d 轴90°电角度。其坐标变换如下。 2.1 克拉克(CLARKE)变换 =(7) 反变换为 =(8) 2.2 帕克(PARK)变换 =(9) 反变换为 =(10) 从转子坐标来看,对于定子电流可以分为两部分,即力矩电流iq 和励磁电流id。因此,矢量控制中通常使 id=0 来保证用最小的电流幅值得到最大的输出转矩。此时...
