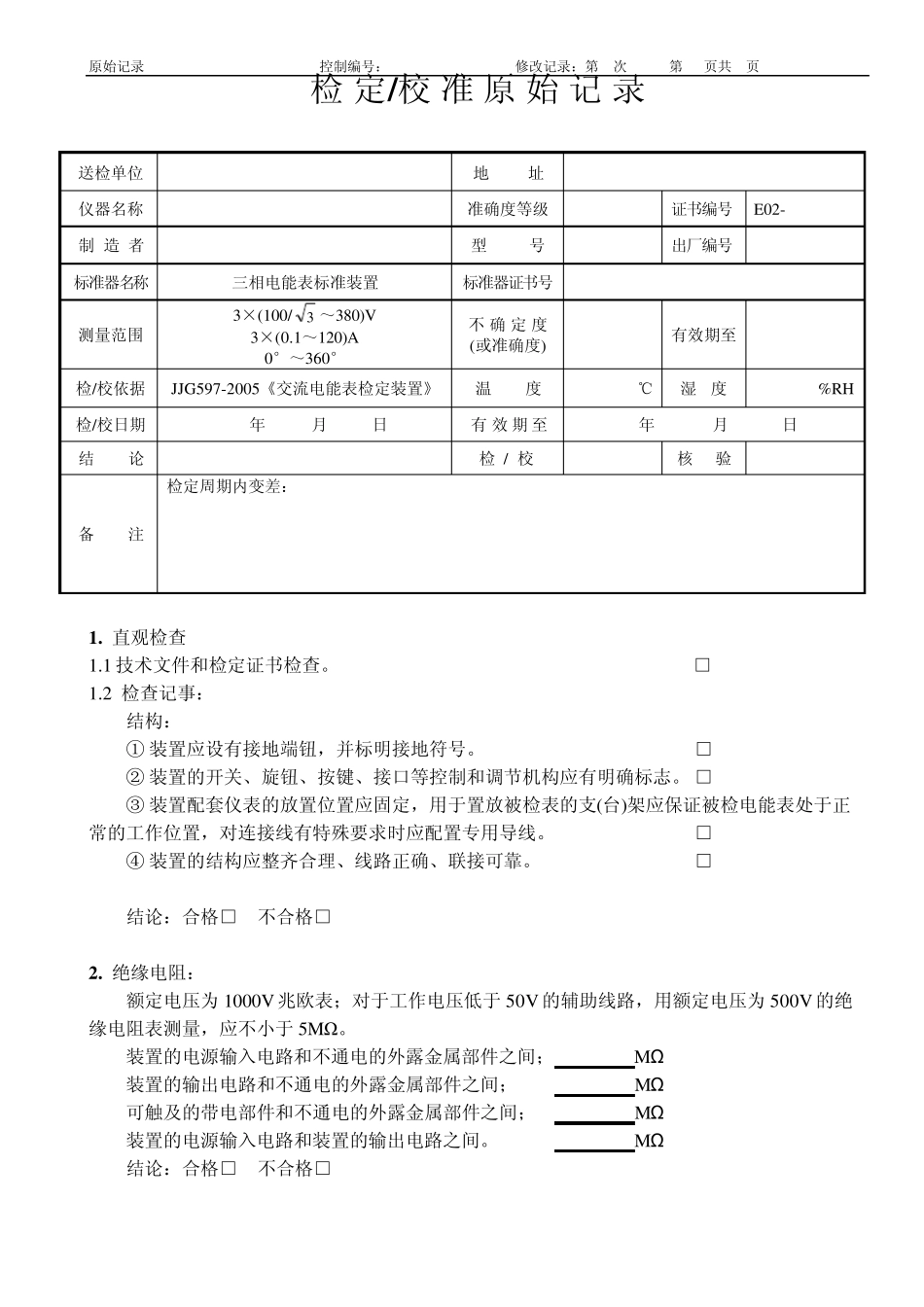

原始记录 控制编号： / 修改记录：第0次 第 页共 页 检 定/校 准 原 始 记 录 送检单位 地 址 仪器名称 准确度等级 证书编号 E02- 制 造 者 型 号 出厂编号 标准器名称 三相电能表标准装置 标准器证书号 测量范围 3×(100/3 ～380)V 3×(0.1～120)A 0°～360° 不 确 定 度 (或准确度) 有效期至 检/校依据 JJG597-2005《交流电能表检定装置》 温 度 ℃ 湿 度 %RH 检/校日期 年 月 日 有 效 期 至 年 月 日 结 论 检 / 校 核 验 备 注 检定周期内变差： 1 . 直观检查 1.1 技术文件和检定证书检查。 □ 1.2 检查记事： 结构： ① 装置应设有接地端钮，并标明接地符号。 □ ② 装置的开关、旋钮、按键、接口等控制和调节机构应有明确标志。 □ ③ 装置配套仪表的放置位置应固定，用于置放被检表的支(台)架应保证被检电能表处于正常的工作位置，对连接线有特殊要求时应配置专用导线。 □ ④ 装置的结构应整齐合理、线路正确、联接可靠。 □ 结论：合格□ 不合格□ 2 . 绝缘电阻： 额定电压为 1000V 兆欧表；对于工作电压低于 50V 的辅助线路，用额定电压为 500V 的绝缘电阻表测量，应不小于 5MΩ。 装置的电源输入电路和不通电的外露金属部件之间； MΩ 装置的输出电路和不通电的外露金属部件之间； MΩ 可触及的带电部件和不通电的外露金属部件之间； MΩ 装置的电源输入电路和装置的输出电路之间。 MΩ 结论：合格□ 不合格□ 原始记录 控制编号： / 修改记录：第0次 第 页共 页 3 . 通电检查： 功能： ① 装置应能进行起动试验、潜动试验。 □ ② 三相装置还应能进行不平衡负载试验。 □ ③ 三相装置初始状态应为正相序，能进行相序转换的装置应有相序的指示(或监视)功能。 □ 热稳定性： 制造商应给出装置达到稳定状态必需的预热时间 h 。 □ 装置的输出端子与误差显示： ① 装置电压、电流输出端子的位置、导通能力、结构应与测量范围相适应，并有明确标志。□ ② 装置的电能脉冲输出端子应有明确标志，并在合适的位置给出装置的电能常数。 □ ③ 装置显示被检表误差时，误差分辨力 。 □ 具有自校准功能的装置，装置进行自校准时，校准误差的分辨力 。 □ 电能值的输出与显示： ① 装置应能输出与电能值成正比、有一定幅值的矩形脉冲，或有电能值显示。显示的电能值与输出脉冲所代...
