产品图样及设计文件规范

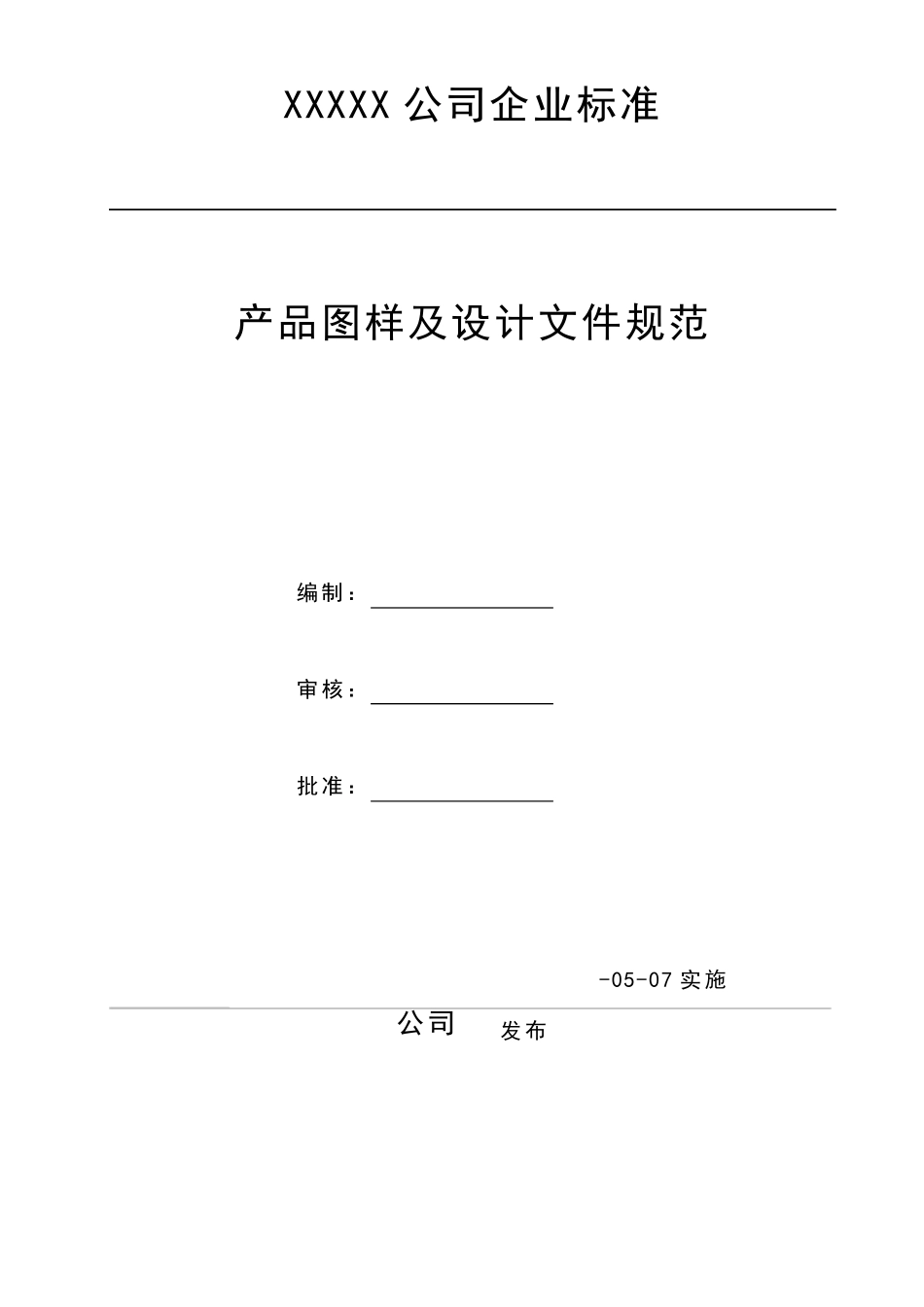

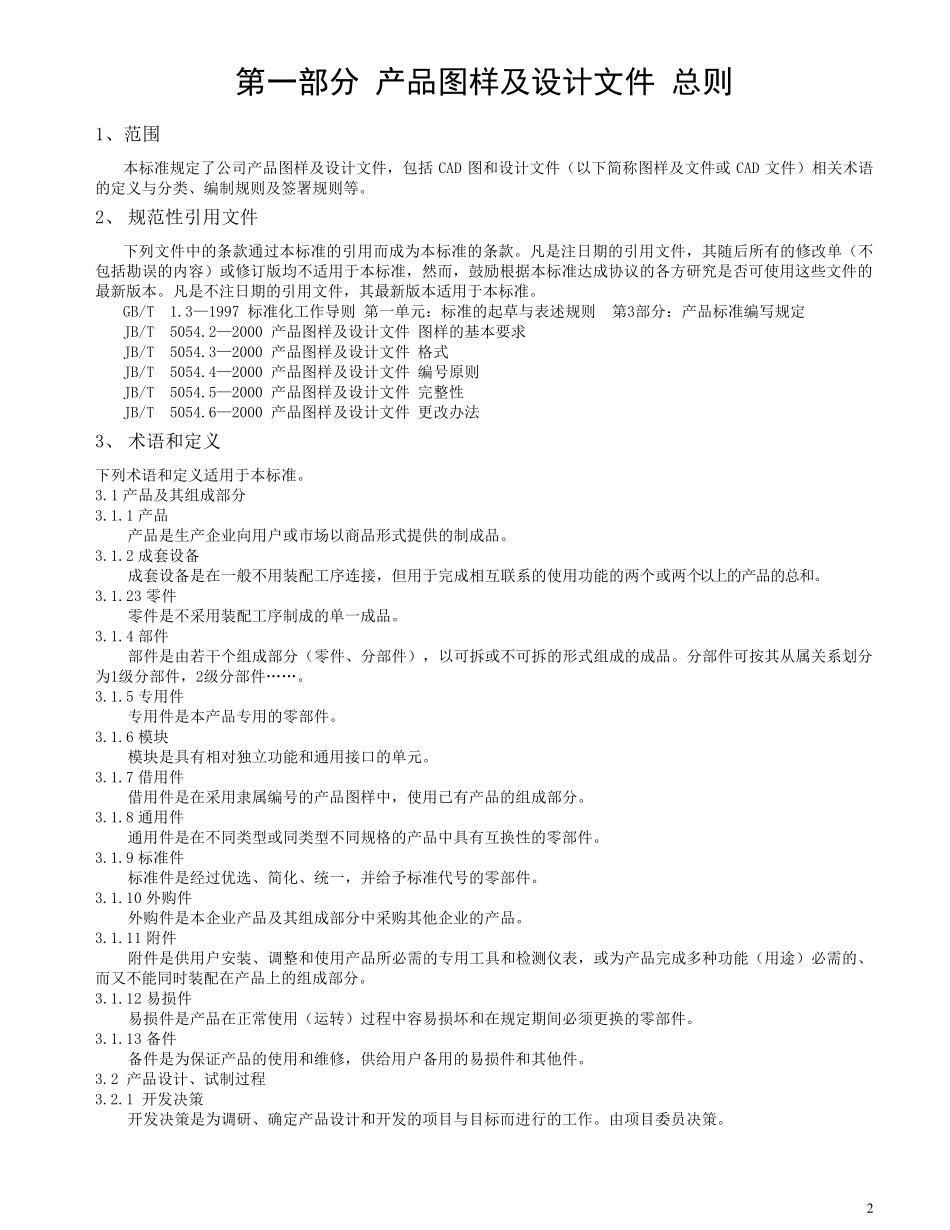

XXXXX 公司企业标准 产品图样及设计文件规范 编制： 审核： 批准： -05-07 实施 公司 发布 1 前 言 本标准严格按照GB/T1.1《标准化工作导则第1 部分：标准的结构和编写规则》的要求进行 编写； 本标准严格按照JB/T 5054.1- JB/T 5054.10 的内容进行编写； 本标准由公司提出； 本标准由公司技术中心负责起草； 本标准主要起草人： 本标准为首次发布。 2 第一部分 产品图样及设计文件 总则 1、范围 本标准规定了公司产品图样及设计文件，包括CAD 图和设计文件（以下简称图样及文件或CAD 文件）相关术语的定义与分类、编制规则及签署规则等。 2、 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1.3—1997 标准化工作导则 第一单元：标准的起草与表述规则 第3部分：产品标准编写规定 JB/T 5054.2—2000 产品图样及设计文件 图样的基本要求 JB/T 5054.3—2000 产品图样及设计文件 格式 JB/T 5054.4—2000 产品图样及设计文件 编号原则 JB/T 5054.5—2000 产品图样及设计文件 完整性 JB/T 5054.6—2000 产品图样及设计文件 更改办法 3、 术语和定义 下列术语和定义适用于本标准。 3.1 产品及其组成部分 3.1.1 产品 产品是生产企业向用户或市场以商品形式提供的制成品。 3.1.2 成套设备 成套设备是在一般不用装配工序连接，但用于完成相互联系的使用功能的两个或两个以上的产品的总和。 3.1.23 零件 零件是不采 用装配工序制成的单一成品。 3.1.4 部件 部件是由 若 干 个组成部分（零件、分部件），以可拆 或不可拆 的形式组成的成品。分部件可按 其从 属 关系划 分为1级 分部件，2级 分部件… … 。 3.1.5 专 用件 专 用件是本产品专 用的零部件。 3.1.6 模 块 模 块 是具 有相对 独 立 功能和通用接口 的单元。 3.1.7 借 用件 借 用件是在采 用隶 属 编号的产品图样中，使用已 有产品的组成部分。 3.1.8 通用件 通用件是在不同 类型 或同 类型 不同 规格的产品中具 有互换 性的零部件。 3.1.9 标准件 标准件是经 过优 选 、简化、统 一，并 给 予 标准代 号...
