产品图样和技术文件编号管理办法

产品图样和技术文件编号管理办法_第1页
1/6
产品图样和技术文件编号管理办法_第2页
2/6
产品图样和技术文件编号管理办法_第3页
3/6

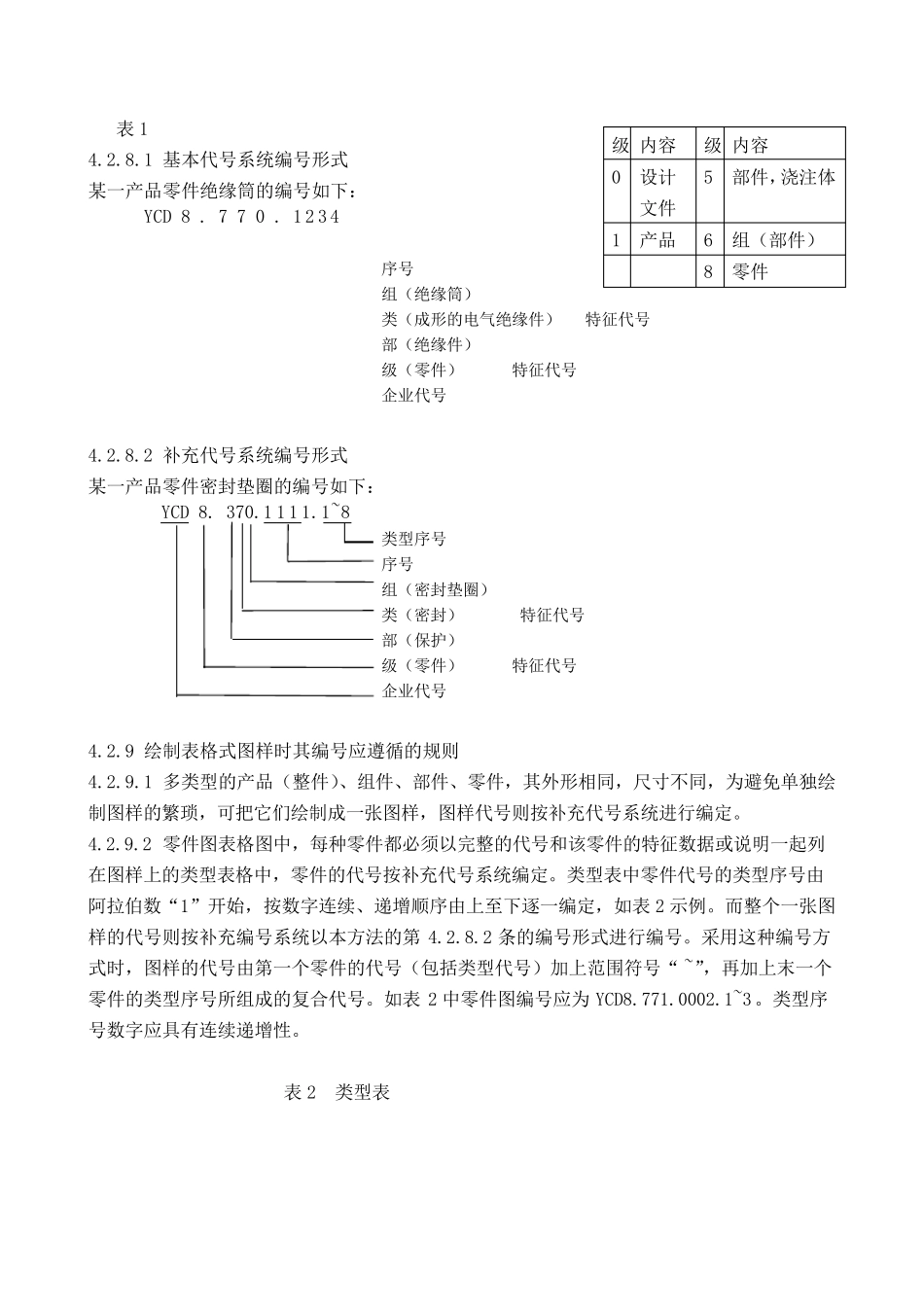

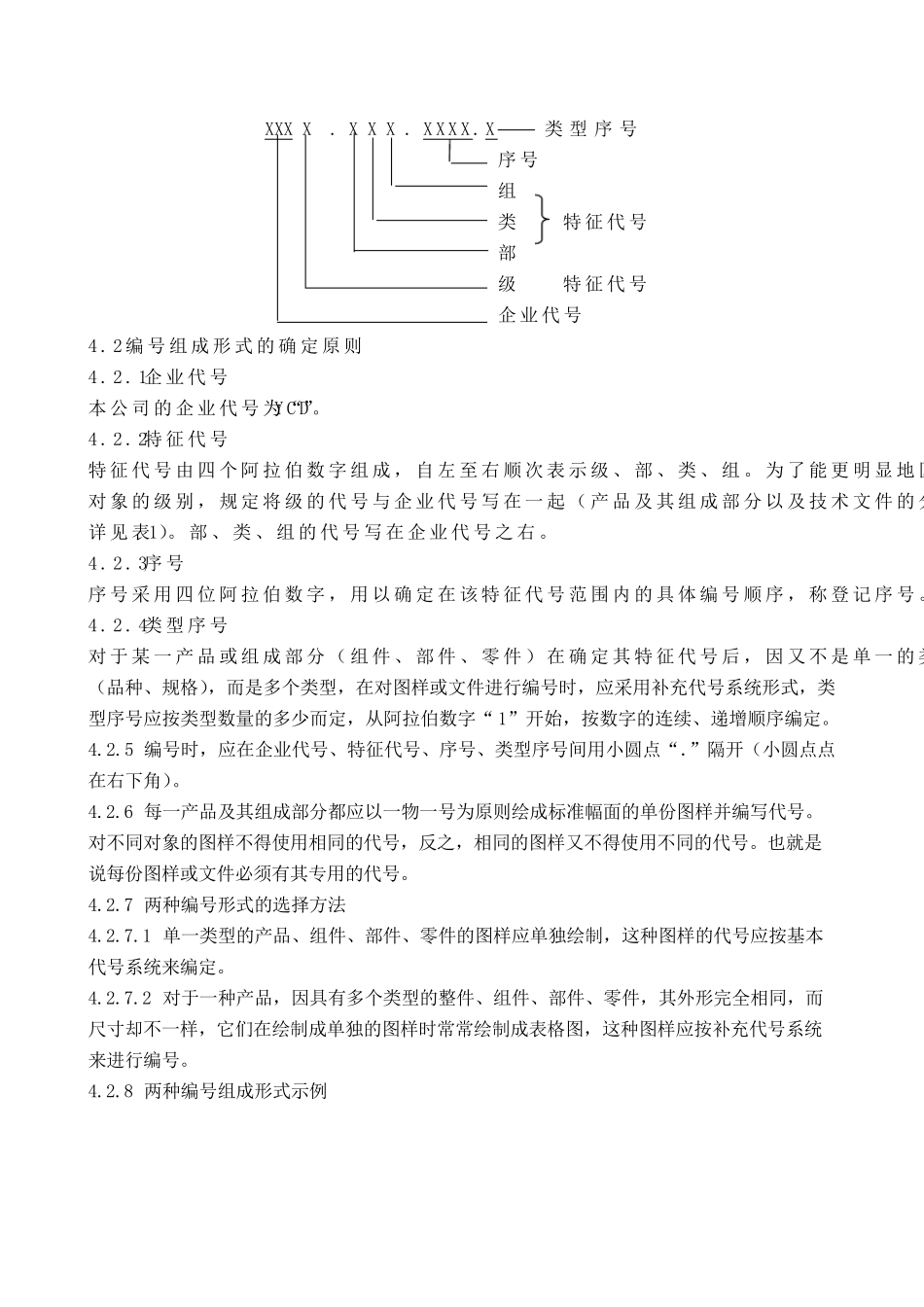

产品图样和技术文件编号管理办法 1. 目的 1.1 为规范本公司产品设计管理,便于技术文件资料的标识、使用、表明技术文件和图样的不同类型和不同性质; 1.2 编号管理方法被有效地运用。 2. 范围 本公司所有的技术文件及图样,包括自行设计的产品图纸、零部件图纸、自行编写的技术条件、安装使用说明书、试制鉴定大纲、工艺文件,作业指导书等的编号。 3. 参考资料 JB/DQZ0133.9-1985 电工产品图样及技术文件编制导则 产品图样及技术文件十进位分类编号法 4. 编号方法 4.1 图样和文件组成的形式 图样和文件的组成方式有两种:基本代号系统和补充代号系统。 4.1.1 基本代号系统:它由以下三部分组成,它适用于单一类型的产品或组成部分的图样或文件编号 a.企业代号 b.特征代号 c.序号 基本代号系统排列顺序如下: XXX X . X X X . XX X X 序号 组 类 特征代号 部 级 特征代号 企业代号 4.1.2 补充代号系统:它由基本代号系统加上类型序号组成,它适用于具有多个类型的产品或组成部分的图样或文件编号 补充代号系统排列顺序如下 XXX X . X X X . X X X X . X 类型序号 序号 组 类 特征代号 部 级 特征代号 企业代号 4 . 2 编号组成形式的确定原则 4 . 2 . 1 企业代号 本公司的企业代号为“Y C D”。 4 . 2 . 2 特征代号 特征代号由 四 个 阿 拉 伯 数 字 组成, 自 左 至 右 顺 次 表 示 级、 部、 类、 组。 为了 能 更 明 显 地 区 分对 象 的级别 , 规 定将 级的代号与 企业代号写 在 一 起 ( 产 品 及 其 组成部分 以 及 技 术 文 件 的分 级详 见 表1)。 部、 类、 组的代号写 在 企业代号之 右 。 4 . 2 . 3 序号 序号采 用 四 位 阿 拉 伯 数 字 , 用 以 确定在 该 特征代号范 围 内 的具 体 编号顺 序, 称 登 记 序号。 4 . 2 . 4 类型序号 对 于 某 一 产 品 或 组成部分 ( 组件 、 部件 、 零 件 ) 在 确定其 特征代号后 , 因 又 不 是 单 一 的类型(品种、规格),而是多个类型,在对图样或文件进行编号时,应采用补充代号系统形式,类型序号应按类型数量的多少而定,从阿拉伯数字“ 1”开始,按数字的连续、递增顺序编定。 4.2.5 编号时,应在企业代号、特征代号、序号、类型序号间用小圆点“.”隔...
