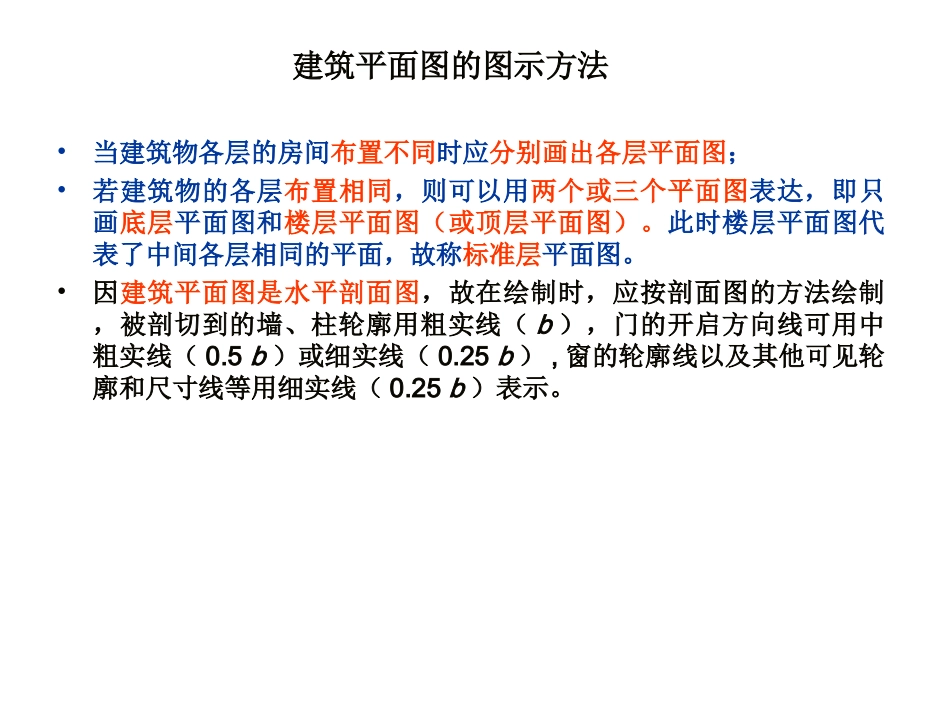

建筑平面图的图示方法•当建筑物各层的房间布置不同时应分别画出各层平面图；•若建筑物的各层布置相同，则可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。•因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0.5b）或细实线（0.25b）,窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0.25b）表示。建筑平面图的图示内容1．底层平面图的图示内容（1）表示建筑物的墙、柱位置并对其轴线编号。（2）表示建筑物的门、窗位置及编号。（3）注明各房间名称及室内外楼地面标高。（4）表示楼梯的位置及楼梯上、下行方向及踏步级数、楼梯平台标高。（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。（6）表示室内设备（如卫生器具、水池等）的形状、位置。（7）画出剖面图的剖切符号及编号。（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。（9）标注详图索引符号。2．标准层平面图的图示内容•（1）表示建筑物的门、窗位置及编号。•（2）注明各房间名称、各项尺寸及楼地面标高。•（3）表示建筑物的墙、柱位置并对其轴线编号。•（4）表示楼梯的位置及楼梯上、下行方向、踏步级数及平台标高。•（5）表示阳台、雨篷、雨水管的位置及尺寸。•（6）表示室内设备（如卫生器具、水池等）的形状、位置。•（7）标注详图索引符号。3．屋顶平面图的图示内容•屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其他构筑物等。建筑平面图的识读举例•1．底层平面图的识读•下面以某单位住宅楼底层平面图为例说明平面图的识读方法.•1）了解平面图的图名、比例2）了解建筑的朝向3）了解建筑的平面布置4）了解建筑平面图上的尺寸•建筑占地面积为首层外墙外边线所包围的面积。•使用面积是指建筑物各层平面布置中可直接为生产或生活使用的净面积的总和。建筑面积是指各层建筑外墙结构的外围水平面积之和。包括使用面积、辅助面积和结构面积。平面面积利用系数K=使用面积/建筑面积×100%。建筑平面图上的尺寸分为内部尺寸和外部尺寸。容积率:指地上总建筑面积除以净用地面积.净用地面积:是指除城市道路后的用地,因为一般征地要将周边道路也同时计算一半为征地面积.设计一般要求容积率指标为:多层:1.8,小高层:3.52．标准层平面图和顶层平面图的识读•标准层平面图和顶层平面图的形成与底层平面图的形成相同。为了简化作图，已在底层平面图上表示过的内容，在标准层平面图和顶层平面图上不再表示，如不再画散水、明沟、室外台阶等；•顶层平面图上不再画二层平面图上表示过的雨篷等。识读标准层平面图和顶层平面图重点应与底层平面图对照异同，如平面布置如何变化、墙体厚度有无变化；楼面标高的变化、楼梯图例的变化等。3．屋顶平面图的识读•屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、通风道、女儿墙、变形缝等的位置以及采用标准图集的代号、屋面排水分区、排水方向、坡度、雨水口的位置、尺寸等内容。建筑平面图的绘制方法和步骤•建筑平面图的绘制方法和步骤如下：•1．绘制墙身定位轴线及柱网。如图（a）。•2．绘制墙身轮廓线、柱子、门窗洞口等各种建筑构配件。如图（b）。•3．绘制楼梯、台阶、散水等细部。如图（c）。•4．检查全图无误后，擦去多余线条，按建筑平面图的要求加深加粗，并进行门窗编号，画出剖面图剖切位置线等。如图1-6-9的图（d）。•5．尺寸标注。一般应标注三道尺寸，第一道尺寸为细部尺寸，第二道为轴线尺寸，第三道为总尺寸。•6．图名、比例及其他文字内容。汉字写长仿宋字：图名字高一般为7~10号字，图内说明文字一般为5号字。尺寸数字字高通常用3.5号。字形要工整、清晰不潦草。
