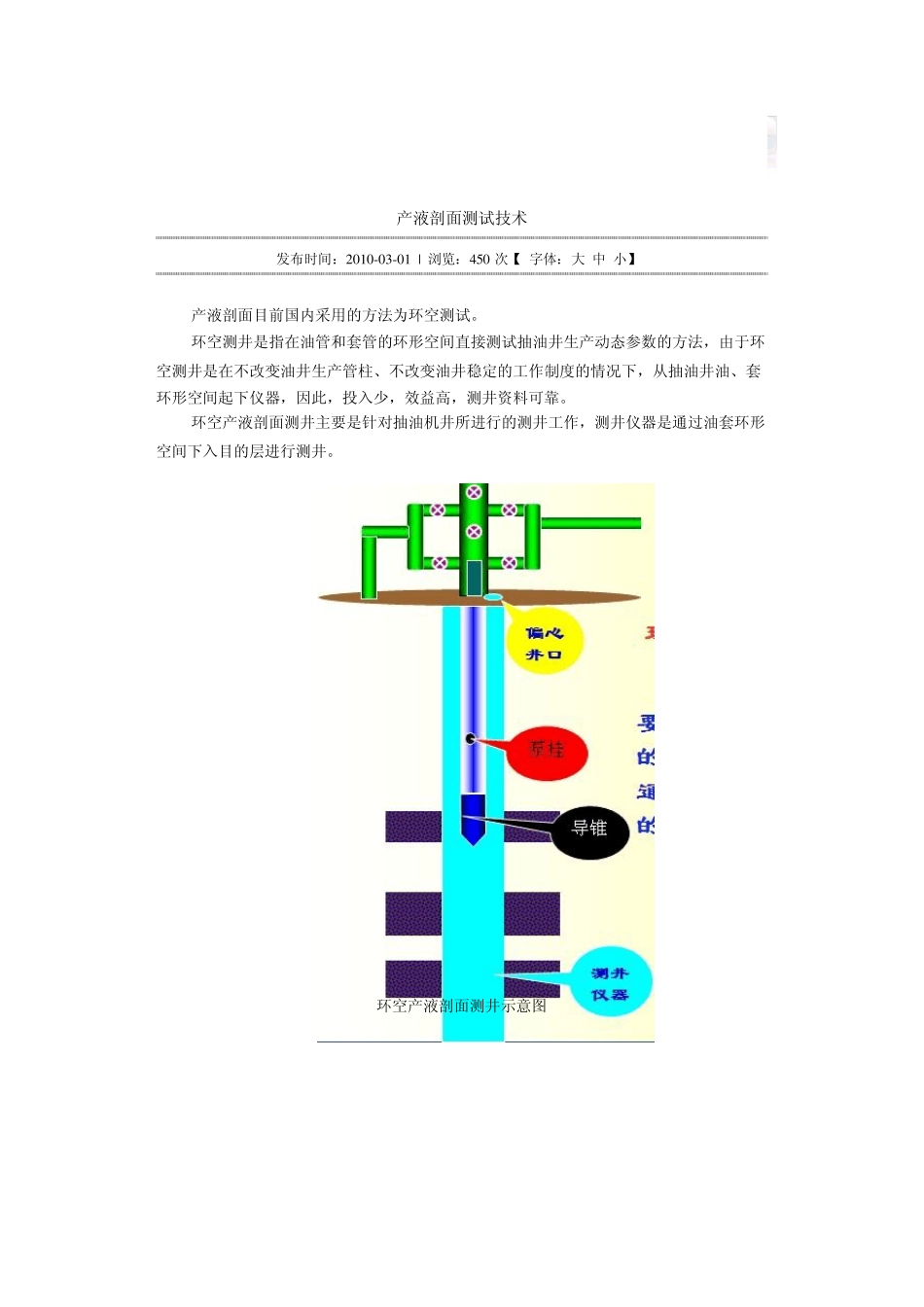

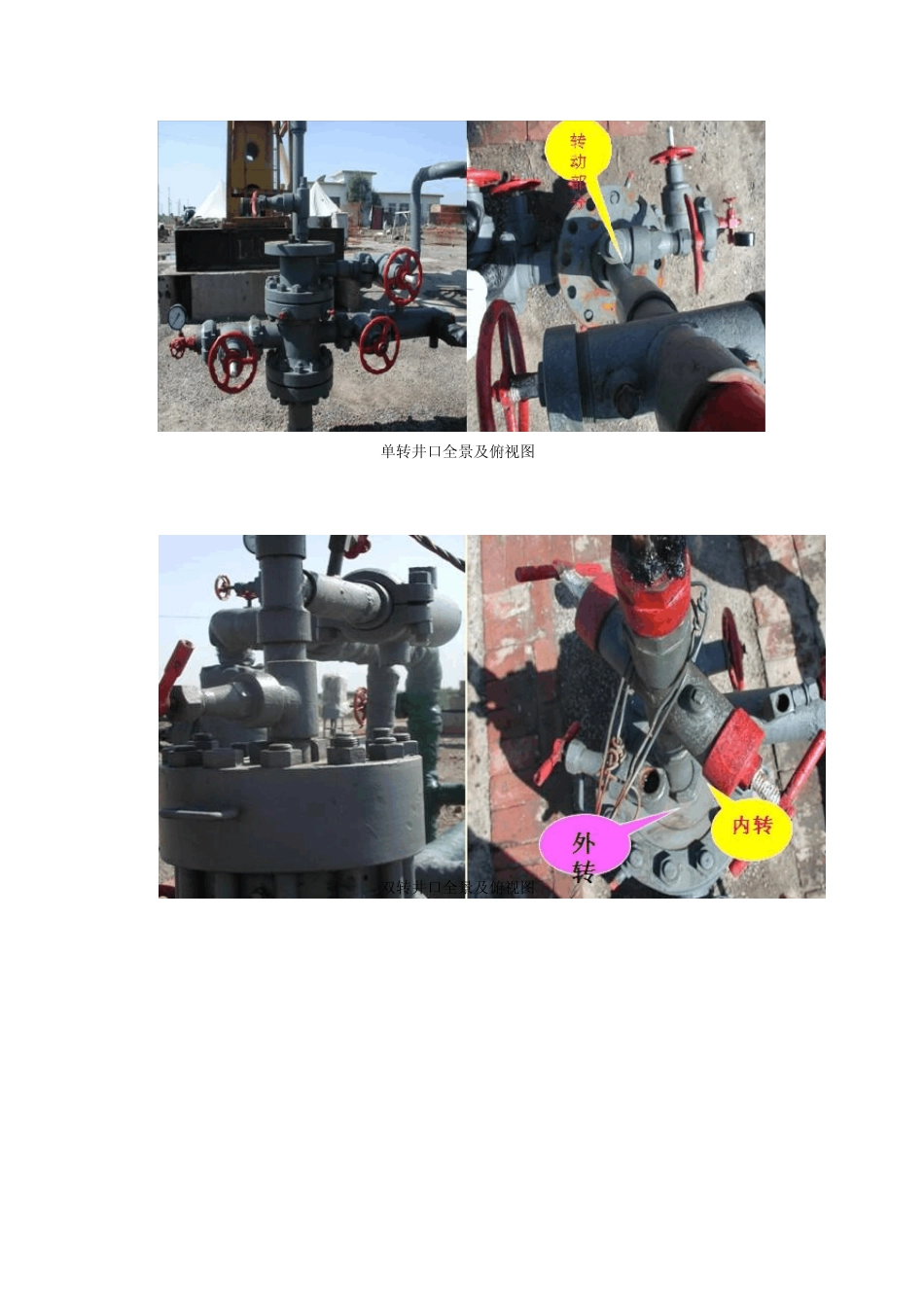

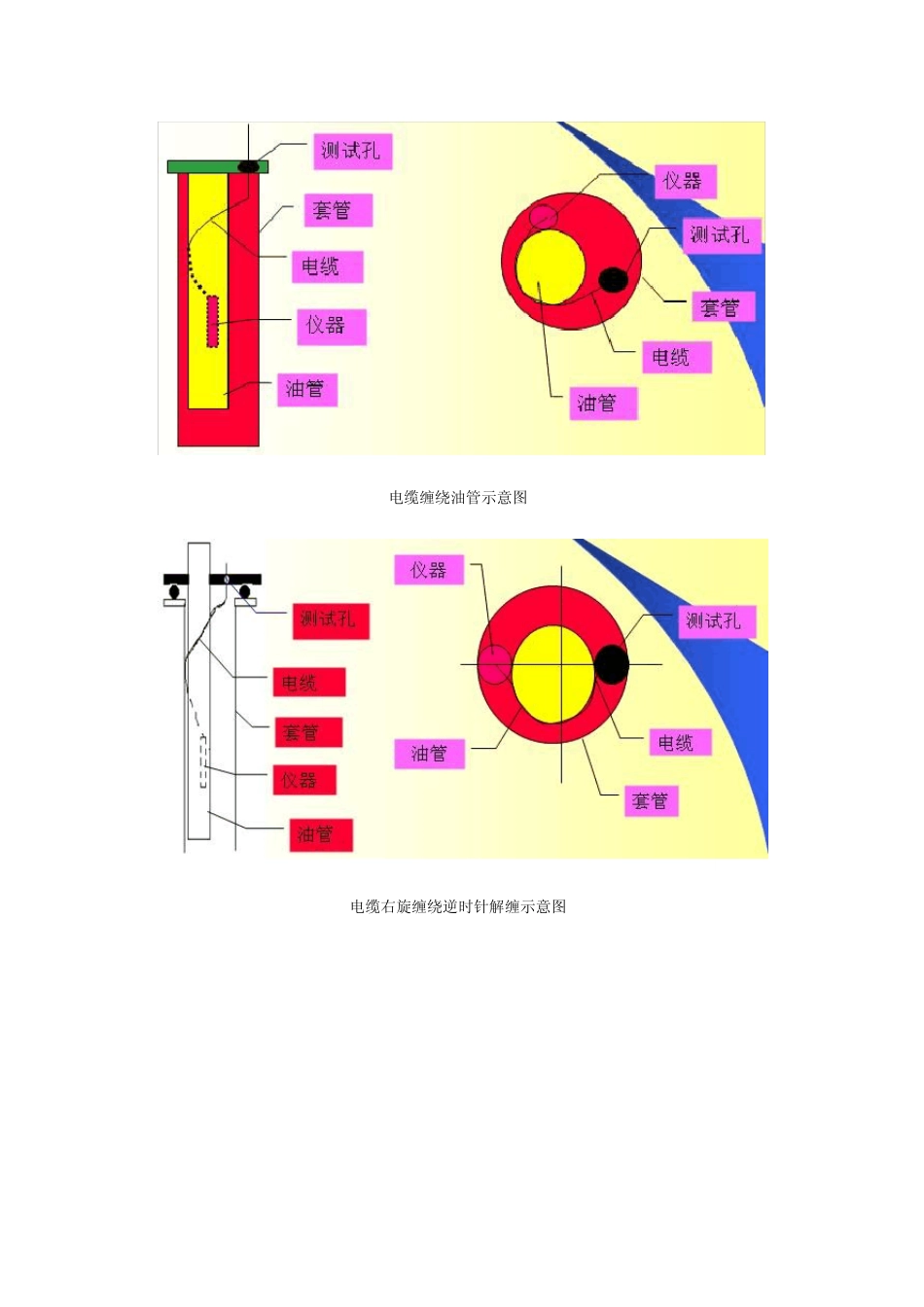

产液剖面测试技术 发布时间：2010-03-01 | 浏览：450 次【 字体：大 中 小】 产液剖面目前国内采用的方法为环空测试。 环空测井是指在油管和套管的环形空间直接测试抽油井生产动态参数的方法，由于环空测井是在不改变油井生产管柱、不改变油井稳定的工作制度的情况下，从抽油井油、套环形空间起下仪器，因此，投入少，效益高，测井资料可靠。 环空产液剖面测井主要是针对抽油机井所进行的测井工作，测井仪器是通过油套环形空间下入目的层进行测井。 环空产液剖面测井示意图 单转井口全景及俯视图 双转井口全景及俯视图 电缆缠绕油管示意图 电缆右旋缠绕逆时针解缠示意图 仪器在井中状态示意图 双转井口内转示意图 双转井口外转示意图 目前，我公司使用的是小直径的磁定位仪、伽玛测井仪、井温测井仪、含水仪和集流伞式涡轮流量测井仪五参数组合进行环空测井，在测井过程中，五参数组合测井仪通过油管和套管的环形空间下入油井内，首先测量一条连续五参数曲线，用于深度效正和井下温度的测量，然后采用分层点测，以取得各层的流量和含水数据，帮助油田开发人员和其他资料综合分析油井的状况。 解释成果图 解释成果图
