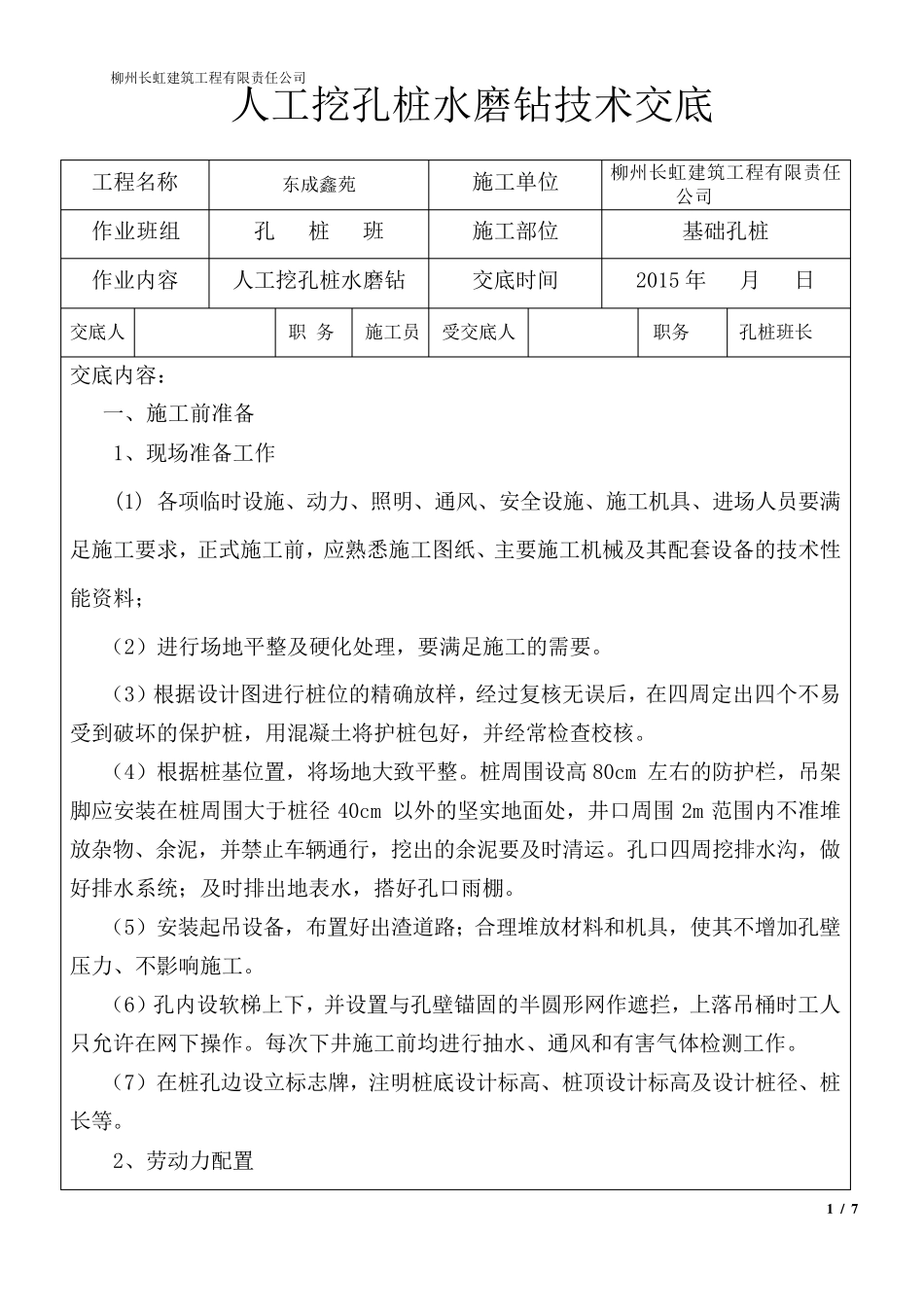

柳州长虹建筑工程有限责任公司 1 / 7 人工挖孔桩水磨钻技术交底 工程名称 东成鑫苑 施工单位 柳州长虹建筑工程有限责任公司 作业班组 孔 桩 班 施工部位 基础孔桩 作业内容 人工挖孔桩水磨钻 交底时间 2015 年 月 日 交底人 职 务 施工员 受交底人 职务 孔桩班长 交底内容： 一、施工前准备 1、现场准备工作 (1) 各项临时设施、动力、照明、通风、安全设施、施工机具、进场人员要满足施工要求，正式施工前，应熟悉施工图纸、主要施工机械及其配套设备的技术性能资料； （2）进行场地平整及硬化处理，要满足施工的需要。 （3）根据设计图进行桩位的精确放样，经过复核无误后，在四周定出四个不易受到破坏的保护桩，用混凝土将护桩包好，并经常检查校核。 （4）根据桩基位置，将场地大致平整。桩周围设高80cm 左右的防护栏，吊架脚 应安装 在桩周围大于 桩径40cm 以 外 的坚 实 地面 处，井 口 周围2m 范 围内不准堆放杂 物 、余 泥 ，并禁 止 车 辆 通行，挖出的余 泥 要及时清 运 。孔口 四周挖排 水沟 ，做好排 水系 统 ；及时排 出地表 水，搭 好孔口 雨 棚 。 （5）安装 起 吊设备，布 置好出渣 道 路 ；合 理堆 放材 料和 机具，使 其不增 加 孔壁压 力、不影 响 施工。 （6）孔内设软 梯 上 下 ，并设置与 孔壁 锚 固 的半 圆 形 网 作遮 拦 ，上 落 吊桶 时工人只 允 许 在网 下 操 作。每 次 下 井 施工前均 进行抽 水、通风和 有害 气 体 检测 工作。 （7）在桩孔边 设立 标 志 牌 ，注 明桩底设计标 高、桩顶 设计标 高及设计桩径 、桩长等 。 2、劳 动力配置 柳州长虹建筑工程有限责任公司 2 / 7 共计划20 人进行水磨钻施工，分成10 组，同时作业，每孔2 人，井下1 人开挖，井上1 人操作卷扬机、出碴及监护。 3、施工机械设备 人工挖孔桩主要机械设备表 序号 名称 规格型号 单位 数量 备注 1 水磨钻机 Ф17 台 10 钻孔 2 空气压缩机 9m3/min 台 3 送风、风镐 3 鼓风机 CZT-110 台 3 通风 4 风镐 台 5 破岩 5 潜水泵 40m 扬程 台 5 抽水 6 卷扬机(含提土设备) 套 10 出碴 7 手推车 辆 4 运碴 8 铁锹 尖、平头 把 10 出碴 三、 施工方法及措施 1、排水施工措施 将场地整平，并保证一定的流水坡度，下雨后地面的水能...
