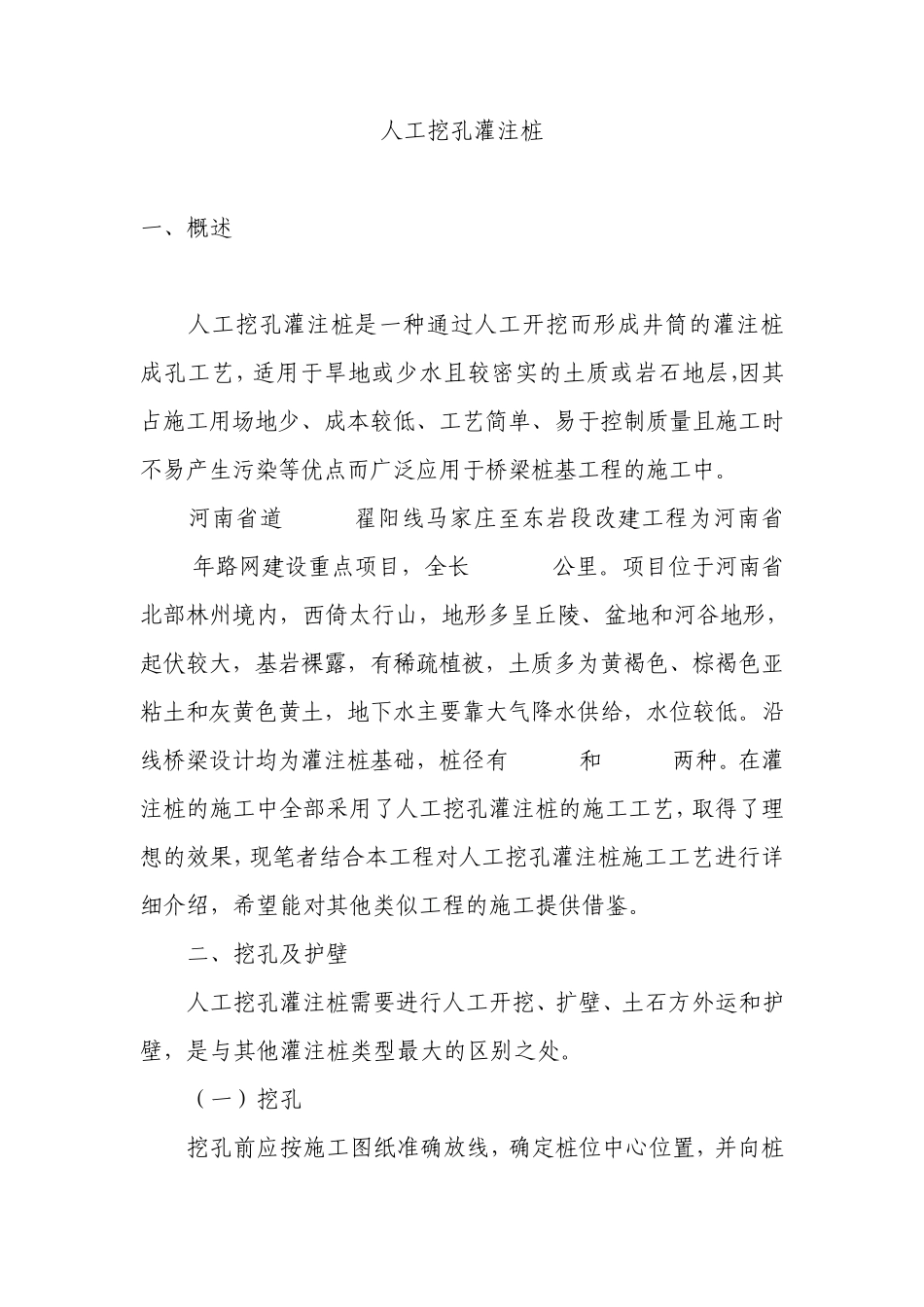

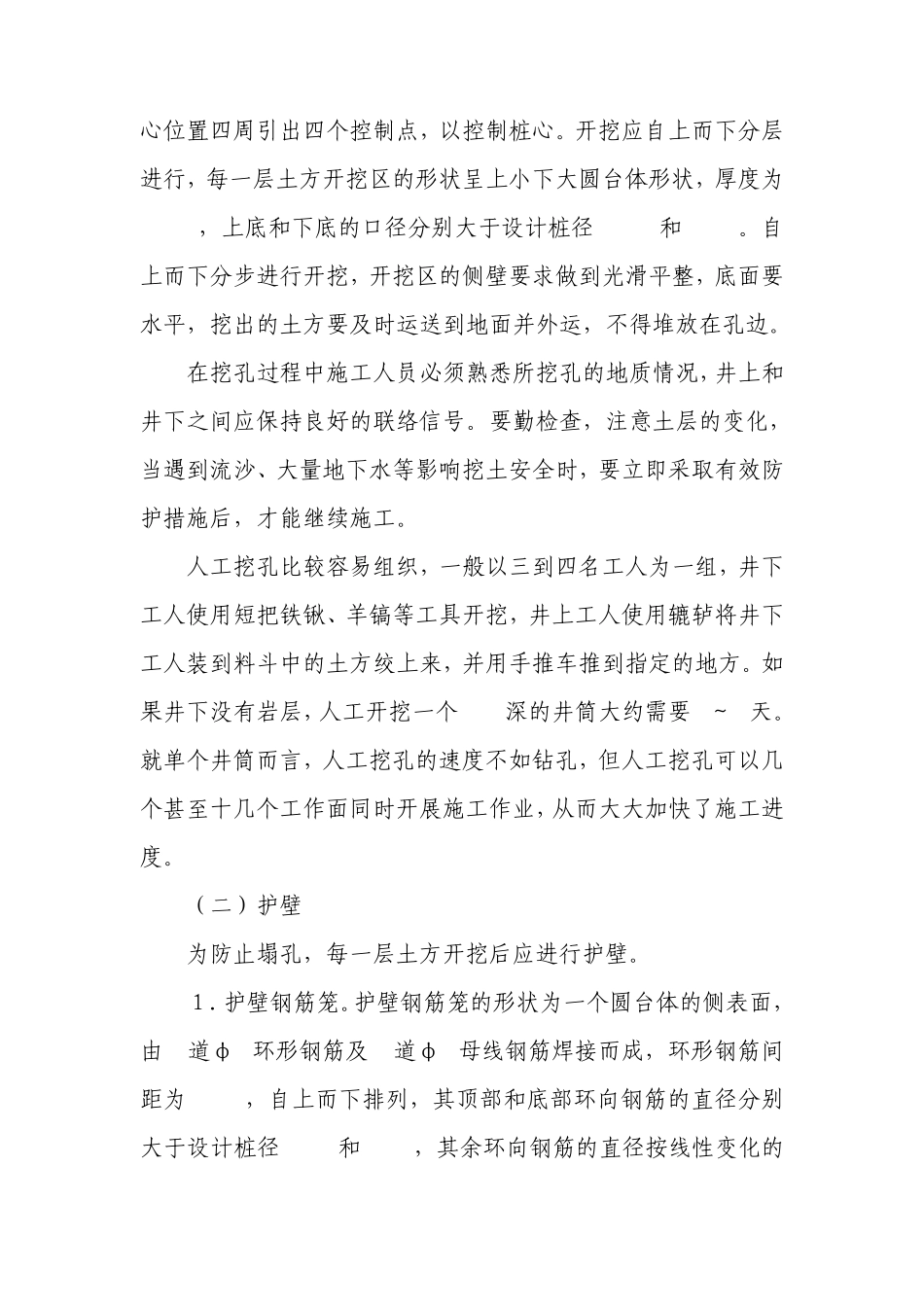

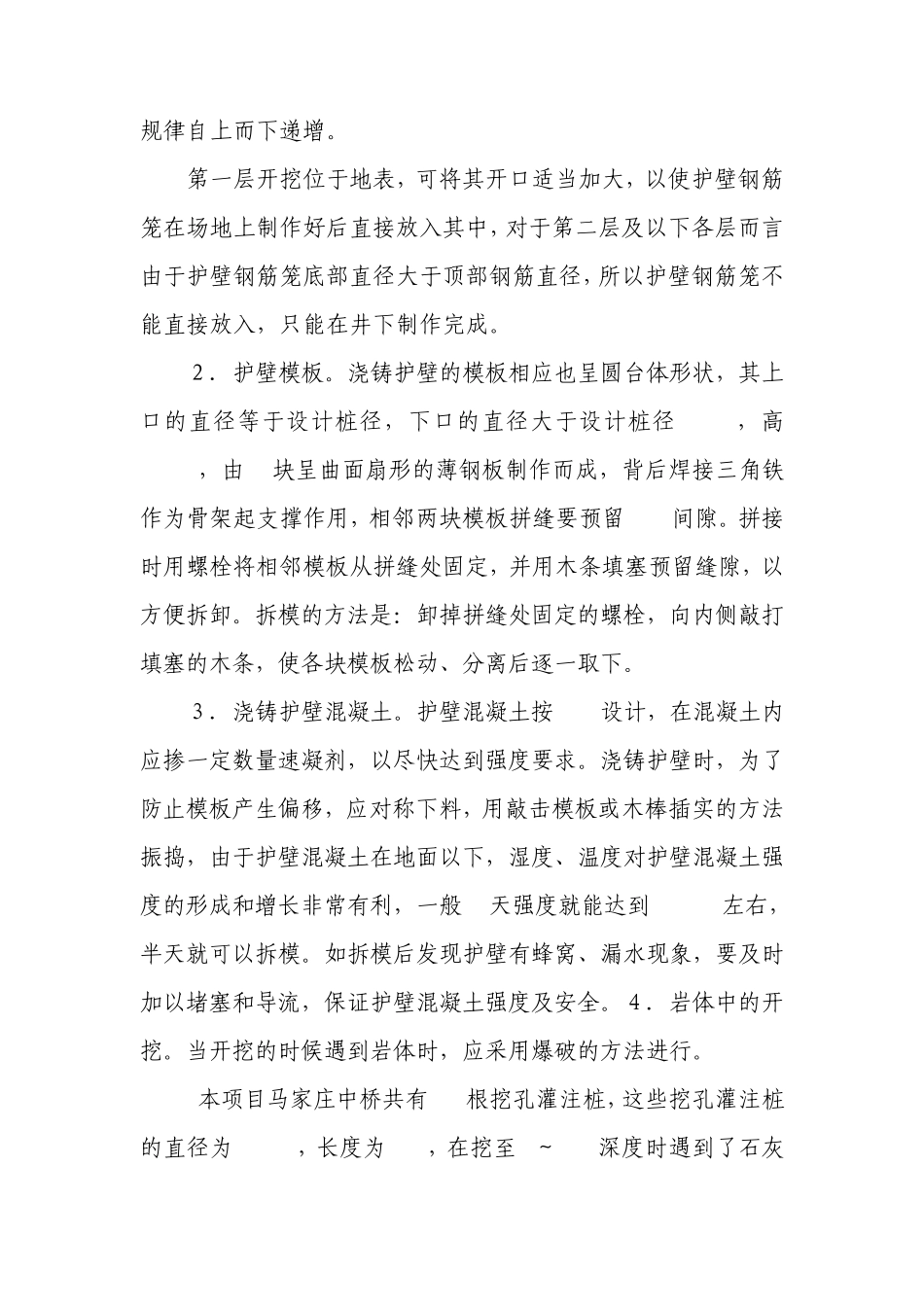

人工挖孔灌注桩 一、概述 人工挖孔灌注桩是一种通过人工开挖而形成井筒的灌注桩成孔工艺，适用于旱地或少水且较密实的土质或岩石地层，因其占施工用场地少、成本较低、工艺简单、易于控制质量且施工时不易产生污染等优点而广泛应用于桥梁桩基工程的施工中。 河南省道 S226翟阳线马家庄至东岩段改建工程为河南省2004年路网建设重点项目，全长 54.445公里。项目位于河南省北部林州境内，西倚太行山，地形多呈丘陵、盆地和河谷地形，起伏较大，基岩裸露，有稀疏植被，土质多为黄褐色、棕褐色亚粘土和灰黄色黄土，地下水主要靠大气降水供给，水位较低。沿线桥梁设计均为灌注桩基础，桩径有 120cm和 140cm两种。在灌注桩的施工中全部采用了人工挖孔灌注桩的施工工艺，取得了理想的效果，现笔者结合本工程对人工挖孔灌注桩施工工艺进行详细介绍，希望能对其他类似工程的施工提供借鉴。 二、挖孔及护壁 人工挖孔灌注桩需要进行人工开挖、扩壁、土石方外运和护壁，是与其他灌注桩类型最大的区别之处。 （一）挖孔 挖孔前应按施工图纸准确放线，确定桩位中心位置，并向桩心位置四周引出四个控制点，以控制桩心。开挖应自上而下分层进行，每一层土方开挖区的形状呈上小下大圆台体形状，厚度为100cm，上底和下底的口径分别大于设计桩径 20cm和 40cm。自上而下分步进行开挖，开挖区的侧壁要求做到光滑平整，底面要水平，挖出的土方要及时运送到地面并外运，不得堆放在孔边。 在挖孔过程中施工人员必须熟悉所挖孔的地质情况，井上和井下之间应保持良好的联络信号。要勤检查，注意土层的变化，当遇到流沙、大量地下水等影响挖土安全时，要立即采取有效防护措施后，才能继续施工。 人工挖孔比较容易组织，一般以三到四名工人为一组，井下工人使用短把铁锹、羊镐等工具开挖，井上工人使用辘轳将井下工人装到料斗中的土方绞上来，并用手推车推到指定的地方。如果井下没有岩层，人工开挖一个 12m深的井筒大约需要 6～8天。就单个井筒而言，人工挖孔的速度不如钻孔，但人工挖孔可以几个甚至十几个工作面同时开展施工作业，从而大大加快了施工进度。 （二）护壁 为防止塌孔，每一层土方开挖后应进行护壁。 １．护壁钢筋笼。护壁钢筋笼的形状为一个圆台体的侧表面，由6道φ8环形钢筋及 8道φ8母线钢筋焊接而成，环形钢筋间距为 20cm，自上而下排列，其顶部和底部环向钢筋的直径分别大于设计桩径 10cm和 30cm，其余环向钢筋的直径按线性变化的规...
