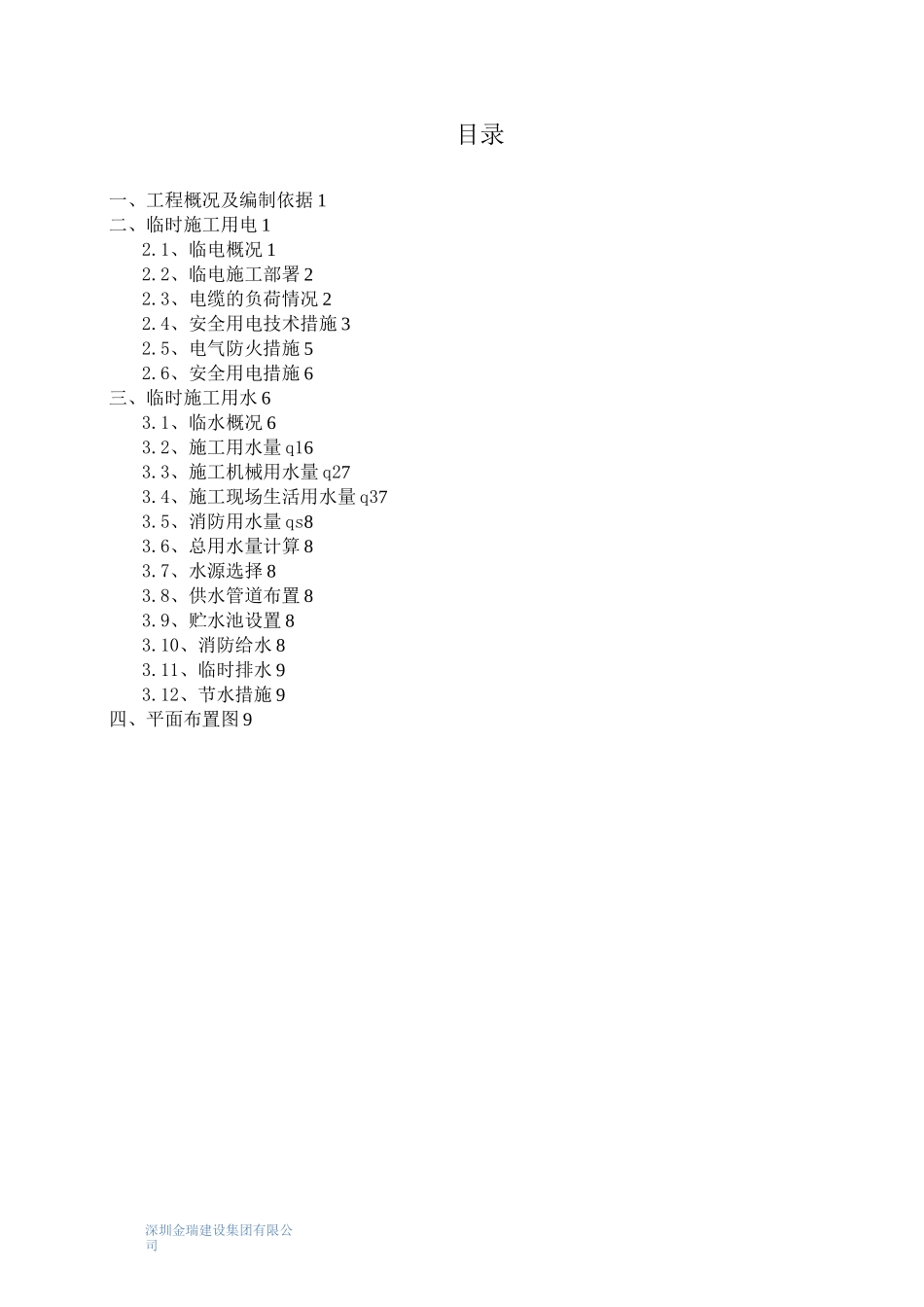

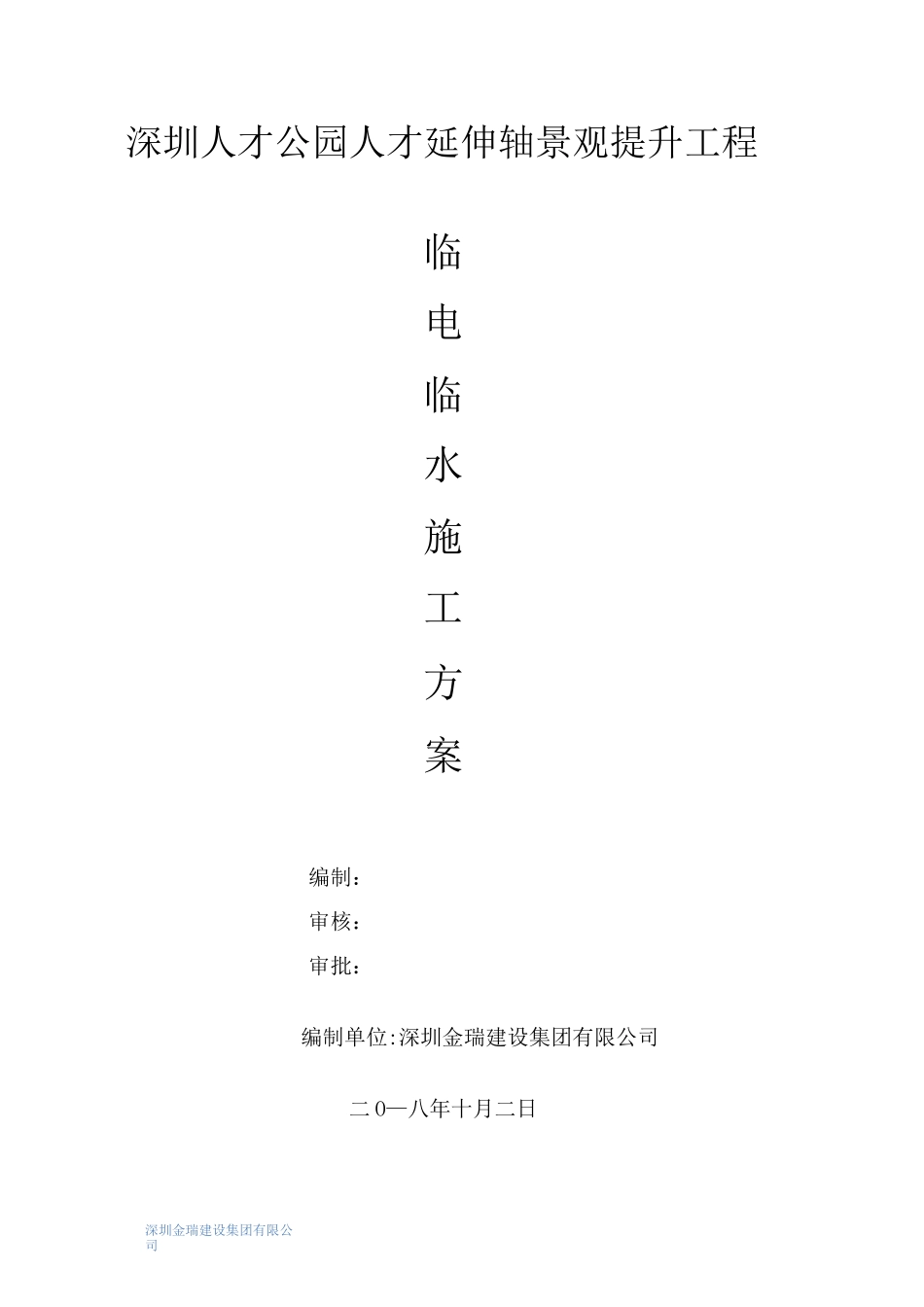

深圳金瑞建设集团有限公司深圳人才公园人才延伸轴景观提升工程临电临水施工方案编制:审核:审批:编制单位:深圳金瑞建设集团有限公司二 O—八年十月二日深圳金瑞建设集团有限公司目录一、工程概况及编制依据 1二、临时施工用电 12.1、临电概况 12.2、临电施工部署 22.3、电缆的负荷情况 22.4、安全用电技术措施 32.5、电气防火措施 52.6、安全用电措施 6三、临时施工用水 63.1、临水概况 63.2、施工用水量 q163.3、施工机械用水量 q273.4、施工现场生活用水量 q373.5、消防用水量 qs83.6、总用水量计算 83.7、水源选择 83.8、供水管道布置 83.9、贮水池设置 83.10、消防给水 83.11、临时排水 93.12、节水措施 9四、平面布置图 9深圳人才公园人才延伸轴景观提升工程临电临水施工方案深圳金瑞建设集团有限公司 3深圳人才公园人才延伸轴景观提升工程临电临水施工方案深圳金瑞建设集团有限公司 2序号机械名称规格型号数量功率(KW)总功率(KW)备注1潜水泵3/2GC-52 台2.24.42插入式振动器金雀牌2 台1.533平板振动夯HCD1002 台364切割机1 台2.22.25电焊机BX1-3001 台226照明用电11合计18.61)、用电量的计算:工 PKP=K(+KP)总Cos©22SP=16.6KW1P=2KW2式中:P——工地总用电量(KVA)总K——备用系数,取 1.05SP——动力设备的额定输出1P——焊接设备用电量(KW)2cos©功率因素,取 0.75K1动力设备同时率,取 0.5K 动力负荷系数,取 0.52求得功率总和16.6X0.5P=1.05(+0.5X2)总0.75=12.67(KVA)2)、发电机容量计算1.05PFo=————cos©式中:深圳人才公园人才延伸轴景观提升工程临电临水施工方案深圳金瑞建设集团有限公司 3P——发电机容量(kVA),为 13KVA1.05——功率损失系数cos©——用电设备功率因素,一般建筑工地取 0.75求得 Po=18.2(KVA)本工程发电机(移动式)供电容量能满足施工用电量的需求。2.4、安全用电技术措施1)、根据电器设备负荷正确选择导线截面和国家“CCC”认证产品,确保材料质量。杜绝用电设备、线路过负荷使用,采取过负荷保护措施。2)、施工现场临时用电必须按“三相五线制”架设线路,架空线应用完好无破损的导线,截面必须有足够的载流量。引落地下的导线应采用电缆加钢管保护通过,以防受压损坏。架立线对地垂直距离不少于 4M,跨机动车道处不少于6M。3)、施工现场照明开关箱设漏电开关,灯具距地面:室内为 2.4M,室外为3M 以上,电线不得随地拖拉或绑在脚手架上,手持照...
