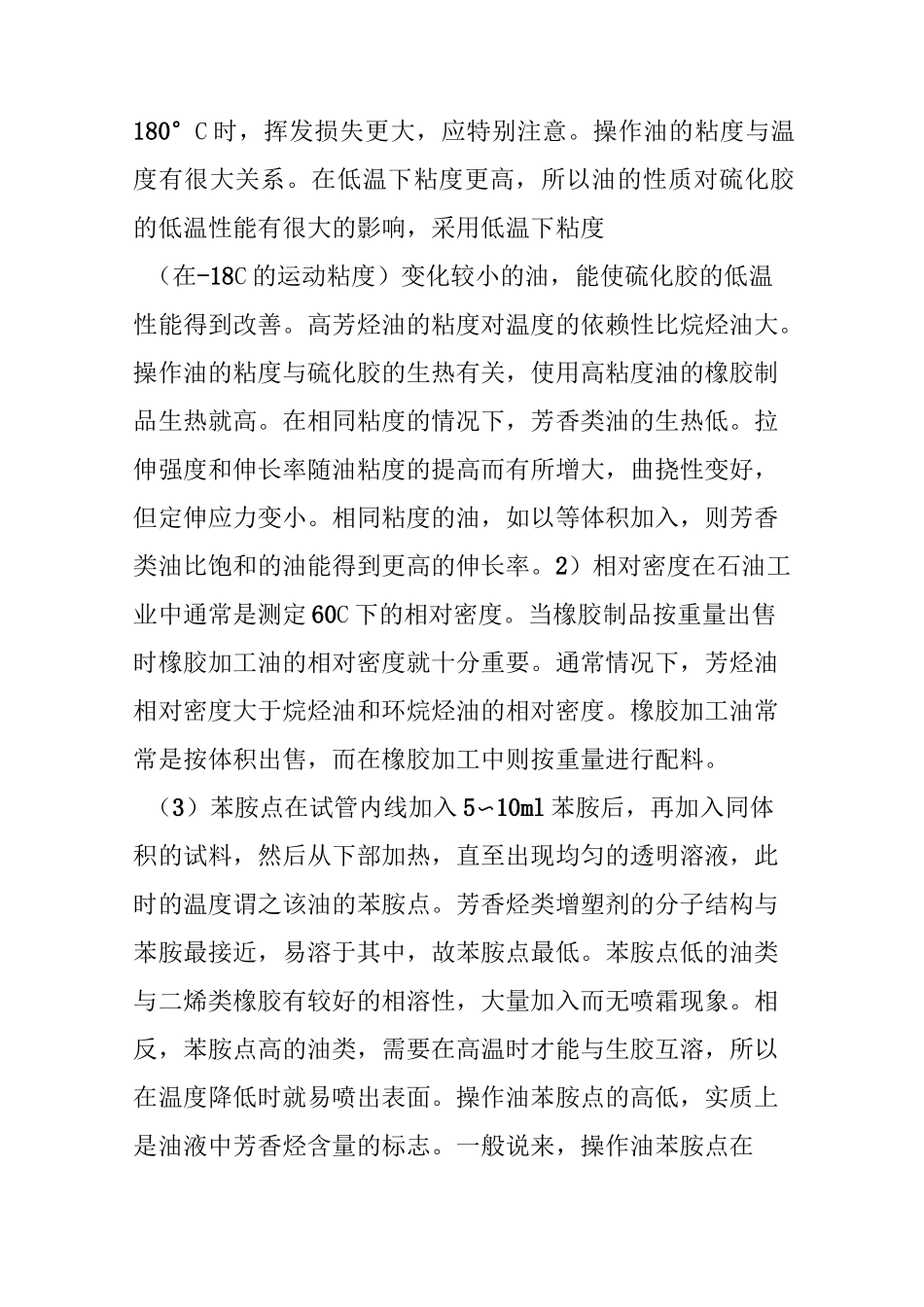

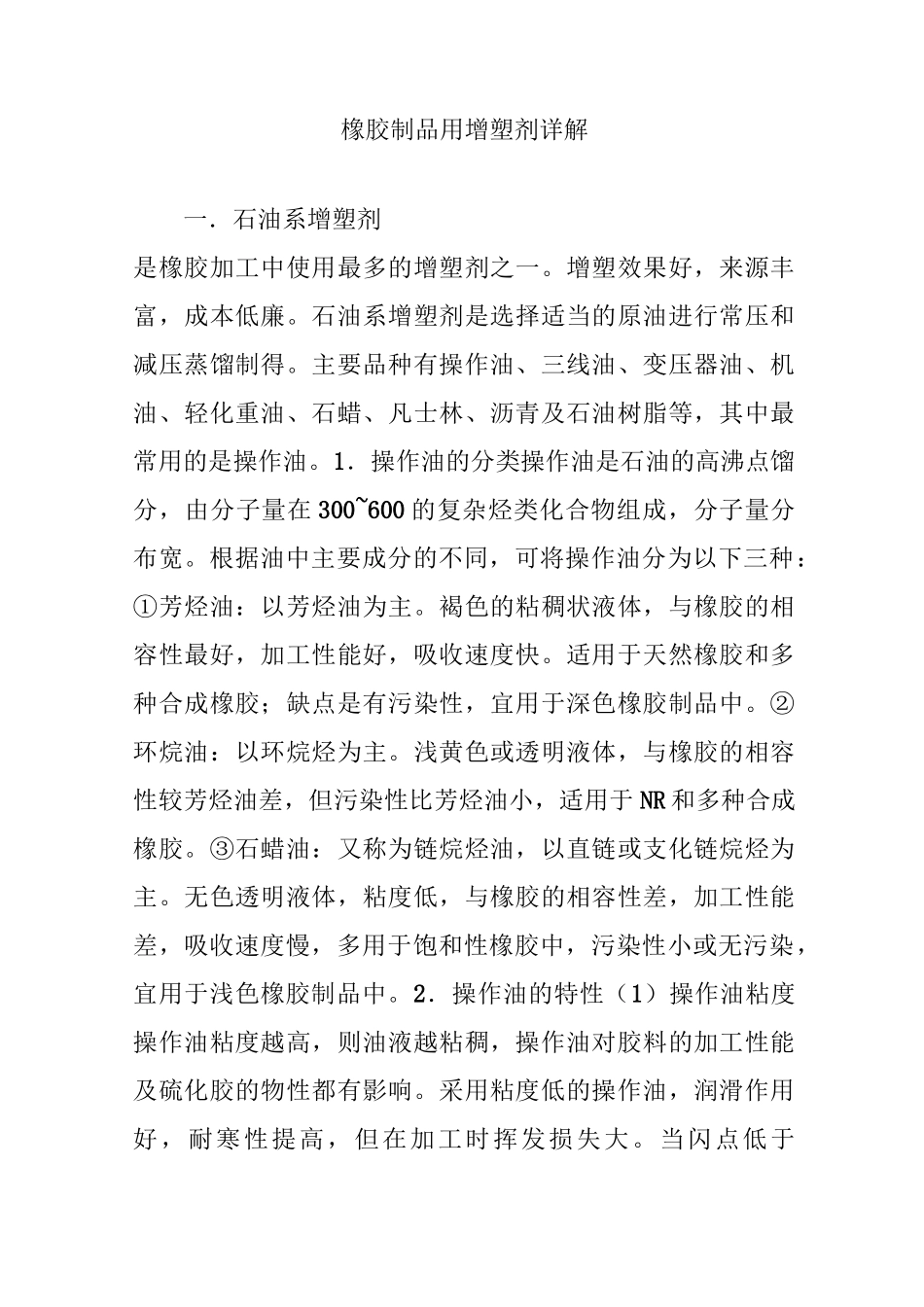

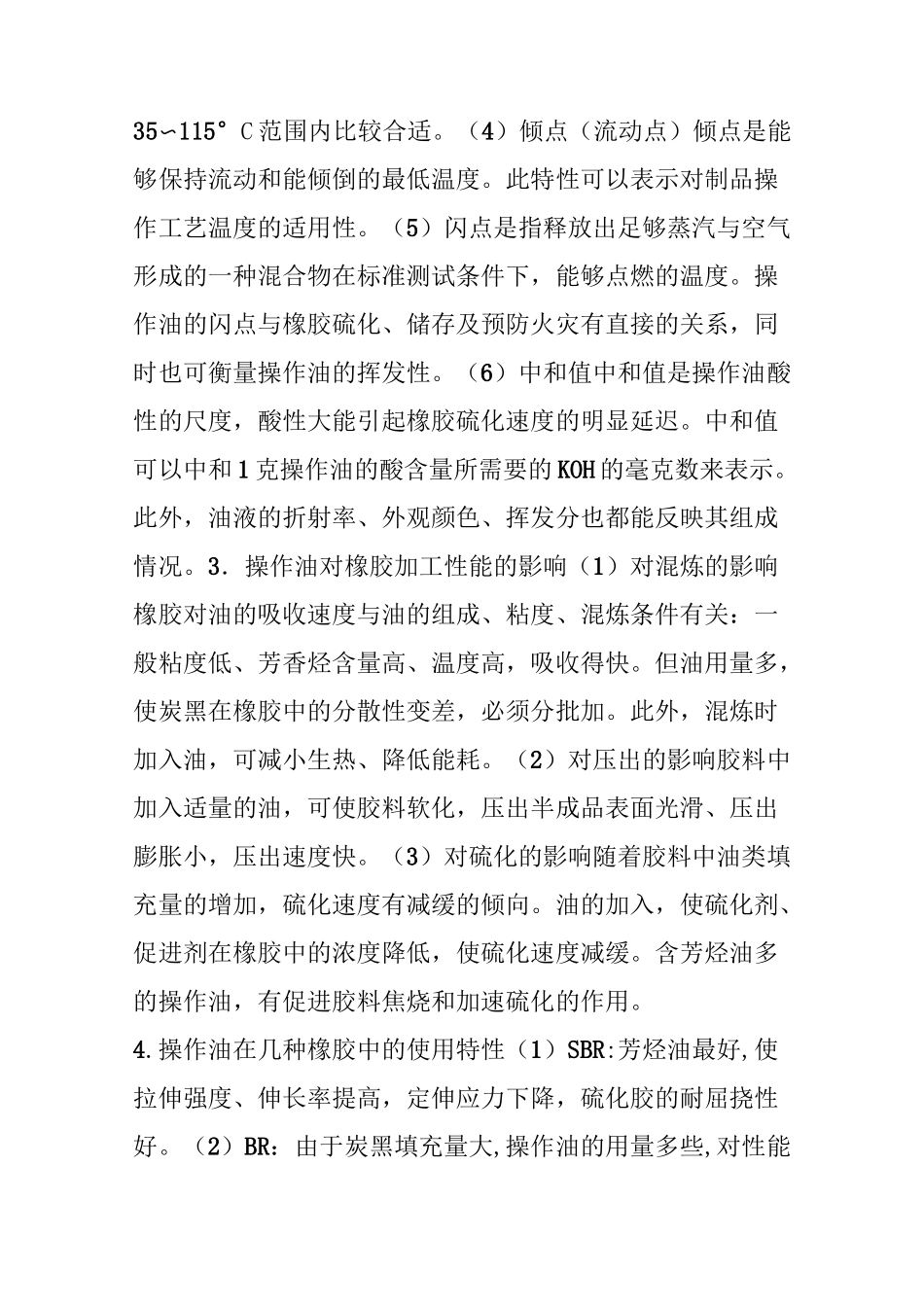

橡胶制品用增塑剂详解一．石油系增塑剂是橡胶加工中使用最多的增塑剂之一。增塑效果好，来源丰富，成本低廉。石油系增塑剂是选择适当的原油进行常压和减压蒸馏制得。主要品种有操作油、三线油、变压器油、机油、轻化重油、石蜡、凡士林、沥青及石油树脂等，其中最常用的是操作油。1．操作油的分类操作油是石油的高沸点馏分，由分子量在 300~600 的复杂烃类化合物组成，分子量分布宽。根据油中主要成分的不同，可将操作油分为以下三种：①芳烃油：以芳烃油为主。褐色的粘稠状液体，与橡胶的相容性最好，加工性能好，吸收速度快。适用于天然橡胶和多种合成橡胶；缺点是有污染性，宜用于深色橡胶制品中。②环烷油：以环烷烃为主。浅黄色或透明液体，与橡胶的相容性较芳烃油差，但污染性比芳烃油小，适用于 NR 和多种合成橡胶。③石蜡油：又称为链烷烃油，以直链或支化链烷烃为主。无色透明液体，粘度低，与橡胶的相容性差，加工性能差，吸收速度慢，多用于饱和性橡胶中，污染性小或无污染，宜用于浅色橡胶制品中。2．操作油的特性（1）操作油粘度操作油粘度越高，则油液越粘稠，操作油对胶料的加工性能及硫化胶的物性都有影响。采用粘度低的操作油，润滑作用好，耐寒性提高，但在加工时挥发损失大。当闪点低于180°C 时，挥发损失更大，应特别注意。操作油的粘度与温度有很大关系。在低温下粘度更高，所以油的性质对硫化胶的低温性能有很大的影响，采用低温下粘度（在-18C 的运动粘度）变化较小的油，能使硫化胶的低温性能得到改善。高芳烃油的粘度对温度的依赖性比烷烃油大。操作油的粘度与硫化胶的生热有关，使用高粘度油的橡胶制品生热就高。在相同粘度的情况下，芳香类油的生热低。拉伸强度和伸长率随油粘度的提高而有所增大，曲挠性变好，但定伸应力变小。相同粘度的油，如以等体积加入，则芳香类油比饱和的油能得到更高的伸长率。2）相对密度在石油工业中通常是测定 60C 下的相对密度。当橡胶制品按重量出售时橡胶加工油的相对密度就十分重要。通常情况下，芳烃油相对密度大于烷烃油和环烷烃油的相对密度。橡胶加工油常常是按体积出售，而在橡胶加工中则按重量进行配料。（3）苯胺点在试管内线加入 5〜10ml 苯胺后，再加入同体积的试料，然后从下部加热，直至出现均匀的透明溶液，此时的温度谓之该油的苯胺点。芳香烃类增塑剂的分子结构与苯胺最接近，易溶于其中，故苯胺点最低。苯胺点低的油类与二烯类橡胶有较好的相溶性，大量加入...
