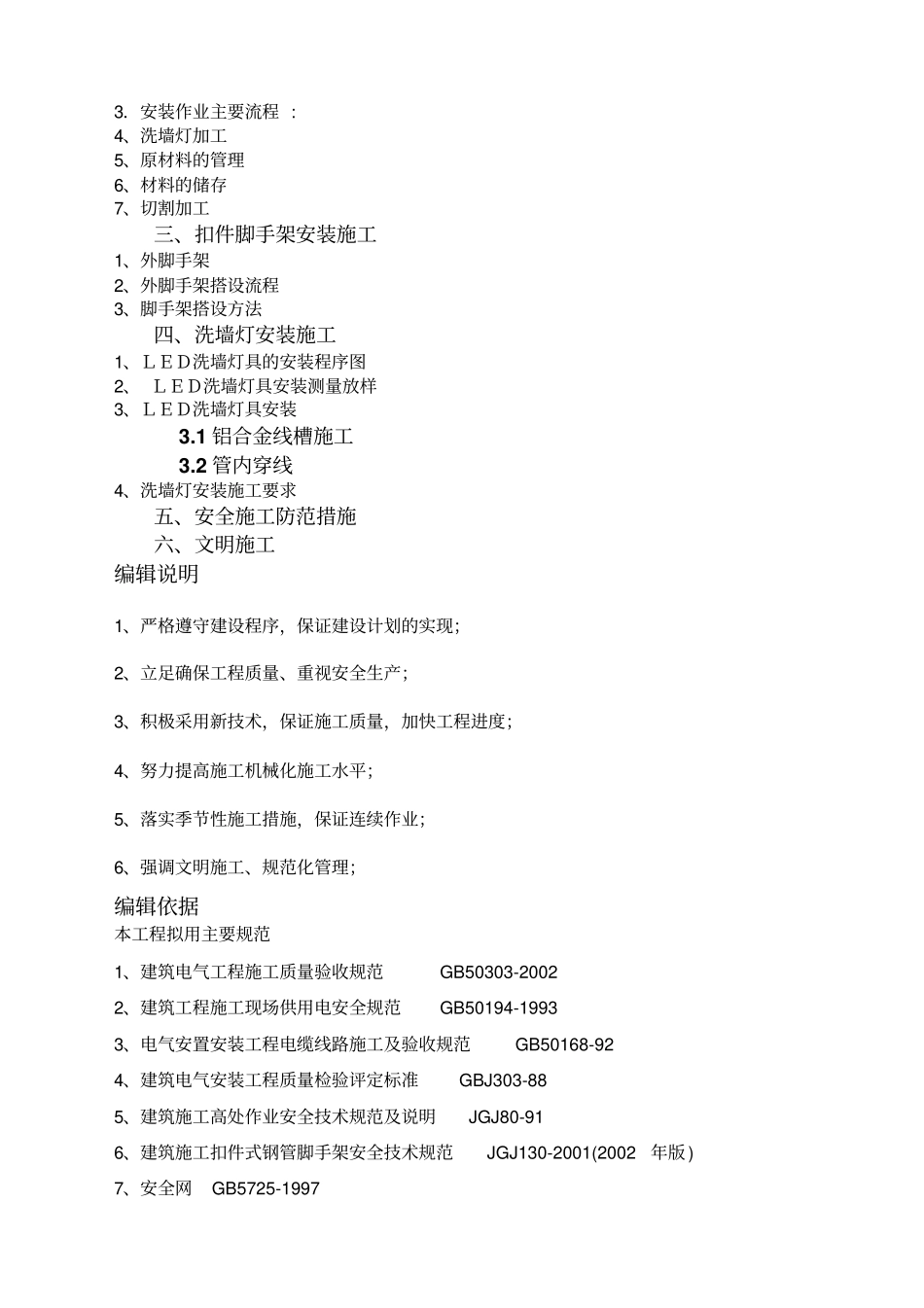

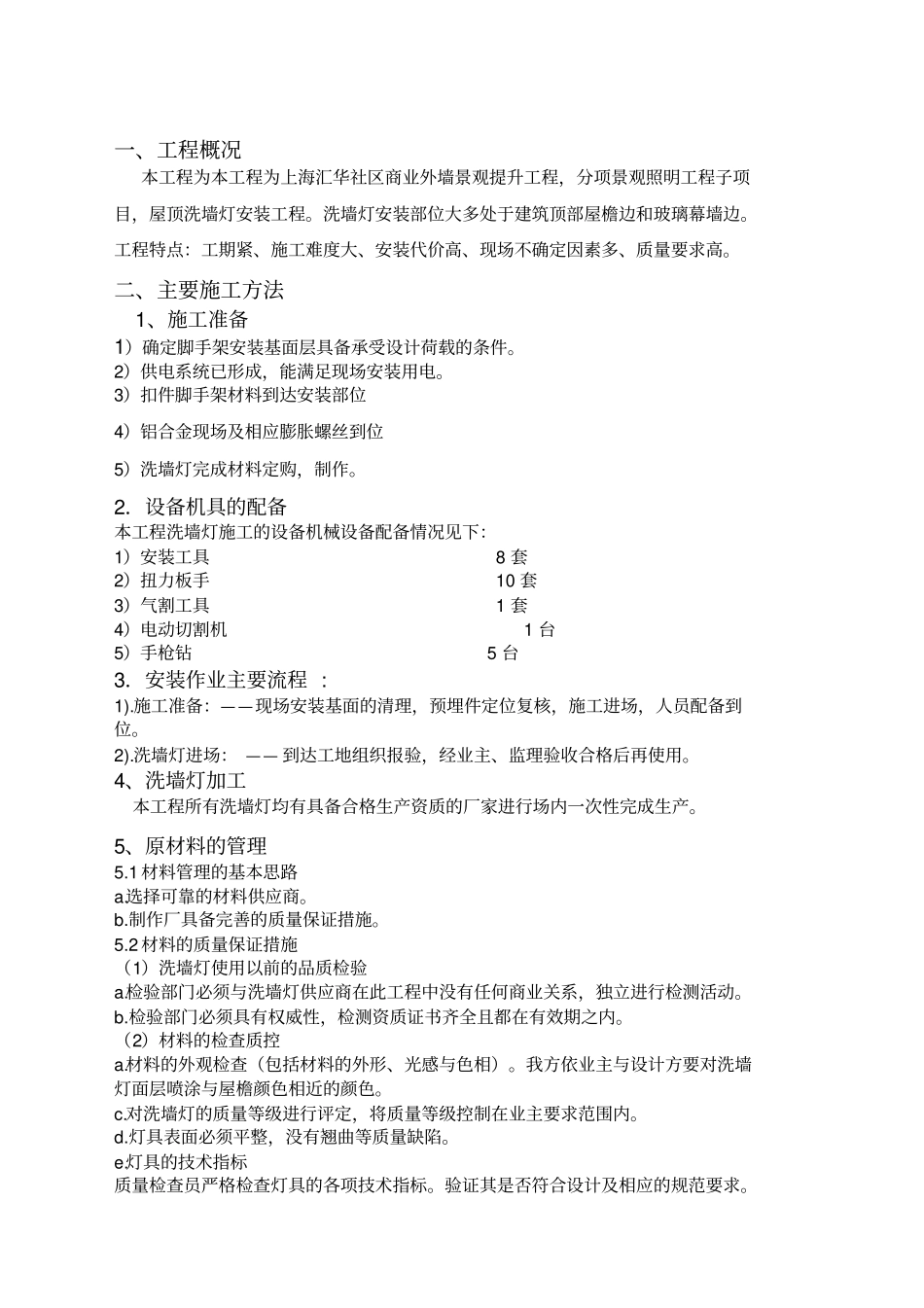

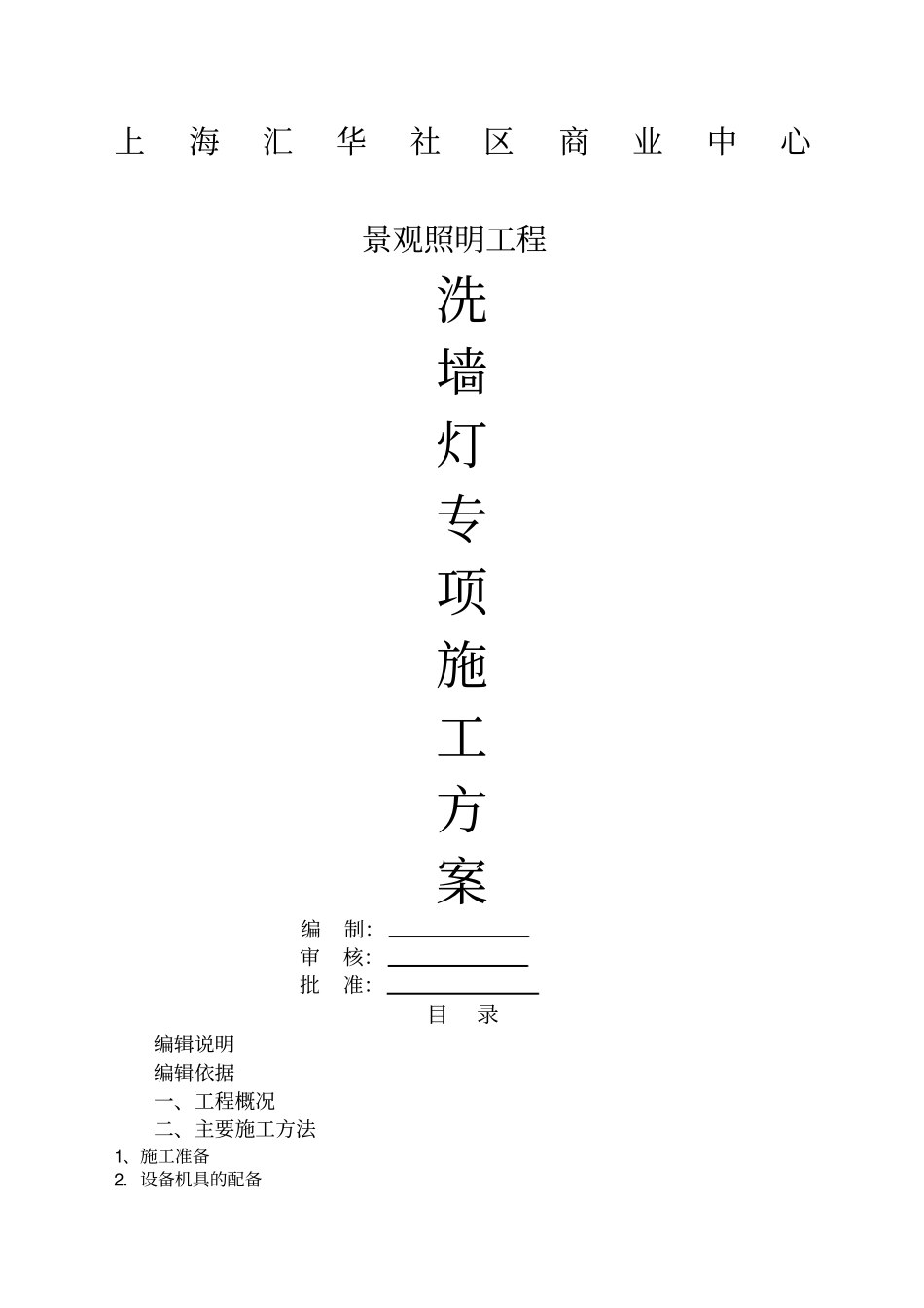

上海汇华社区商业中心景观照明工程洗墙灯专项施工方案编制:审核:批准:目录编辑说明编辑依据一、工程概况二、主要施工方法1、施工准备2.设备机具的配备3.安装作业主要流程 : 4、洗墙灯加工5、原材料的管理6、材料的储存7、切割加工三、扣件脚手架安装施工1、外脚手架2、外脚手架搭设流程3、脚手架搭设方法四、洗墙灯安装施工1、LED洗墙灯具的安装程序图2、 LED洗墙灯具安装测量放样3、LED洗墙灯具安装3.1 铝合金线槽施工3.2 管内穿线4、洗墙灯安装施工要求五、安全施工防范措施六、文明施工编辑说明1、严格遵守建设程序,保证建设计划的实现;2、立足确保工程质量、重视安全生产;3、积极采用新技术,保证施工质量,加快工程进度;4、努力提高施工机械化施工水平;5、落实季节性施工措施,保证连续作业;6、强调文明施工、规范化管理;编辑依据本工程拟用主要规范1、建筑电气工程施工质量验收规范GB50303-2002 2、建筑工程施工现场供用电安全规范GB50194-1993 3、电气安置安装工程电缆线路施工及验收规范GB50168-92 4、建筑电气安装工程质量检验评定标准GBJ303-88 5、建筑施工高处作业安全技术规范及说明 JGJ80-91 6、建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2001(2002年版 ) 7、安全网 GB5725-1997一、工程概况本工程为本工程为上海汇华社区商业外墙景观提升工程,分项景观照明工程子项目,屋顶洗墙灯安装工程。洗墙灯安装部位大多处于建筑顶部屋檐边和玻璃幕墙边。工程特点:工期紧、施工难度大、安装代价高、现场不确定因素多、质量要求高。二、主要施工方法1、施工准备1)确定脚手架安装基面层具备承受设计荷载的条件。2)供电系统已形成,能满足现场安装用电。3)扣件脚手架材料到达安装部位4)铝合金现场及相应膨胀螺丝到位5)洗墙灯完成材料定购,制作。2.设备机具的配备本工程洗墙灯施工的设备机械设备配备情况见下:1)安装工具8 套2)扭力板手10 套3)气割工具1 套4)电动切割机1 台5)手枪钻5 台3.安装作业主要流程 : 1).施工准备:——现场安装基面的清理,预埋件定位复核,施工进场,人员配备到位。2).洗墙灯进场: —— 到达工地组织报验,经业主、监理验收合格后再使用。4、洗墙灯加工本工程所有洗墙灯均有具备合格生产资质的厂家进行场内一次性完成生产。5、原材料的管理5.1 材料管理的基本思路a.选择可靠的材料供应商。b.制作厂具备完善的质量保证措施。5.2 材料的质量保证措施(...
