洗砂机使用说明书

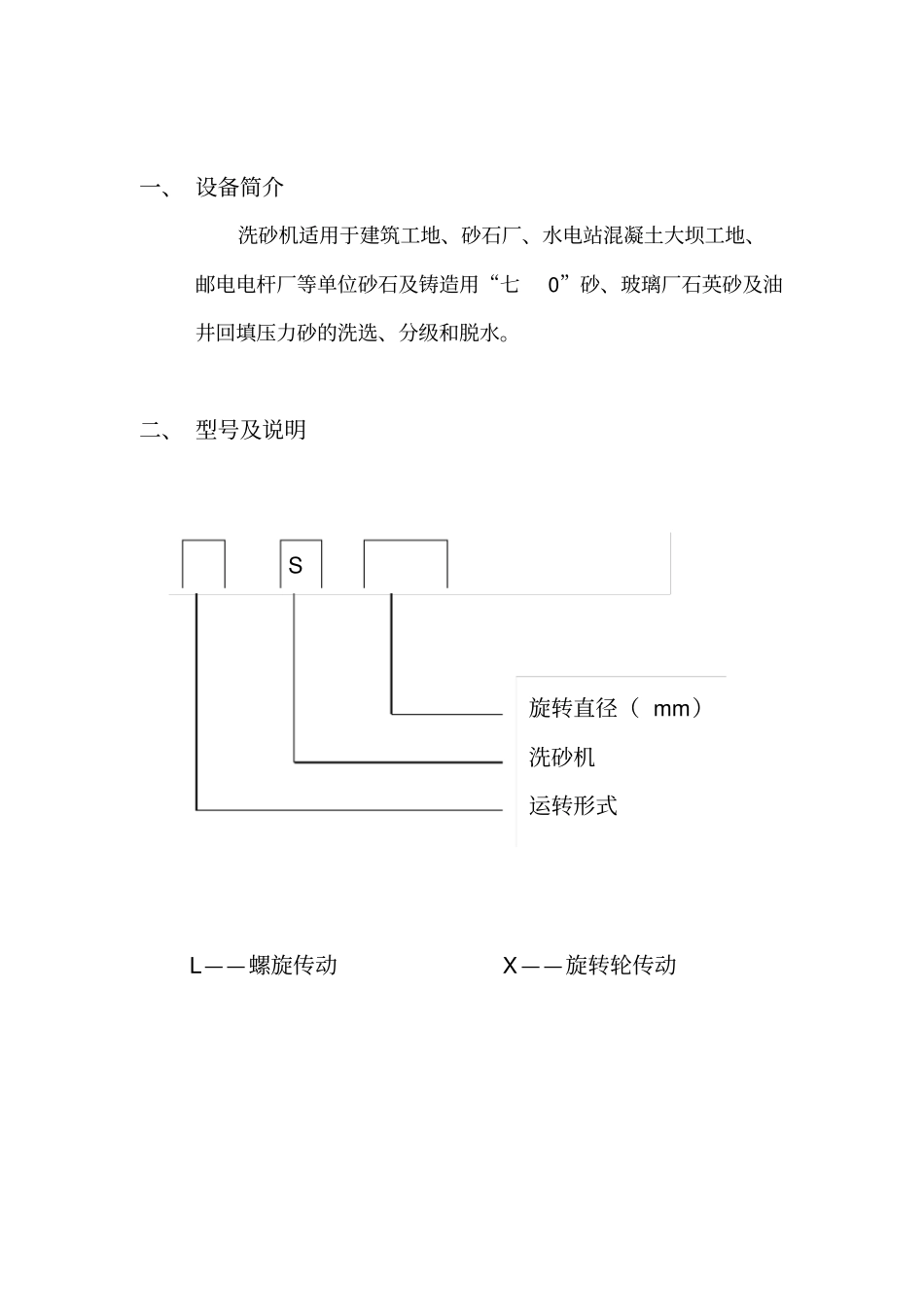

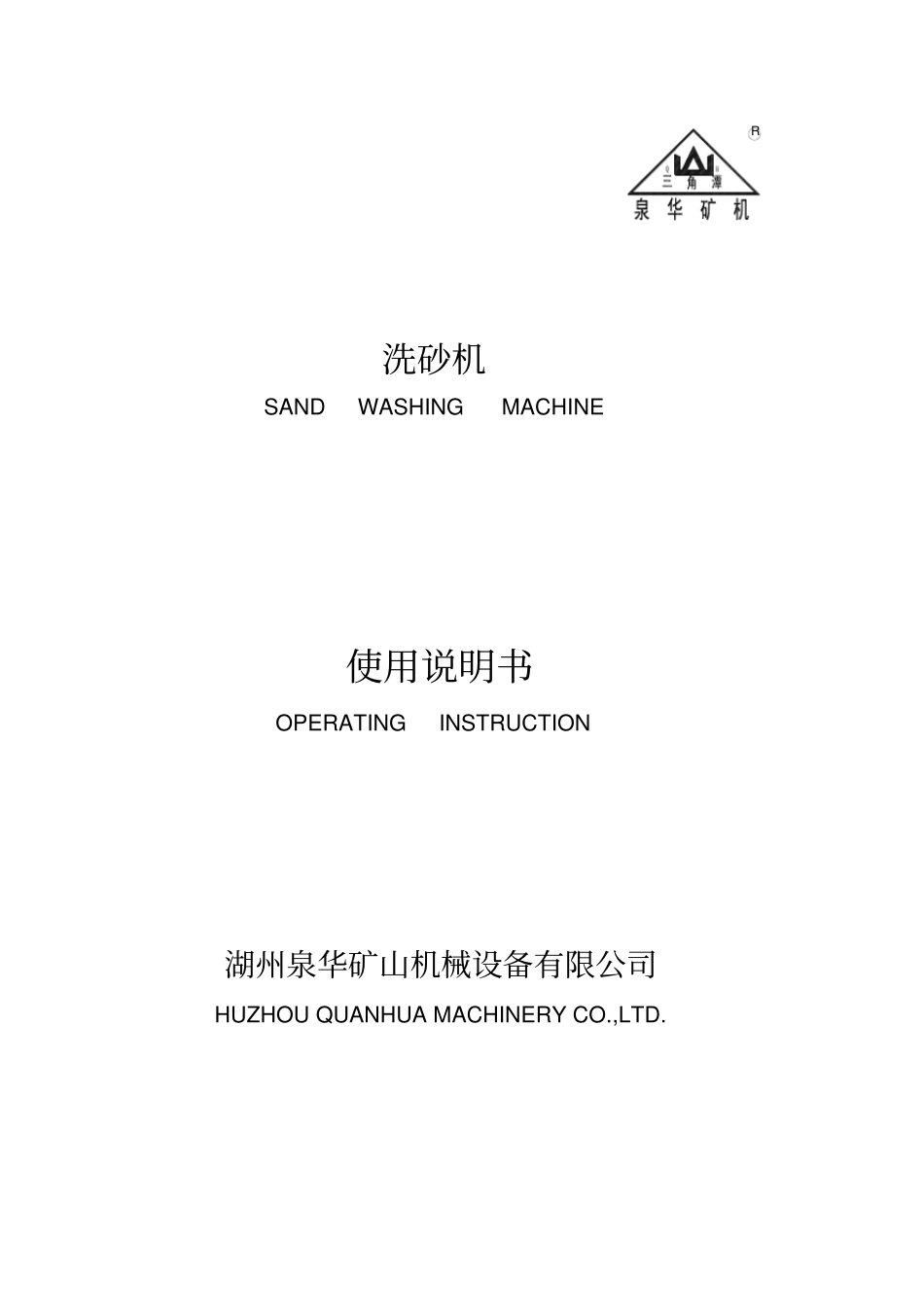

R洗砂机SAND WASHING MACHINE使用说明书OPERATING INSTRUCTION 湖州泉华矿山机械设备有限公司HUZHOU QUANHUA MACHINERY CO.,LTD. 目录一、 设备简介二、 型号及说明三、 主要技术参数四、 工作原理五、 结构特征六、 使用维护与须知七、 润滑八、 一般故障及排除方法九、 易损件表一、 设备简介洗砂机适用于建筑工地、砂石厂、水电站混凝土大坝工地、邮电电杆厂等单位砂石及铸造用“七0”砂、玻璃厂石英砂及油井回填压力砂的洗选、分级和脱水。二、 型号及说明L——螺旋传动X ——旋转轮传动S 旋转直径（ mm）洗砂机运转形式三、 工作原理沙石洗选机按 17° 倾斜布置，水槽下部由三边堰板包围形成沉淀池，螺旋头部没入沉淀池内，螺旋由电动机经减速器连接旋转，由沉淀池底部多孔板给入清洗水。该设备兼有清洗、脱水、分级三种功能。清洗: 沙石从给料箱进入沉淀池，在转动着的螺旋叶片作用下，使沙石翻滚并相互研磨，除去覆盖沙石表面上的杂质，同时破坏包复沙粒的水汽层，以利于脱水，由多孔板进行的清洗水形成上升水流，将比重小的异物带到水面溢出堰外，完成清洗作用。脱水：比重较大的颗粒沉入槽底，在槽底弯板一边，由螺旋叶片将砂石向上推进。由于水槽长度超出下部水平线有一个合适的长度，在向上推进过程中，除去砂石中多余水分，脱出的水从槽底另一侧排水沟流入沉淀池，砂石则从水槽上端槽底排料口排出。分级: 物料的分级是通过将不符合标准要求细颗粒溢出堰外来实现，其控制办法是：调整溢流堰高度及调整螺旋转速。清洗设备时，首先卸去4 个螺塞，然后打开冲洗水管，细颗粒和杂物即从废料口排出机外。五、结构特征洗砂机主要由以下部分组成1、传动装置：由电动机，大、小皮带轮，三角皮带和齿轮减速箱等构成。齿轮减速器：速比i= 48.57 。全封闭油浴式。齿轮为经热处理的钢制圆柱斜齿轮。轴的两端用圆锥滚子轴承支撑。减速器箱体的材料是 HT20-40，结合面衬以δ=0.5mm 的工业衬垫纸板，并涂密封胶，使减速器不渗漏润滑油。齿轮和减速器箱体的合理设计和精密加工，保证了减速器的传动精度。2、螺旋轴：螺旋直径D=1122mm，螺距 S=500mm，头数 Z=1，圈数 n=15.5，右旋，为镶边式螺旋。 螺旋叶片材料为 Q235A，δ =8mm钢板，用特制模具压制而成，连续焊在空心轴上。每一螺距的螺旋由六块扇形衬板组成，衬板材料为高锰铸钢（ZGMn13）。具有良好的耐磨性能，保证经久耐用。磨损到不能使用时，可更换新的衬...
