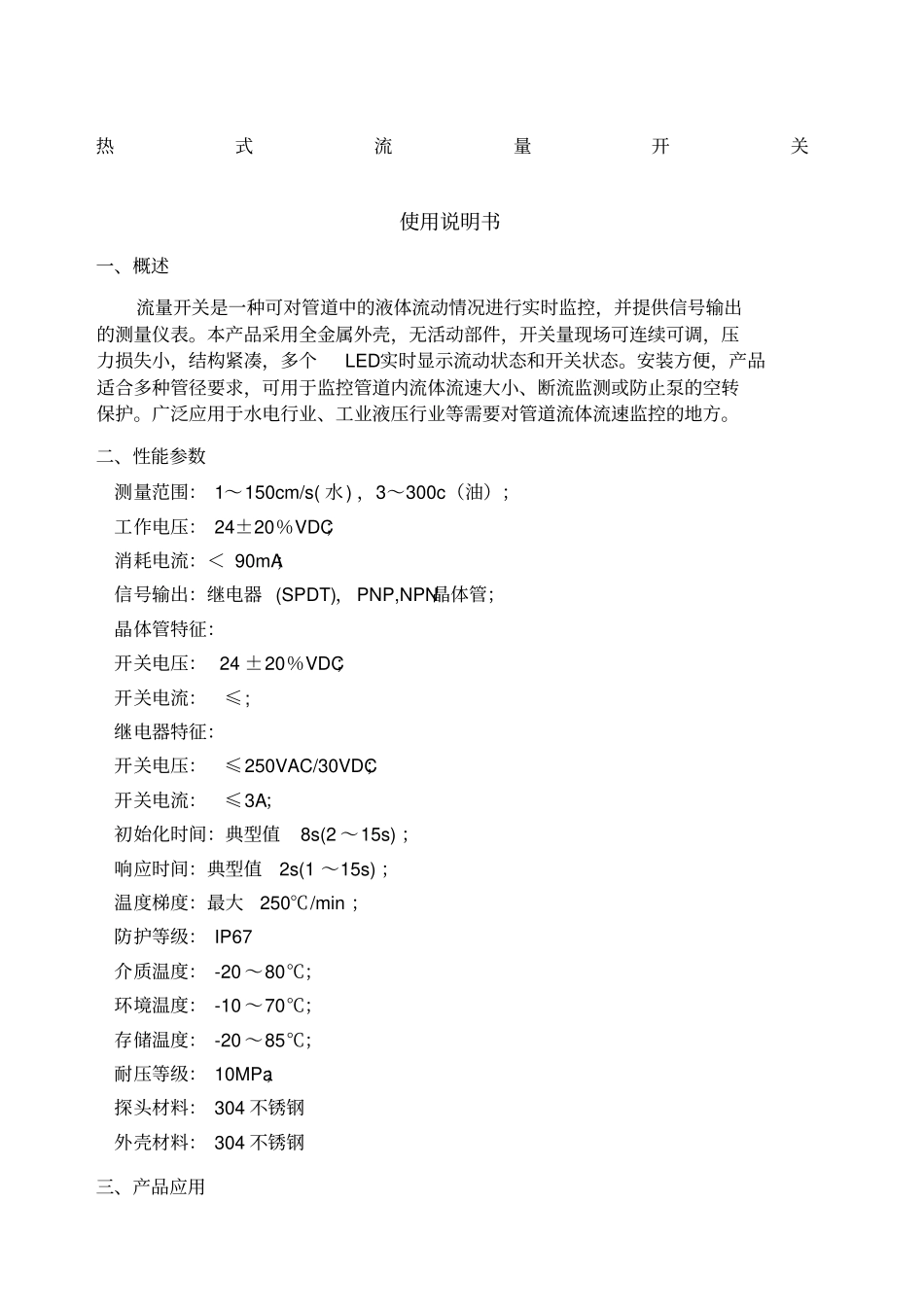

热式流量开关使用说明书一、概述流量开关是一种可对管道中的液体流动情况进行实时监控，并提供信号输出的测量仪表。本产品采用全金属外壳，无活动部件，开关量现场可连续可调，压力损失小，结构紧凑，多个LED实时显示流动状态和开关状态。安装方便，产品适合多种管径要求，可用于监控管道内流体流速大小、断流监测或防止泵的空转保护。广泛应用于水电行业、工业液压行业等需要对管道流体流速监控的地方。二、性能参数测量范围： 1～150cm/s( 水 ) ，3～300c（油）；工作电压： 24±20％VDC；消耗电流：＜ 90mA；信号输出：继电器 (SPDT)， PNP,NPN晶体管；晶体管特征：开关电压： 24 ±20％VDC；开关电流：≤;继电器特征：开关电压：≤250VAC/30VDC；开关电流：≤3A；初始化时间：典型值8s(2 ～15s) ；响应时间：典型值2s(1 ～15s) ；温度梯度：最大250℃/min ；防护等级： IP67介质温度： -20 ～80℃；环境温度： -10 ～70℃；存储温度： -20 ～85℃；耐压等级： 10MPa；探头材料： 304 不锈钢外壳材料： 304 不锈钢三、产品应用本产品的感应部件和信号处理单元为一体结构，流速的监控设置连续调节，监测范围与流速有关，而与流量或总体流速无关。本产品用于以下方面的监控功能： (1) 介质流动 / 降低流速；(2) 介质存在 / 不存在； (3) 介质流动 / 静止。本产品用位于面板上排成一行的6 个不同颜色的指示灯来显示报警状态及流速的趋势，并通过单个继电器输出开关量信号，6 个指示灯的含义如下：1 个红色指示灯：当点亮时，未达到设定流速；1 个黄色指示灯：当点亮时，达到设定流速/ 超过设定流速，继电器开始动作；4 个绿色指示灯：超过设定流速，依次点亮，点亮数越多表示流速越大，当流速降低时按相反顺序依次熄灭。四、外形结构及电气定义流量开关采用电缆或接插件连接方式。其外型图如图1 所示。结构尺寸图 :电气定义 :M12*1 航空插头输出表一电气定义接线图5 继电器 : 常闭点灰色继电器输出1 24VDC+ 棕色3 24VDC- 蓝色2 继电器 : 常开点白色4 继电器 : 公共点黑色55灰色4123序号颜色1234棕色白色蓝色黑色¤¤¤¤¤¤五、产品安装1、产品的安装，需要将探头完全侵没在流体中，如果在小管径上安装，注意要采用适当方法避免将探头顶到下方管壁上。2、当流体不能够完全充满管道时，产品需安装在管道底部（图3）3、如果管道内可能存在沉淀物，请将产品安装在管道侧壁，水平安装 ...
