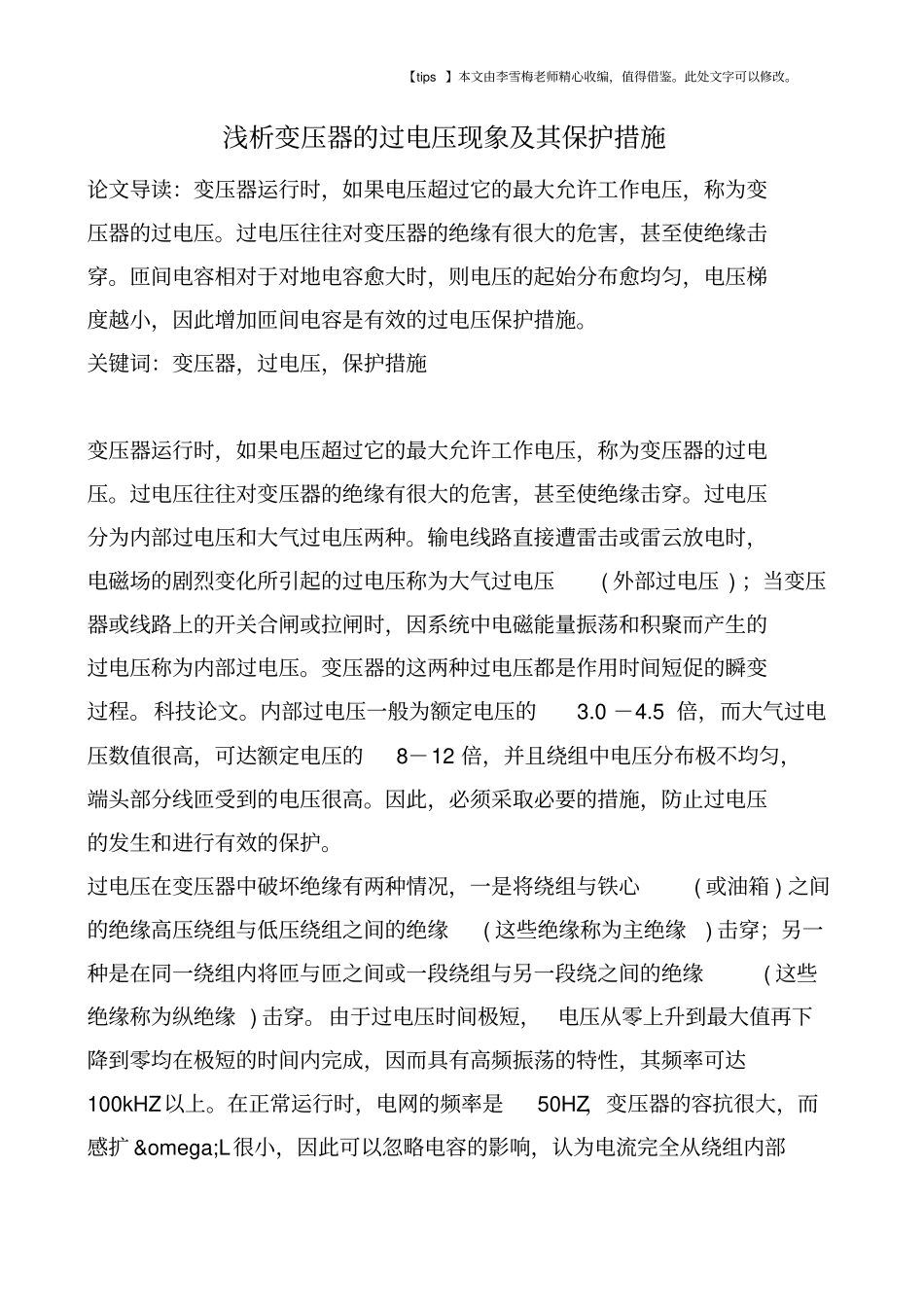

浅析变压器的过电压现象及其保护措施

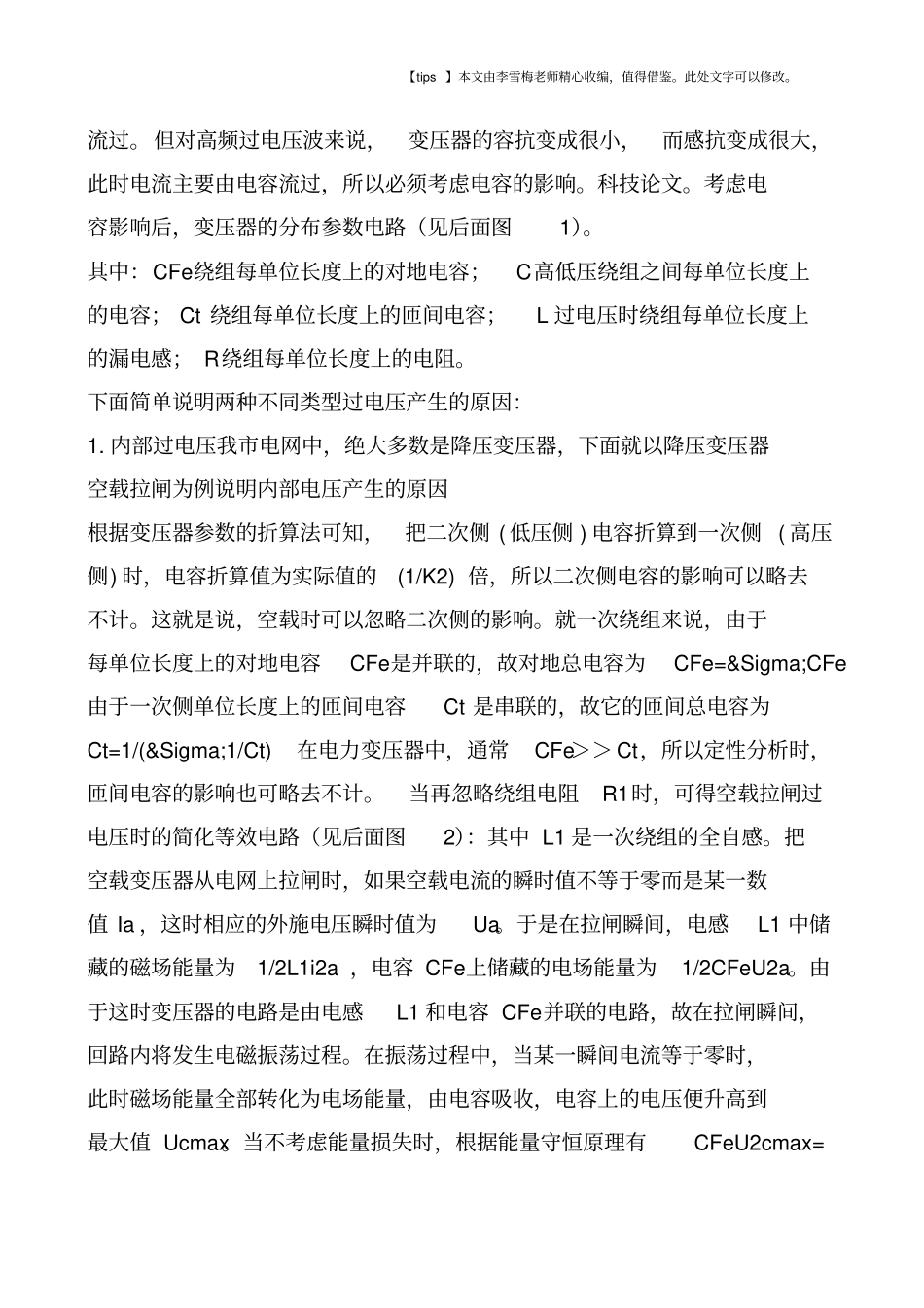

【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。浅析变压器的过电压现象及其保护措施论文导读：变压器运行时，如果电压超过它的最大允许工作电压，称为变压器的过电压。过电压往往对变压器的绝缘有很大的危害，甚至使绝缘击穿。匝间电容相对于对地电容愈大时，则电压的起始分布愈均匀，电压梯度越小，因此增加匝间电容是有效的过电压保护措施。关键词：变压器，过电压，保护措施变压器运行时，如果电压超过它的最大允许工作电压，称为变压器的过电压。过电压往往对变压器的绝缘有很大的危害，甚至使绝缘击穿。过电压分为内部过电压和大气过电压两种。输电线路直接遭雷击或雷云放电时，电磁场的剧烈变化所引起的过电压称为大气过电压( 外部过电压 ) ；当变压器或线路上的开关合闸或拉闸时，因系统中电磁能量振荡和积聚而产生的过电压称为内部过电压。变压器的这两种过电压都是作用时间短促的瞬变过程。科技论文。内部过电压一般为额定电压的3.0 －4.5 倍，而大气过电压数值很高，可达额定电压的8－12 倍，并且绕组中电压分布极不均匀，端头部分线匝受到的电压很高。因此，必须采取必要的措施，防止过电压的发生和进行有效的保护。过电压在变压器中破坏绝缘有两种情况，一是将绕组与铁心( 或油箱 ) 之间的绝缘高压绕组与低压绕组之间的绝缘( 这些绝缘称为主绝缘) 击穿；另一种是在同一绕组内将匝与匝之间或一段绕组与另一段绕之间的绝缘( 这些绝缘称为纵绝缘 ) 击穿。由于过电压时间极短， 电压从零上升到最大值再下降到零均在极短的时间内完成，因而具有高频振荡的特性，其频率可达100kHZ以上。在正常运行时，电网的频率是50HZ，变压器的容抗很大，而感扩 ωL很小，因此可以忽略电容的影响，认为电流完全从绕组内部【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。流过。但对高频过电压波来说，变压器的容抗变成很小，而感抗变成很大，此时电流主要由电容流过，所以必须考虑电容的影响。科技论文。考虑电容影响后，变压器的分布参数电路（见后面图1）。其中：CFe绕组每单位长度上的对地电容；C高低压绕组之间每单位长度上的电容； Ct 绕组每单位长度上的匝间电容；L 过电压时绕组每单位长度上的漏电感； R绕组每单位长度上的电阻。下面简单说明两种不同类型过电压产生的原因：1. 内部过电压我市电网中，绝大多数是降压变压器，下面就以降压变压器空载拉闸为例说明内部电压产生的原...
