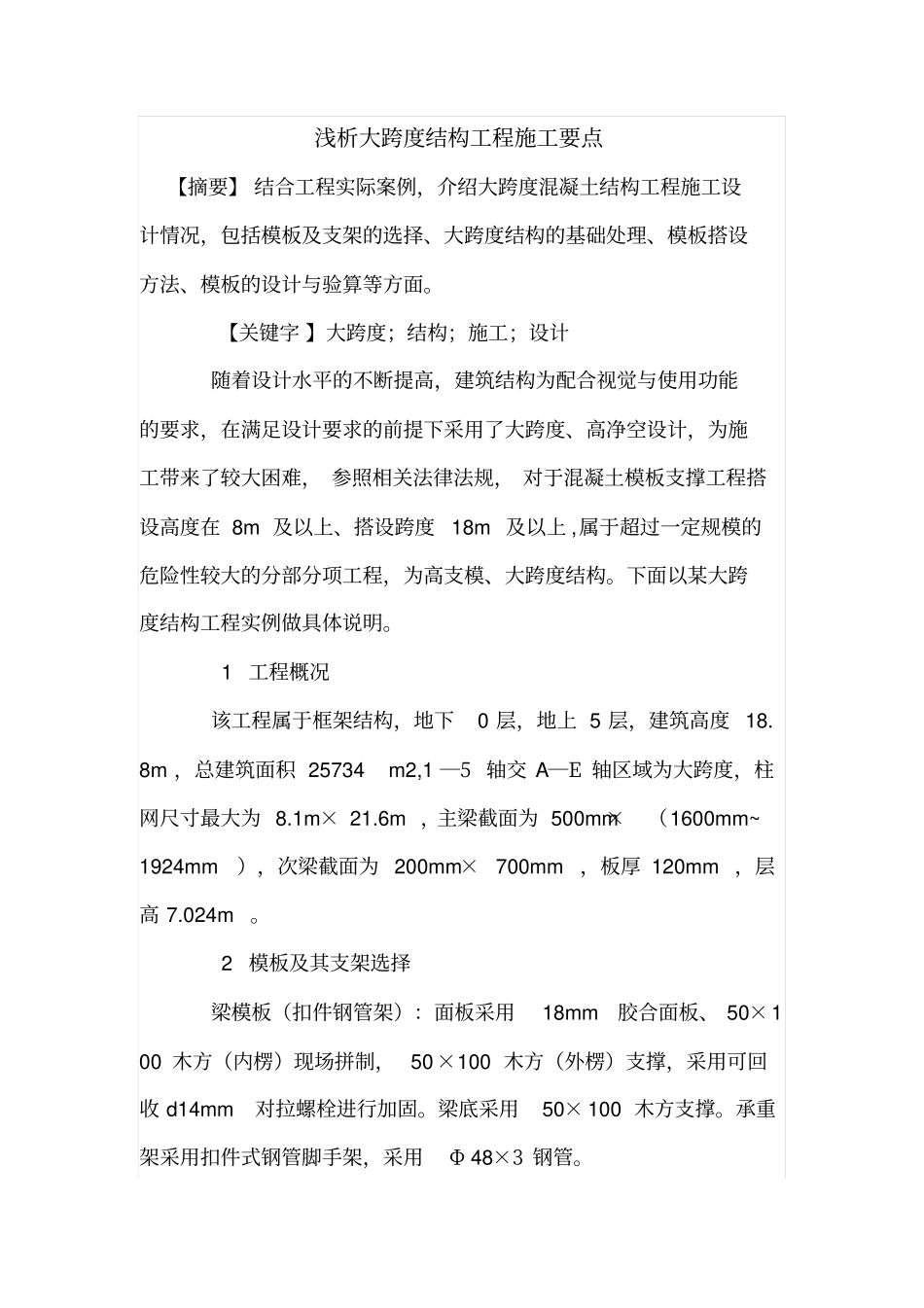

浅析大跨度结构工程施工要点

浅析大跨度结构工程施工要点【摘要】 结合工程实际案例，介绍大跨度混凝土结构工程施工设计情况，包括模板及支架的选择、大跨度结构的基础处理、模板搭设方法、模板的设计与验算等方面。【关键字 】大跨度；结构；施工；设计随着设计水平的不断提高，建筑结构为配合视觉与使用功能的要求，在满足设计要求的前提下采用了大跨度、高净空设计，为施工带来了较大困难， 参照相关法律法规， 对于混凝土模板支撑工程搭设高度在 8m 及以上、搭设跨度18m 及以上 ,属于超过一定规模的危险性较大的分部分项工程，为高支模、大跨度结构。下面以某大跨度结构工程实例做具体说明。1 工程概况该工程属于框架结构，地下0 层，地上 5 层，建筑高度 18.8m ，总建筑面积 25734 m2,1 ―5 轴交 A―E 轴区域为大跨度，柱网尺寸最大为 8.1m× 21.6m ，主梁截面为 500mm×（1600mm~1924mm），次梁截面为 200mm×700mm，板厚 120mm ，层高 7.024m。2 模板及其支架选择梁模板（扣件钢管架）：面板采用18mm胶合面板、 50×100 木方（内楞）现场拼制， 50×100 木方（外楞）支撑，采用可回收 d14mm对拉螺栓进行加固。梁底采用50× 100 木方支撑。承重架采用扣件式钢管脚手架，采用Φ 48×3 钢管。板模板（扣件钢管高架）：采用18mm厚胶合面板，底板采用 50mm×100mm方木支撑。承重架采用扣件式钢管脚手架，采用 Φ 48×3 钢管。3 大跨度结构基础处理原土（场地原始土层，未经扰动）压实平整，压实系数≥0.95,150mm厚碎石垫层， C15 商品混凝土 100mm厚面层。梁底立杆下铺设 250× 50 通长木板，板底立杆下铺设通长木方。 4 模板搭设方法及施工时注意事项4.1 梁侧模板采用木方作为内楞间距361mm，木方作为外楞间距 400mm，采用 d14mm对拉螺栓加固水平间距400mm，竖向间距 500mm。梁模板采用 18mm胶合面板作为面板，梁底支撑间距 300mm。支撑为 Φ 48×3 钢管。扣件式钢管脚手架作为支撑系统，脚手架梁跨方向0.45m ，梁两侧立杆间距1.0m ，步距 1.5m ，梁下沿跨度方向加设一根小横杆/ 每跨,主梁立杆外侧（双向）和边梁单侧设连续竖向剪刀撑， 整个竖向设三层水平剪刀撑 （三层架设位置为扫地杆、梁下和1/2 架高）。以 500mm×1924mm斜面梁为例具体梁截面设置见图1。另 200mm×700mm截面小梁立杆横距为 0.9m ，纵距 1.02m ，并在纵距内加设1 根短横杆。4.2 板模采用 50mm×100mm木方做板底支撑，中...
