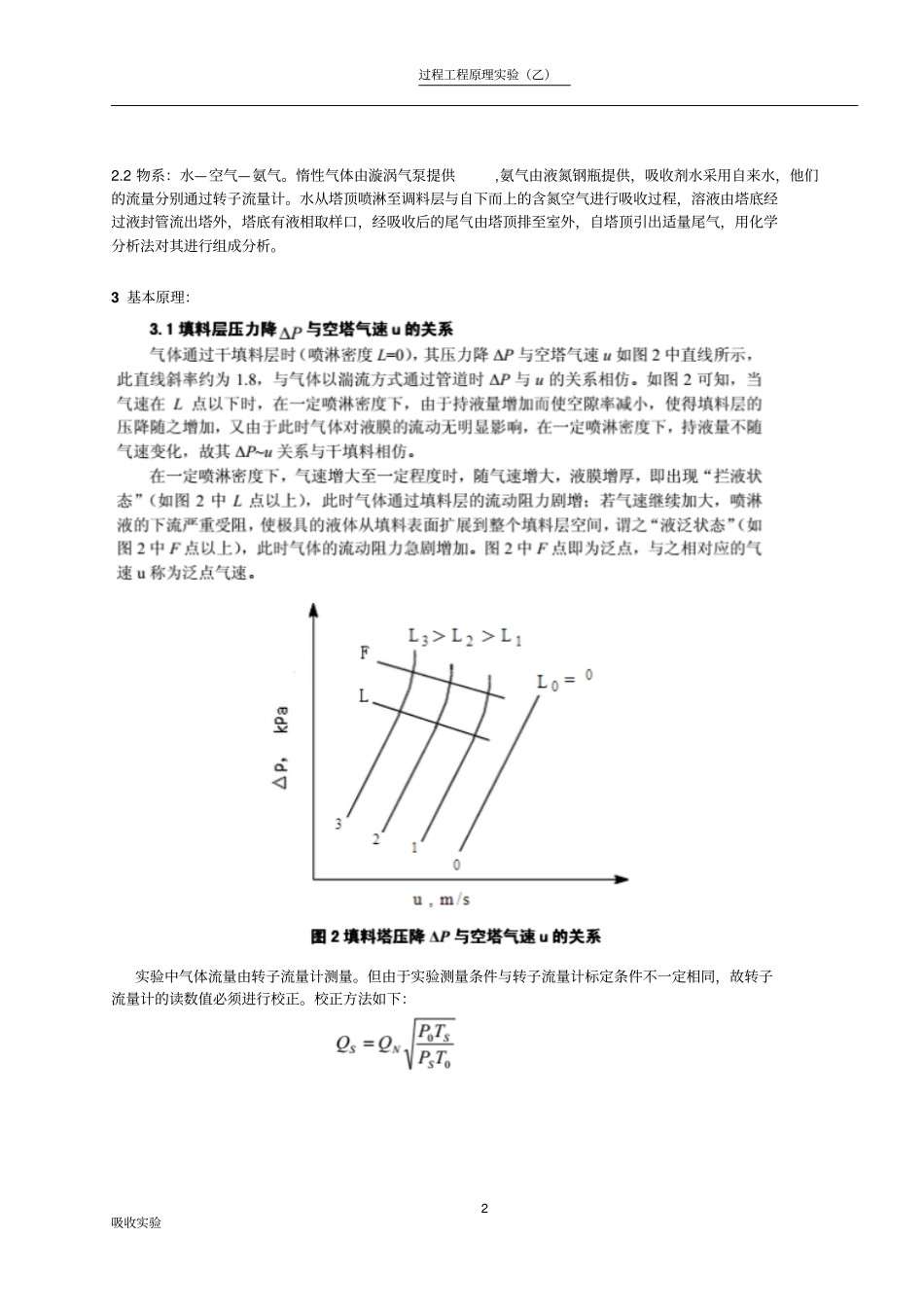

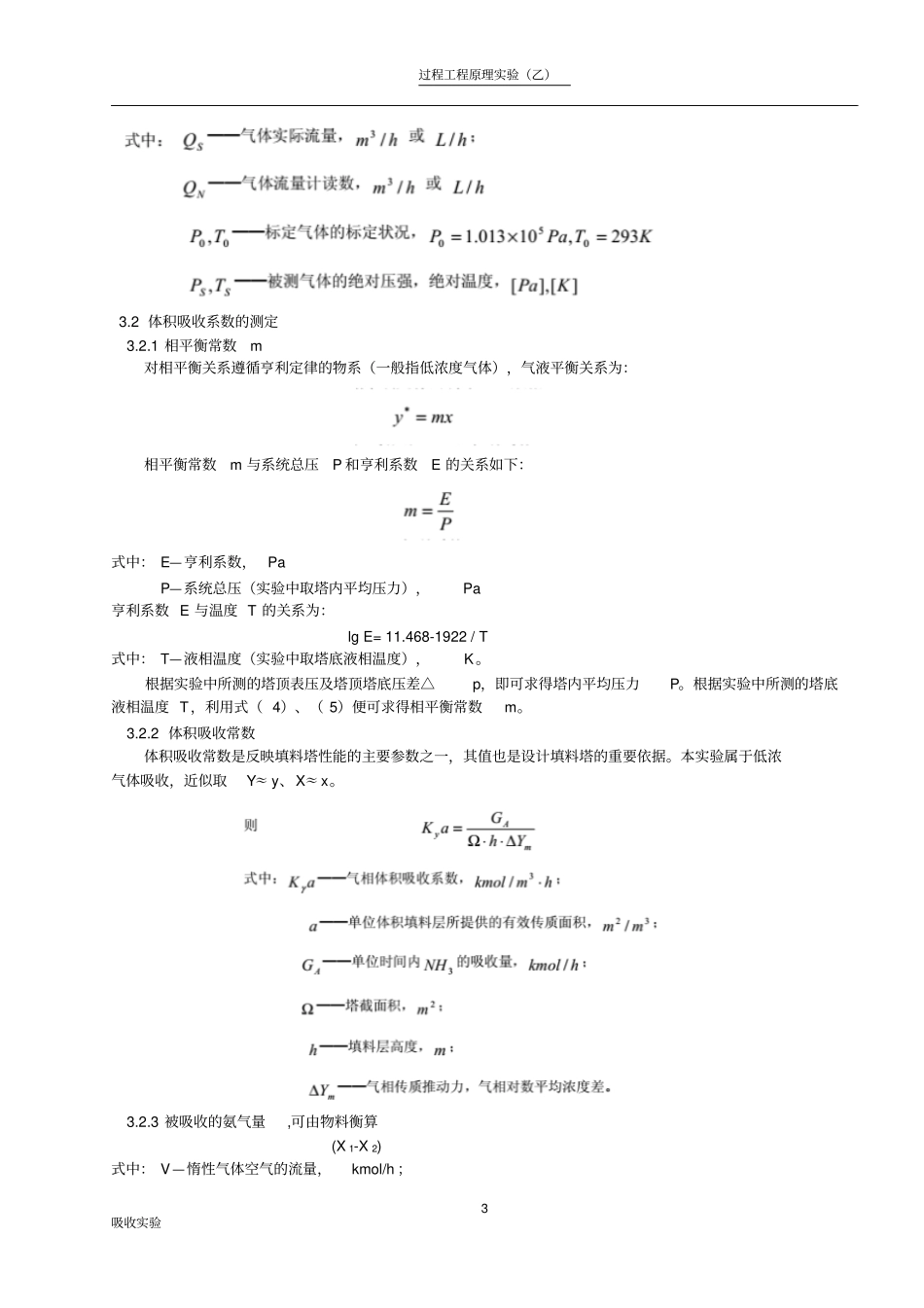

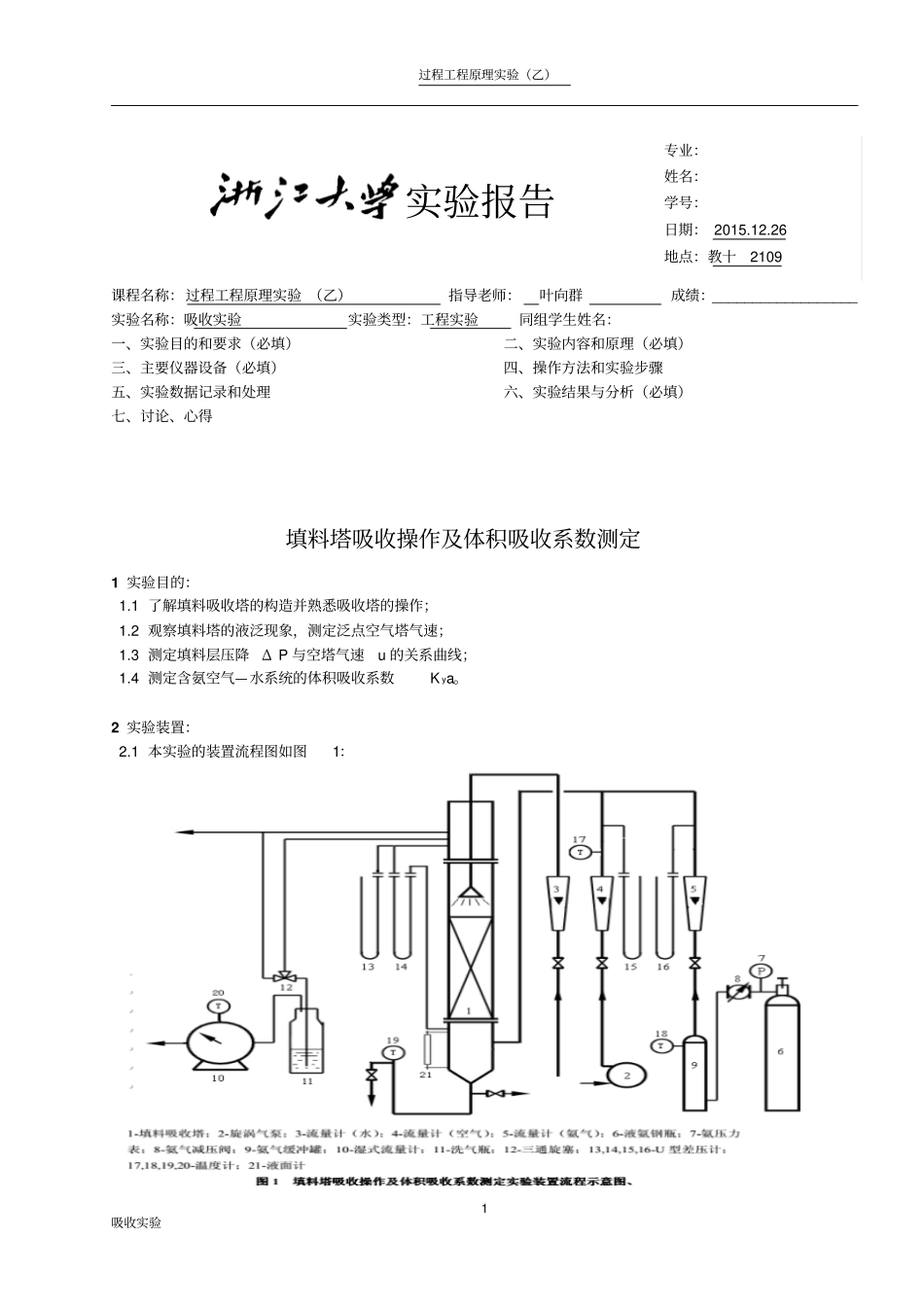

过程工程原理实验（乙）1 吸收实验实验报告课程名称：过程工程原理实验 （乙）指导老师：叶向群成绩：__________________ 实验名称：吸收实验实验类型：工程实验同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得填料塔吸收操作及体积吸收系数测定1 实验目的：1.1 了解填料吸收塔的构造并熟悉吸收塔的操作；1.2 观察填料塔的液泛现象，测定泛点空气塔气速；1.3 测定填料层压降Δ P 与空塔气速u 的关系曲线；1.4 测定含氨空气—水系统的体积吸收系数K ya。2 实验装置：2.1 本实验的装置流程图如图1：专业：姓名：学号：日期： 2015.12.26 地点：教十2109 过程工程原理实验（乙）2 吸收实验2.2 物系：水—空气—氨气。惰性气体由漩涡气泵提供,氨气由液氮钢瓶提供，吸收剂水采用自来水，他们的流量分别通过转子流量计。水从塔顶喷淋至调料层与自下而上的含氮空气进行吸收过程，溶液由塔底经过液封管流出塔外，塔底有液相取样口，经吸收后的尾气由塔顶排至室外，自塔顶引出适量尾气，用化学分析法对其进行组成分析。3 基本原理：实验中气体流量由转子流量计测量。但由于实验测量条件与转子流量计标定条件不一定相同，故转子流量计的读数值必须进行校正。校正方法如下：过程工程原理实验（乙）3 吸收实验3.2 体积吸收系数的测定3.2.1 相平衡常数m 对相平衡关系遵循亨利定律的物系（一般指低浓度气体），气液平衡关系为：相平衡常数m 与系统总压P 和亨利系数E 的关系如下：式中： E—亨利系数， Pa P—系统总压（实验中取塔内平均压力），Pa 亨利系数 E 与温度 T 的关系为：lg E= 11.468-1922 / T 式中： T—液相温度（实验中取塔底液相温度），K。根据实验中所测的塔顶表压及塔顶塔底压差△p，即可求得塔内平均压力P。根据实验中所测的塔底液相温度 T，利用式（ 4）、（ 5）便可求得相平衡常数m。3.2.2 体积吸收常数体积吸收常数是反映填料塔性能的主要参数之一，其值也是设计填料塔的重要依据。本实验属于低浓气体吸收，近似取Y≈ y、X≈x。3.2.3 被吸收的氨气量,可由物料衡算(X 1-X 2) 式中： V—惰性气体空气的流量，kmol/h ；过程工程原理实验（乙）4 吸收实验—进塔气相的组成，比摩尔分率，kmol （A ）/ kmol （ B）；—出塔气相（尾气）的组成，比...
