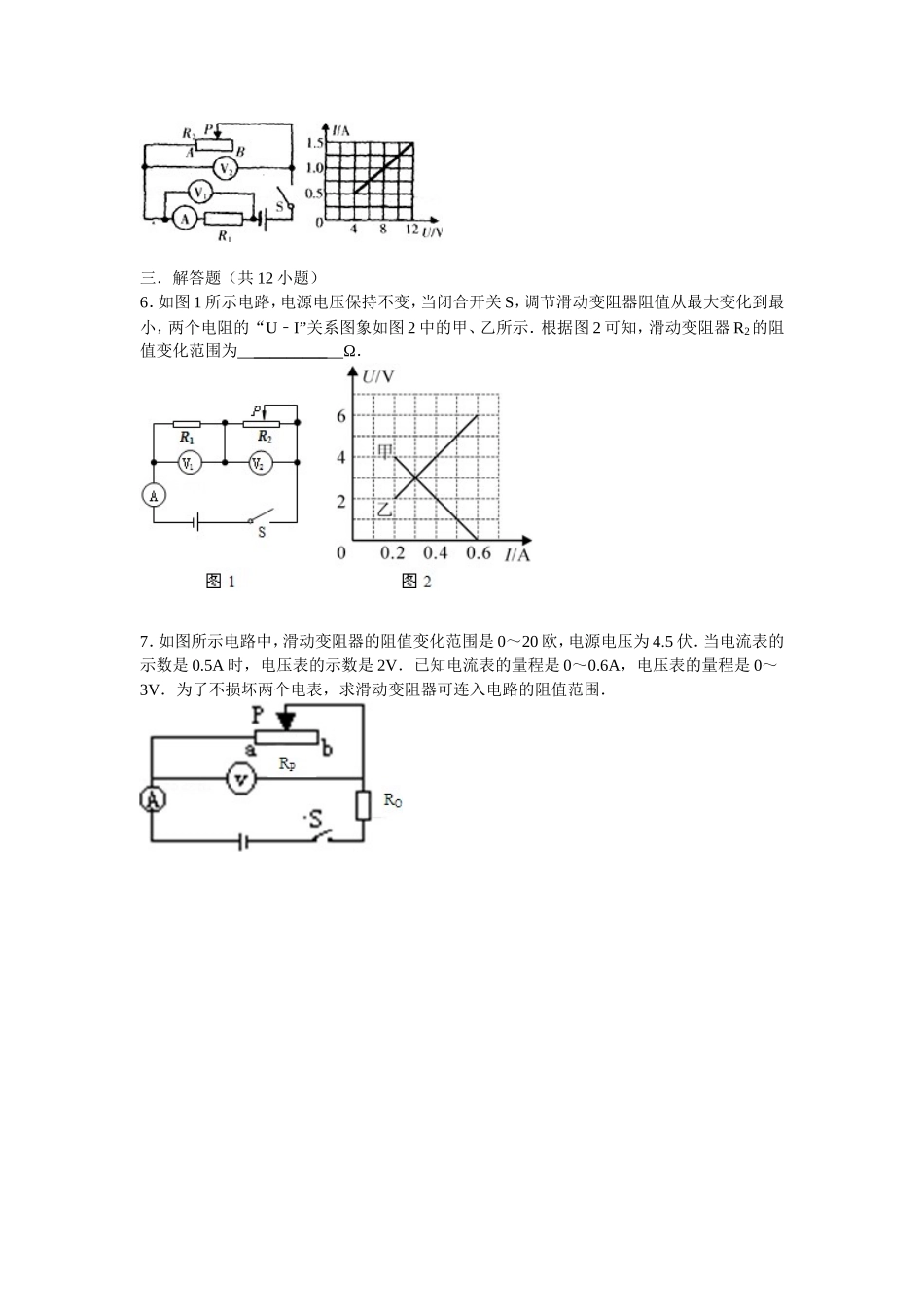

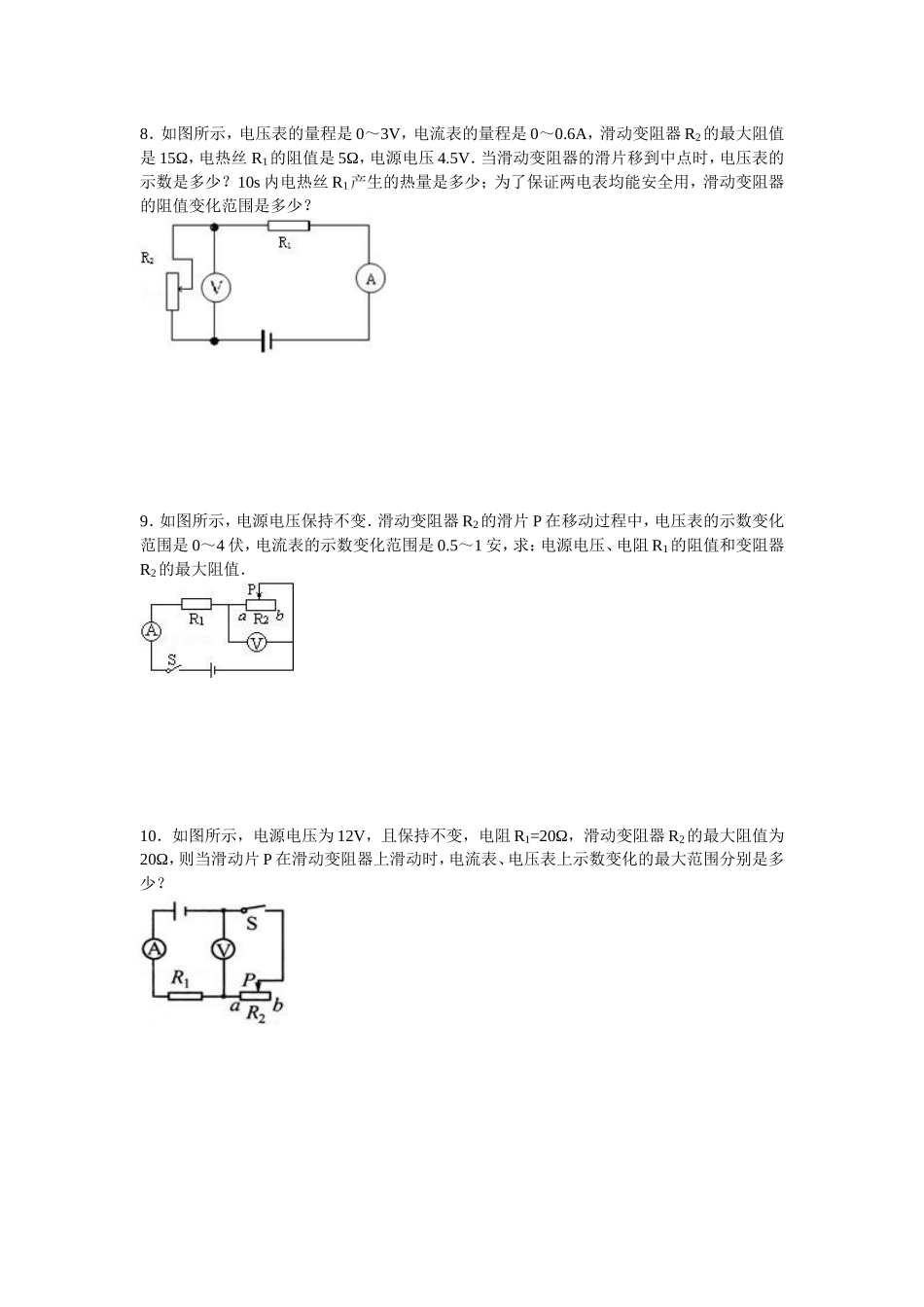

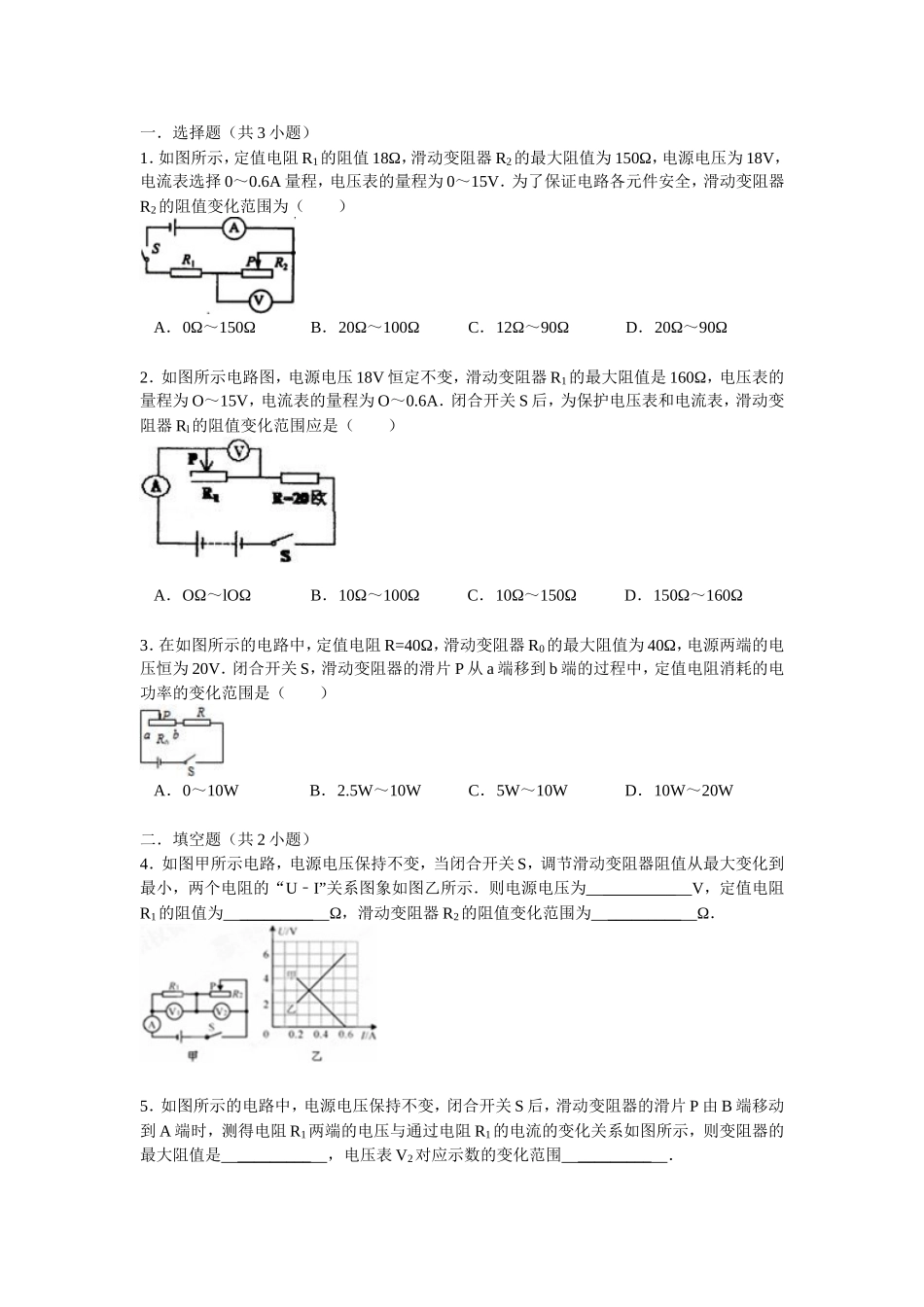

一．选择题（共3小题）1．如图所示，定值电阻R1的阻值18Ω，滑动变阻器R2的最大阻值为150Ω，电源电压为18V，电流表选择0～0.6A量程，电压表的量程为0～15V．为了保证电路各元件安全，滑动变阻器R2的阻值变化范围为（）A．0Ω～150ΩB．20Ω～100ΩC．12Ω～90ΩD．20Ω～90Ω2．如图所示电路图，电源电压18V恒定不变，滑动变阻器R1的最大阻值是160Ω，电压表的量程为O～15V，电流表的量程为O～0.6A．闭合开关S后，为保护电压表和电流表，滑动变阻器Rl的阻值变化范围应是（）A．OΩ～lOΩB．10Ω～100ΩC．10Ω～150ΩD．150Ω～160Ω3．在如图所示的电路中，定值电阻R=40Ω，滑动变阻器R0的最大阻值为40Ω，电源两端的电压恒为20V．闭合开关S，滑动变阻器的滑片P从a端移到b端的过程中，定值电阻消耗的电功率的变化范围是（）A．0～10WB．2.5W～10WC．5W～10WD．10W～20W二．填空题（共2小题）4．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“UI”﹣关系图象如图乙所示．则电源电压为_________V，定值电阻R1的阻值为_________Ω，滑动变阻器R2的阻值变化范围为_________Ω．5．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共12小题）6．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“UI”﹣关系图象如图2中的甲、乙所示．根据图2可知，滑动变阻器R2的阻值变化范围为_________Ω．7．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．8．如图所示，电压表的量程是0～3V，电流表的量程是0～0.6A，滑动变阻器R2的最大阻值是15Ω，电热丝R1的阻值是5Ω，电源电压4.5V．当滑动变阻器的滑片移到中点时，电压表的示数是多少？10s内电热丝R1产生的热量是多少；为了保证两电表均能安全用，滑动变阻器的阻值变化范围是多少？9．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值．10．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？11．如图所示，电流表的量程为0～0.6A，电压表的量程为0～15V．灯泡铭牌标着“18V，9W”，电源电压恒为U=24V．（1）当滑动变阻器连入电路的电阻值为36Ω时，灯泡消耗的实际功率．（2）当滑动变阻器的阻值为何值，滑动变阻器的功率最大，最大值是多少？（3）当滑动变阻器左右任意滑动时，电路能安全工作，滑动变阻器连入电路中的电阻的变化范围．12．如图，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压．13．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R'，的滑片P在移动过程中，电压表的示数变化范围为0～9.6V，电流表的示数变化范围为0.2～1A，求：（1）R的阻值；（2）R'的最大阻值；（3）电源电压．14．一只标有“2.5V0.5A”的小灯泡和一只规格为“10Ω1A”的滑动变阻器串连接在电压为3伏的电源上，如图所示．求（1）正常发光时滑动变阻器接入电路中的阻值；（2）滑片滑动时，灯泡功率的变化范围；（3）若小灯泡的实际功率为0.8W，求滑动变阻器接入电路中的电阻．15．在图所示的电路中，电源两端电压U=9V，电阻R1=10Ω，滑动变阻器R2的最大电阻值为20Ω．当滑动变阻器的滑片P从右端移到左端时，电阻R1消耗的电功率变化范围是_________W．16．如图所示，小灯泡L标有“6V...
