人教版八年级物理上册[光学作图]专题练习及答案

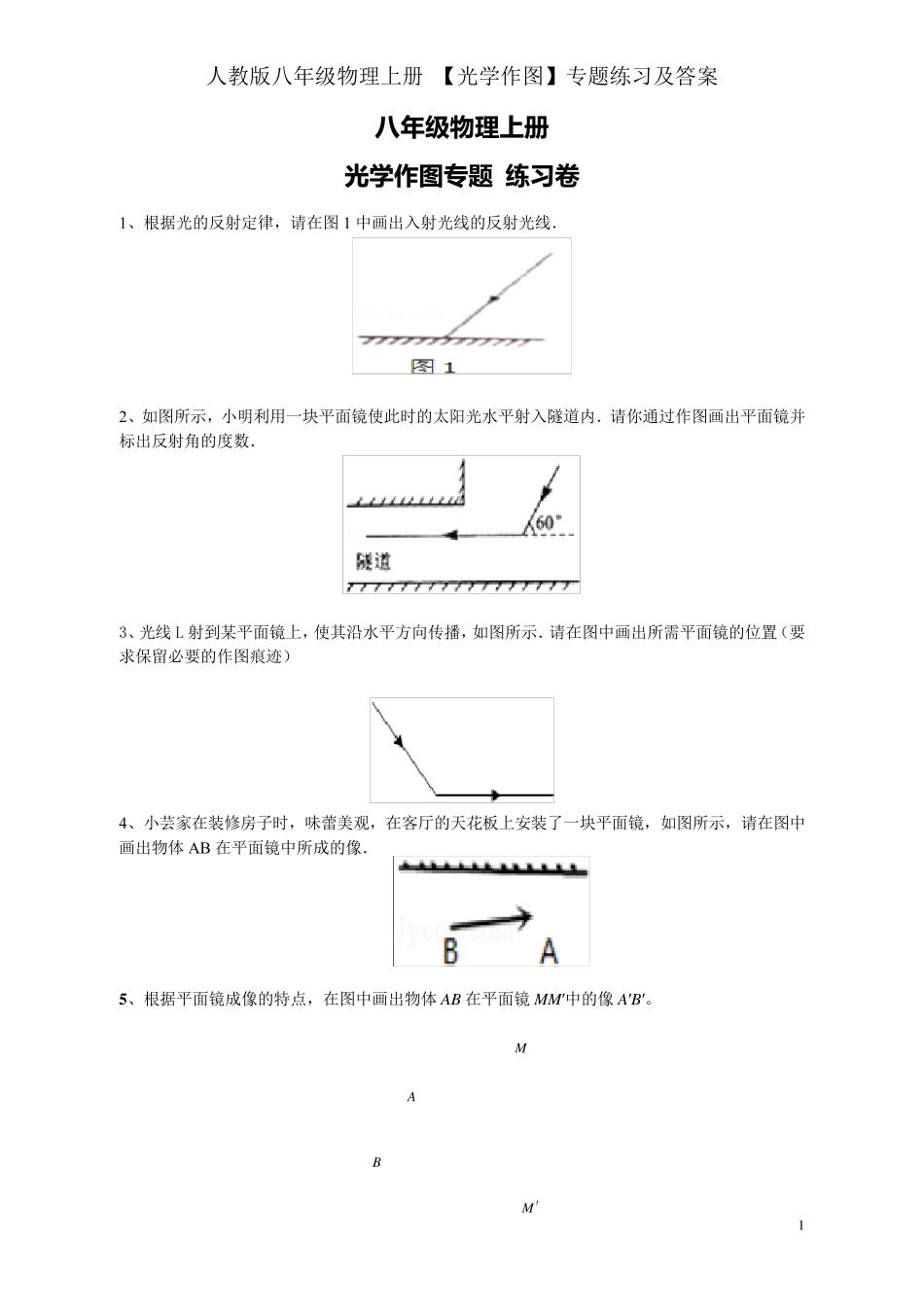

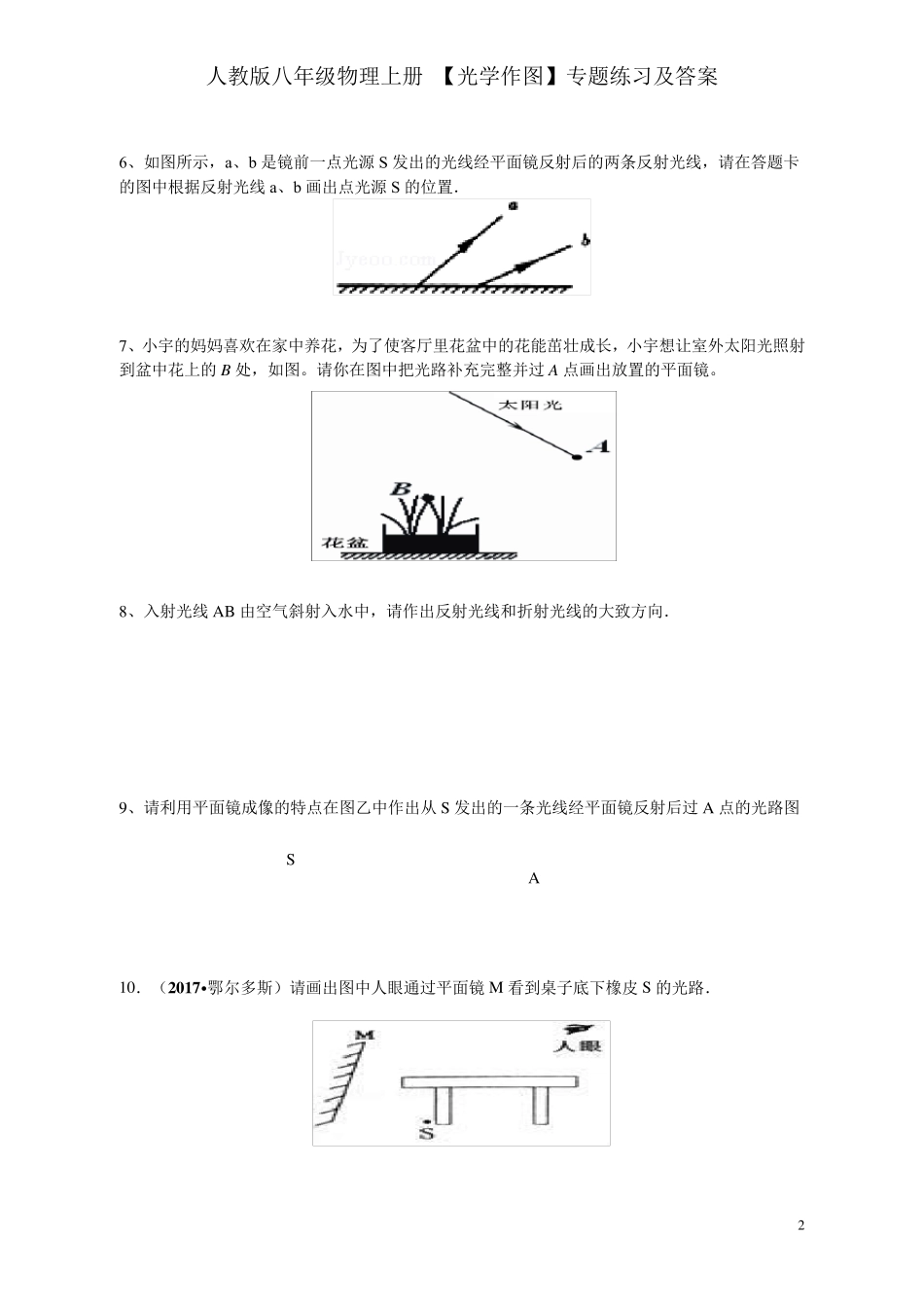

人教版八年级物理上册 【光学作图】专题练习及答案 1 八 年 级 物 理 上册 光学作图专题 练习卷 1、根据光的反射定律，请在图1 中画出入射光线的反射光线． 2、如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数． 3、光线L 射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置（要求保留必要的作图痕迹） 4、小芸家在装修房子时，味蕾美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB 在平面镜中所成的像． 5 、根据平面镜成像的特点，在图中画出物体AB 在平面镜M M ′中的像A′B′。 A B M M ′ 人教版八年级物理上册 【光学作图】专题练习及答案 2 6、如图所示，a、b 是镜前一点光源 S 发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线 a、b 画出点光源 S 的位置． 7、小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的 B 处，如图。请你在图中把光路补充完整并过 A 点画出放置的平面镜。 8、入射光线 AB 由空气斜射入水中，请作出反射光线和折射光线的大致方向． 9、请利用平面镜成像的特点在图乙中作出从 S发出的一条光线经平面镜反射后过 A 点的光路图 10．（2 0 1 7 •鄂尔多斯）请画出图中人眼通过平面镜 M 看到桌子底下橡皮 S的光路． 太阳光 A S 人教版八年级物理上册 【光学作图】专题练习及答案 3 11、图甲中，光线 AO 从空气中斜射向水面，请画出它的反射光线和大致的折射光线． 12、如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角 r。 13、如图所示，在平静的湖边有一盏路灯标记为 S，潜水爱好者在水下 E 处看到路灯的像为 S′ ．请画出水下 E 处的人看到路灯 S的光路图，并根据平面镜成像特点画出路灯 S通过水面所成的像 A． 14、图甲中一束光射向并穿过玻璃砖，请画出这束光进入和离开玻璃砖后的光线； 15、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图1 所示，请画出这束光线在水中行进最后射出水面的光路图． 人教版八年级物理上册 【光学作图】专题练习及答案 4 16 ．（2 0 1 7 • 泸州）下面四幅图片选自我们的物理课本，下列说法错误的是（ ） A．甲图是一束光在密度不均匀糖...
