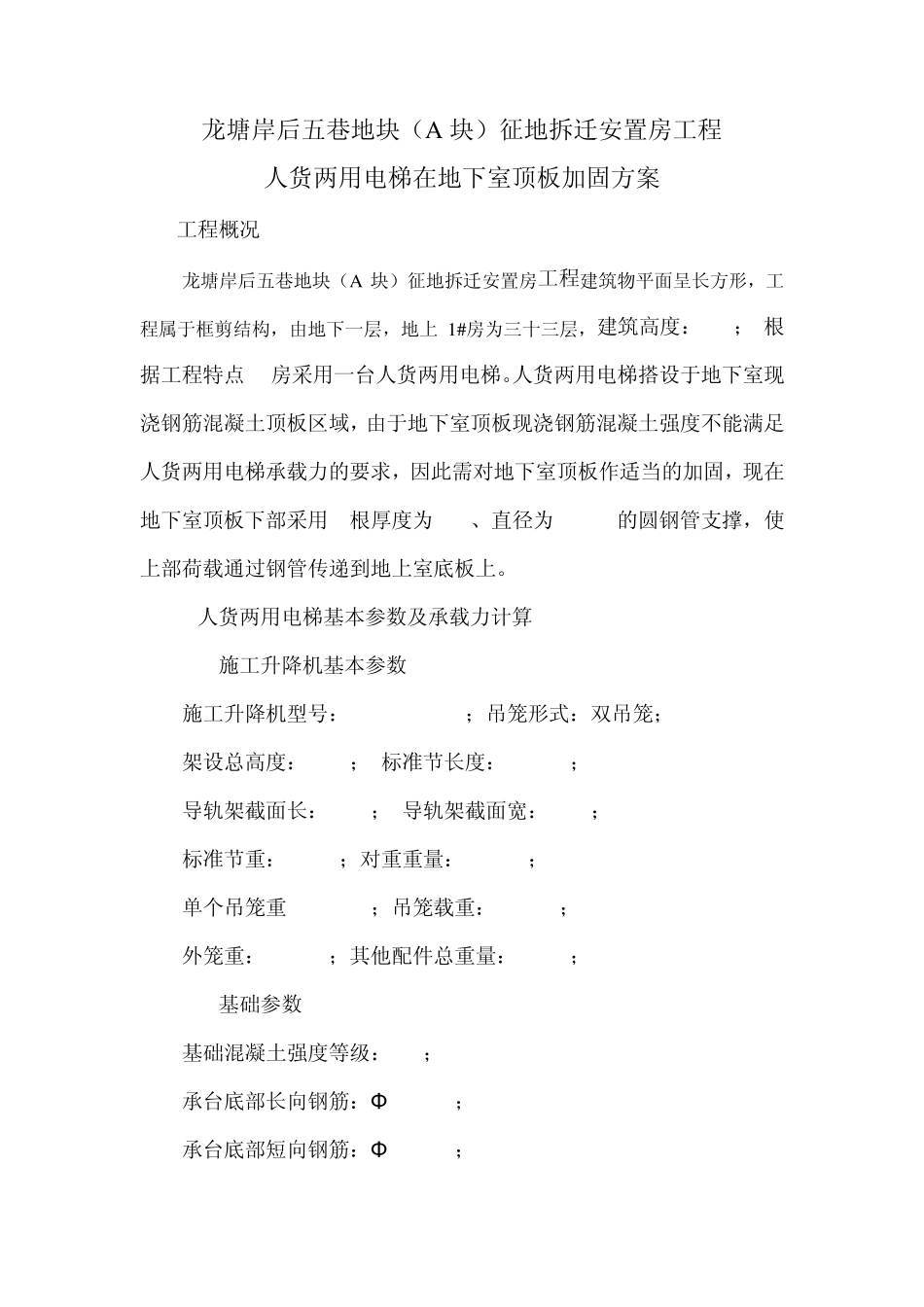

人货梯加固方案_第1页
1/7

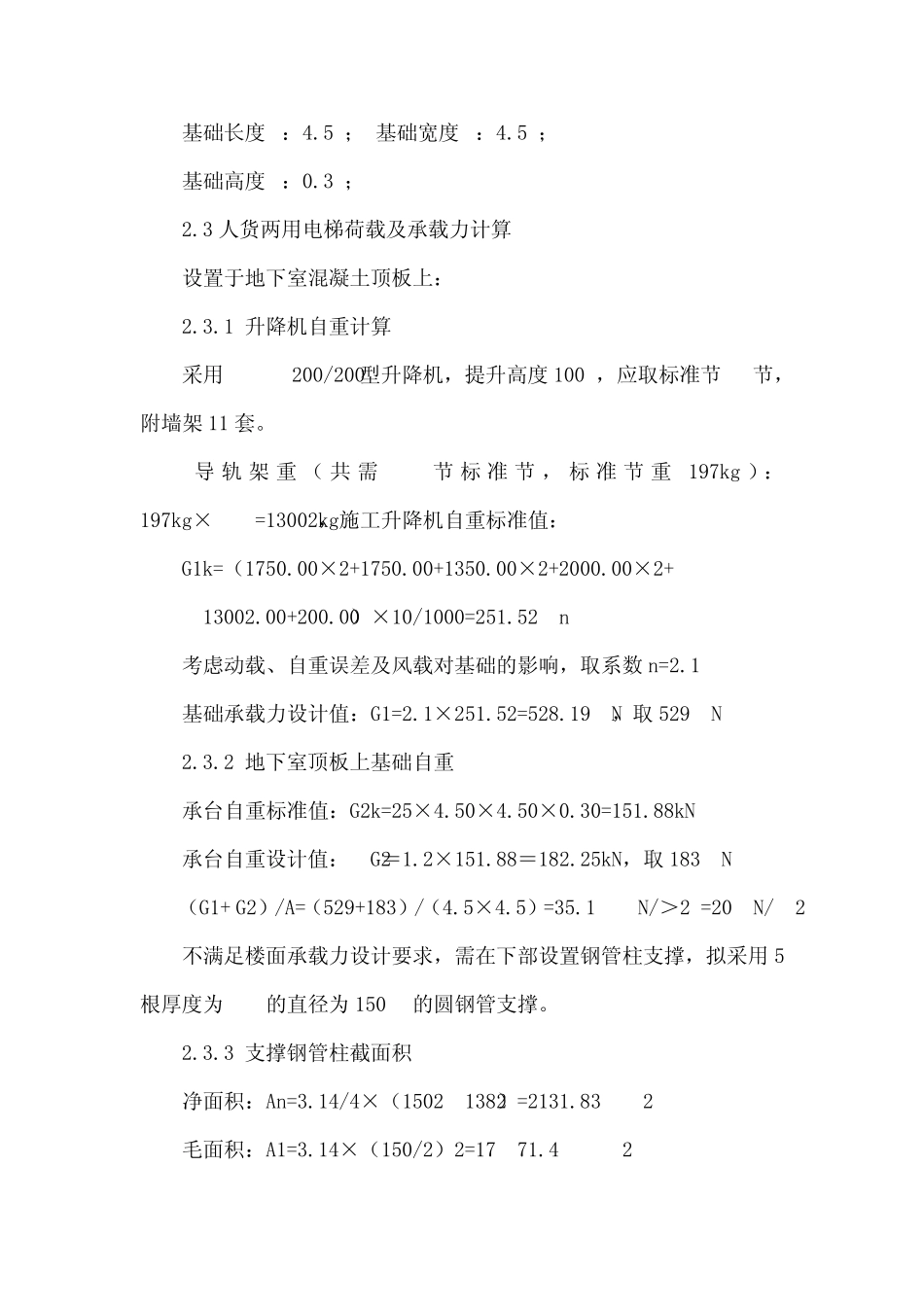

人货梯加固方案_第2页
2/7

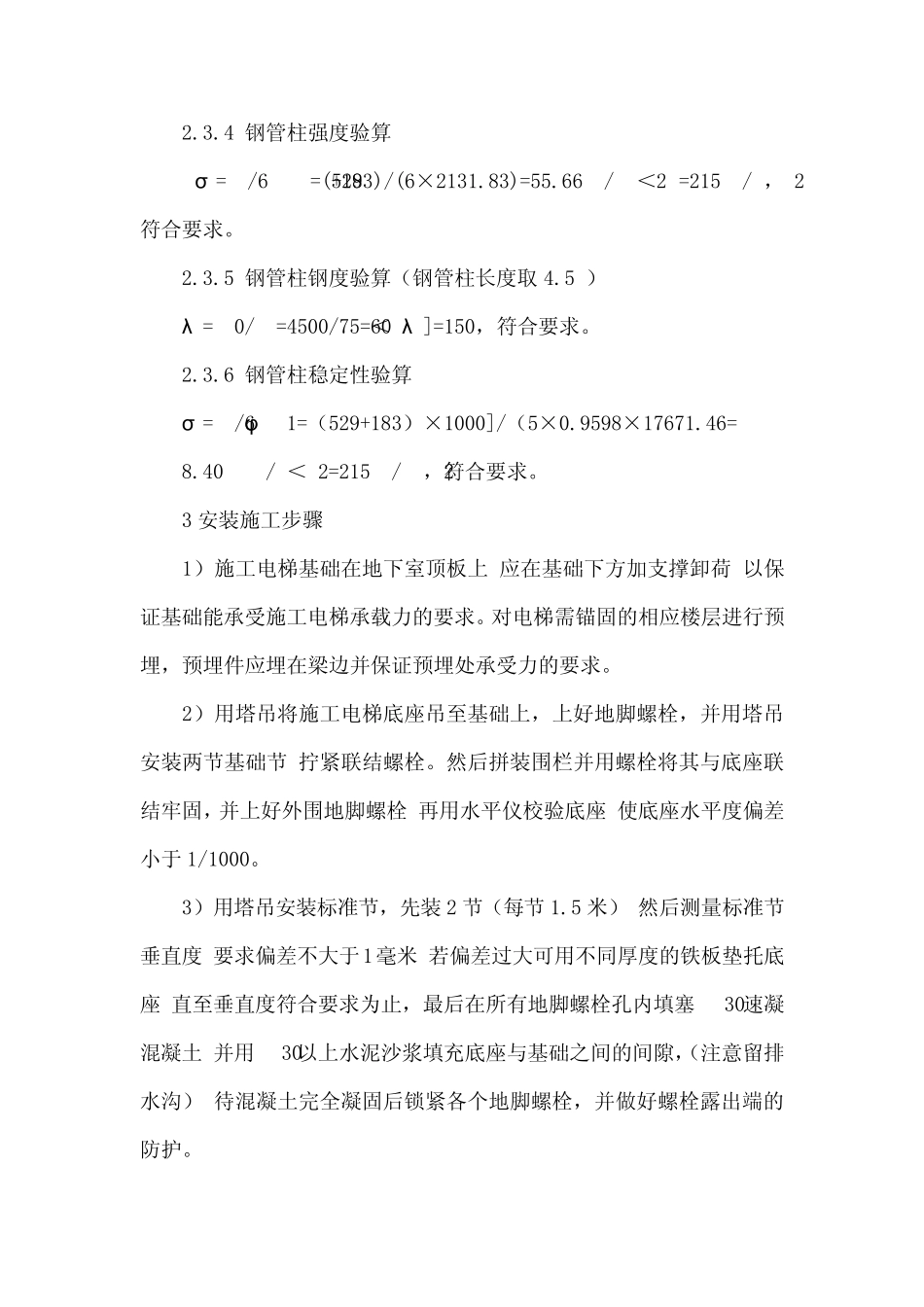

人货梯加固方案_第3页
3/7
龙塘岸后五巷地块(A 块)征地拆迁安置房工程 人货两用电梯在地下室顶板加固方案 1工程概况 龙塘岸后五巷地块(A 块)征地拆迁安置房工程建筑物平面呈长方形,工程属于框剪结构,由地下一层,地上1#房为三十三层,建筑高度:96m; 根据工程特点1#房采用一台人货两用电梯。人货两用电梯搭设于地下室现浇钢筋混凝土顶板区域,由于地下室顶板现浇钢筋混凝土强度不能满足人货两用电梯承载力的要求,因此需对地下室顶板作适当的加固,现在地下室顶板下部采用5根厚度为6mm、直径为150mm的圆钢管支撑,使上部荷载通过钢管传递到地上室底板上。 2人货两用电梯基本参数及承载力计算 2.1施工升降机基本参数 施工升降机型号:SCD200/200J;吊笼形式:双吊笼; 架设总高度:100m; 标准节长度:1.508m; 导轨架截面长:0.9m; 导轨架截面宽:0.6m; 标准节重:197kg;对重重量:1350kg; 单个吊笼重: 1750kg;吊笼载重:2000kg; 外笼重:1750kg;其他配件总重量:200kg; 2.2基础参数 基础混凝土强度等级:C35; 承台底部长向钢筋:Φ 12@200; 承台底部短向钢筋:Φ 12@200; 基础长度l:4.5m; 基础宽度b:4.5m; 基础高度h:0.3m; 2.3 人货两用电梯荷载及承载力计算 设置于地下室混凝土顶板上: 2.3.1 升降机自重计算 采用SCD200/200CJ型升降机,提升高度100m,应取标准节66节,附墙架11 套。 导轨架重(共需66节标准节,标准节重197kg ):197kg×66=13002kg,施工升降机自重标准值: G1k=(1750.00×2+1750.00+1350.00×2+2000.00×2+ 13002.00+200.00)×10/1000=251.52Kn 考虑动载、自重误差及风载对基础的影响,取系数 n=2.1 基础承载力设计值:G1=2.1×251.52=528.19KN,取529KN 2.3.2 地下室顶板上基础自重 承台自重标准值:G2k=25×4.50×4.50×0.30=151.88kN 承台自重设计值: G2=1.2×151.88=182.25kN,取183KN (G1+ G2)/A=(529+183)/(4.5×4.5)=35.16KN/m2>f=20KN/m2 不满足楼面承载力设计要求,需在下部设置钢管柱支撑,拟采用5根厚度为 6mm的直径为 150mm的圆钢管支撑。 2.3.3 支撑钢管柱截面积 净面积:An=3.14/4×(1502-1382)=2131.83mm2 毛面积:A1=3.14×(150/2)2=17671.46mm2 2.3.4 钢管柱强度验算 σ =G/6An=(529+183)/(6×2131.83)=55.66N/mm2<f=215N/mm2,符合要求。 2.3.5 钢管柱钢度验算(钢管柱长度取 4.5m) λ =L0/i=4500/75=60<[λ ]=150,符...
