仁宝开机时序图文详解版

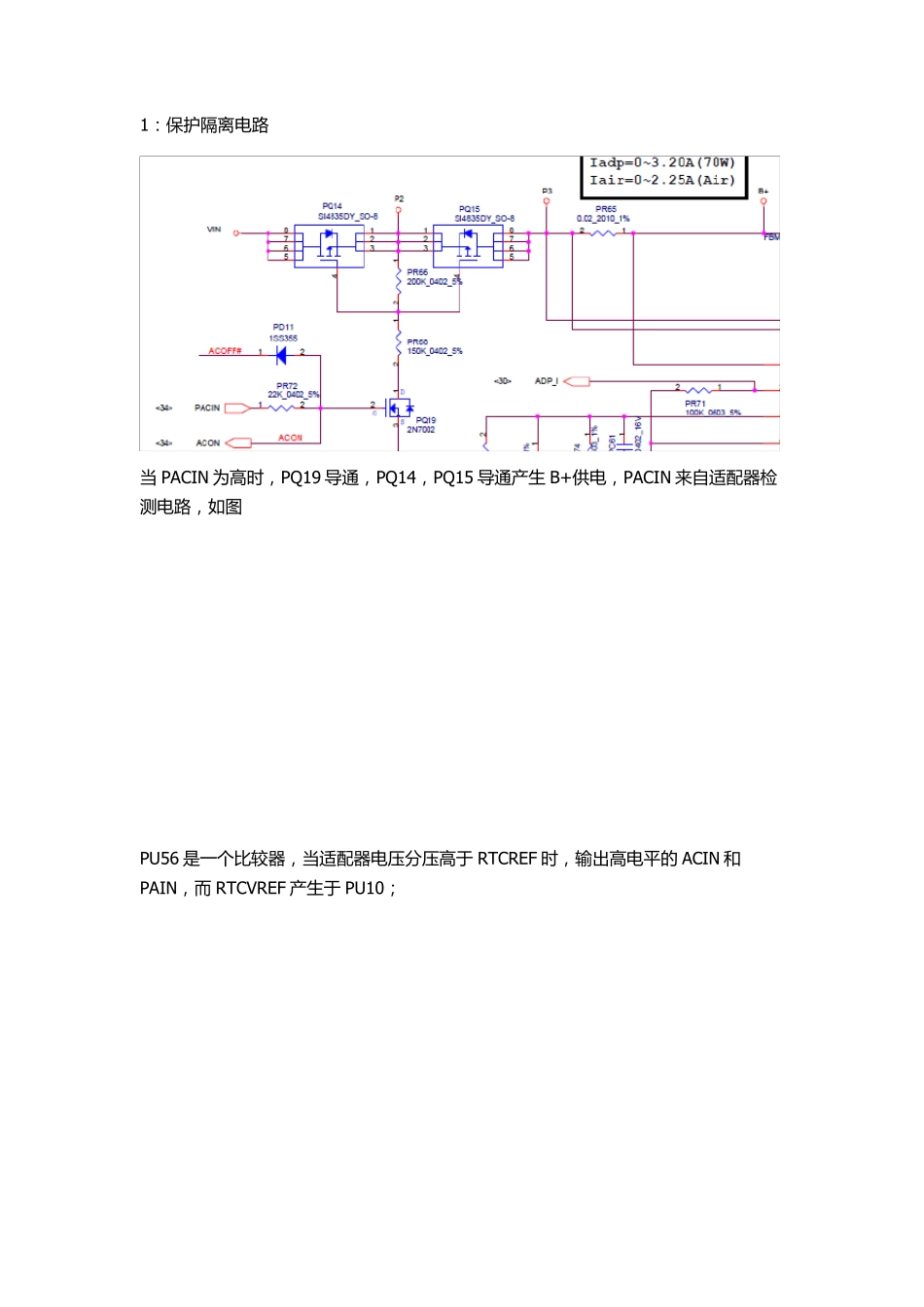

仁宝开机时序图文详解版_第1页
1/14

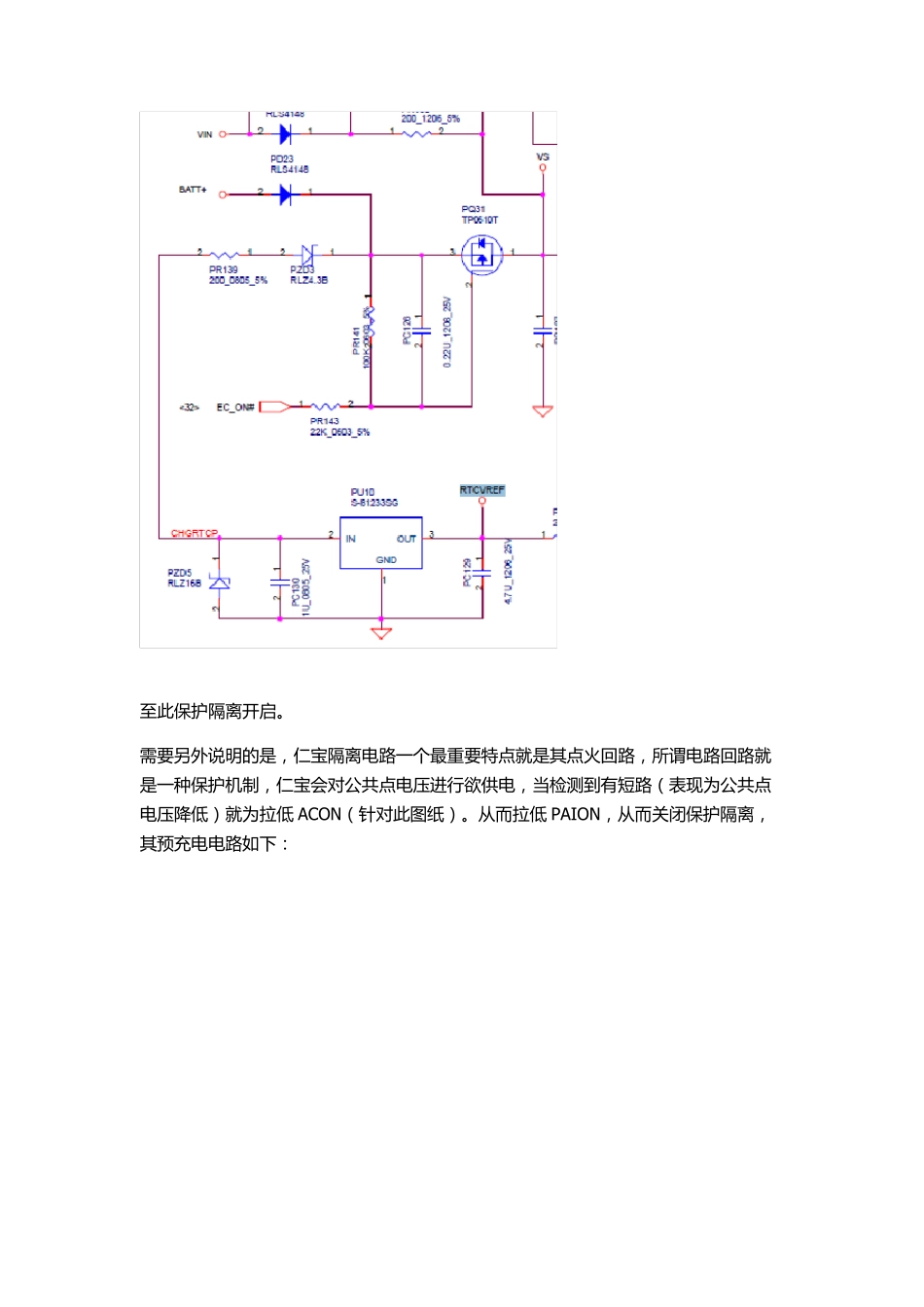

仁宝开机时序图文详解版_第2页
2/14
仁宝开机时序图文详解版_第3页
3/14
1: 保 护 隔 离 电 路 当 PACIN 为 高 时 , PQ19 导 通 , PQ14, PQ15 导 通 产 生 B+供 电 , PACIN 来 自 适 配 器 检测 电 路 , 如 图 PU56 是 一个比较器 , 当 适 配 器 电 压分压高 于 RTCREF 时 , 输出高 电 平的 ACIN 和PAIN, 而 RTCVREF 产 生 于 PU10; 至 此 保 护 隔 离 开 启 。 需要另外说明的是,仁宝隔 离 电路一个最重要特点就是其点火回路,所谓电路回路就是一种保 护 机制,仁宝会对公共点电压进行欲供电,当检测到有短路(表现为公共点电压降低)就为拉低 ACON(针对此 图纸)。从而拉低 PAION,从而关闭保 护 隔 离 ,其预充电电路如下: ( 当 B+供 电 短 路 , PU5A 比 较 器 输 出 低 电 平 的 ACON, 从 而 拉 低 PACIN, 关 闭 隔离 ; ) 2: 待 机 电 压 该 待 机 芯 片 是 MAX1632, 芯 片 工 作 流 程 为: PIN22 V+得到供 电 , PIN10 SKIP#和PIN23 SHDN# 信号无效时, 从 PIN 21 得到线性电 压 VL , PIN9REF 得到 2.5VREF,从 PIN 4 12OUT 得到+12VALWP , 当 芯 片 PIN7 和 PIN28 正常获得开启信号( 该 芯片 为 自 开 启 , 不 接 受 外 部 控 制 ) , 从 而 得 到 +5VALWP, +3VALWP; +5VALWP, +3VALWP 经 过 PJ4 和 PJ5 将 电 压 转 为 +5VALW, +3VALW; 然 后 提 供给 EC 和 南 桥 的 返 回 挂 起 电 。 EC 得 到 +3VALW 供 电 , PIN158, PIN160 晶振起 振正常, PIN19 ECRST 复位正常后 , EC 会读取 ROM 信息, 进行 GPIO 引脚定义, 则 EC 待机正常, 之后 , EC 从PIN3 RSMRST#引脚送出南 桥 的 返 回 挂 起 电 路的 复位信号, 在南 桥 的 得 到 供 电 , 时钟信号正常后 , 再接 收正常的 RSMRST#后 , 南 桥 RTC 电 路正常待机, 等待用户按下开关, 等候开 机; 至 此 待 机 结 束 ; 用 户 按 下开关: 开关信号 ON/OFF,被用 户 按 下开关时出现高—低—高的变化,该变化送个 EC 的ON/OFF 引脚; EC 接收到该信号高—低—高的变化后,会有两个动作,(1)送出EC-ON 信 号 , 该 信 号 送 到 开 关 引 脚 , 将 EC_ON 转 换 为 EC_ON#, EC_ON#又 ...
