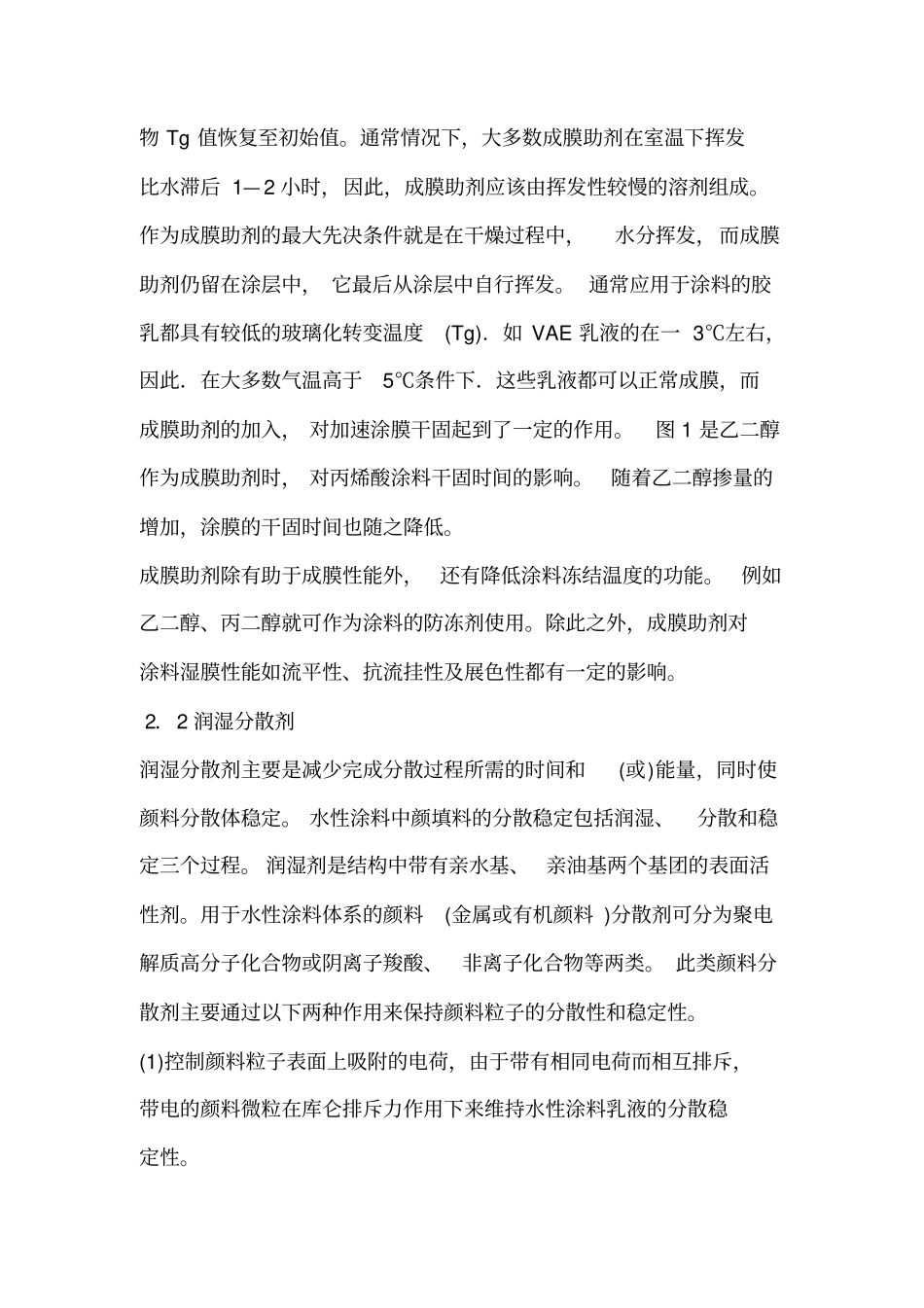

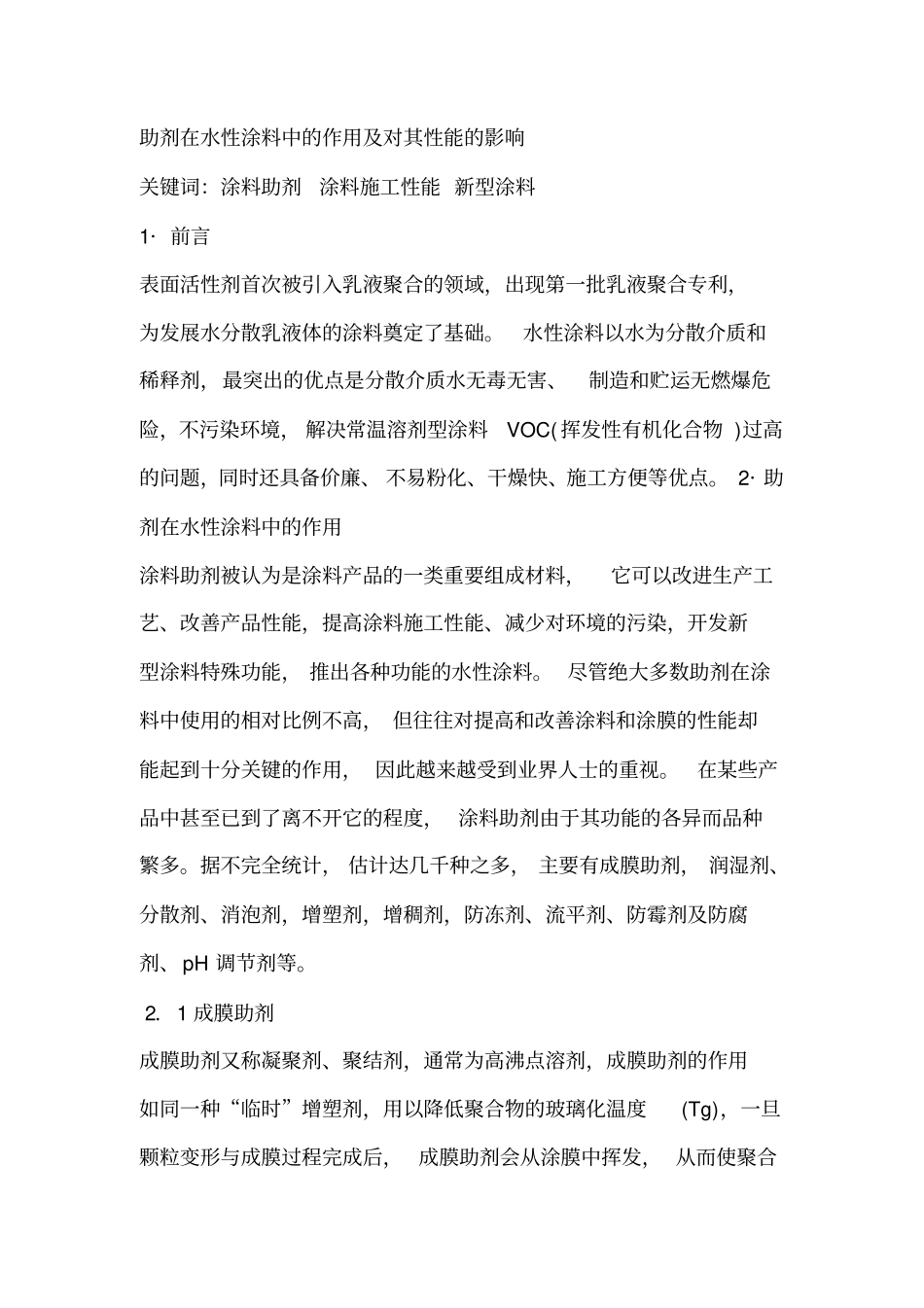

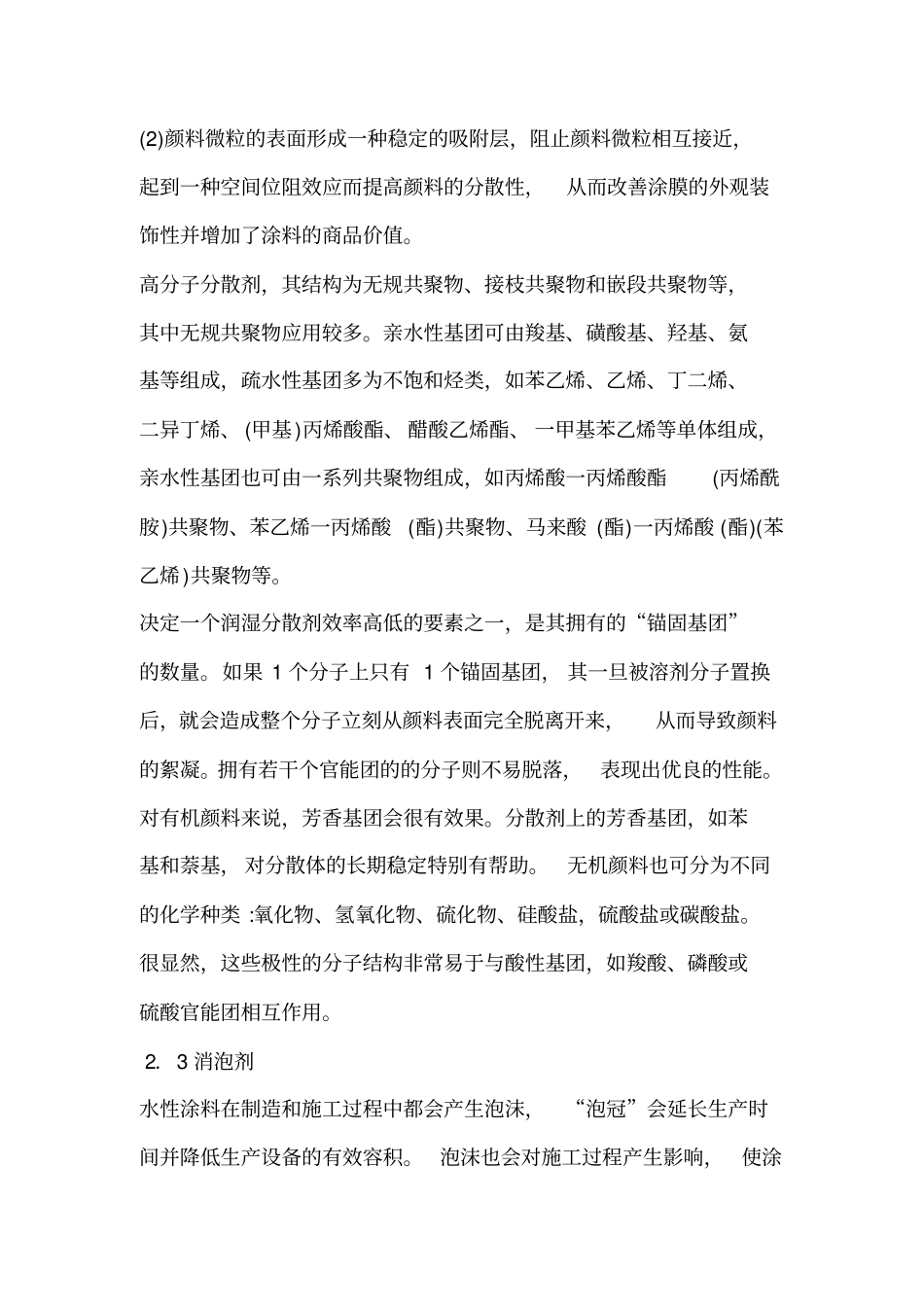

助剂在水性涂料中的作用及对其性能的影响关键词：涂料助剂涂料施工性能 新型涂料1· 前言表面活性剂首次被引入乳液聚合的领域，出现第一批乳液聚合专利，为发展水分散乳液体的涂料奠定了基础。水性涂料以水为分散介质和稀释剂，最突出的优点是分散介质水无毒无害、制造和贮运无燃爆危险，不污染环境， 解决常温溶剂型涂料VOC( 挥发性有机化合物 )过高的问题，同时还具备价廉、 不易粉化、干燥快、施工方便等优点。 2· 助剂在水性涂料中的作用涂料助剂被认为是涂料产品的一类重要组成材料，它可以改进生产工艺、改善产品性能，提高涂料施工性能、减少对环境的污染，开发新型涂料特殊功能， 推出各种功能的水性涂料。 尽管绝大多数助剂在涂料中使用的相对比例不高， 但往往对提高和改善涂料和涂膜的性能却能起到十分关键的作用， 因此越来越受到业界人士的重视。在某些产品中甚至已到了离不开它的程度， 涂料助剂由于其功能的各异而品种繁多。据不完全统计， 估计达几千种之多， 主要有成膜助剂， 润湿剂、分散剂、消泡剂，增塑剂，增稠剂，防冻剂、流平剂、防霉剂及防腐剂、pH 调节剂等。 2．1 成膜助剂成膜助剂又称凝聚剂、聚结剂，通常为高沸点溶剂，成膜助剂的作用如同一种“临时”增塑剂，用以降低聚合物的玻璃化温度(Tg)，一旦颗粒变形与成膜过程完成后， 成膜助剂会从涂膜中挥发， 从而使聚合物 Tg 值恢复至初始值。通常情况下，大多数成膜助剂在室温下挥发比水滞后 1— 2 小时，因此，成膜助剂应该由挥发性较慢的溶剂组成。作为成膜助剂的最大先决条件就是在干燥过程中，水分挥发，而成膜助剂仍留在涂层中， 它最后从涂层中自行挥发。 通常应用于涂料的胶乳都具有较低的玻璃化转变温度(Tg)．如 VAE 乳液的在一 3℃左右，因此．在大多数气温高于5℃条件下．这些乳液都可以正常成膜，而成膜助剂的加入， 对加速涂膜干固起到了一定的作用。图 1 是乙二醇作为成膜助剂时， 对丙烯酸涂料干固时间的影响。随着乙二醇掺量的增加，涂膜的干固时间也随之降低。成膜助剂除有助于成膜性能外，还有降低涂料冻结温度的功能。例如乙二醇、丙二醇就可作为涂料的防冻剂使用。除此之外，成膜助剂对涂料湿膜性能如流平性、抗流挂性及展色性都有一定的影响。 2．2 润湿分散剂润湿分散剂主要是减少完成分散过程所需的时间和(或)能量，同时使颜料分散体稳定。 水性涂料中颜填料的分散稳定包括润湿、分散和稳定三个过程。 ...
