涡流无损检测试验报告

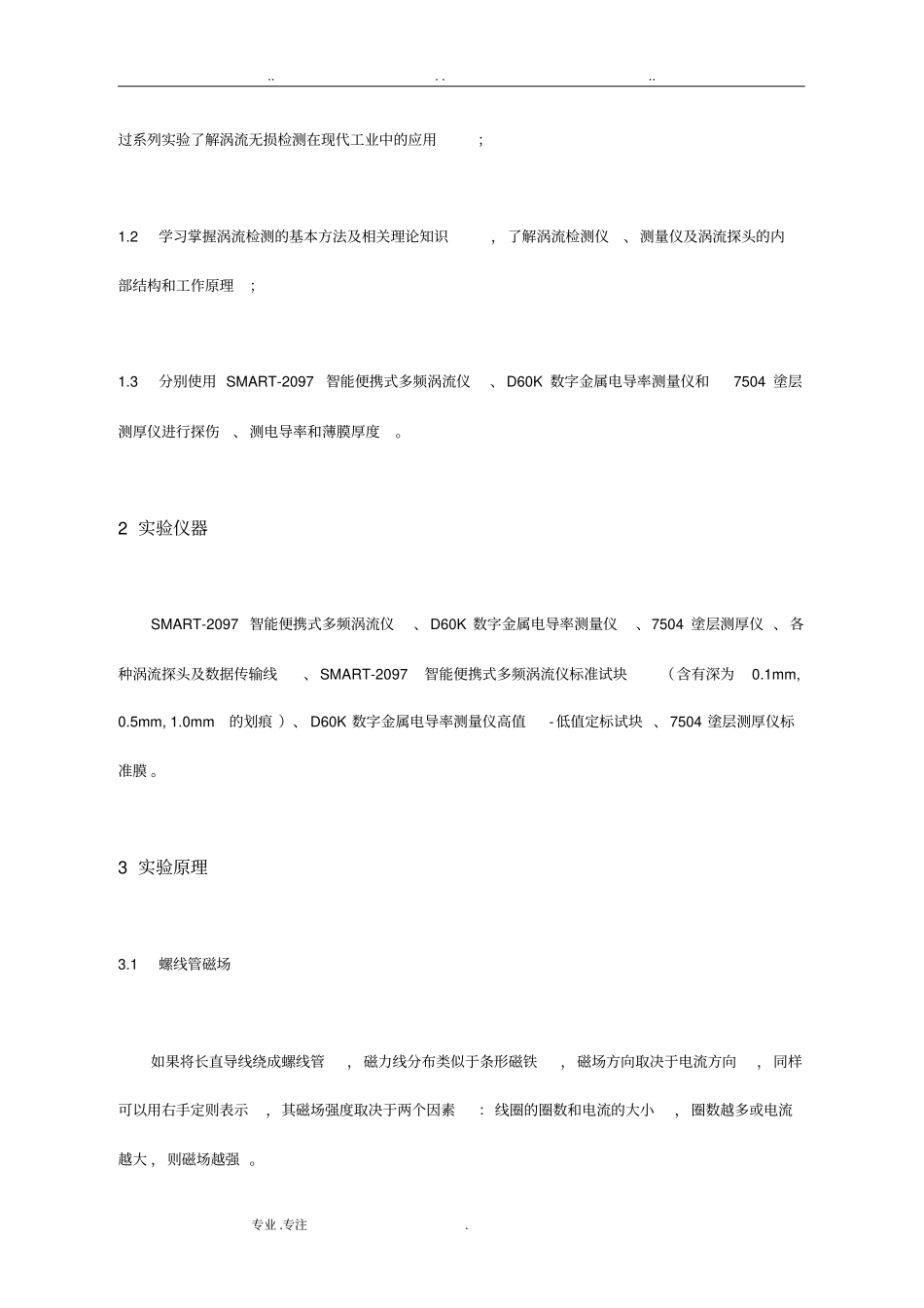

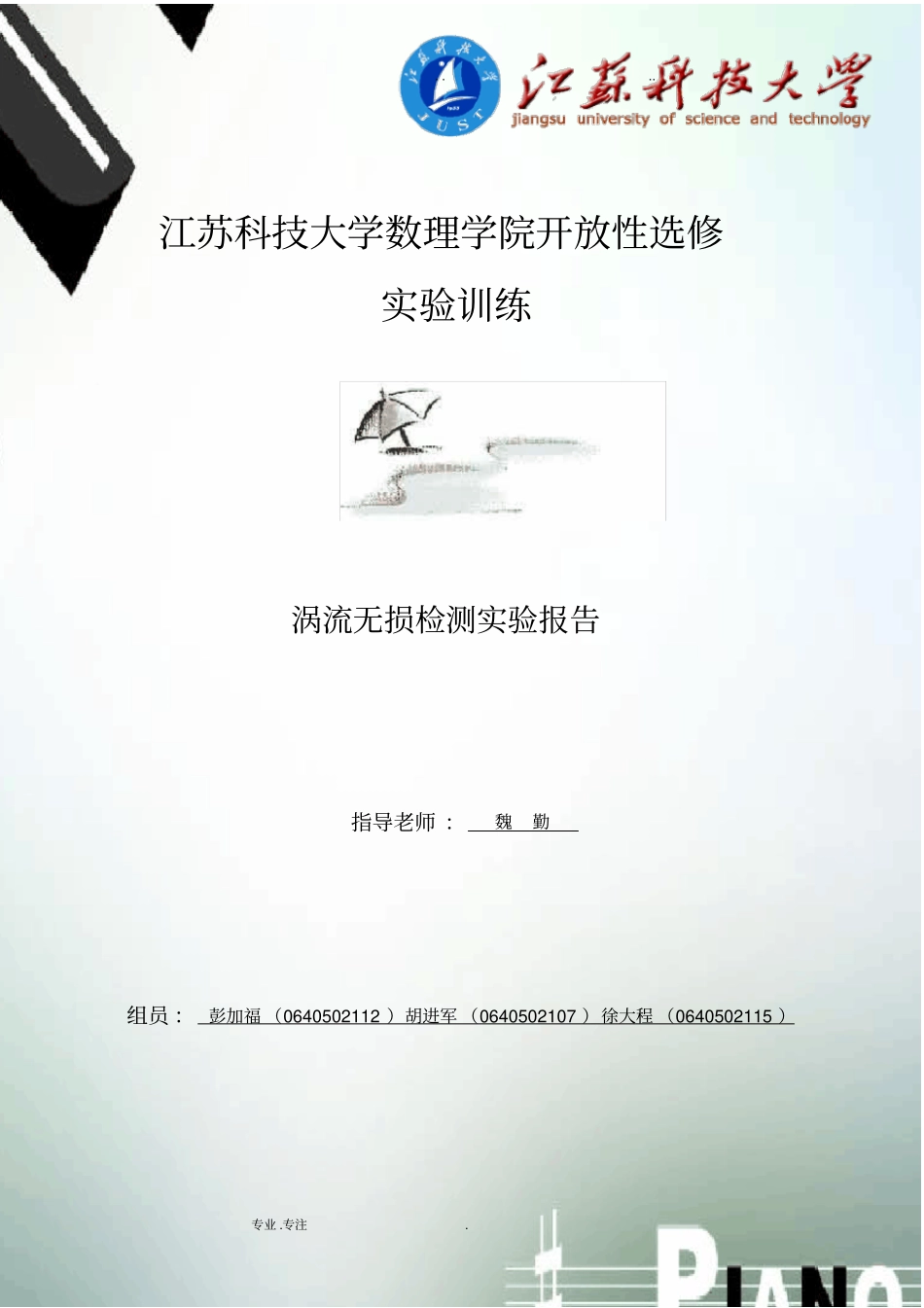

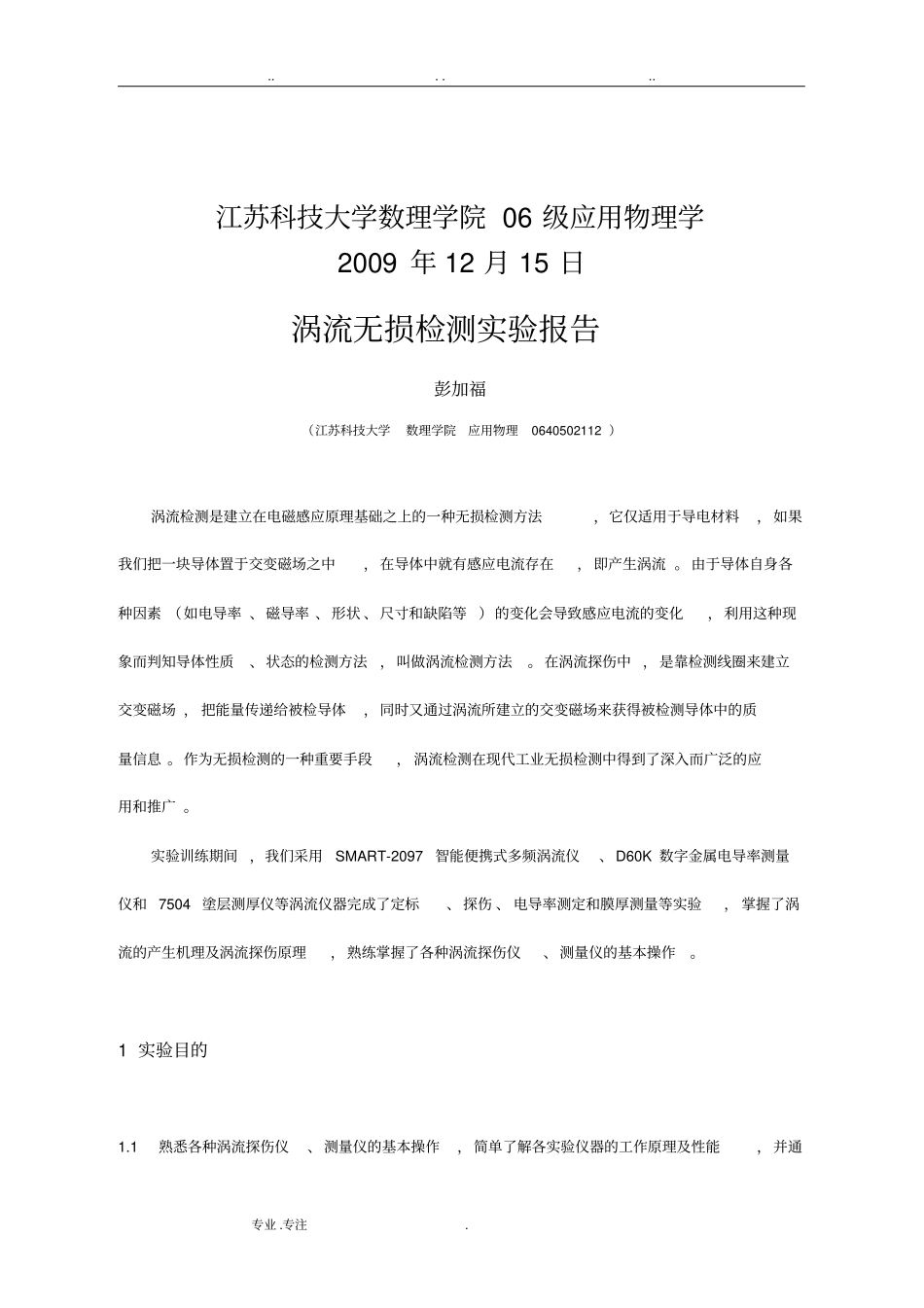

. . .. 专业 .专注. 江苏科技大学数理学院开放性选修实验训练涡流无损检测实验报告指导老师 ：魏勤组员 ： 彭加福 （0640502112 ）胡进军 （0640502107 ）徐大程 （0640502115 ）.. . . .. 专业 .专注. 江苏科技大学数理学院 06 级应用物理学2009 年 12 月 15 日涡流无损检测实验报告彭加福（江苏科技大学数理学院应用物理0640502112 ）涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它仅适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流 。由于导体自身各种因素 （如电导率 、磁导率 、形状 、尺寸和缺陷等 ）的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。在涡流探伤中 ，是靠检测线圈来建立交变磁场 ， 把能量传递给被检导体，同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息 。作为无损检测的一种重要手段， 涡流检测在现代工业无损检测中得到了深入而广泛的应用和推广 。实验训练期间 ，我们采用SMART-2097智能便携式多频涡流仪、D60K 数字金属电导率测量仪和 7504 塗层测厚仪等涡流仪器完成了定标、探伤 、 电导率测定和膜厚测量等实验， 掌握了涡流的产生机理及涡流探伤原理，熟练掌握了各种涡流探伤仪、测量仪的基本操作。1 实验目的1.1 熟悉各种涡流探伤仪、测量仪的基本操作，简单了解各实验仪器的工作原理及性能，并通.. . . .. 专业 .专注. 过系列实验了解涡流无损检测在现代工业中的应用；1.2 学习掌握涡流检测的基本方法及相关理论知识，了解涡流检测仪、测量仪及涡流探头的内部结构和工作原理；1.3 分别使用 SMART-2097智能便携式多频涡流仪、D60K 数字金属电导率测量仪和7504 塗层测厚仪进行探伤、测电导率和薄膜厚度。2 实验仪器SMART-2097 智能便携式多频涡流仪、D60K 数字金属电导率测量仪、7504 塗层测厚仪 、各种涡流探头及数据传输线、SMART-2097智能便携式多频涡流仪标准试块（含有深为0.1mm, 0.5mm, 1.0mm的划痕 ）、 D60K 数字金属电导率测量仪高值-低值定标试块 、7504 塗层测厚仪标准膜 。3 实验原理3.1 螺线管磁场如果将长直导线绕成螺线管，磁力线分布类似于条形磁铁，磁场方向取决于电流方向，同样可以用右手定则表示，其磁场强度取决于两个因素：线圈的圈数和电流的大小，圈数越多或电流越大 ，则磁场越强 。.....
