涡街流量计选型使用手册

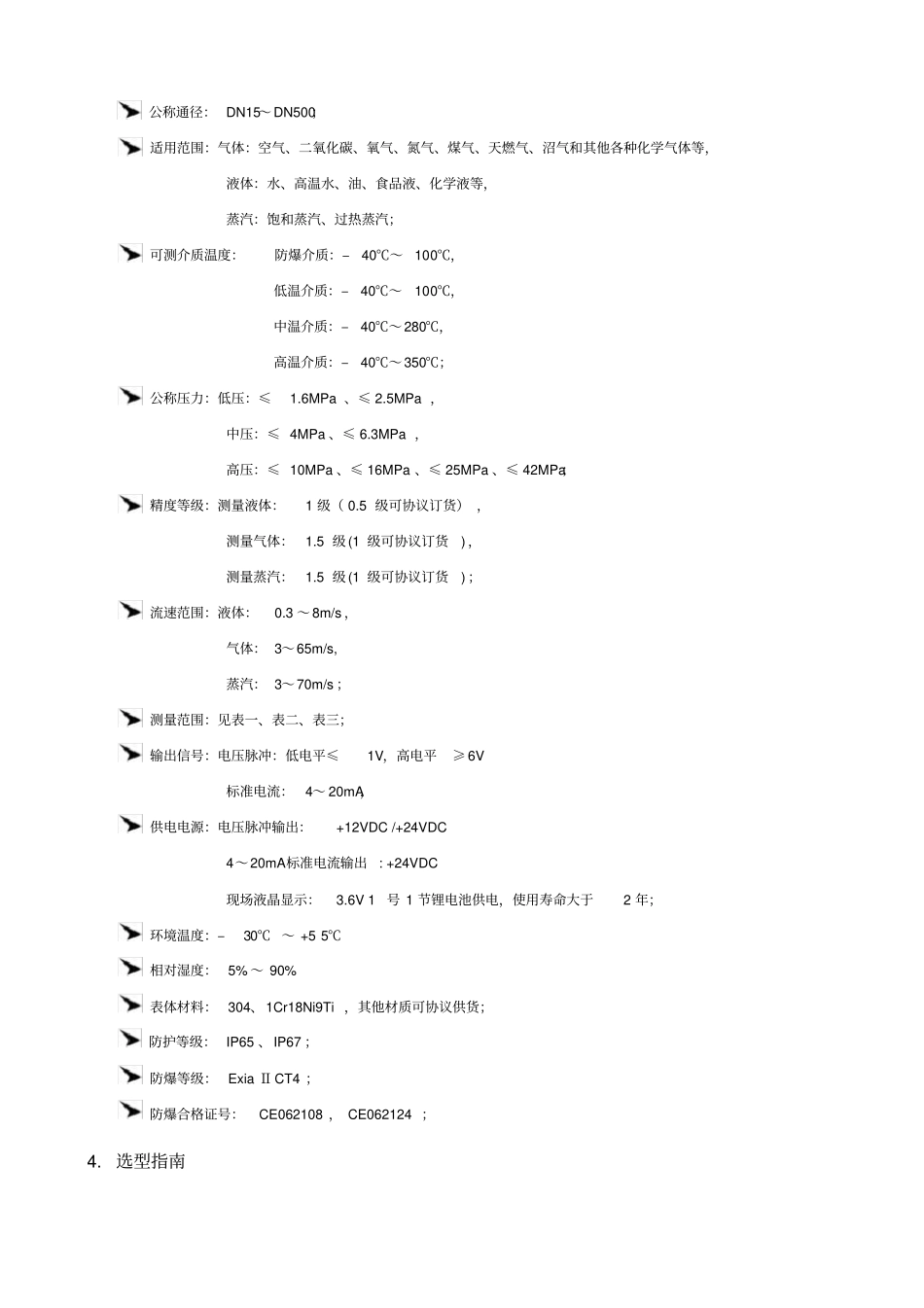

目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2、测量原理 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 3、技术参数 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 4、选型指南 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 5、安装方法 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11 6、信号线配置与连接 ⋯⋯⋯⋯⋯⋯ 15 7、调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 8、故障举例与排除 ⋯⋯⋯⋯⋯⋯⋯ 21 9、智能流量积算仪 ⋯⋯⋯⋯⋯⋯⋯ 21 10、无线远程流量监测系统 ⋯⋯⋯ .22 11、后备电源 ⋯⋯⋯⋯⋯⋯⋯⋯⋯ .22 12、壁挂式仪表箱 ⋯⋯⋯⋯⋯⋯⋯ .23 13、型号编制说明 ⋯⋯⋯⋯⋯⋯⋯ .241. 概述涡街流量计（也称旋涡流量计）是用途极其广泛的一种流量计量仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。涡街流量计具有以下特点：测量精度高，量程宽；测量介质广泛，可测量液体、气体和蒸汽；工作温度高，介质温度可达350℃；无运动部件，无磨损，可靠性高；表体采用不锈钢材料，美观、耐腐蚀。图一2. 测量原理当管道中流体介质通过旋涡发生体( 三角柱 ) 时，由于局部流速加速而产生旋涡现象( 如图一 ) ，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。可用下式表示：f=StV/d ┈┈┈┈┈┈┈┈┈┈（1）式中：f —卡门涡街的释放频率 St—斯特罗哈尔数 V —介质流速 d—三角柱的宽度斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re 有关。只要管道内介质的雷诺数保持在2×104 至 7×106 范围内，斯特罗哈尔数St 便保持为一个常数，这样，便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。3. 技术参数公称通径： DN15～DN500；适用范围：气体：空气、二氧化碳、氧气、氮气、煤气、天燃气、沼气和其他各种化学气体等，液体：水、高温水、油、食品液、化学液等，蒸汽：饱和蒸汽、过热蒸汽；可测介质温度：防爆介质：–40℃～100℃，低温介质：–40℃～100℃，中温介质：–40℃～280℃，高温介质：–40℃～350℃；公称压力：低压：≤1.6MPa 、≤ 2.5MPa ，中压：≤ 4MPa 、≤ 6.3MPa ，高压：...
