液压动力转向系统常见故障诊断与维修资料

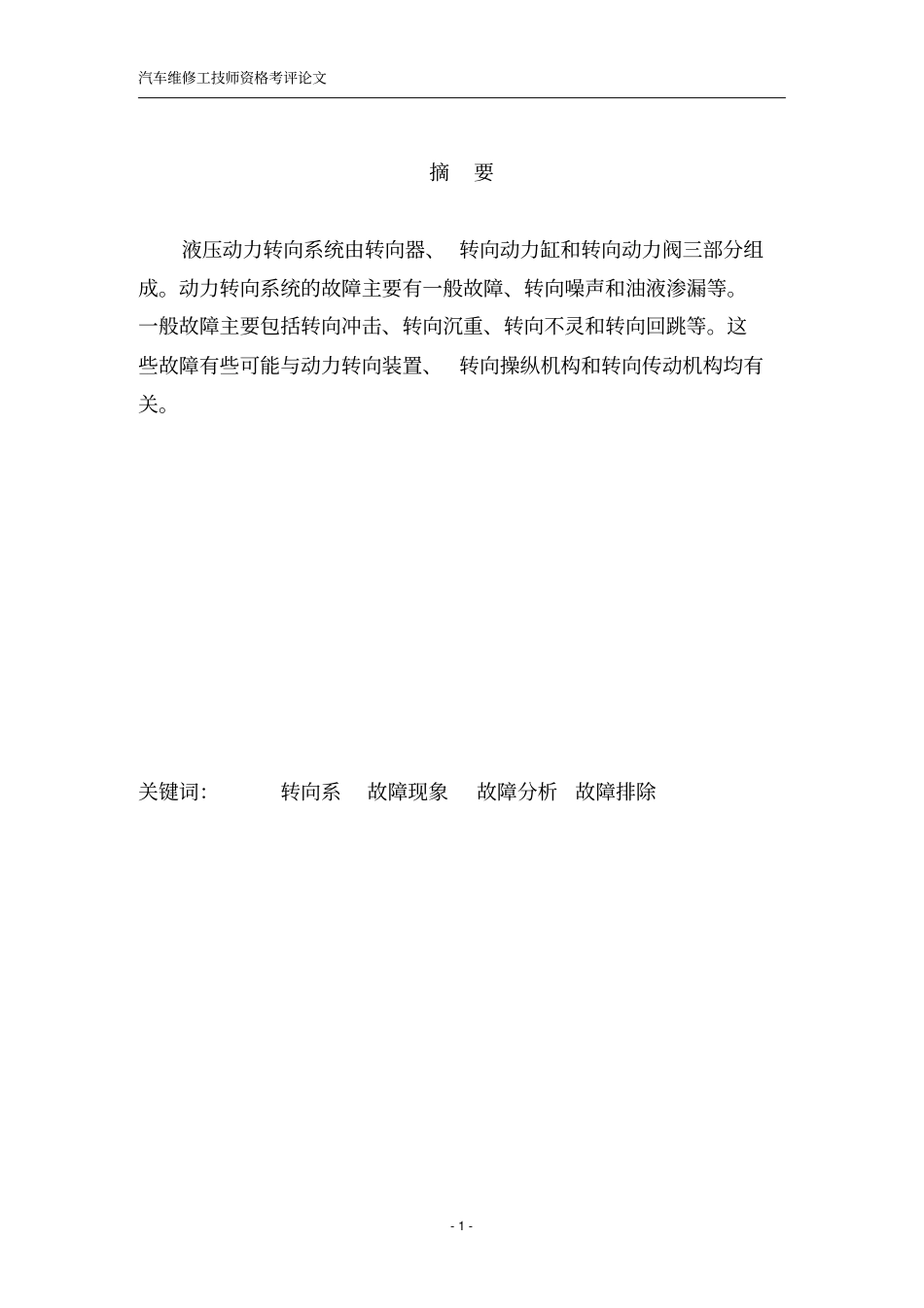

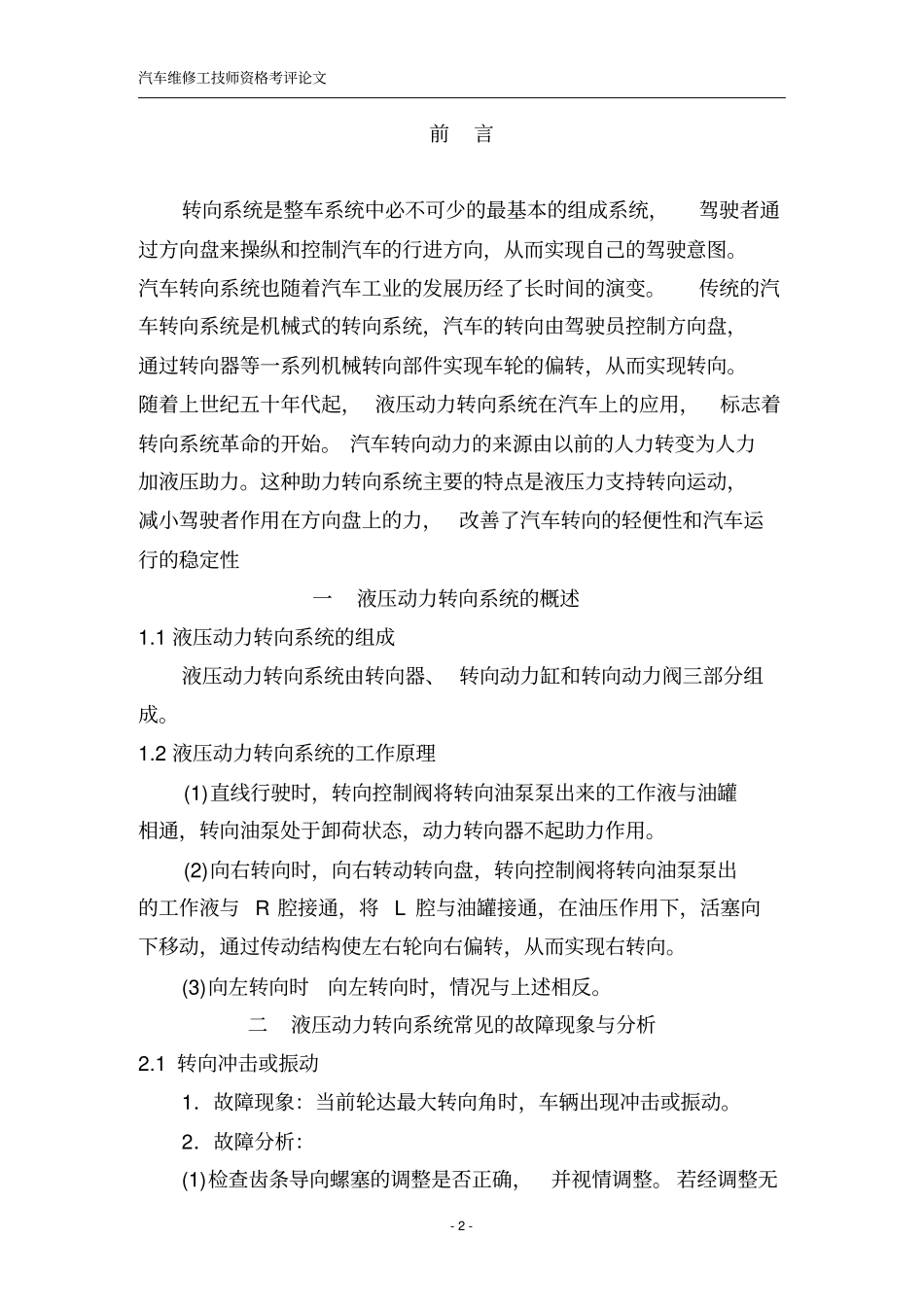

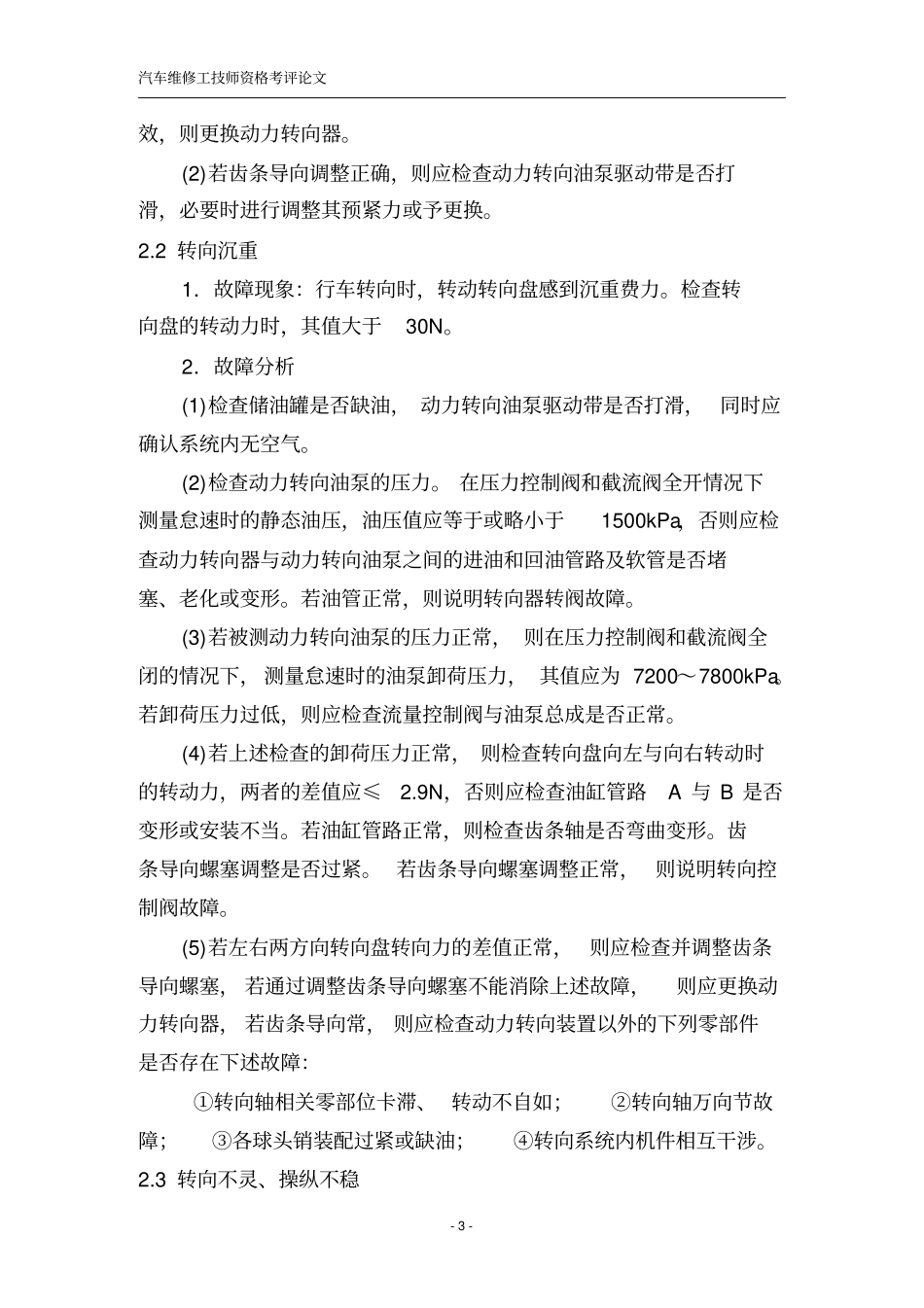

汽车维修工技师资格考评论文- 1 - 摘要液压动力转向系统由转向器、 转向动力缸和转向动力阀三部分组成。动力转向系统的故障主要有一般故障、转向噪声和油液渗漏等。一般故障主要包括转向冲击、转向沉重、转向不灵和转向回跳等。这些故障有些可能与动力转向装置、转向操纵机构和转向传动机构均有关。关键词：转向系故障现象故障分析故障排除汽车维修工技师资格考评论文- 2 - 前言转向系统是整车系统中必不可少的最基本的组成系统，驾驶者通过方向盘来操纵和控制汽车的行进方向，从而实现自己的驾驶意图。汽车转向系统也随着汽车工业的发展历经了长时间的演变。传统的汽车转向系统是机械式的转向系统，汽车的转向由驾驶员控制方向盘，通过转向器等一系列机械转向部件实现车轮的偏转，从而实现转向。随着上世纪五十年代起， 液压动力转向系统在汽车上的应用，标志着转向系统革命的开始。 汽车转向动力的来源由以前的人力转变为人力加液压助力。这种助力转向系统主要的特点是液压力支持转向运动，减小驾驶者作用在方向盘上的力，改善了汽车转向的轻便性和汽车运行的稳定性一液压动力转向系统的概述1.1 液压动力转向系统的组成液压动力转向系统由转向器、 转向动力缸和转向动力阀三部分组成。1.2 液压动力转向系统的工作原理(1)直线行驶时，转向控制阀将转向油泵泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向器不起助力作用。(2)向右转向时，向右转动转向盘，转向控制阀将转向油泵泵出的工作液与 R 腔接通，将 L 腔与油罐接通，在油压作用下，活塞向下移动，通过传动结构使左右轮向右偏转，从而实现右转向。(3)向左转向时向左转向时，情况与上述相反。二液压动力转向系统常见的故障现象与分析2.1 转向冲击或振动1．故障现象：当前轮达最大转向角时，车辆出现冲击或振动。2．故障分析：(1)检查齿条导向螺塞的调整是否正确，并视情调整。 若经调整无汽车维修工技师资格考评论文- 3 - 效，则更换动力转向器。(2)若齿条导向调整正确，则应检查动力转向油泵驱动带是否打滑，必要时进行调整其预紧力或予更换。2.2 转向沉重1．故障现象：行车转向时，转动转向盘感到沉重费力。检查转向盘的转动力时，其值大于30N。2．故障分析(1)检查储油罐是否缺油， 动力转向油泵驱动带是否打滑， 同时应确认系统内无空气。(2)检查动力转向油泵的压力。 在压力控制阀和截流阀全开情况下测量怠速时的静态油压，油压值应等于或略小于1500...
