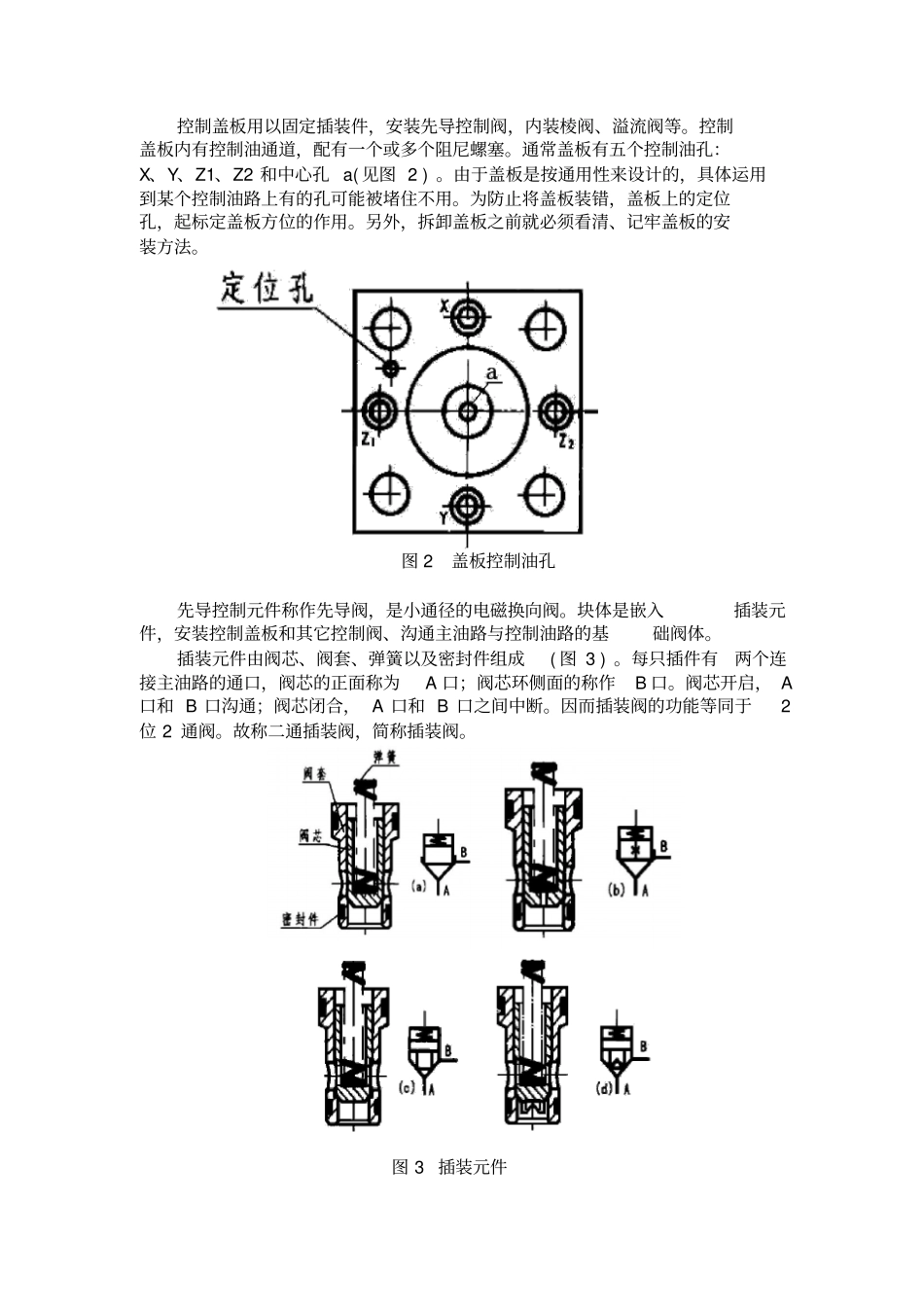

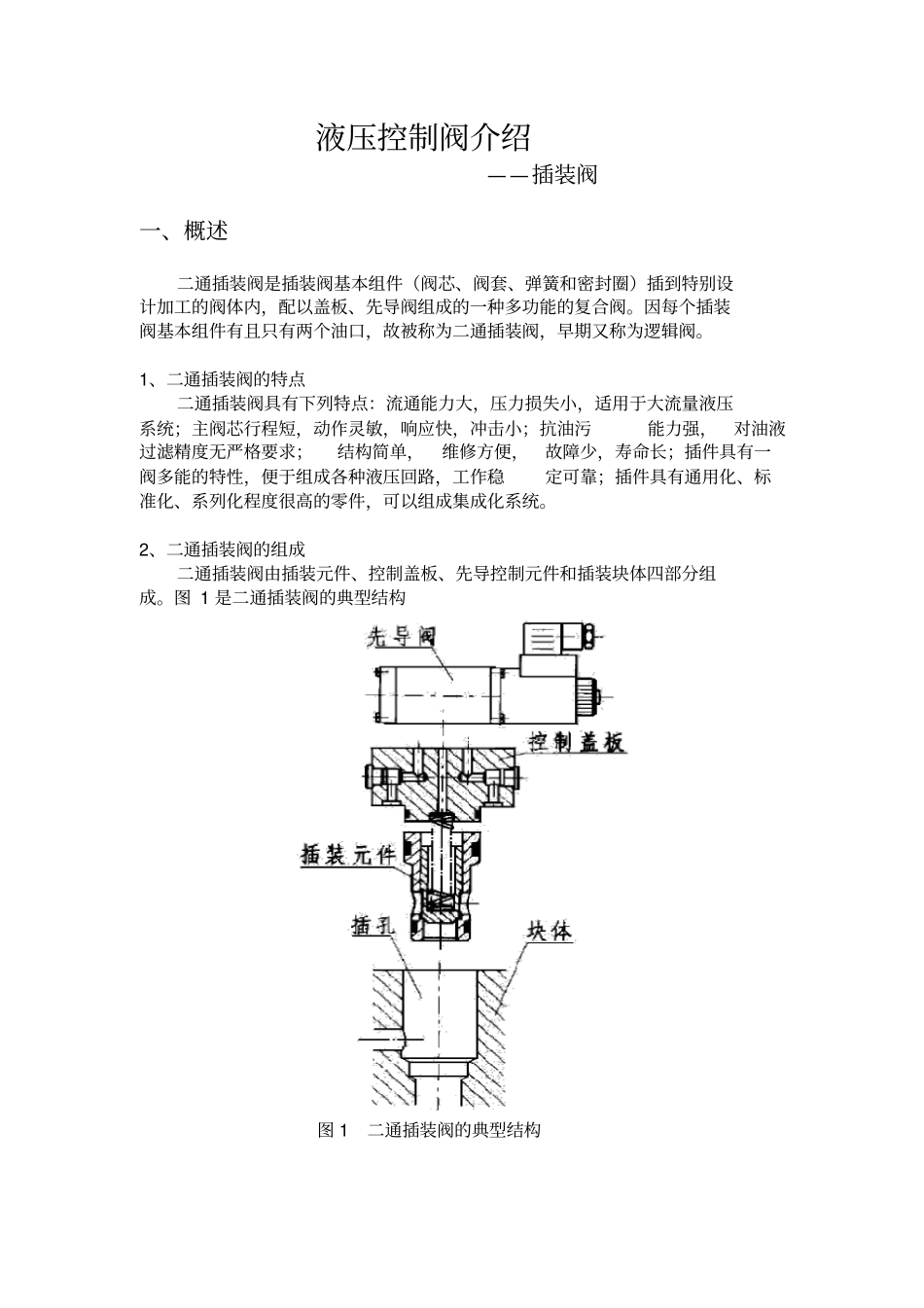

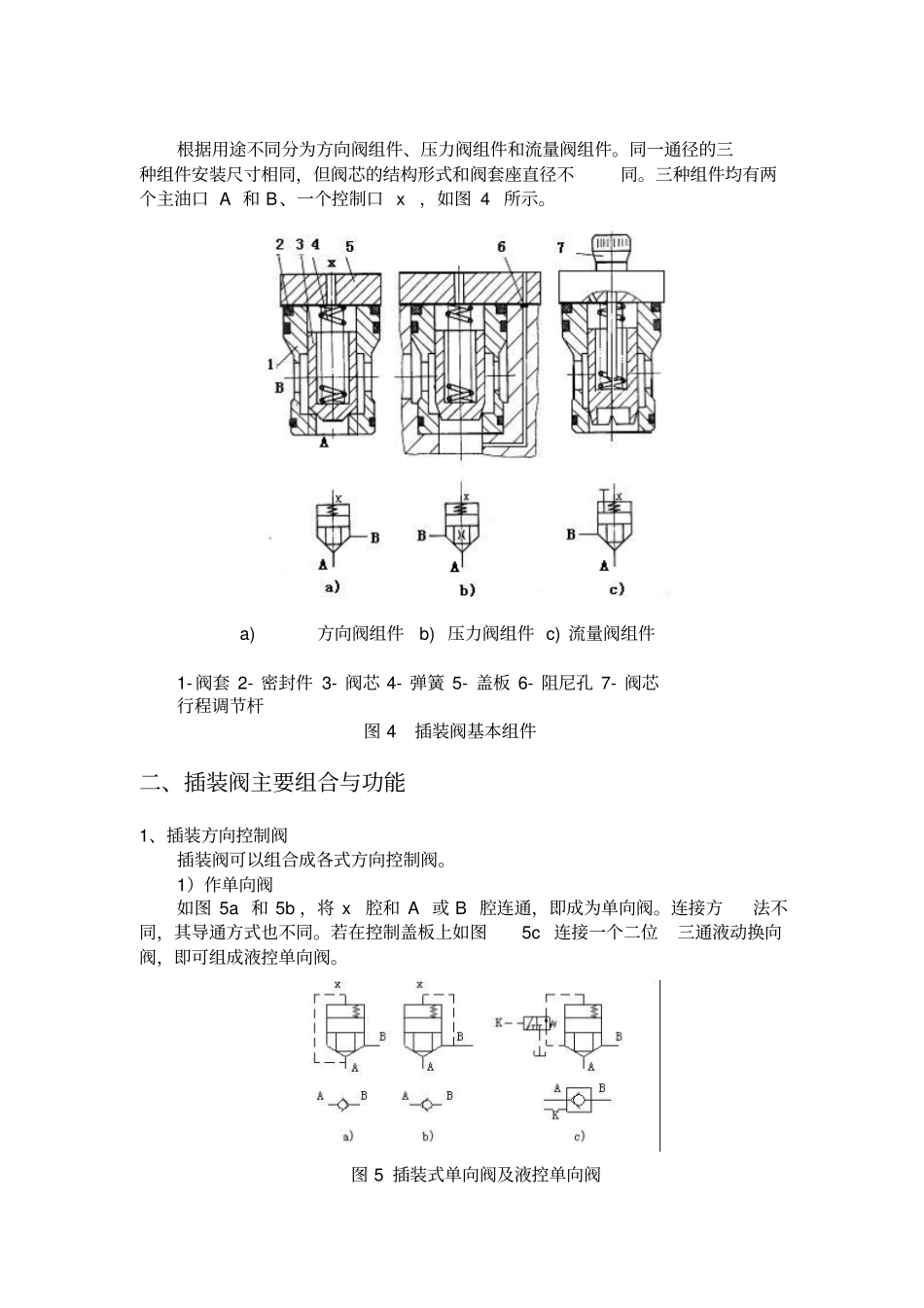

液压控制阀介绍——插装阀一、概述二通插装阀是插装阀基本组件(阀芯、阀套、弹簧和密封圈)插到特别设计加工的阀体内,配以盖板、先导阀组成的一种多功能的复合阀。因每个插装阀基本组件有且只有两个油口,故被称为二通插装阀,早期又称为逻辑阀。1、二通插装阀的特点二通插装阀具有下列特点:流通能力大,压力损失小,适用于大流量液压系统;主阀芯行程短,动作灵敏,响应快,冲击小;抗油污能力强,对油液过滤精度无严格要求;结构简单,维修方便,故障少,寿命长;插件具有一阀多能的特性,便于组成各种液压回路,工作稳定可靠;插件具有通用化、标准化、系列化程度很高的零件,可以组成集成化系统。2、二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。图 1 是二通插装阀的典型结构图 1 二通插装阀的典型结构控制盖板用以固定插装件,安装先导控制阀,内装棱阀、溢流阀等。控制盖板内有控制油通道,配有一个或多个阻尼螺塞。通常盖板有五个控制油孔:X、Y、Z1、Z2 和中心孔 a( 见图 2 ) 。由于盖板是按通用性来设计的,具体运用到某个控制油路上有的孔可能被堵住不用。为防止将盖板装错,盖板上的定位孔,起标定盖板方位的作用。另外,拆卸盖板之前就必须看清、记牢盖板的安装方法。图 2 盖板控制油孔先导控制元件称作先导阀,是小通径的电磁换向阀。块体是嵌入插装元件,安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。插装元件由阀芯、阀套、弹簧以及密封件组成( 图 3 ) 。每只插件有两个连接主油路的通口,阀芯的正面称为A 口;阀芯环侧面的称作B 口。阀芯开启, A口和 B 口沟通;阀芯闭合, A 口和 B 口之间中断。因而插装阀的功能等同于2 位 2 通阀。故称二通插装阀,简称插装阀。图 3 插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。同一通径的三种组件安装尺寸相同,但阀芯的结构形式和阀套座直径不同。三种组件均有两个主油口 A 和 B、一个控制口 x ,如图 4 所示。 a)方向阀组件 b) 压力阀组件 c) 流量阀组件1- 阀套 2- 密封件 3- 阀芯 4- 弹簧 5- 盖板 6- 阻尼孔 7- 阀芯行程调节杆图 4 插装阀基本组件二、插装阀主要组合与功能1、插装方向控制阀插装阀可以组合成各式方向控制阀。1)作单向阀如图 5a 和 5b ,将 x 腔和 A 或 B 腔连通,即成为单向阀。连接方法不同,其导通方式也不同。若在控...
