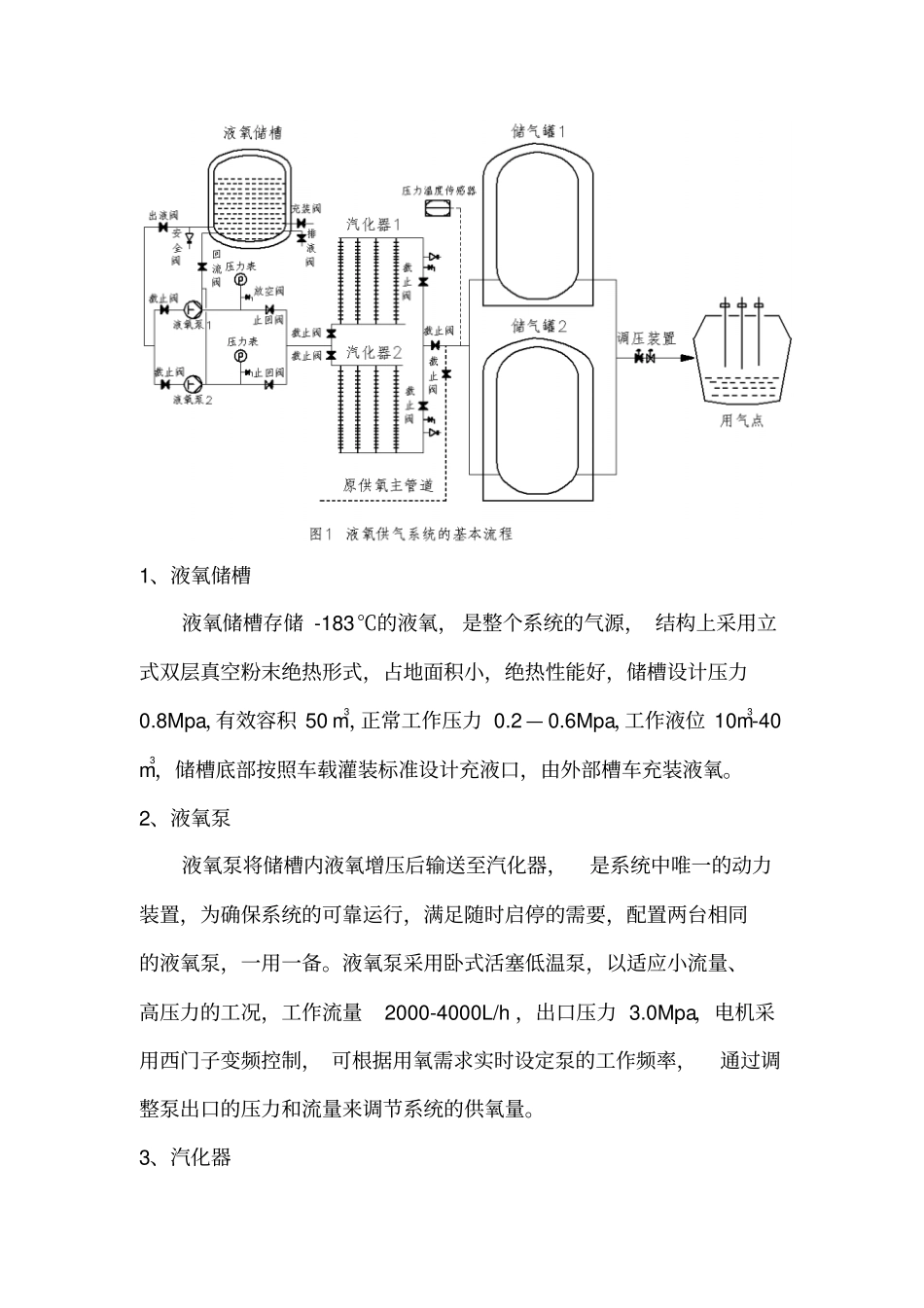

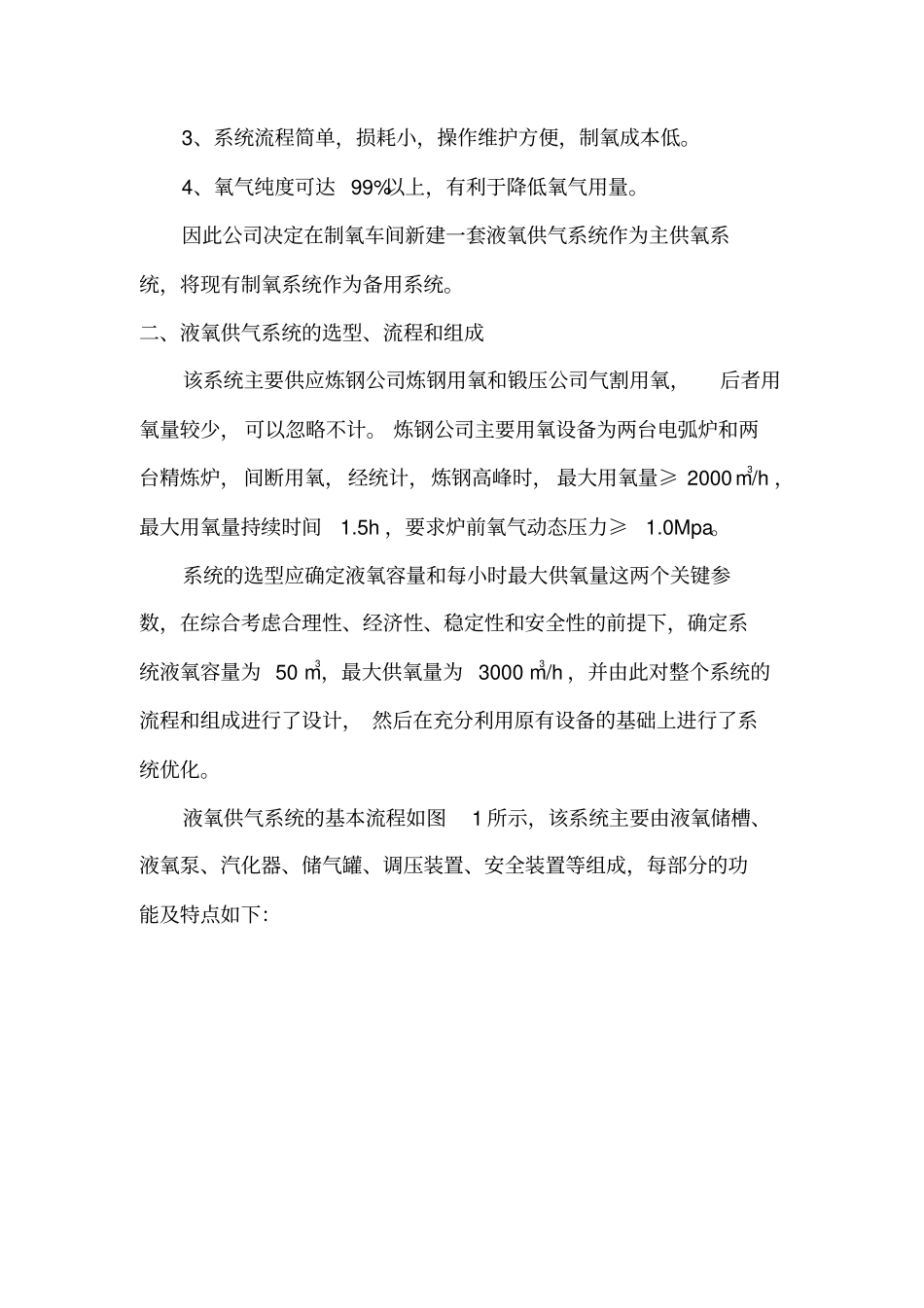

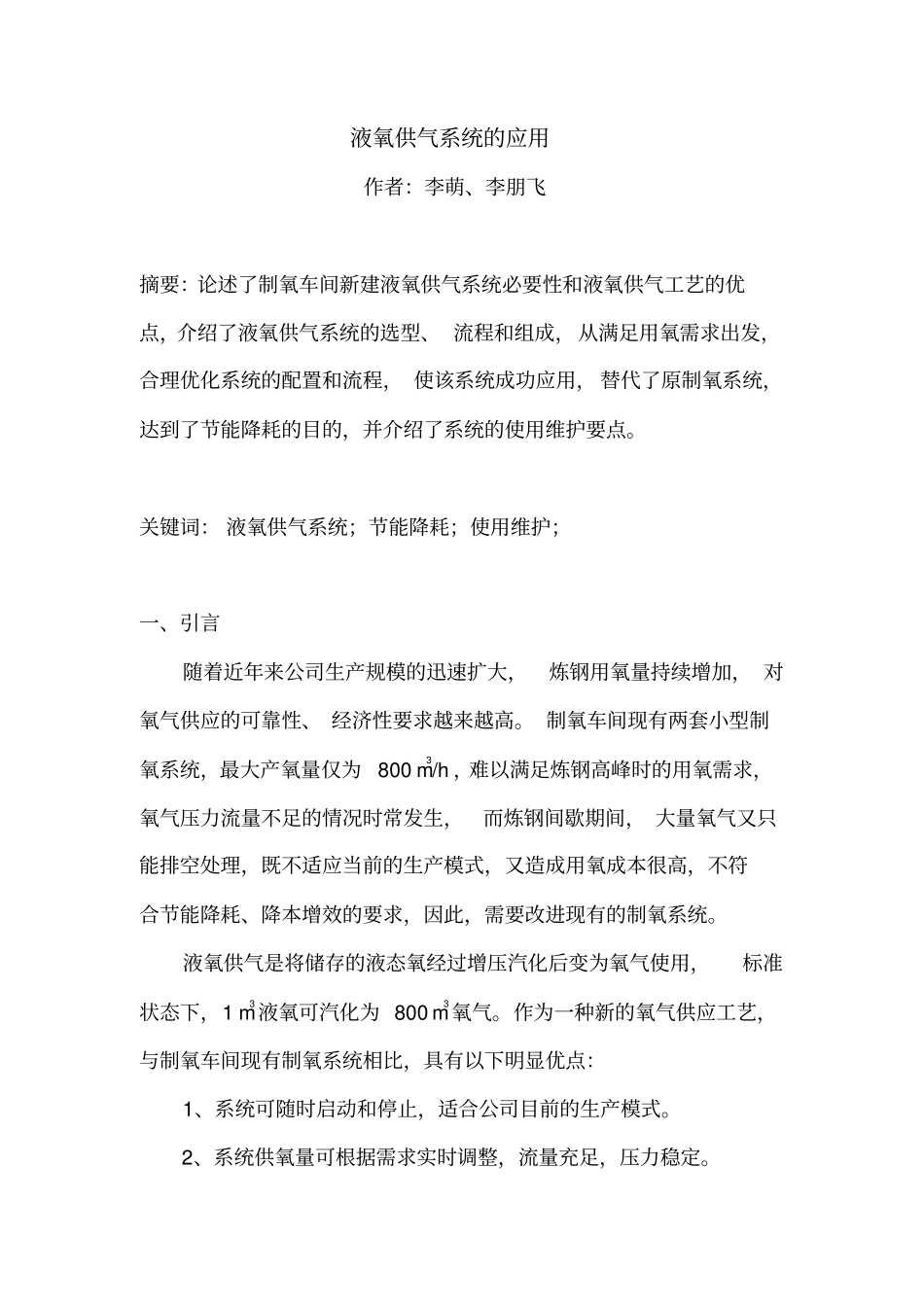

液氧供气系统的应用作者:李萌、李朋飞摘要:论述了制氧车间新建液氧供气系统必要性和液氧供气工艺的优点,介绍了液氧供气系统的选型、 流程和组成,从满足用氧需求出发,合理优化系统的配置和流程, 使该系统成功应用, 替代了原制氧系统,达到了节能降耗的目的,并介绍了系统的使用维护要点。关键词: 液氧供气系统;节能降耗;使用维护;一、引言随着近年来公司生产规模的迅速扩大,炼钢用氧量持续增加, 对氧气供应的可靠性、 经济性要求越来越高。 制氧车间现有两套小型制氧系统,最大产氧量仅为800 m3/h ,难以满足炼钢高峰时的用氧需求,氧气压力流量不足的情况时常发生,而炼钢间歇期间, 大量氧气又只能排空处理,既不适应当前的生产模式,又造成用氧成本很高,不符合节能降耗、降本增效的要求,因此,需要改进现有的制氧系统。液氧供气是将储存的液态氧经过增压汽化后变为氧气使用,标准状态下,1 m3 液氧可汽化为 800 m3氧气。作为一种新的氧气供应工艺,与制氧车间现有制氧系统相比,具有以下明显优点:1、系统可随时启动和停止,适合公司目前的生产模式。2、系统供氧量可根据需求实时调整,流量充足,压力稳定。3、系统流程简单,损耗小,操作维护方便,制氧成本低。4、氧气纯度可达 99%以上,有利于降低氧气用量。因此公司决定在制氧车间新建一套液氧供气系统作为主供氧系统,将现有制氧系统作为备用系统。二、液氧供气系统的选型、流程和组成该系统主要供应炼钢公司炼钢用氧和锻压公司气割用氧,后者用氧量较少, 可以忽略不计。 炼钢公司主要用氧设备为两台电弧炉和两台精炼炉,间断用氧,经统计,炼钢高峰时, 最大用氧量≥ 2000 m3/h ,最大用氧量持续时间1.5h ,要求炉前氧气动态压力≥1.0Mpa。系统的选型应确定液氧容量和每小时最大供氧量这两个关键参数,在综合考虑合理性、经济性、稳定性和安全性的前提下,确定系统液氧容量为 50 m3,最大供氧量为 3000 m3/h ,并由此对整个系统的流程和组成进行了设计, 然后在充分利用原有设备的基础上进行了系统优化。液氧供气系统的基本流程如图1 所示,该系统主要由液氧储槽、液氧泵、汽化器、储气罐、调压装置、安全装置等组成,每部分的功能及特点如下:1、液氧储槽液氧储槽存储 -183℃的液氧, 是整个系统的气源, 结构上采用立式双层真空粉末绝热形式,占地面积小,绝热性能好,储槽设计压力0.8Mpa,有效容积 50 m3,正常工作压力 0.2 — 0....
