混凝土涵管平口管安装方案

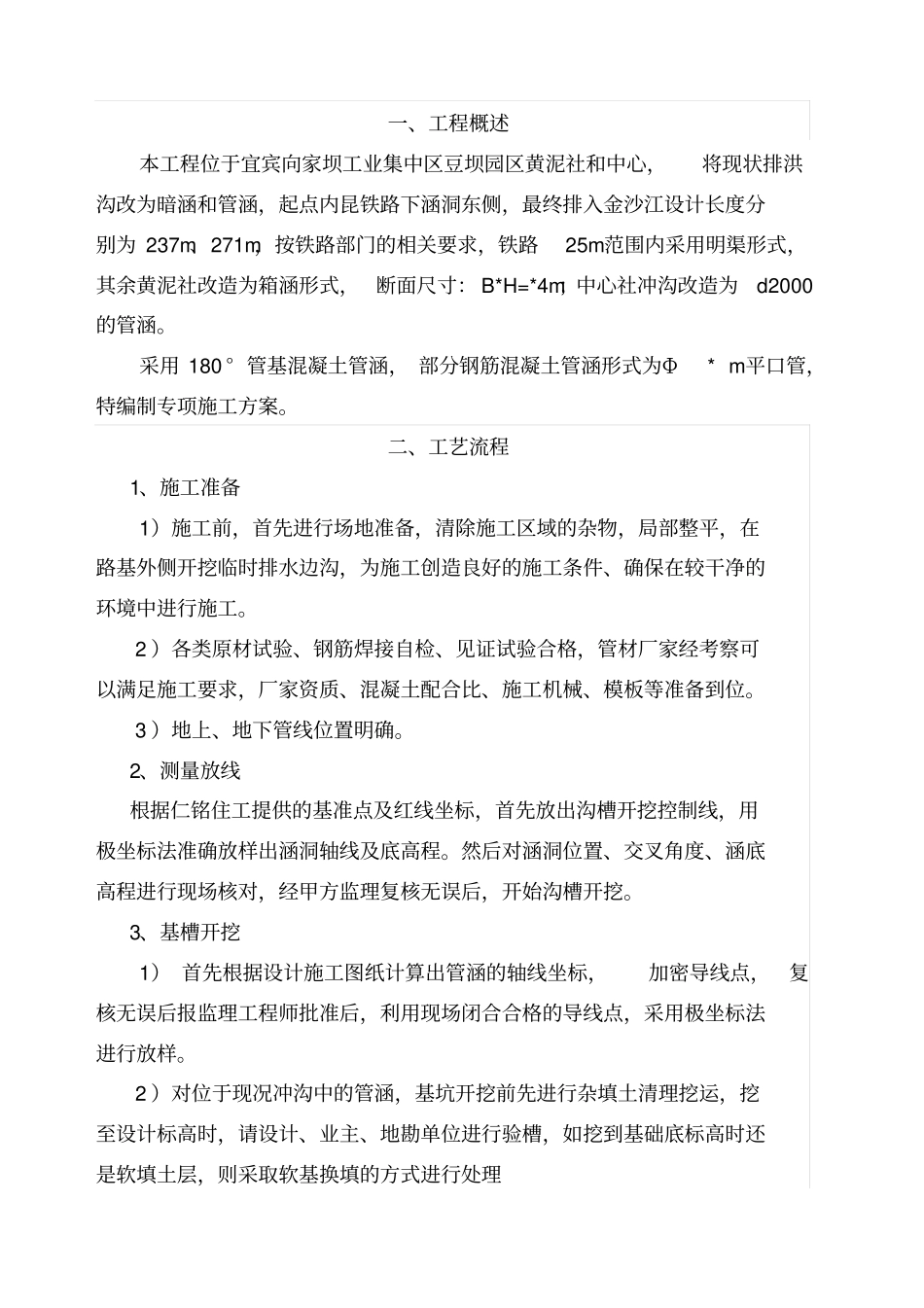

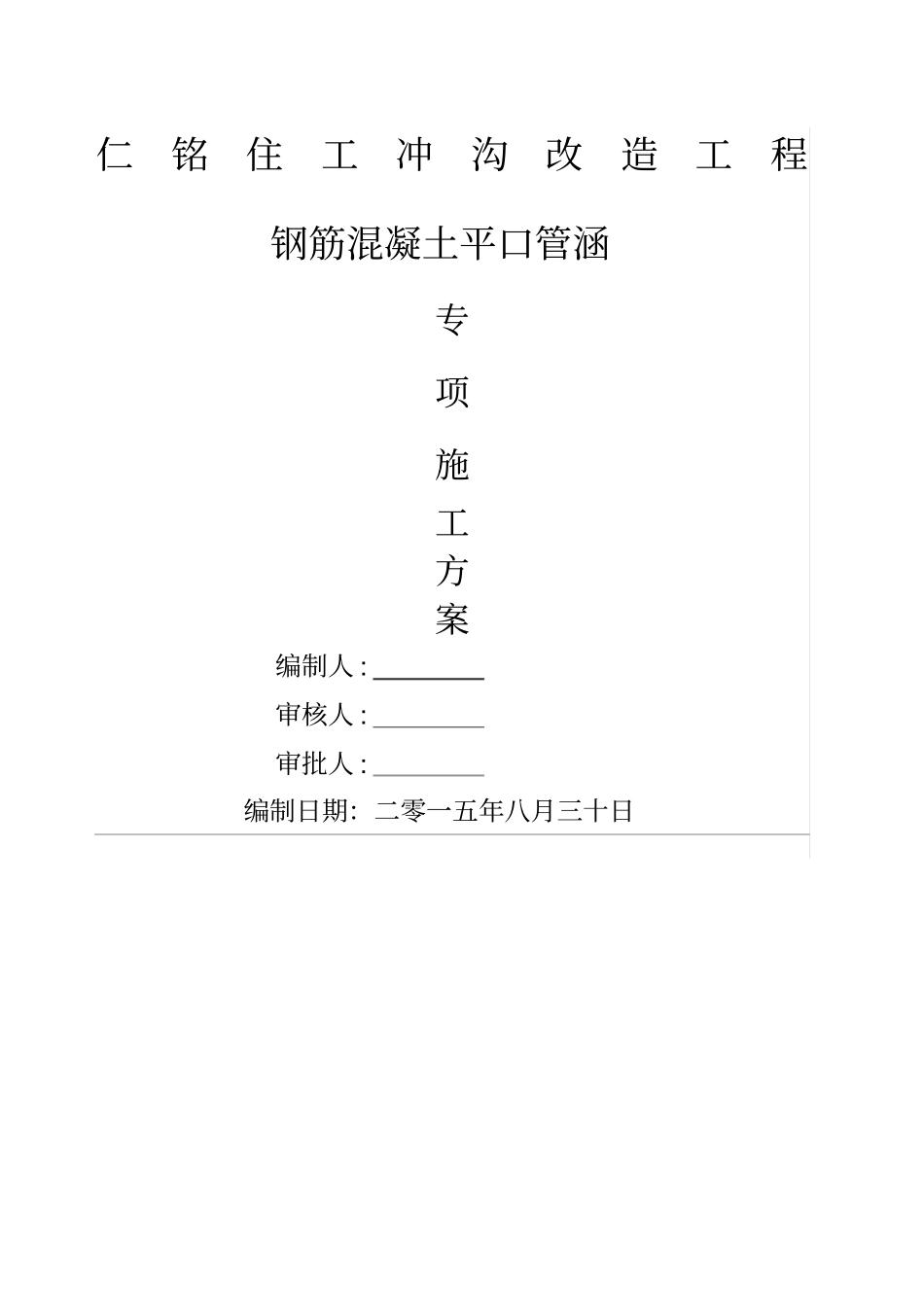

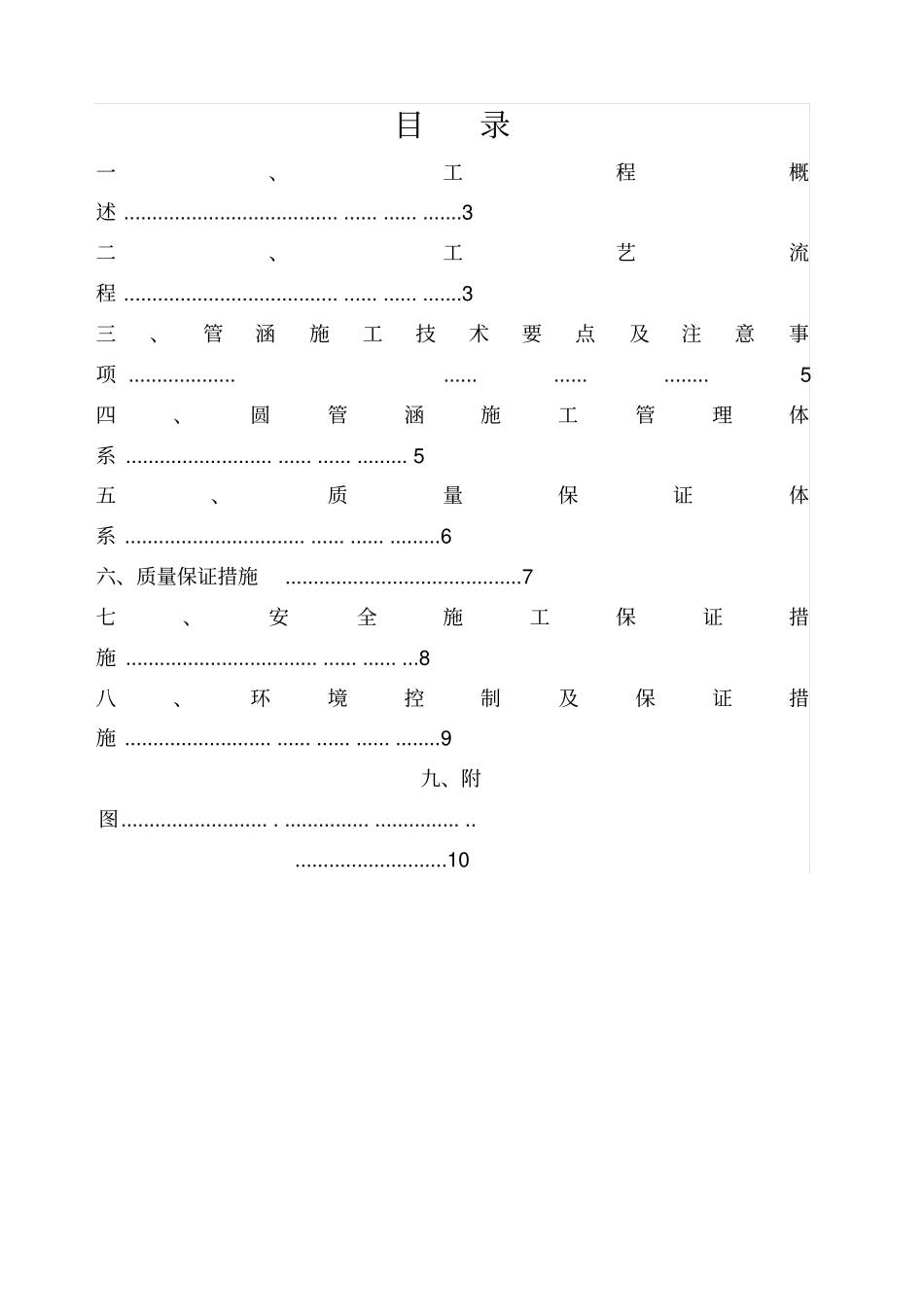

仁铭住工冲沟改造工程钢筋混凝土平口管涵专项施工方案编制人 : 审核人 : 审批人 : 编制日期：二零一五年八月三十日目录一、工程概述 ...................................... ...... ...... .......3 二、工艺流程 ...................................... ...... ...... .......3三、管涵施工技术要点及注意事项 ................... ...... ...... ........5 四、圆管涵施工管理体系 .......................... ...... ...... ......... 5 五、质量保证体系 ................................ ...... ...... .........6六、质量保证措施 ..........................................7 七、安全施工保证措施 .................................. ...... ...... ...8八、环境控制及保证措施 .......................... ...... ...... ...... ........9 九、附图.......................... . ............... ............... .............................10一、工程概述本工程位于宜宾向家坝工业集中区豆坝园区黄泥社和中心，将现状排洪沟改为暗涵和管涵，起点内昆铁路下涵洞东侧，最终排入金沙江设计长度分别为 237m、271m，按铁路部门的相关要求，铁路25m范围内采用明渠形式，其余黄泥社改造为箱涵形式，断面尺寸： B*H=*4m；中心社冲沟改造为d2000的管涵。采用 180 ° 管基混凝土管涵， 部分钢筋混凝土管涵形式为Φ * m平口管，特编制专项施工方案。二、工艺流程1、施工准备1）施工前，首先进行场地准备，清除施工区域的杂物，局部整平，在路基外侧开挖临时排水边沟，为施工创造良好的施工条件、确保在较干净的环境中进行施工。 2 ）各类原材试验、钢筋焊接自检、见证试验合格，管材厂家经考察可以满足施工要求，厂家资质、混凝土配合比、施工机械、模板等准备到位。 3 ）地上、地下管线位置明确。2、测量放线根据仁铭住工提供的基准点及红线坐标，首先放出沟槽开挖控制线，用极坐标法准确放样出涵洞轴线及底高程。然后对涵洞位置、交叉角度、涵底高程进行现场核对，经甲方监理复核无误后，开始沟槽开挖。3、基槽开挖1） 首先根据设计施工图纸计算出管涵的轴线坐标，加密导线点，复核无误后报监理工程师批准后，利用现场闭合合格的导线点，采用极坐标法进行放样。 2 ）对位于现况冲沟中的管涵，基坑开挖前先进行杂填土清理挖运，挖至设计标高时，请设计、业主、地勘单位进行...
