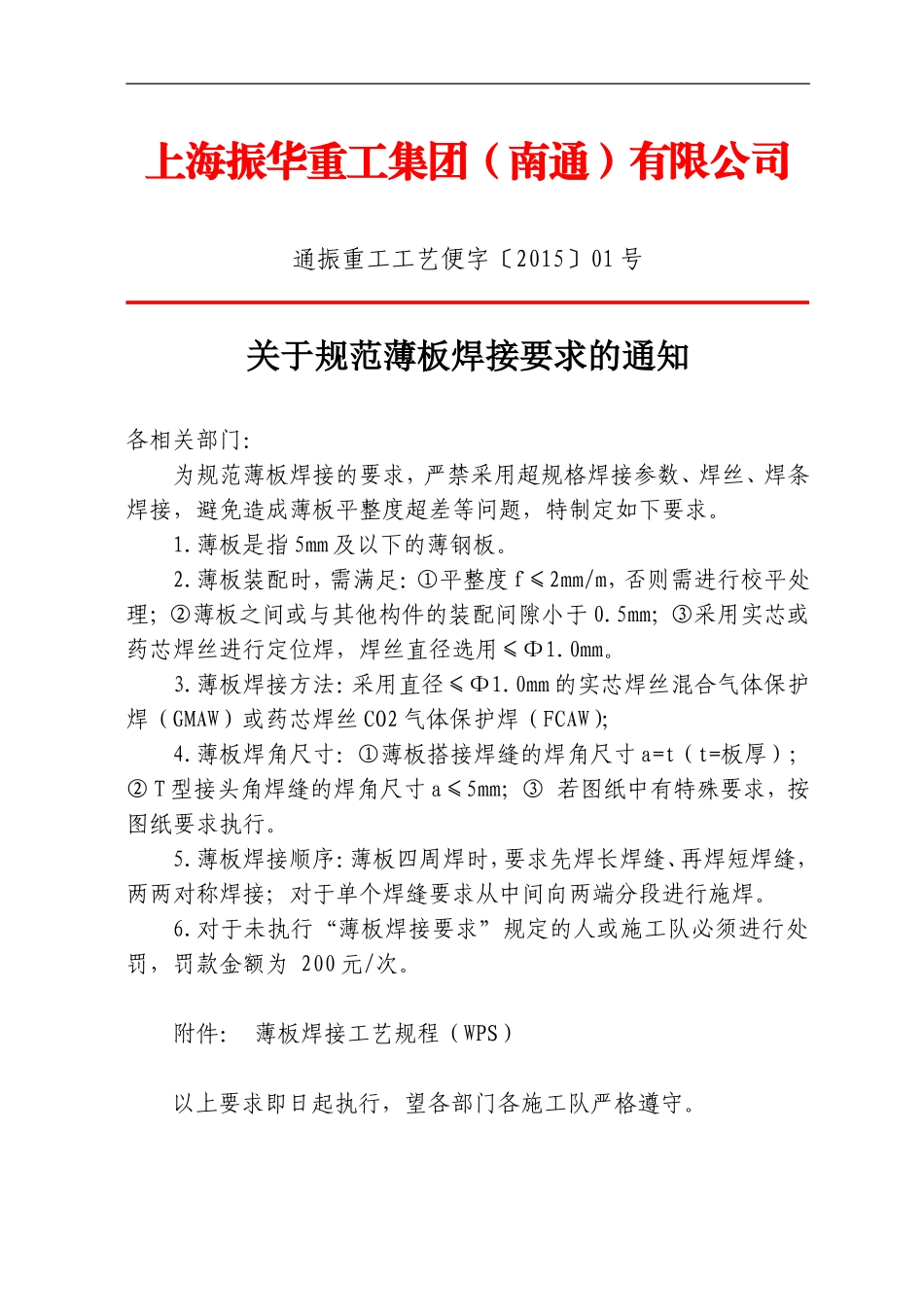

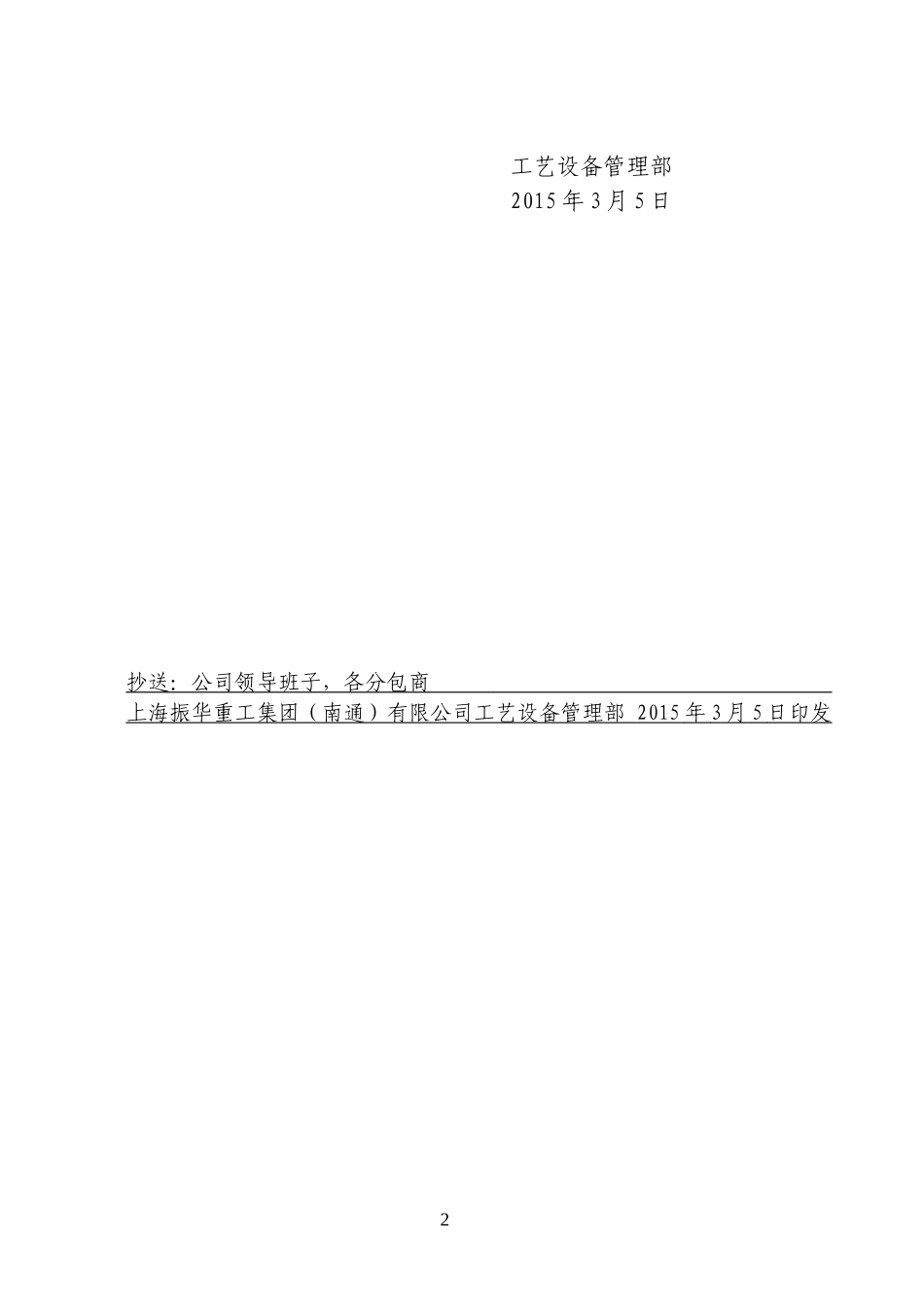

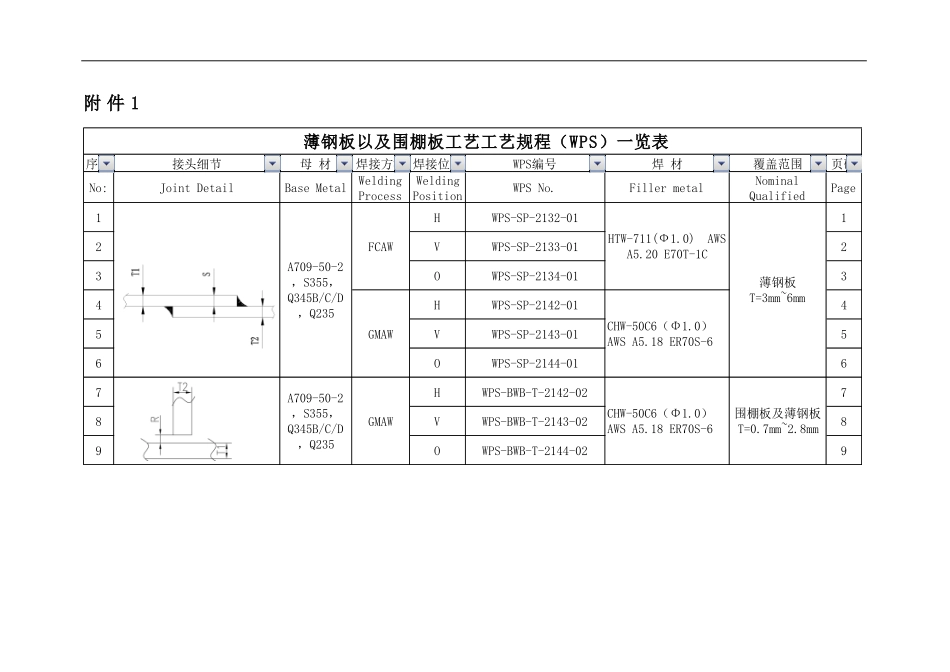

上海振华重工集团（南通）有限公司通振重工工艺便字〔2015〕01号关于规范薄板焊接要求的通知各相关部门：为规范薄板焊接的要求，严禁采用超规格焊接参数、焊丝、焊条焊接，避免造成薄板平整度超差等问题，特制定如下要求。1.薄板是指5mm及以下的薄钢板。2.薄板装配时，需满足：①平整度f≤2mm/m，否则需进行校平处理；②薄板之间或与其他构件的装配间隙小于0.5mm；③采用实芯或药芯焊丝进行定位焊，焊丝直径选用≤Φ1.0mm。3.薄板焊接方法：采用直径≤Φ1.0mm的实芯焊丝混合气体保护焊（GMAW）或药芯焊丝CO2气体保护焊（FCAW）；4.薄板焊角尺寸：①薄板搭接焊缝的焊角尺寸a=t（t=板厚）；②T型接头角焊缝的焊角尺寸a≤5mm；③若图纸中有特殊要求，按图纸要求执行。5.薄板焊接顺序：薄板四周焊时，要求先焊长焊缝、再焊短焊缝，两两对称焊接；对于单个焊缝要求从中间向两端分段进行施焊。6.对于未执行“薄板焊接要求”规定的人或施工队必须进行处罚，罚款金额为200元/次。附件：薄板焊接工艺规程（WPS）以上要求即日起执行，望各部门各施工队严格遵守。工艺设备管理部2015年3月5日抄送：公司领导班子，各分包商上海振华重工集团（南通）有限公司工艺设备管理部2015年3月5日印发2附件1序号接头细节母材焊接方法焊接位置WPS编号焊材覆盖范围页码No:JointDetailBaseMetalWeldingProcessWeldingPositionWPSNo.FillermetalNominalQualifiedPage1HWPS-SP-2132-0112VWPS-SP-2133-0123OWPS-SP-2134-0134HWPS-SP-2142-0145VWPS-SP-2143-0156OWPS-SP-2144-0167HWPS-BWB-T-2142-0278VWPS-BWB-T-2143-0289OWPS-BWB-T-2144-029A709-50-2，S355，Q345B/C/D，Q235CHW-50C6（Φ1.0）AWSA5.18ER70S-6GMAW薄钢板以及围棚板工艺工艺规程（WPS）一览表A709-50-2，S355，Q345B/C/D，Q235GMAW薄钢板T=3mm~6mm围棚板及薄钢板T=0.7mm~2.8mmHTW-711(Ф1.0)AWSA5.20E70T-1CCHW-50C6（Φ1.0）AWSA5.18ER70S-6FCAW1焊接工艺规程WELDINGPROCEDURESPECIFICATION编号No.WPS-SP-2132-01编制(Preparedby)朱勇批准(Authorizedby)范正林母材技术条件（Materialspecification）A709-50-2，S355，Q345B/C/D，Q235焊接方法（Weldingprocess）粉芯焊丝CO2气体保护焊(FCAW)手工或机械（Manualormachineorsemi-auto）半自动（Semi-Auto）焊接位置（Positionofwelding）平角焊(2F)填充金属技术条件（Fillermetalspecification）AWSA5.20E70T-1C填充金属牌号（Fillermetalbrand）华通HTW-711(Ф1.0)焊剂（Flux）N/A保护气体（Shieldinggas）CO2(≥99.9%)流率（Flowrate）15~20L/min单焊道或多焊道（Singleormultiplepass）单道(SinglePass)单弧或多弧（Singleormultiplearc）单弧(Singlearc)焊接电流（Weldingcurrent）直流(DC)极性（Polarity）反接(EP)焊丝伸出长度（Electrodeextension）15~20mm焊接方向（Weldingprogression）N/A接头形式（Typeofjoint）T型接头（T-Joint）根部处理(Roottreatment)N/A直线或横向摆动(Stringerorweavebead)直线摆动(Stringer)道间清理(InterpassCleaning):N/A最低预热和道间温度（PreheatandinterpasstemperatureMin)0℃最高预热和道间温度（PreheatandinterpasstemperatureMax）N/A焊后热处理温度(PWHTtemperature,℃)N/A保温时间（最少）[Time(h.)]N/A焊接工艺(Weldingprocedure)焊道序号PassNo.焊条(丝)规格ElectrodeSize(mm)焊接电流WeldingCurrent焊接速度TravelSpeed(mm/min)接头详图JointDetail安培Amp(s)伏特Volts11.0150~20020~25170~250若3mm＜T1/T2≤6mm，S=T1orT2;若T1/T2≥6mm,S≤5mm;适用于薄板对接，及薄板与厚板的角接、搭接工艺可以因制造工序、装配、焊道尺寸等而变化，但应在AWSD1.1(2010)第4章给出的变量限值之内。（Thisproceduremayvaryduetofabricationsequence,fit-up,passsize,etc.,withinthelimitationofvariablegiveninsection4ofAWSD1.1(2010)。）工艺评定记录编号(PQRNo.)HP2014199日期(Date）本PWPS符合AWSD1.1(2010)。（ThisPWPSisconformablewiththecurrenteditionofAWSD1.1(2010).）2焊接工艺规程WELDINGPROCEDURESPECIFICATION编号No.WPS-SP-2133-01编制(P...
