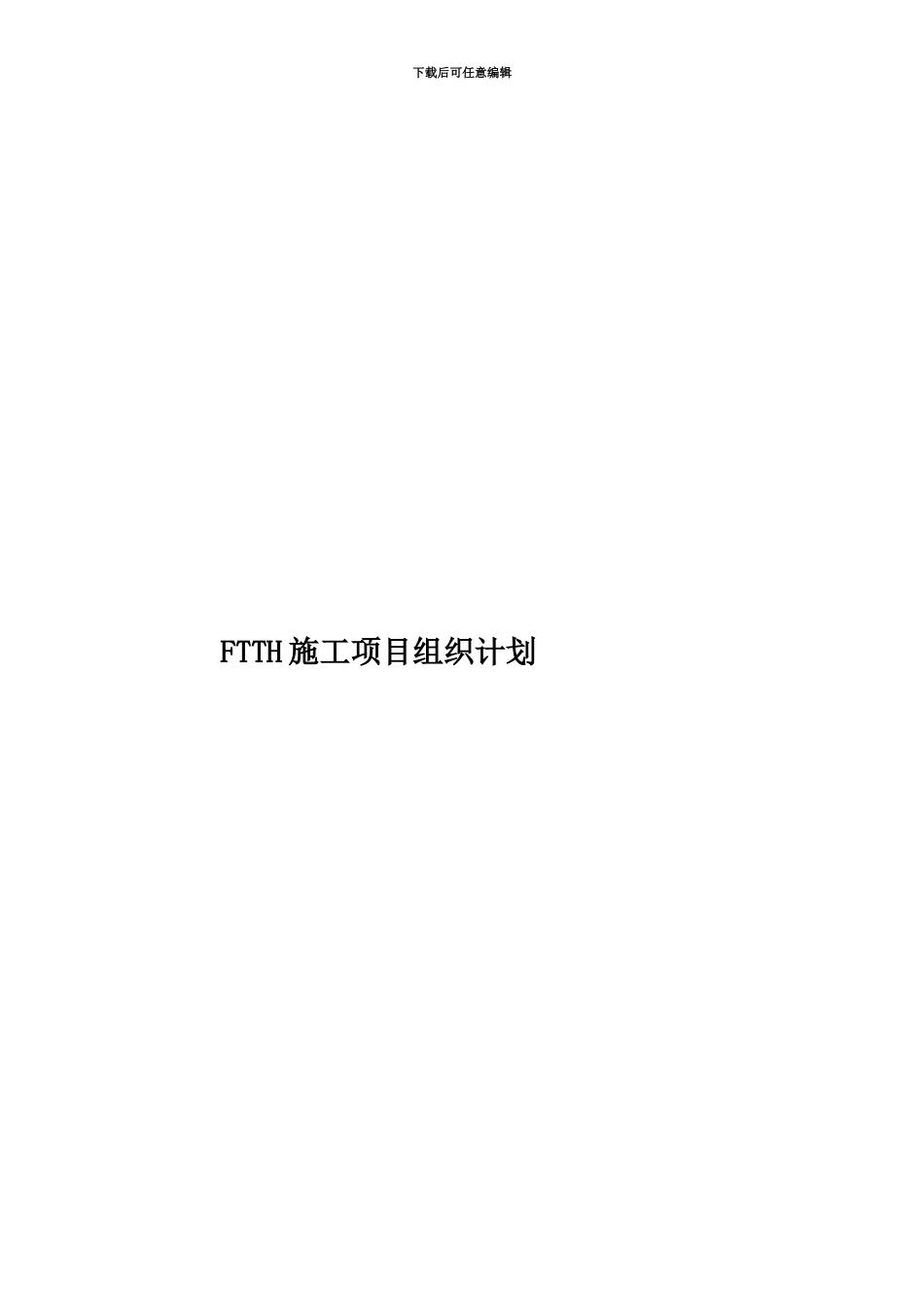

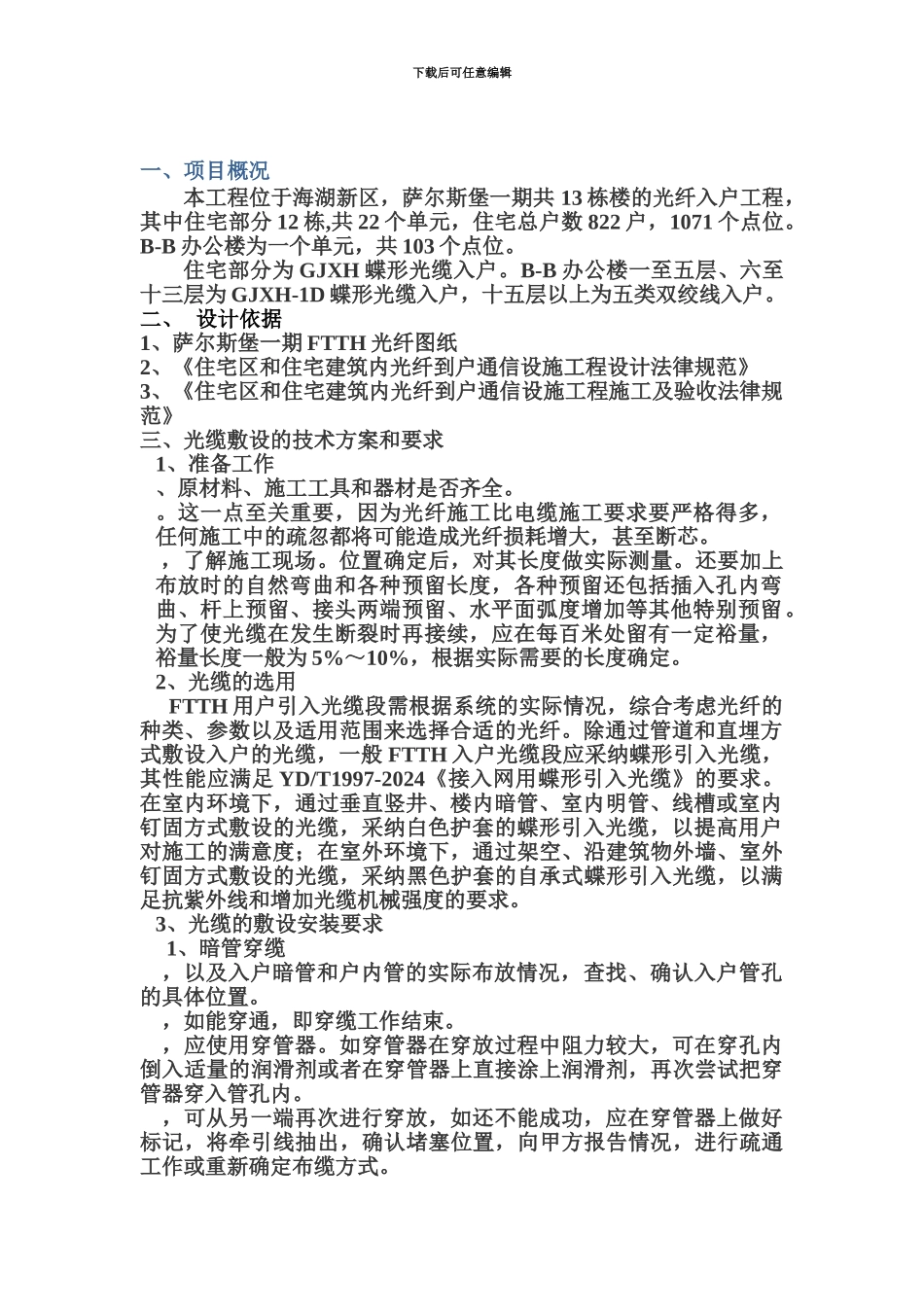

下载后可任意编辑FTTH 施工项目组织计划下载后可任意编辑下载后可任意编辑一、项目概况本工程位于海湖新区，萨尔斯堡一期共 13 栋楼的光纤入户工程，其中住宅部分 12 栋,共 22 个单元，住宅总户数 822 户，1071 个点位。B-B 办公楼为一个单元，共 103 个点位。住宅部分为 GJXH 蝶形光缆入户。B-B 办公楼一至五层、六至十三层为 GJXH-1D 蝶形光缆入户，十五层以上为五类双绞线入户。二、 设计依据1、萨尔斯堡一期 FTTH 光纤图纸2、《住宅区和住宅建筑内光纤到户通信设施工程设计法律规范》3、《住宅区和住宅建筑内光纤到户通信设施工程施工及验收法律规范》三、光缆敷设的技术方案和要求1、准备工作 、原材料、施工工具和器材是否齐全。 。这一点至关重要，因为光纤施工比电缆施工要求要严格得多，任何施工中的疏忽都将可能造成光纤损耗增大，甚至断芯。 ，了解施工现场。位置确定后，对其长度做实际测量。还要加上布放时的自然弯曲和各种预留长度，各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特别预留。为了使光缆在发生断裂时再接续，应在每百米处留有一定裕量，裕量长度一般为 5%～10%，根据实际需要的长度确定。2、光缆的选用 FTTH 用户引入光缆段需根据系统的实际情况，综合考虑光纤的种类、参数以及适用范围来选择合适的光纤。除通过管道和直埋方式敷设入户的光缆，一般 FTTH 入户光缆段应采纳蝶形引入光缆，其性能应满足 YD/T1997-2024《接入网用蝶形引入光缆》的要求。在室内环境下，通过垂直竖井、楼内暗管、室内明管、线槽或室内钉固方式敷设的光缆，采纳白色护套的蝶形引入光缆，以提高用户对施工的满意度；在室外环境下，通过架空、沿建筑物外墙、室外钉固方式敷设的光缆，采纳黑色护套的自承式蝶形引入光缆，以满足抗紫外线和增加光缆机械强度的要求。3、光缆的敷设安装要求 1、暗管穿缆，以及入户暗管和户内管的实际布放情况，查找、确认入户管孔的具体位置。，如能穿通，即穿缆工作结束。，应使用穿管器。如穿管器在穿放过程中阻力较大，可在穿孔内倒入适量的润滑剂或者在穿管器上直接涂上润滑剂，再次尝试把穿管器穿入管孔内。，可从另一端再次进行穿放，如还不能成功，应在穿管器上做好标记，将牵引线抽出，确认堵塞位置，向甲方报告情况，进行疏通工作或重新确定布缆方式。下载后可任意编辑 当穿管器顺利穿通管孔后，把穿线器的一端与蝶形光缆连接起来，制作合格...
