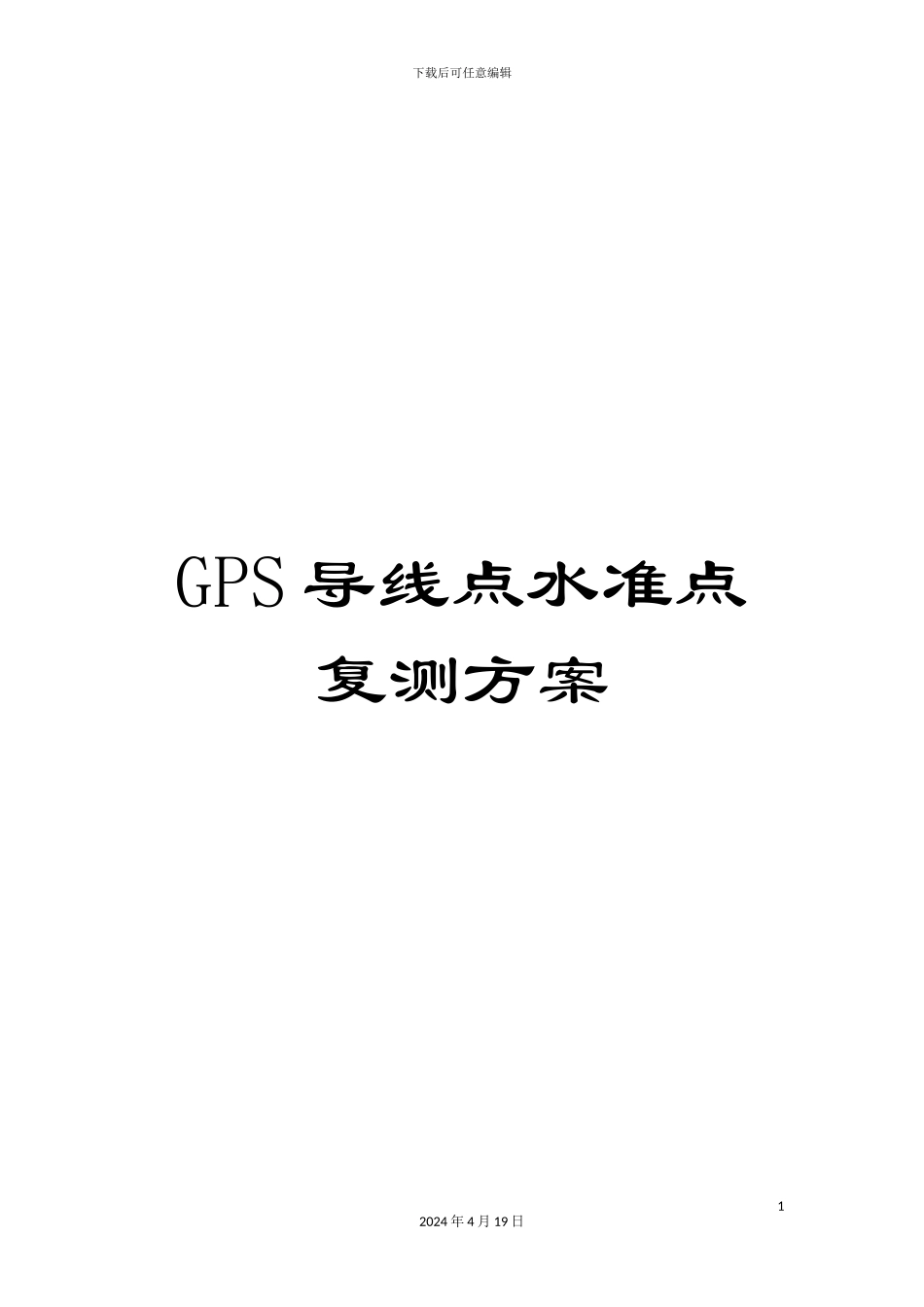

GPS导线点水准点复测方案

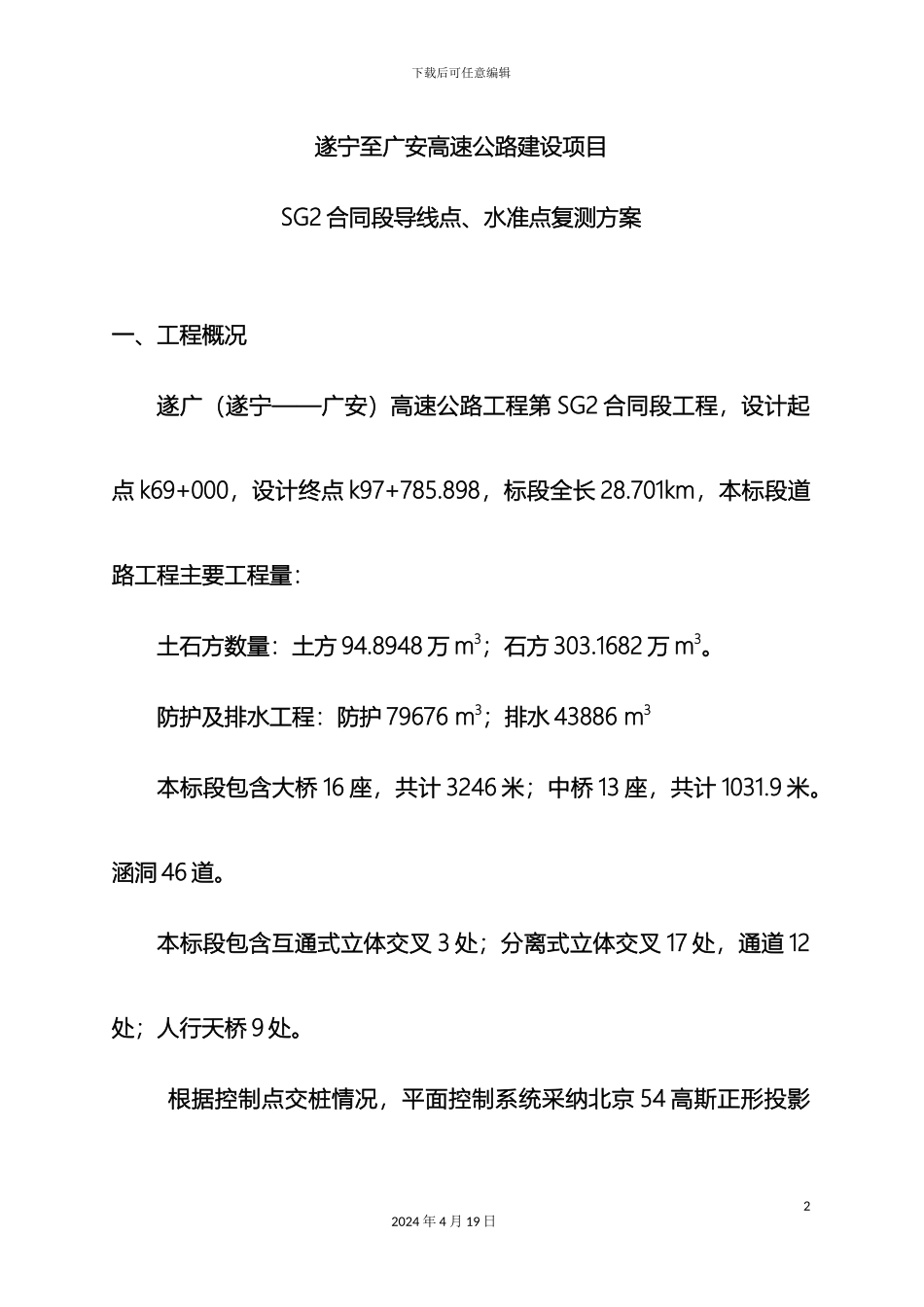

下载后可任意编辑GPS 导线点水准点复测方案12024 年 4 月 19 日下载后可任意编辑遂宁至广安高速公路建设项目SG2 合同段导线点、水准点复测方案 一、工程概况 遂广（遂宁——广安）高速公路工程第 SG2 合同段工程，设计起点 k69+000，设计终点 k97+785.898，标段全长 28.701km，本标段道路工程主要工程量：土石方数量：土方 94.8948 万 m3；石方 303.1682 万 m3。防护及排水工程：防护 79676 m3；排水 43886 m3本标段包含大桥 16 座，共计 3246 米；中桥 13 座，共计 1031.9 米。涵洞 46 道。本标段包含互通式立体交叉 3 处；分离式立体交叉 17 处，通道 12处；人行天桥 9 处。根据控制点交桩情况，平面控制系统采纳北京 54 高斯正形投影22024 年 4 月 19 日下载后可任意编辑3°带平面直角坐标系（中央子午线 106°07′，投影高程为 300 米），水准高的高程基准为 1985 基准。二、测量仪器及测设人员本次复测配备测量工程师 2 名，从事测量专业工作经验均为 5 年以上，测量员 4 名，从事测量专业工作为 3 年以上，技工 6 名，共计 12人。（1）仪器名称及型号名称数量单位型号精度GPS4台中海达 V8 双频接收机静态平面 ±2.5mm+1×10-6×D静态高程 ±5mm+1×10-6×D 全站仪2台Pentax R-322EXM2mm+1ppm水准仪2台Pentax0.5〞/1〞（2）测量人员组织姓名职务职称徐建洪工程科长测量工程师李万明测量队长测量工程师赵科测量队员测量员32024 年 4 月 19 日下载后可任意编辑黄强测量队员测量员王东测量队员测量员谢勇测量队员测量员三、复测方案本合同段内共有设计院提供的一级控制点共 26 个，经我项目部工程技术人员讨论讨论针对现场地形及导线点的分布情况，讨论讨论决定主线控制点采纳 GPS 相对静态定位模式进行复测、增设控制点。GPS控制网等级为一级，采纳中海达 V8 GSNN 双频 GPS 接收机四台同步观测，GPS 网形采纳边连式，每站观测 2 个时段，每时段观测时间为 60至 70 分钟不等。同时观测有效卫星数不少于 6 颗，每条基线有效观测时间不少于 45 分钟，单点定位时间大于 1 小时，接收机采样间隔设置为 5S，卫星高度角设置为 10°。观测过程中几何图形强度因子 PDOP 值小于 6。作业时天线严格置平对中，对中误差小于 1mm。互通式立交连接线控制点采纳 RTK 固定解平滑 20 次的平均值与设计值进行复测对比。高程测量采纳自动安平水准仪两台...
