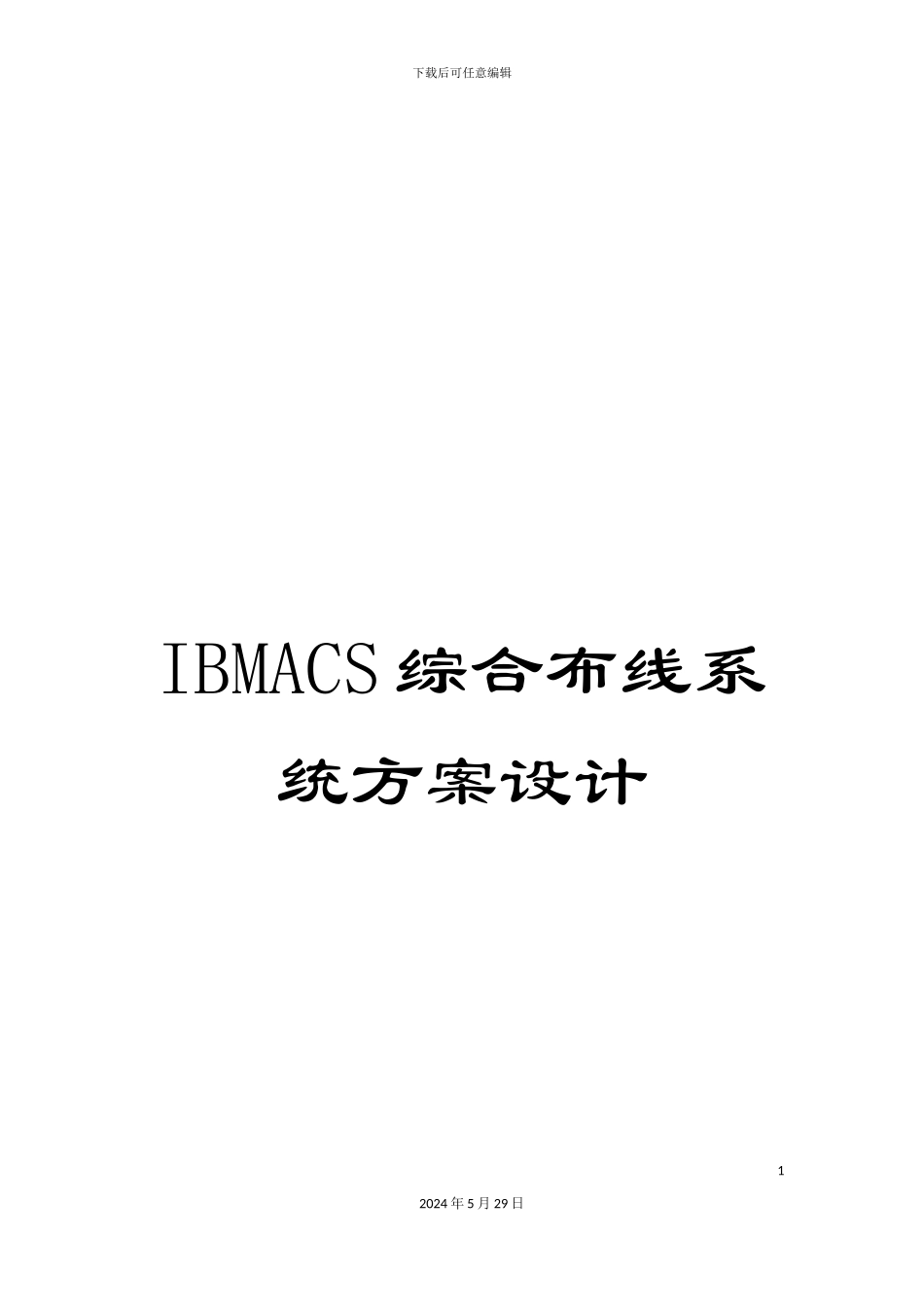

IBMACS综合布线系统方案设计

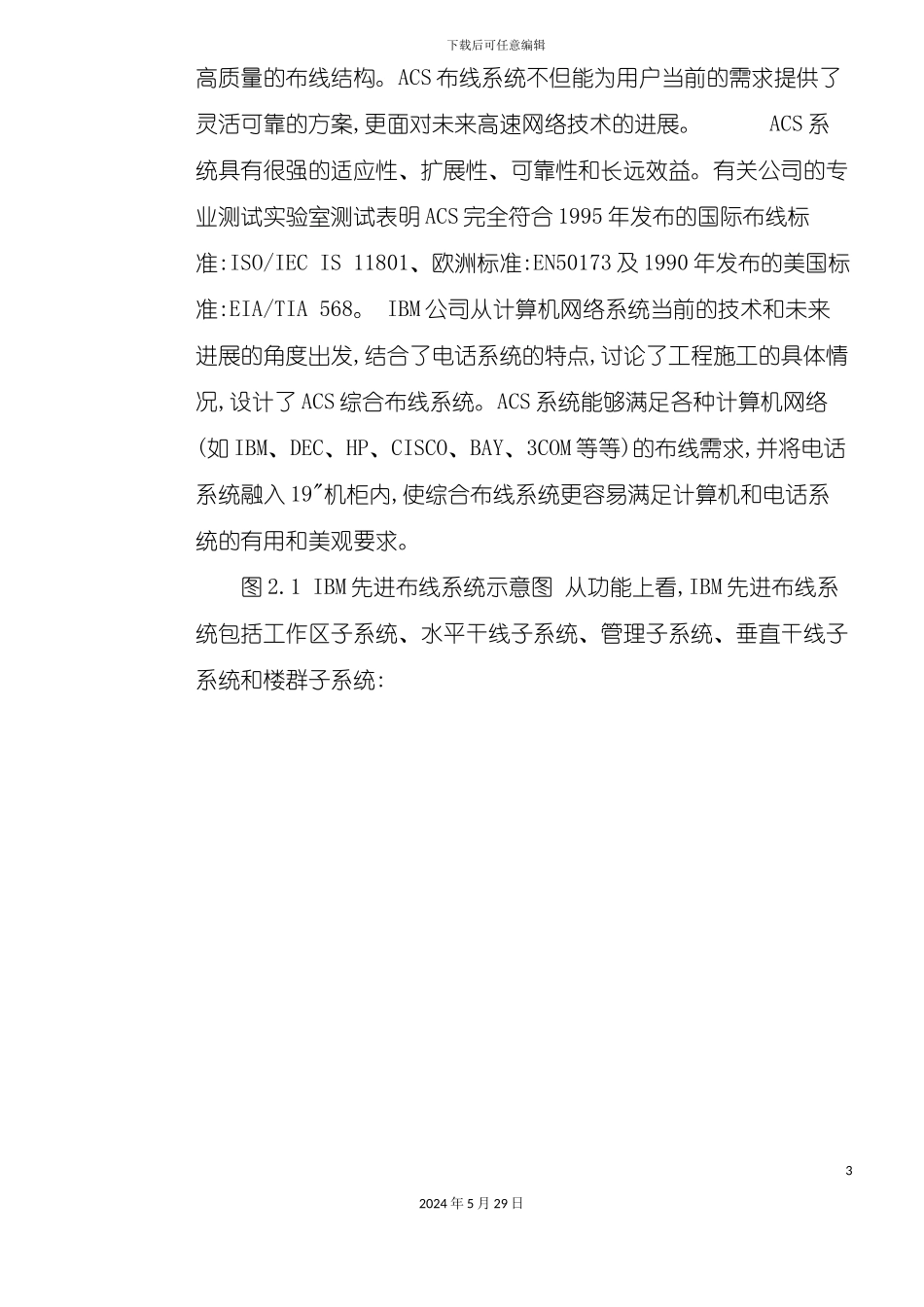

下载后可任意编辑IBMACS 综合布线系统方案设计12024 年 5 月 29 日下载后可任意编辑IBM ACS 综合布线系统 方案设计工程技术服务说明前 言 我们深感荣幸,能有机会为您的项目提供我们的综合布线系统设计方案。我们的客户是以办公为主的大楼、公寓、机场、金融、证券等建筑工程,根据您的要求,北京高通科技公司和 IBM 公司将您的项目为设计美观、有用、能够与时代同步进展的一套综合布线系统。 为了使您的项目得到长期的、更多的收益,我们在满足需求的前提下,建议采纳 IBM 公司的 ACS 布线系统。将考虑到综合布线系统的需求、性能价格比、造型等实际问题,重点考虑今后的系统扩充、可靠性、易维护、易管理等问题,希望能给您的项目带来最大的实惠。 我们所使用的主要参考资料如下: 1. 大楼技术资料及图纸 2. 国家建筑及建筑群综合布线系统工程设计的各种标准法律规范 3. IBM ACS 产品及工程业务法律规范 第一章 IBM ACS 布线系统简介 IBM ACS 系统(Advanced Connectivity System)是一套主要面对计算机网络和电话系统的综合布线系统。它向用户提供了完整的、22024 年 5 月 29 日下载后可任意编辑高质量的布线结构。ACS 布线系统不但能为用户当前的需求提供了灵活可靠的方案,更面对未来高速网络技术的进展。 ACS 系统具有很强的适应性、扩展性、可靠性和长远效益。有关公司的专业测试实验室测试表明 ACS 完全符合 1995 年发布的国际布线标准:ISO/IEC IS 11801、欧洲标准:EN50173 及 1990 年发布的美国标准:EIA/TIA 568。 IBM 公司从计算机网络系统当前的技术和未来进展的角度出发,结合了电话系统的特点,讨论了工程施工的具体情况,设计了 ACS 综合布线系统。ACS 系统能够满足各种计算机网络(如 IBM、DEC、HP、CISCO、BAY、3COM 等等)的布线需求,并将电话系统融入 19"机柜内,使综合布线系统更容易满足计算机和电话系统的有用和美观要求。 图 2.1 IBM 先进布线系统示意图 从功能上看,IBM 先进布线系统包括工作区子系统、水平干线子系统、管理子系统、垂直干线子系统和楼群子系统:32024 年 5 月 29 日下载后可任意编辑 A.1 工作区子系统 工作区子系统由设在各办公室内的信息插座、跳线(连接信息插座至终端设备之间的线缆)、适配器(信号转换器)构成; 其中,信息插座是 5 类 RJ45 产品(能够传递 100Mbps,分屏蔽线和非屏蔽线两种),也有光纤插座、同轴电缆插座等。在信息插座上,...
