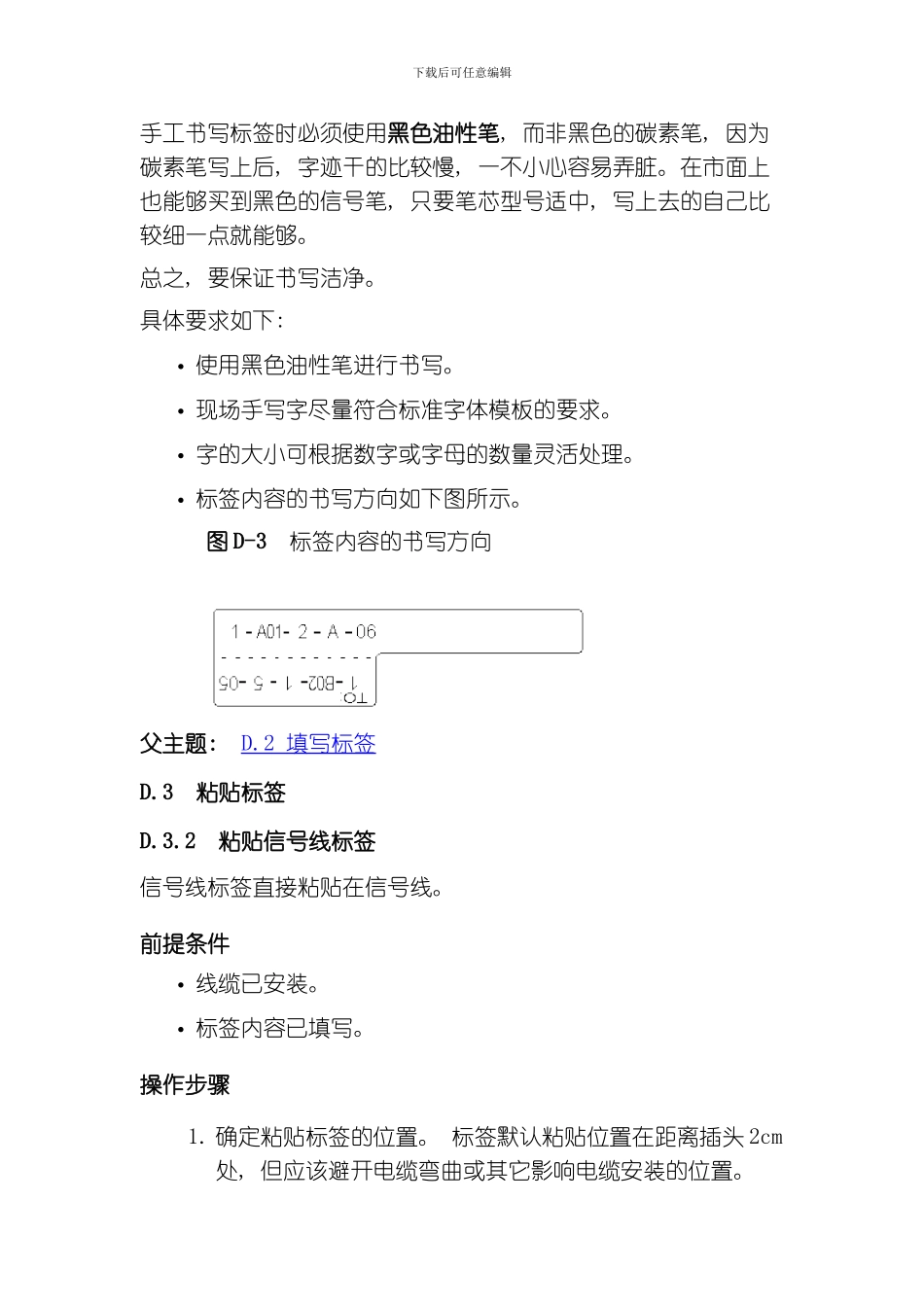

下载后可任意编辑D.1.2 信号线标签信号线标签为固定尺寸的刀型结构。为了更加清楚地明确电缆位置信息, 信号线标签使用分隔符分开描述信息。线缆中部有一道刀刻虚线, 使标签更容易折叠。标签右下角还标有”TO: ”, 用以表示标签所在纤缆的对端位置信息。Fr: 用以表示标签所在纤缆的本端位置信息。图 D-2 信号线标签 父主题: D.1 标签简介 下载后可任意编辑D.2 填写标签标签内容有打印机打印和手工书写两种方式, 推举采纳打印方式。D.2.1 打印打印标签时必须使用激光打印机根据标签模板进行打印。具体要求如下:  使用激光打印机。  使用打印模板。模板格式分为本地网和干线两种, 具体如下:  更改填写内容时, 模板上字符的居中设置、 方向、 字体等原定规格不允许作任何改动。  内容较多无法布下时, 能够采纳”字符缩放”功能。  正式打印标签之前, 需要用两面空白的普通打印纸覆盖在将用于打印的整版标签纸上进行试打印。  由于标签材质和普通打印纸有区别, 必须手动送纸打印。  打印时, 系统会有”节 1 的页边距设于可打印区域之外, 是否继续? ”的提示。选择”是”继续打印。 父主题: D.2 填写标签 D.2.2 手工书写下载后可任意编辑手工书写标签时必须使用黑色油性笔, 而非黑色的碳素笔, 因为碳素笔写上后, 字迹干的比较慢, 一不小心容易弄脏。在市面上也能够买到黑色的信号笔, 只要笔芯型号适中, 写上去的自己比较细一点就能够。总之, 要保证书写洁净。具体要求如下:  使用黑色油性笔进行书写。  现场手写字尽量符合标准字体模板的要求。  字的大小可根据数字或字母的数量灵活处理。  标签内容的书写方向如下图所示。图 D-3 标签内容的书写方向 父主题: D.2 填写标签 D.3 粘贴标签D.3.2 粘贴信号线标签信号线标签直接粘贴在信号线。前提条件 线缆已安装。  标签内容已填写。 操作步骤1. 确定粘贴标签的位置。 标签默认粘贴位置在距离插头 2cm处, 但应该避开电缆弯曲或其它影响电缆安装的位置。 下载后可任意编辑2. 从整版标签材料上揭下标签。 3. 将标签粘贴到线缆上。 电缆上绑扎后标签一律朝向右或向上。 图 D-5 粘贴信号线标签 信号线头部信号线尾部操作结果下载后可任意编辑图 D-6 信号线标签效果图 父主题: D.3 粘贴标签 D.4 常见工程标签介绍D.4.2 光纤的工程标签光纤标签分为设备之间的光纤标签、 设备到 ODF...
