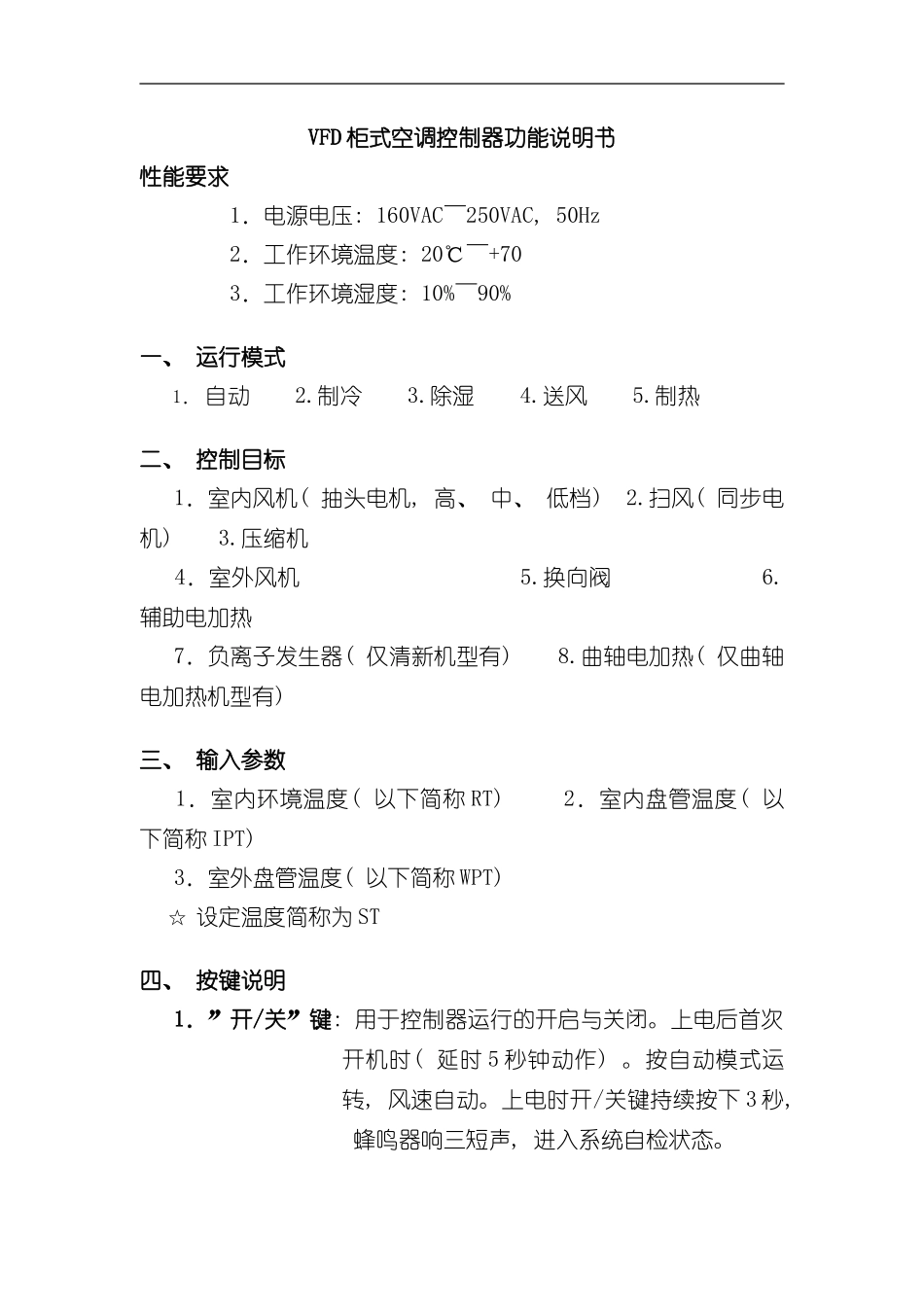

VFD柜式空调控制器功能说明书样本_第1页
1/12
VFD柜式空调控制器功能说明书样本_第2页
2/12
VFD柜式空调控制器功能说明书样本_第3页
3/12
VFD 柜式空调控制器功能说明书性能要求1.电源电压: 160VAC~250VAC, 50Hz2.工作环境温度: 20℃~+703.工作环境湿度: 10%~90%一、 运行模式1. 自动 2.制冷 3.除湿 4.送风 5.制热 二、 控制目标 1.室内风机( 抽头电机, 高、 中、 低档) 2.扫风( 同步电机) 3.压缩机 4.室外风机 5.换向阀 6.辅助电加热 7.负离子发生器( 仅清新机型有) 8.曲轴电加热( 仅曲轴电加热机型有) 三、 输入参数 1.室内环境温度( 以下简称 RT) 2.室内盘管温度( 以下简称 IPT) 3.室外盘管温度( 以下简称 WPT) ☆ 设定温度简称为 ST四、 按键说明 1.”开/关”键: 用于控制器运行的开启与关闭。上电后首次开机时( 延时 5 秒钟动作) 。按自动模式运转, 风速自动。上电时开/关键持续按下 3 秒, 蜂鸣器响三短声, 进入系统自检状态。下载后可任意编辑 2.”模式”键: 冷暖机型按如下方式转换: ( 模式切换时, 延时 5 秒钟动作) 自动 制冷 抽湿 制热 单冷机型按如下机型转换: 自动 制冷 抽湿 通风 3.”风速”键: 按键可按下述操作: ( 风速切换时延时 2 秒动作) 自动 低 中 高 4.”风向”键; 按键可控制摆叶的摆动与停止。 5.” ” 键: 一般按” ”键可设置设定温度, 还可当作如下多功能键: 故障查询: 按”▲”5 秒后, 进入故障查询状态。在室温显示区显示”Er”或”Pr”, 在设定温度显示区显示故障代码, 5 秒后按其它键, 回到原来显示模式。 温度查询: 按”▼”5 秒后进入温度查询状态。在室温显示区显示室内盘管温度。在设定温度显示区显示室外盘管温度。5 秒后或按其它按键, 回到原来显示模式。 键盘锁: 同时按 ”▲”和”▼▼”锁定键盘和遥控器操作, 除开/关键可用外其它键都不可用。再同时按”▲”和”▼▼”键解除锁定。 6.”定时”键: 与温度设定键配合使用, 设定定时时间和取消定时功能。下载后可任意编辑 定时关机: 开机状态下, 按键设定/取消/显示定时关机时间, 按键操作后 5 秒内, 操作加、 减键可设定定时关机时间( 1—12 小时) , 时间到后系统自动关闭。 定时开机: 关机状态下, 按键设定/取消/显示定时开机时间。按键操作后 5 秒内, 操作加、 减键可设定定时开机时间( 1—12 小时) 。时间到后系统自动开启。 7.”睡眠”键: 按键可控制睡眠功能的开启与关闭。通风模式下无睡眠功能。( 美人鱼机型无此功能) 五、 ...
