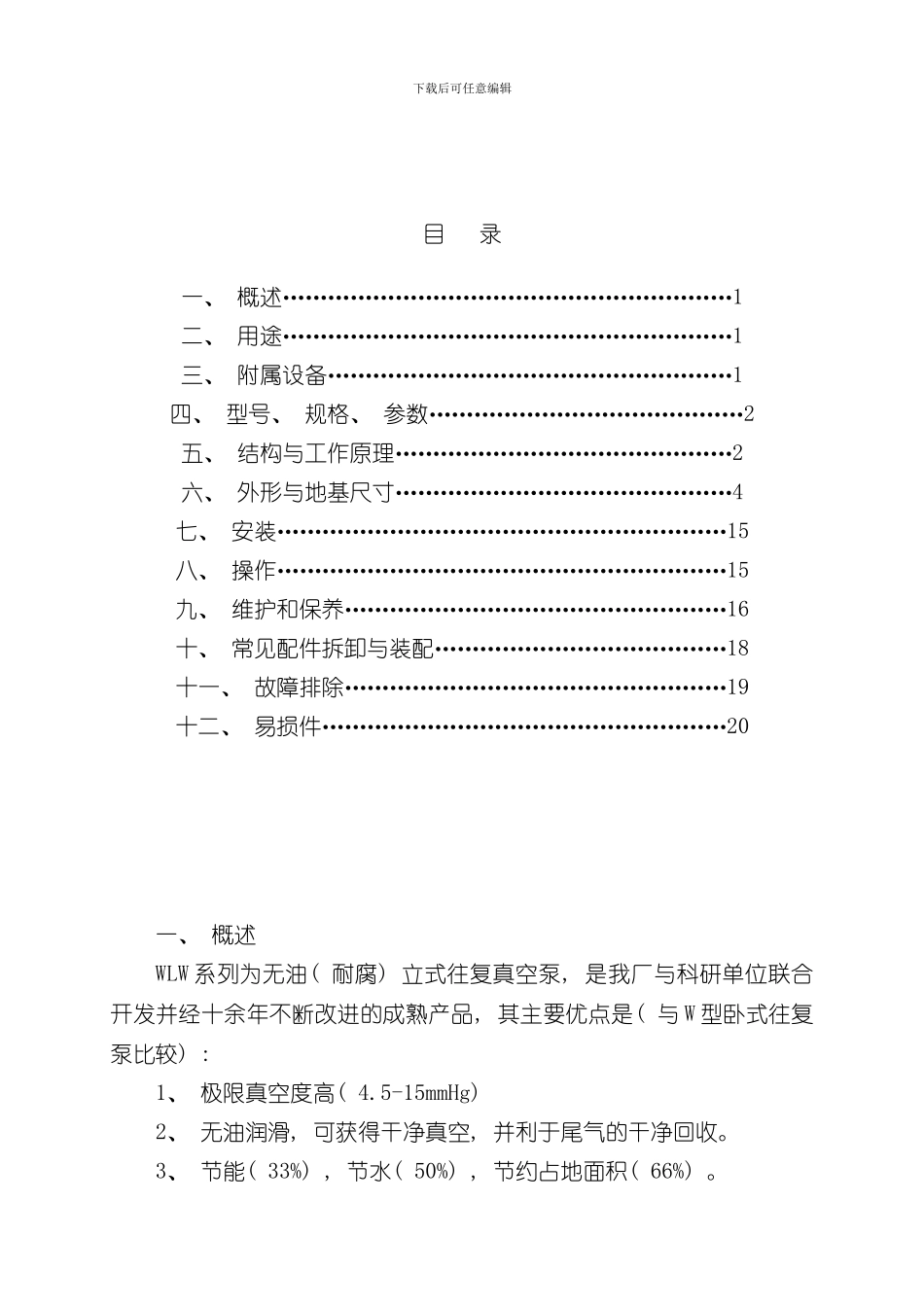

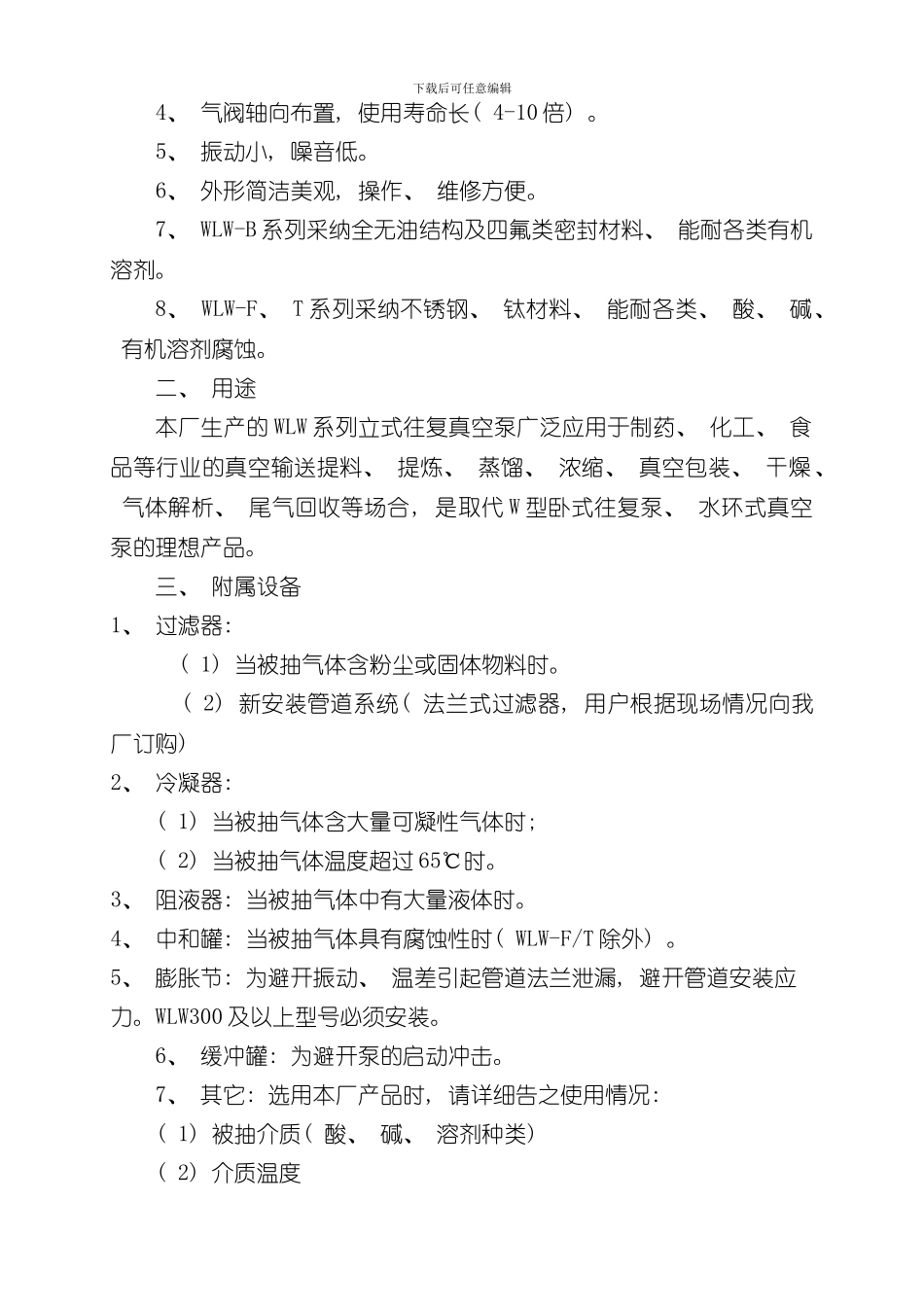

下载后可任意编辑目 录一、 概述……………………………………………………1二、 用途……………………………………………………1三、 附属设备………………………………………………1四、 型号、 规格、 参数……………………………………2五、 结构与工作原理………………………………………2六、 外形与地基尺寸………………………………………4七、 安装……………………………………………………15八、 操作……………………………………………………15九、 维护和保养……………………………………………16十、 常见配件拆卸与装配…………………………………18十一、 故障排除……………………………………………19十二、 易损件………………………………………………20一、 概述WLW 系列为无油( 耐腐) 立式往复真空泵, 是我厂与科研单位联合开发并经十余年不断改进的成熟产品, 其主要优点是( 与 W 型卧式往复泵比较) : 1、 极限真空度高( 4.5-15mmHg) 2、 无油润滑, 可获得干净真空, 并利于尾气的干净回收。3、 节能( 33%) , 节水( 50%) , 节约占地面积( 66%) 。下载后可任意编辑4、 气阀轴向布置, 使用寿命长( 4-10 倍) 。5、 振动小, 噪音低。6、 外形简洁美观, 操作、 维修方便。7、 WLW-B 系列采纳全无油结构及四氟类密封材料、 能耐各类有机溶剂。8、 WLW-F、 T 系列采纳不锈钢、 钛材料、 能耐各类、 酸、 碱、 有机溶剂腐蚀。二、 用途本厂生产的 WLW 系列立式往复真空泵广泛应用于制药、 化工、 食品等行业的真空输送提料、 提炼、 蒸馏、 浓缩、 真空包装、 干燥、 气体解析、 尾气回收等场合, 是取代 W 型卧式往复泵、 水环式真空泵的理想产品。三、 附属设备1、 过滤器: ( 1) 当被抽气体含粉尘或固体物料时。 ( 2) 新安装管道系统( 法兰式过滤器, 用户根据现场情况向我厂订购) 2、 冷凝器: ( 1) 当被抽气体含大量可凝性气体时; ( 2) 当被抽气体温度超过 65℃时。3、 阻液器: 当被抽气体中有大量液体时。4、 中和罐: 当被抽气体具有腐蚀性时( WLW-F/T 除外) 。5、 膨胀节: 为避开振动、 温差引起管道法兰泄漏, 避开管道安装应力。WLW300 及以上型号必须安装。6、 缓冲罐: 为避开泵的启动冲击。7、 其它: 选用本厂产品时, 请详细告之使用情况: ( 1) 被抽介质( 酸、 碱、 溶剂种类) ( 2) 介质温度下...
