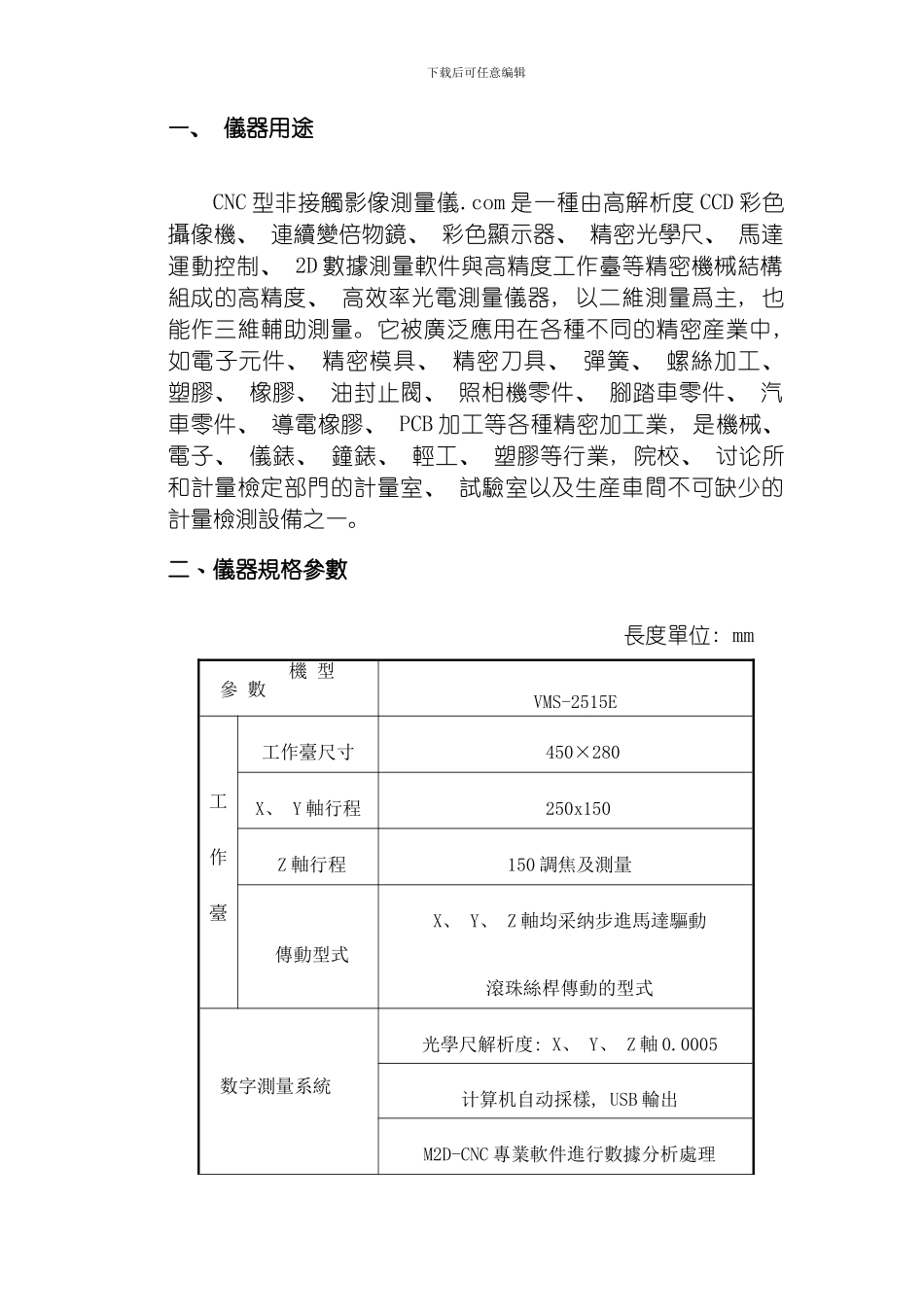

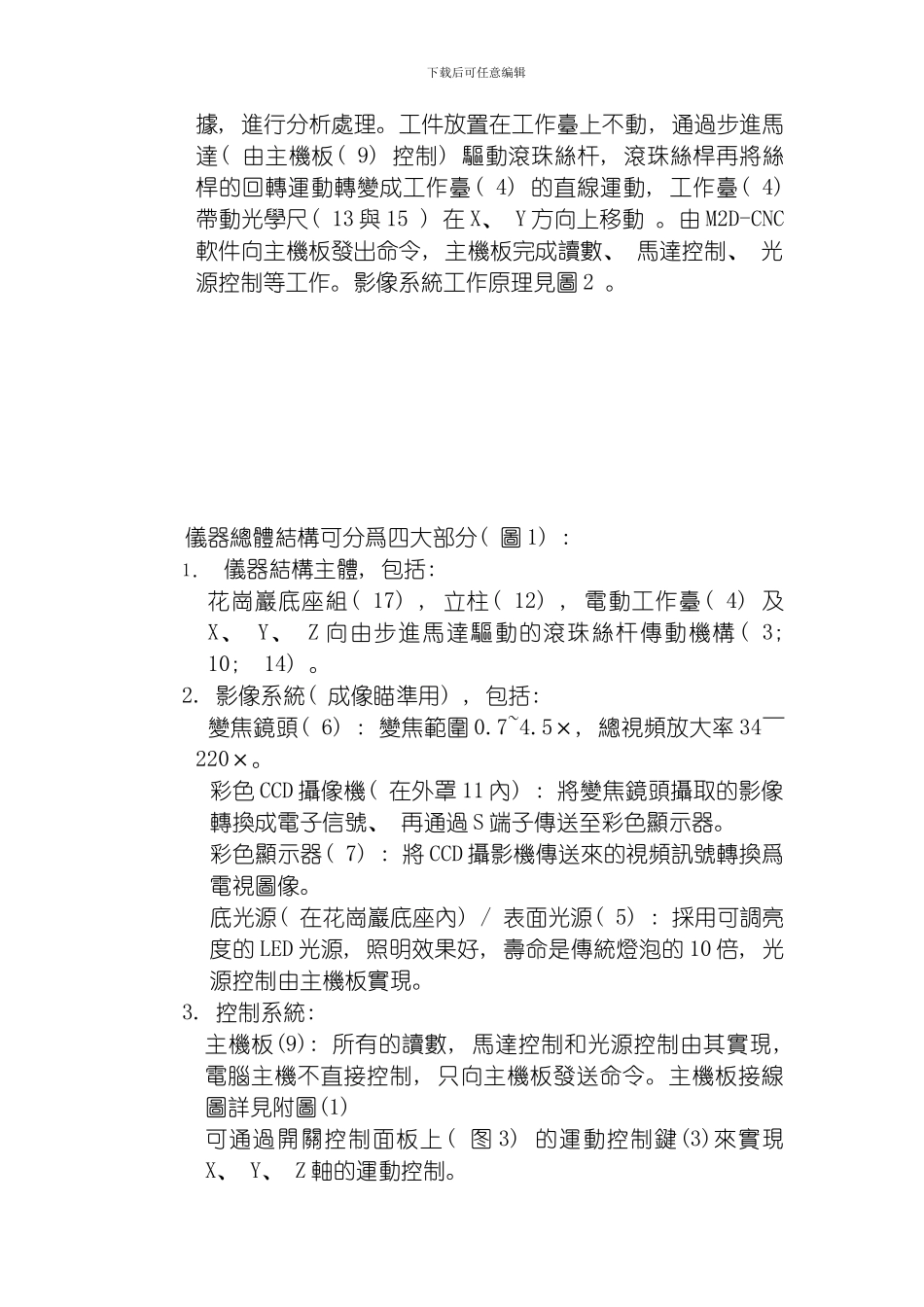

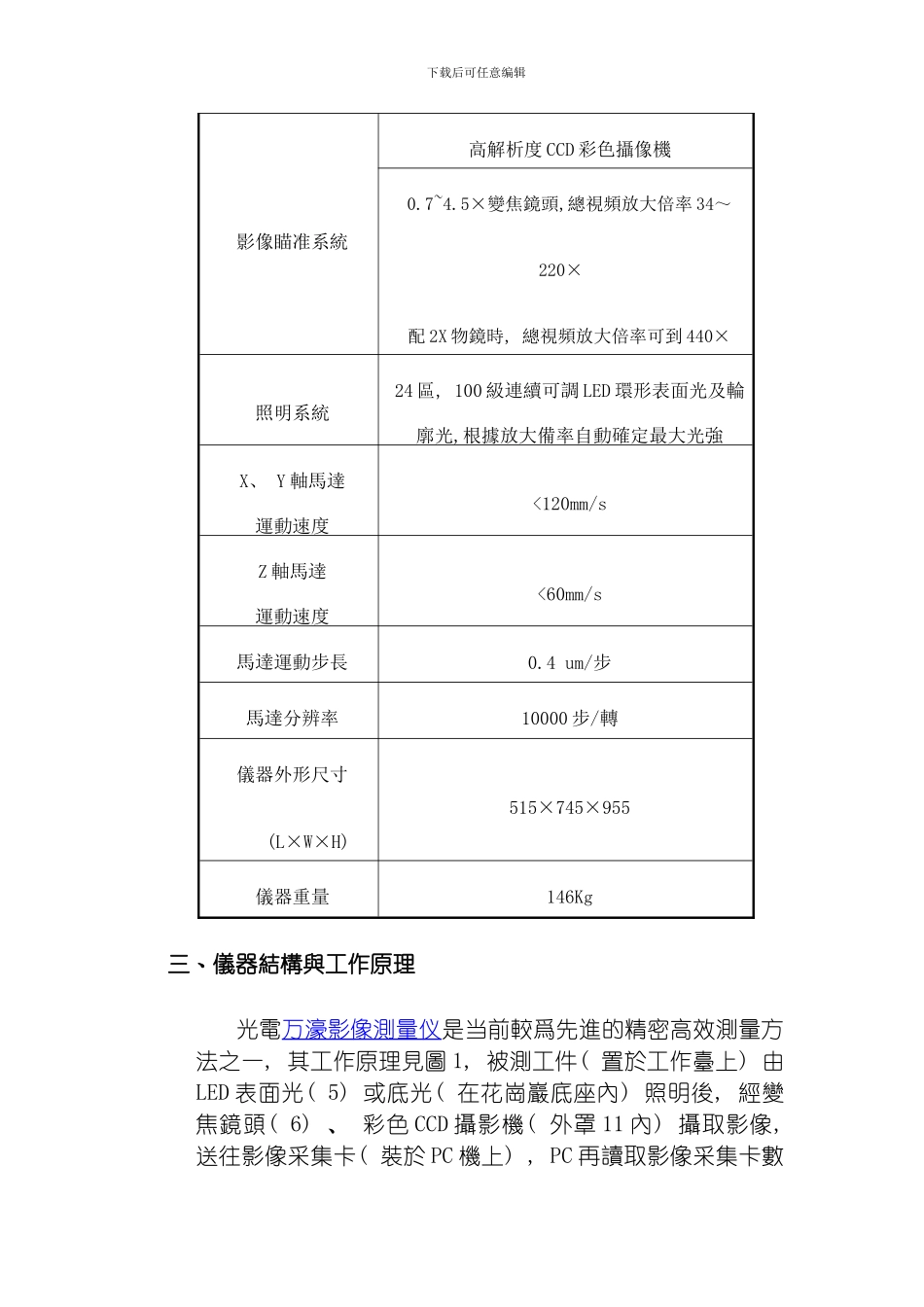

下载后可任意编辑一、 儀器用途CNC 型非接觸影像測量儀.com 是一種由高解析度 CCD 彩色攝像機、 連續變倍物鏡、 彩色顯示器、 精密光學尺、 馬達運動控制、 2D 數據測量軟件與高精度工作臺等精密機械結構組成的高精度、 高效率光電測量儀器, 以二維測量爲主, 也能作三維輔助測量。它被廣泛應用在各種不同的精密産業中, 如電子元件、 精密模具、 精密刀具、 彈簧、 螺絲加工、 塑膠、 橡膠、 油封止閥、 照相機零件、 腳踏車零件、 汽車零件、 導電橡膠、 PCB 加工等各種精密加工業, 是機械、 電子、 儀錶、 鐘錶、 輕工、 塑膠等行業, 院校、 讨论所和計量檢定部門的計量室、 試驗室以及生産車間不可缺少的計量檢測設備之一。二﹑儀器規格參數 長度單位: mm 機 型參 數VMS-2515E工作臺工作臺尺寸450×280X、 Y 軸行程250x150Z 軸行程150 調焦及測量傳動型式X、 Y、 Z 軸均采纳步進馬達驅動滾珠絲桿傳動的型式数字測量系統光學尺解析度: X、 Y、 Z 軸 0.0005计算机自动採樣, USB 輸出M2D-CNC 專業軟件進行數據分析處理下载后可任意编辑影像瞄准系統高解析度 CCD 彩色攝像機0.7~4.5×變焦鏡頭,總視頻放大倍率 34～220×配 2X 物鏡時, 總視頻放大倍率可到 440×照明系統24 區, 100 級連續可調 LED 環形表面光及輪廓光,根據放大備率自動確定最大光強X、 Y 軸馬達運動速度<120mm/sZ 軸馬達運動速度<60mm/s馬達運動步長0.4 um/步馬達分辨率10000 步/轉儀器外形尺寸 (L×W×H)515×745×955儀器重量146Kg三﹑儀器結構與工作原理光電万濠影像測量仪是当前較爲先進的精密高效測量方法之一, 其工作原理見圖 1, 被測工件( 置於工作臺上) 由LED 表面光( 5) 或底光( 在花崗巖底座內) 照明後, 經變焦鏡頭( 6) 、 彩色 CCD 攝影機( 外罩 11 內) 攝取影像, 送往影像采集卡( 裝於 PC 機上) , PC 再讀取影像采集卡數下载后可任意编辑據, 進行分析處理。工件放置在工作臺上不動, 通過步進馬達( 由主機板( 9) 控制) 驅動滾珠絲杆, 滾珠絲桿再將絲桿的回轉運動轉變成工作臺( 4) 的直線運動, 工作臺( 4) 帶動光學尺( 13 與 15 ) 在 X、 Y 方向上移動 。由 M2D-CNC軟件向主機板發出命令, 主機板完成讀數、 馬達控制、 光源控制等工作。影像系統工作原理見圖 2 。儀器總體結構可分爲四大部分( 圖 1) : 1． 儀器結構主體, 包括: ...
