三维布置设计管理系统培训手册

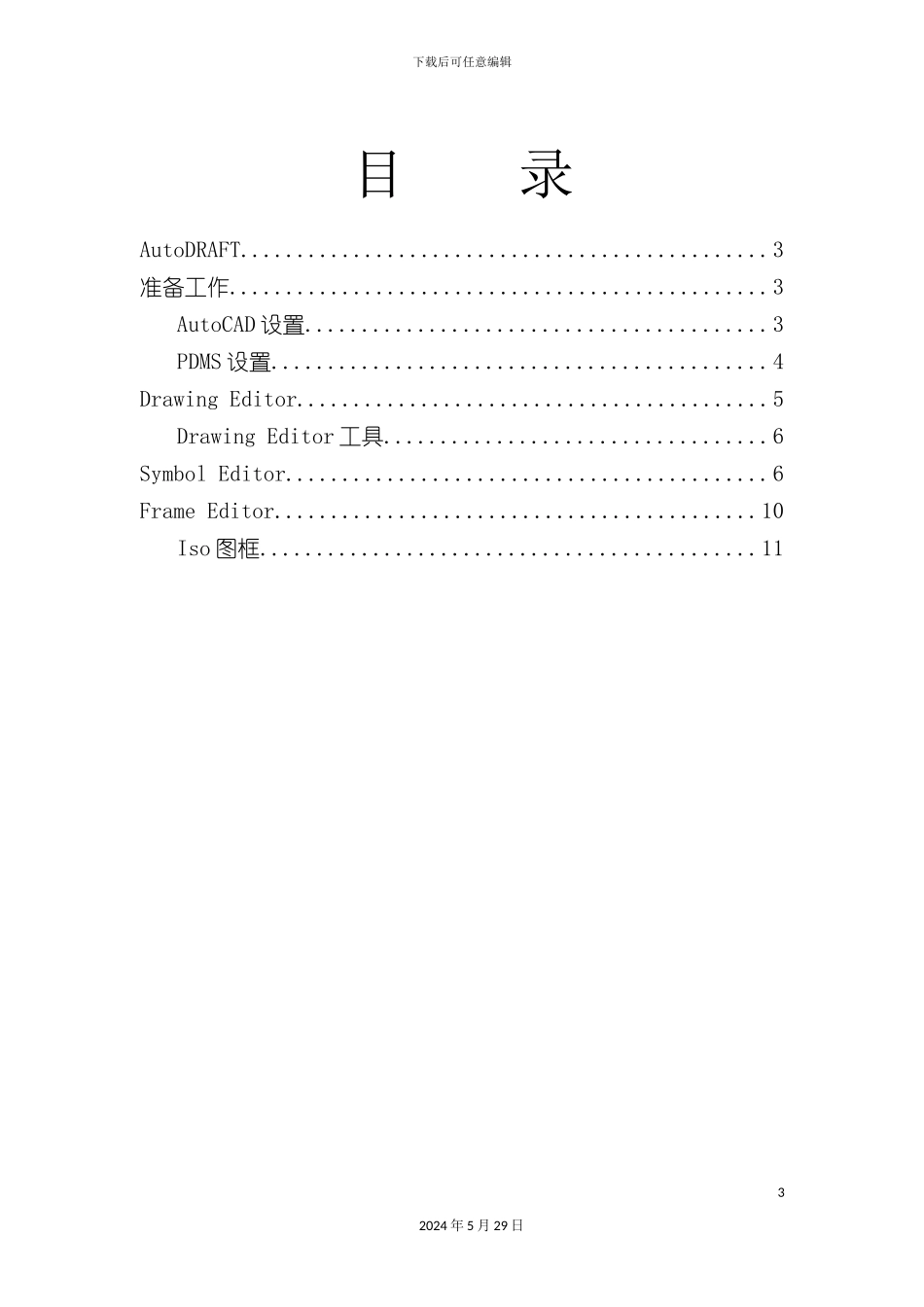

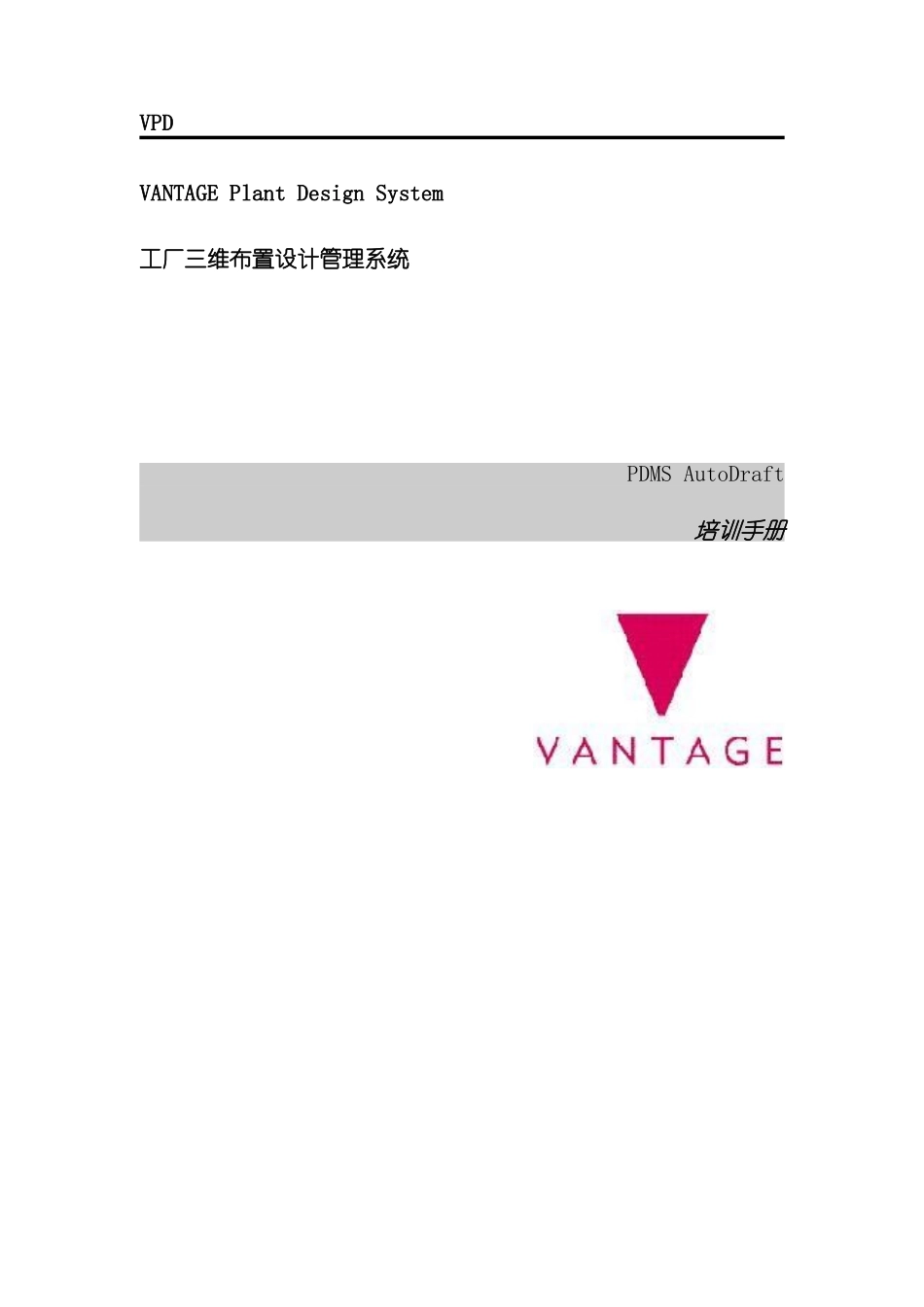

下载后可任意编辑三维布置设计管理系统培训手册12024 年 5 月 29 日VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS AutoDraft 培训手册下载后可任意编辑目 录AutoDRAFT...............................................3准备工作................................................3AutoCAD 设置.........................................3PDMS 设置............................................4Drawing Editor..........................................5Drawing Editor 工具..................................6Symbol Editor...........................................6Frame Editor...........................................10Iso 图框............................................1132024 年 5 月 29 日下载后可任意编辑AutoDRAFTAutoDRAFT 是 Pdms 与 AutoCAD 的接口程序,它能够将 DRAFT 和ISODRAFT 生成的图纸转到 AutoCAD 程序中,利用 AutoCAD 的绘图工具对图纸进行修饰和编辑。也能够将 AutoCAD 中的二维图形输入到 DRAFT 模块中作为模板使用。AutoDRAFT 包括三个子系统:１．Drawing Editor,允许在 AutoCAD 中对 PDMS 图纸添加信息。经过 DXF 格式交换数据文件。２．Symbol Editor,将 AutoCAD 中的图形转成 PDMS 宏文件后,输入到 DRAFT 模块中作为 Symbol Template。３．Frame Editor,将 AutoCAD 中的图框转成 PDMS 宏文件后,输入到 DRAFT 模块中作为 Backing sheet。42024 年 5 月 29 日下载后可任意编辑准备工作注意:PDMS 的设置同样适用于 pdms11.2,pdms11.3 AutoCAD 的设置同样适用于 autocad13,autocad14。AutoCAD 设置以 AutoCAD R 为例:１．运行 AutoCAD。２．选择 Tools>Options。在 Options 窗口中选择 Files 属性页,打开 Support File Search Path 项。 ３．使用 Add 和 Browse 按钮将 cadcentre\pdms11.4 目录中的三个子目录\autodraftACAD,\autodraftACADsource,\autodraftfonts 填加进来,如上图所示。4． OK 后,退出 AutoCAD。52024 年 5 月 29 日下载后可任意编辑PDMS 设置以 Pdms11.4,AutoCAD R 为例:１． 确认\CADCENTRE\Pdms11.4\pdmsuser 有三个目录,假如没有则创立目录。２．编辑 cadcentre\pdms11.4 目录中的环境变量设置文件evars.bat。３．在文件前部添加两行set PD...
